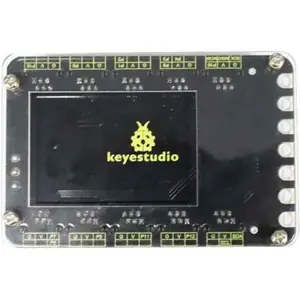

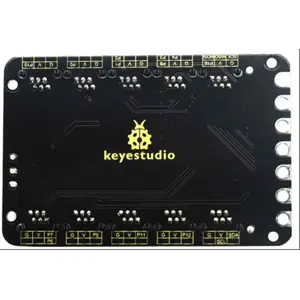

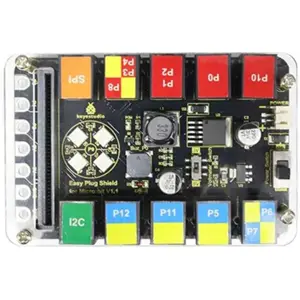

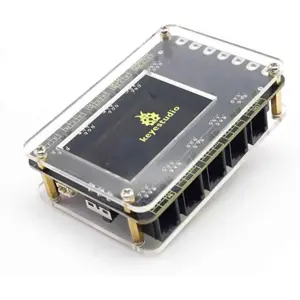

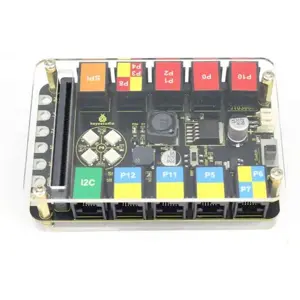

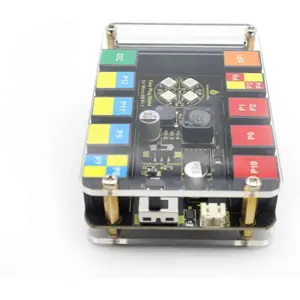

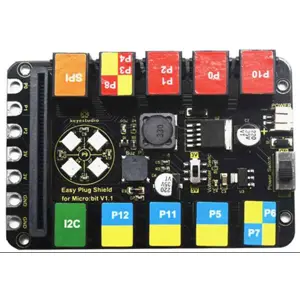

O Keyestudio Easy Plug Shield para micro:bit V1.1 (KS0496) es una placa de expansión diseñada para simplificar el aprendizaje de electrónica y programación. Mediante su sistema de interfaz RJ11 6P6C, elimina la necesidad de utilizar cables individuales y reduce el riesgo de daños en los componentes por conexiones incorrectas o por inversión de polaridad.
Este shield integra diversas funciones directamente en la placa, como LEDs RGB y un buzzer, lo que la convierte en la base perfecta para proyectos educativos y prototipado rápido con la micro:bit, compatible con entornos de programación gráfica como PXT.
PRINCIPALES CARACTERÍSTICAS
◆ Sistema de conexión Easy Plug (RJ11 6P6C) que garantiza conexiones rápidas, seguras y a prueba de errores.
◆ Integración de 4 LEDs WS2812 direccionables y un buzzer para feedback visual y sonoro.
◆ Selector de voltaje integrado que permite alternar la salida de alimentación entre 3.3V y 5V.
◆ Compatibilidad total con la interfaz "golden finger" de la micro:bit para una expansión adicional.
◆ Diseño robusto con interruptor de alimentación dedicado y soporte para alimentación externa de 6-10V.
ESPECIFICACIONES
• Alimentación: DC 6-10V
• Corriente de salida: 1.5A
• Interfaces:
- RJ11 6P6C: 10 puertos de conexión rápida
- Golden Finger: Compatible con micro:bit
• Componentes integrados:
- Iluminación: 4 LEDs WS2812 (controlados por el pin P9)
- Audio: 1 Buzzer (controlado por el pin P0)
- Controles físicos:
· Interruptor de alimentación (Power Switch)
· Selector de voltaje (3.3V/5V)
• Comunicación:
- I2C: P19 (SCL) y P20 (SDA)
- SPI:
· MOSI: P15
· MISO: P14
· SCK: P13
• Conector de alimentación: Puerto anti-reverse de 2.0mm (gris y blanco)
• Dimensiones: 98 * 65 * 17mm
CONTENIDO DEL PAQUETE
• 1x Keyestudio Easy Plug Shield para micro:bit V1.1
NOTAS
◆ Compatibilidad de terceros: Aunque el shield utiliza conectores RJ11 6P6C, los módulos de otros fabricantes pueden no ser compatibles si el orden de las conexiones internas es diferente. Se recomienda el uso de módulos Keyestudio Easy Plug.
◆ Alimentación de los LEDs: El funcionamiento de los LEDs WS2812 requiere que la placa esté conectada a una fuente de alimentación externa.
◆ A diferencia de la versión anterior (V1.0), esta versión de Shield para micro:bit (V1.1) no dispone de soportes integrados para baterías de litio 14500 en la parte posterior. La alimentación debe realizarse exclusivamente a través del puerto de 2.0mm, con tensiones entre 6-10V DC.
