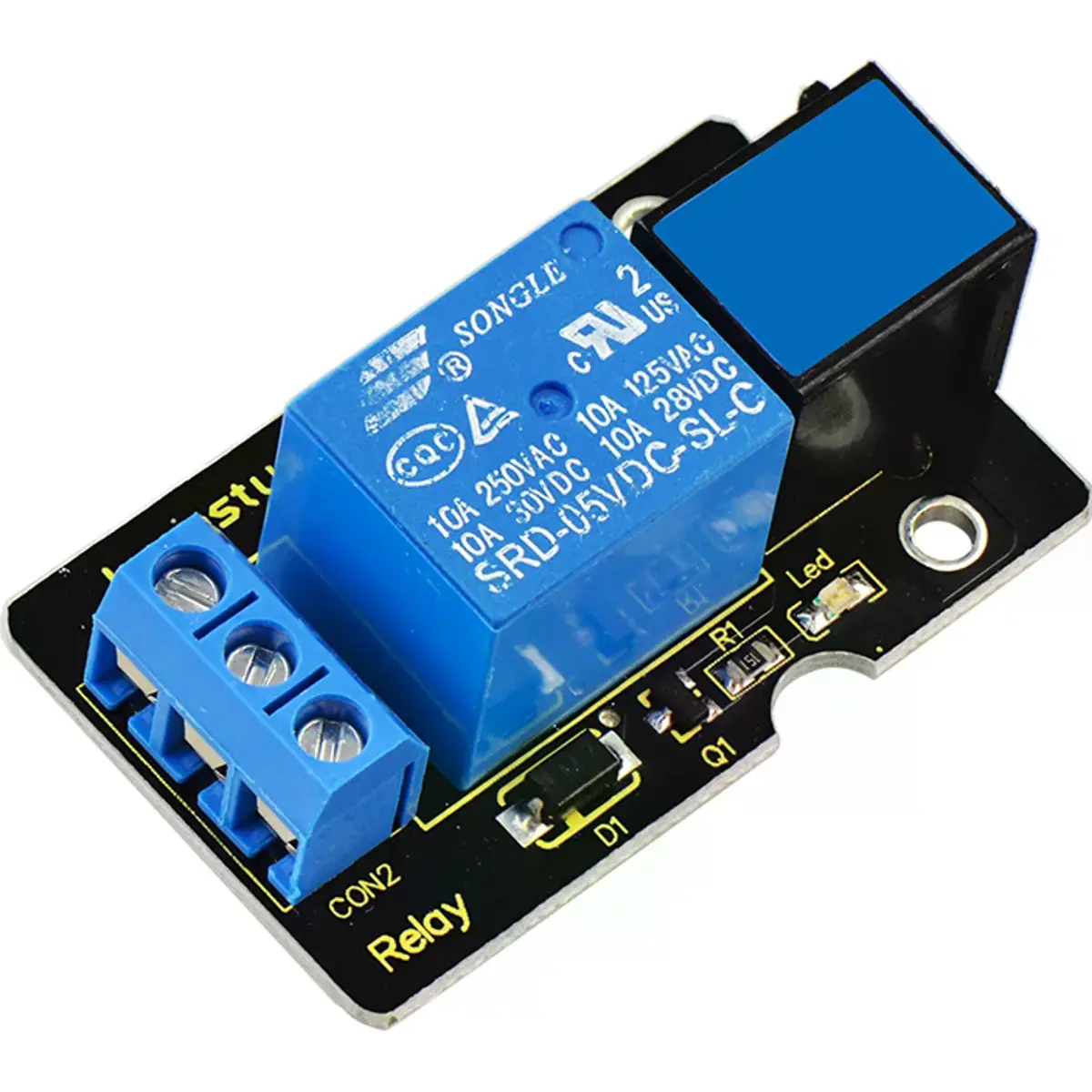

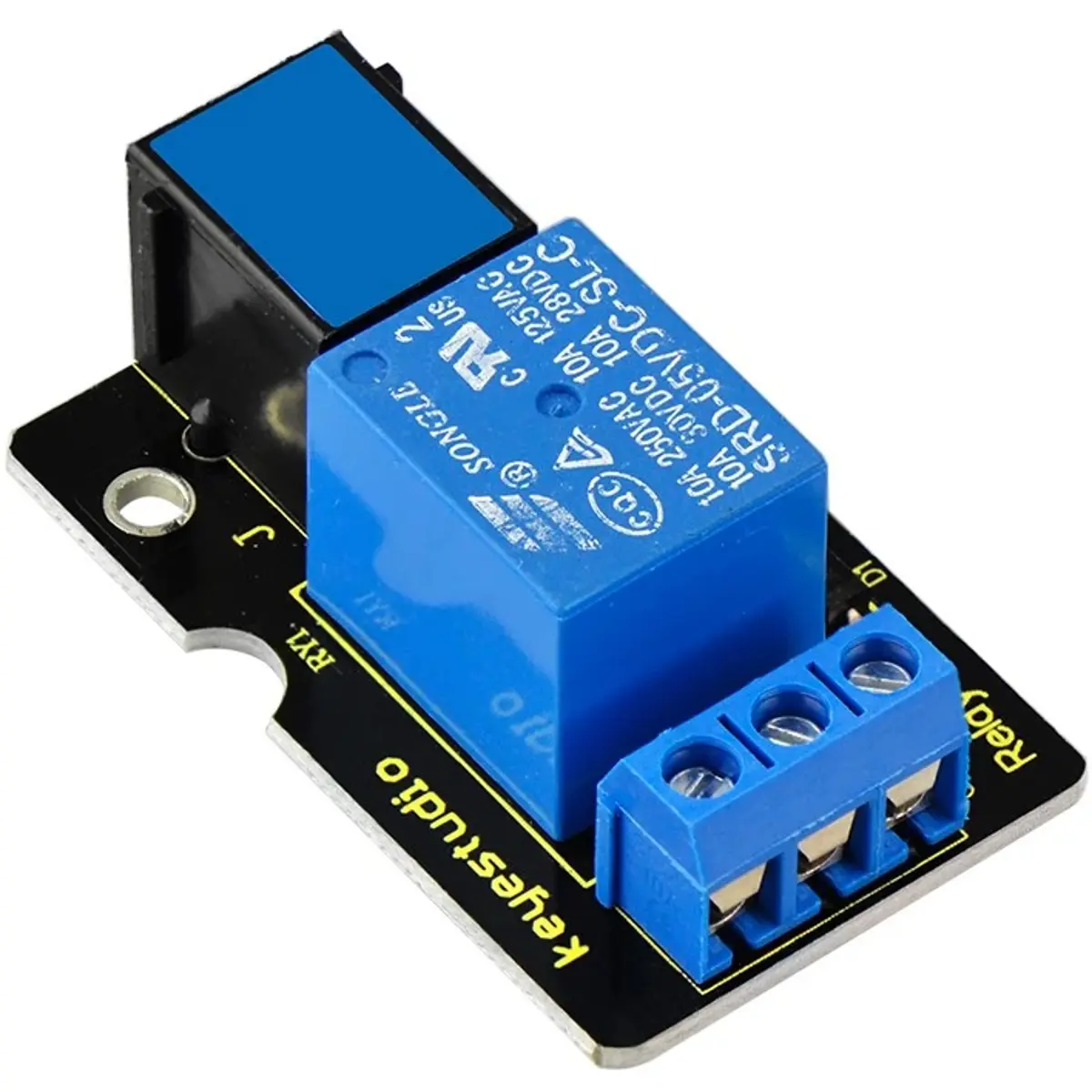

El módulo de relé Keyestudio EASY Plug KS0127 es una solución práctica y fiable para controlar cargas de mayor potencia en proyectos con Arduino y plataformas compatibles. Al integrar un relé de alta calidad y una interfaz digital, permite conmutar dispositivos como iluminación, motores y otros equipos eléctricos de forma segura y eficiente.
Desarrollado para su uso con placas de control EASY Plug, este módulo destaca por la sencillez de conexión mediante conector RJ11 y por la indicación visual del estado del relé a través de un LED, lo que lo hace ideal para aplicaciones educativas, automatización y creación de prototipos.
PRINCIPALES CARACTERÍSTICAS

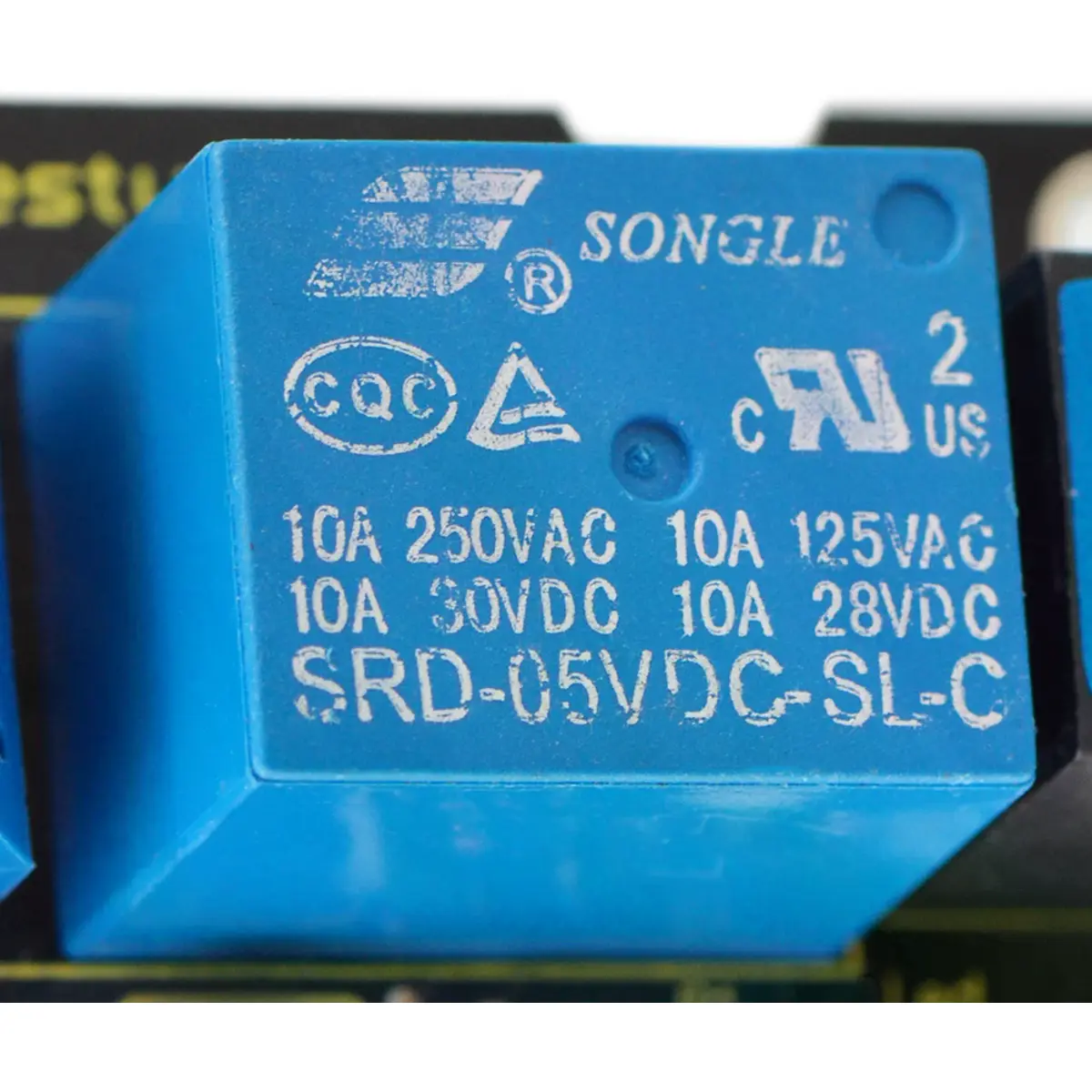

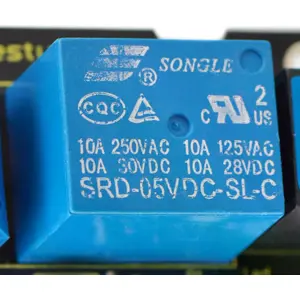

◆ Relé de alta calidad para conmutación de cargas AC y DC
◆ Interfaz digital compatible con señales TTL
◆ Control directo mediante puertos digitales (GPIO)

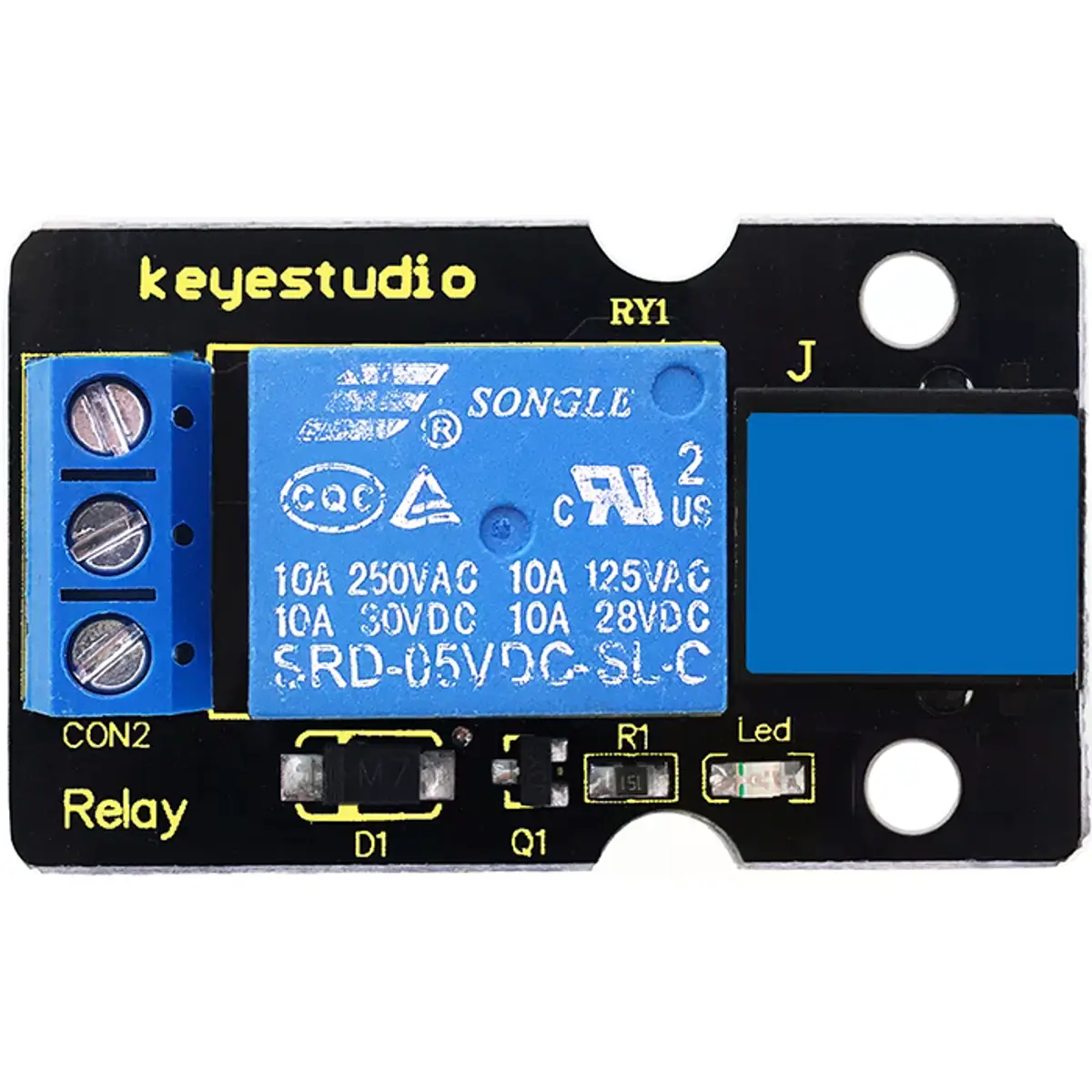

◆ LED integrado para indicación del estado (ON/OFF)
◆ Conector EASY Plug (RJ11 6P6C) para conexión rápida
◆ Adecuado para controlar lámparas, motores y otros dispositivos de potencia
◆ Tiempo de respuesta rápido (10 ms)
◆ Ideal para proyectos STEAM y enseñanza de electrónica
ESPECIFICACIONES
• Tipo: Digital
• Interfaz: Digital (TTL)
• Conector: EASY Plug (RJ11 6P6C)
• Tipo de contacto: SPDT (1P2T)
• Corriente nominal
- NO (Normalmente Abierto): 10 A
- NC (Normalmente Cerrado): 5 A
• Tensión máxima de conmutación
- AC: 150 VAC
- DC: 24 VDC
• Potencia máxima de conmutación
- NO
· 1200 VA (AC)
· 240 W (DC)
- NC
· 625 VA (AC)
· 120 W (DC)
• Tiempo de actuación del contacto: 10 ms
• Dimensiones: 47 x 28 x 19 mm
• Peso: 17.4 g
NOTAS
• Compatible solo con placas EASY Plug con interfaz RJ11 6P6C y asignación de pines correspondiente
• Las placas de otras marcas con el mismo conector pueden no ser compatibles debido a la diferente disposición interna de los pines
• Requiere una placa de control EASY Plug para funcionar
• Aunque el relé integrado admite corrientes de hasta 10 A (según la especificación del componente), las limitaciones del módulo (pistas y terminales del módulo) no permiten corrientes tan elevadas. Se recomienda dimensionar la carga de acuerdo con los valores más conservadores indicados para el módulo y no solo en función del relé.
