A KS0240 Keyestudio EASY Plug Control Board V2.0 es una placa de control basada en el microcontrolador ATmega328P-AU, desarrollada para simplificar la creación de proyectos electrónicos educativos y aplicaciones STEAM. El sistema EASY Plug con conectores RJ11 6P6C permite una conexión rápida, organizada y segura de sensores y módulos, reduciendo significativamente la complejidad del cableado.
Con múltiples interfaces integradas y una disposición intuitiva de las entradas/salidas, esta placa es ideal para la creación de prototipos, el aprendizaje y el desarrollo de proyectos interactivos, ofreciendo compatibilidad con Arduino IDE y alimentación flexible mediante USB o jack DC.
PRINCIPALES CARACTERÍSTICAS
◆ Microcontrolador ATmega328P-AU compatible con Arduino
◆ Sistema EASY Plug con conectores RJ11 6P6C para una conexión simplificada
◆ 5 puertos digitales independientes (D5–D9), incluyendo 3 con PWM
◆ Interfaz digital doble (D3–D4)
◆ 4 entradas analógicas dedicadas (A0–A3)
◆ Interfaz adicional para joystick (D2, A6, A7)
◆ Interfaces de comunicación SPI, I2C (IIC) y UART (serie)
◆ Alimentación mediante USB o jack DC (7–12V recomendado)
◆ Regulador de tensión integrado y LEDs de estado (TX, RX, alimentación)
◆ Dos conectores ICSP para programación directa
◆ Ideal para enseñanza, creación de prototipos y proyectos STEAM
ESPECIFICACIONES
• Microcontrolador: ATmega328P-AU
• Tensión de funcionamiento: 5V
• Tensión de entrada recomendada: DC 7–12V
• Frecuencia de reloj: 16 MHz
• Memoria Flash: 32 KB
- Cantidad utilizada por el bootloader: 0.5 KB
• SRAM: 2 KB
• EEPROM: 1 KB
• Puertos digitales independientes: 5 (D5–D9)
- Con PWM: 3 (D5, D6, D9)
- Sin PWM: 2 (D7, D8)
• Interfaz digital doble: D3–D4
• Entradas analógicas: 4 (A0–A3)
• Interfaz joystick: D2, A6, A7
• Corriente DC por pin I/O: 20 mA
• Interfaces de comunicación
- SPI
- I2C (IIC)
- UART (serie)
• Conectividad: RJ11 6P6C (EASY Plug)
• Dimensiones: 100 x 65 x 18 mm
• Peso: 55.5 g

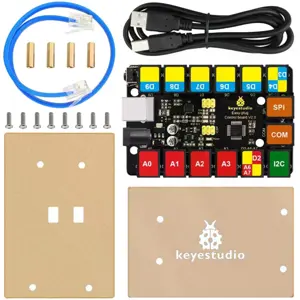

CONTENIDO DEL PAQUETE
• 1 x KS0240 Keyestudio EASY Plug Control Board V2.0
• 2 x Paneles acrílicos
• 1 x Cable RJ11 30 cm
• 1 x Cable USB 1 m
• 4 x Separadores M3x15
• 8 x Tornillos M3x10
NOTAS
• Los conectores RJ11 integran automáticamente VCC y GND, simplificando la conexión de sensores y módulos.
• La interfaz RJ11 sigue una asignación de pines propia de Keyestudio — los módulos de otras marcas con RJ11 pueden no ser compatibles debido a diferentes secuencias internas de conexión.
• Los pines A6 y A7 están disponibles a través de la interfaz dedicada (p. ej., joystick) y funcionan solo como entradas analógicas.
• Compatible con Arduino IDE (seleccionando una placa basada en ATmega328).
