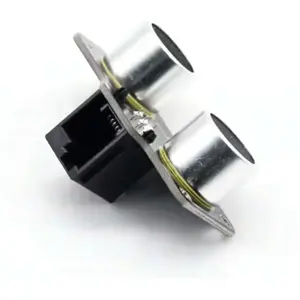

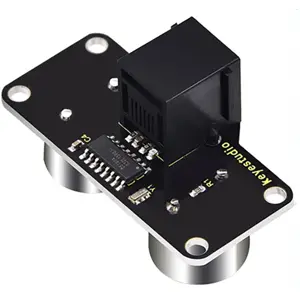

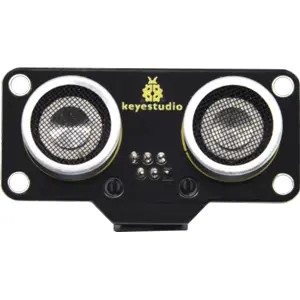

El sensor ultrasónico Keyestudio EASY Plug SR01 (KS2003) es una solución práctica y fiable para medir distancias en proyectos electrónicos y de robótica. Basado en el chip CS100A, utiliza una comunicación sencilla tipo Trigger/Echo TTL, ofreciendo lecturas estables y precisas, por lo que es ideal para aplicaciones como detección de obstáculos, automatización y sistemas antiintrusión.
Compatible con sistemas Easy Plug V2.0 (con conector RJ11), este módulo integra transmisor y receptor ultrasónico, además de un circuito de control dedicado. La interfaz Trigger/Echo TTL permite una integración directa con microcontroladores, garantizando simplicidad de implementación y una alta fiabilidad.
PRINCIPALES CARACTERÍSTICAS
◆ Medición de distancia por ultrasonidos con alta precisión y estabilidad
◆ Comunicación sencilla mediante Trigger/Echo TTL
◆ Alcance de detección entre 4 cm y 300 cm
◆ Basado en el chip CS100A para un rendimiento fiable
◆ Frecuencia de funcionamiento de 40 kHz
◆ Interfaz RJ11 compatible con sistemas Easy Plug V2.0
◆ Ángulo de medición de aproximadamente 15°
◆ Fácil integración con Arduino y otros microcontroladores
◆ Estructura con orificios de fijación para un montaje sencillo
◆ Adecuado para robótica, automatización y sistemas de seguridad
ESPECIFICACIONES
• Alimentación
- Tensión de funcionamiento: 3.3 – 5 V DC
- Corriente de funcionamiento: 65 mA
• Rendimiento
- Frecuencia ultrasónica: 40 kHz
- Distancia mínima: 4 cm
- Distancia máxima: 300 cm
- Ángulo de medición: 15°
• Interfaz y control
- Tipo de interfaz: RJ11
- Comunicación: Trigger/Echo TTL
- Señal de trigger: impulso TTL de 10 μs
• Características físicas
- Dimensiones: 49 × 26 × 28 mm
- Peso: aproximadamente 9.2 – 9.7 g
NOTAS
• Requiere una placa de control compatible Easy Plug V2.0 para una conexión directa mediante RJ11.
• Compatible con Arduino mediante la interfaz Trigger/Echo TTL.
• La distancia se calcula en función de la velocidad del sonido (~340 m/s).
• Puede mostrar lecturas menos precisas en superficies irregulares o absorbentes.
