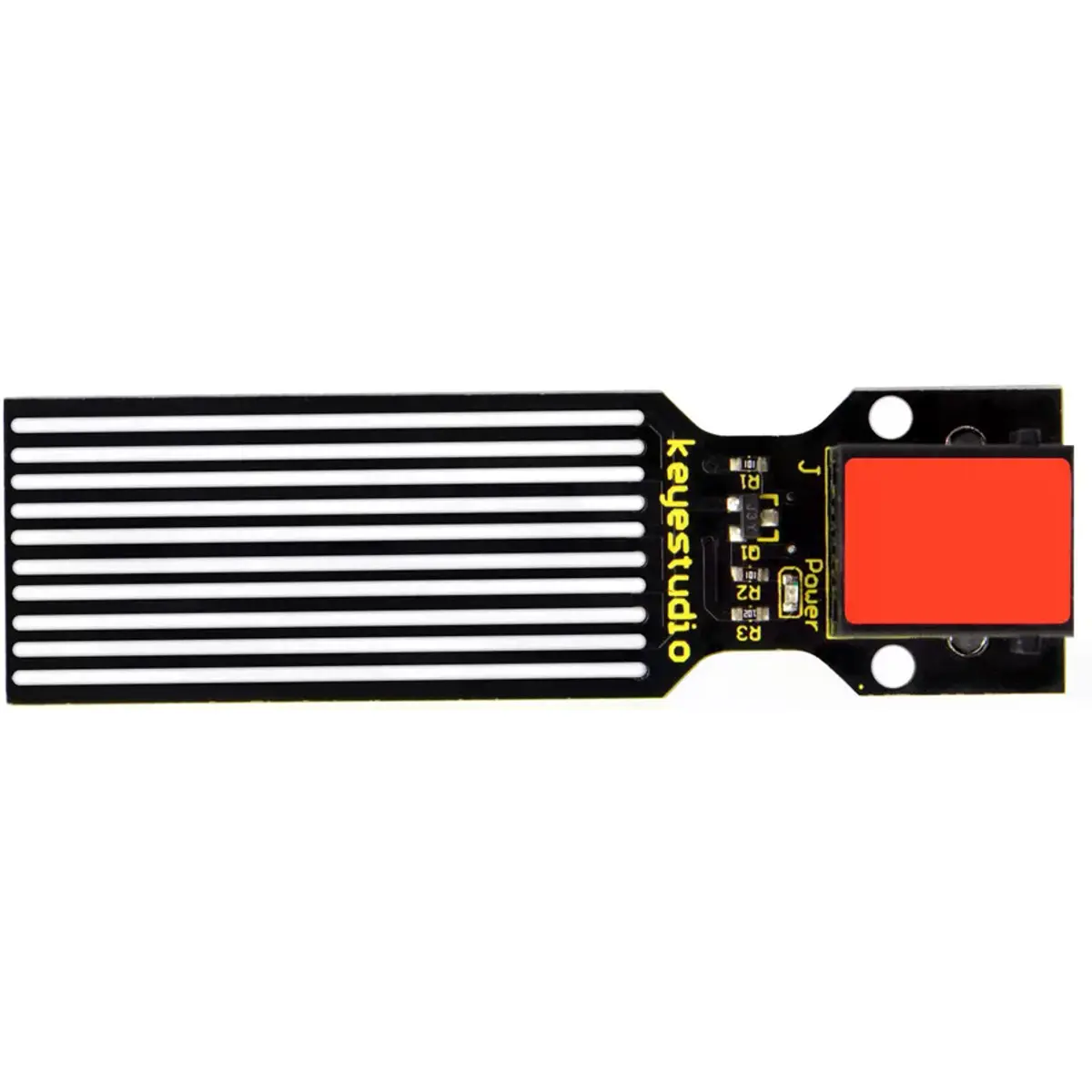

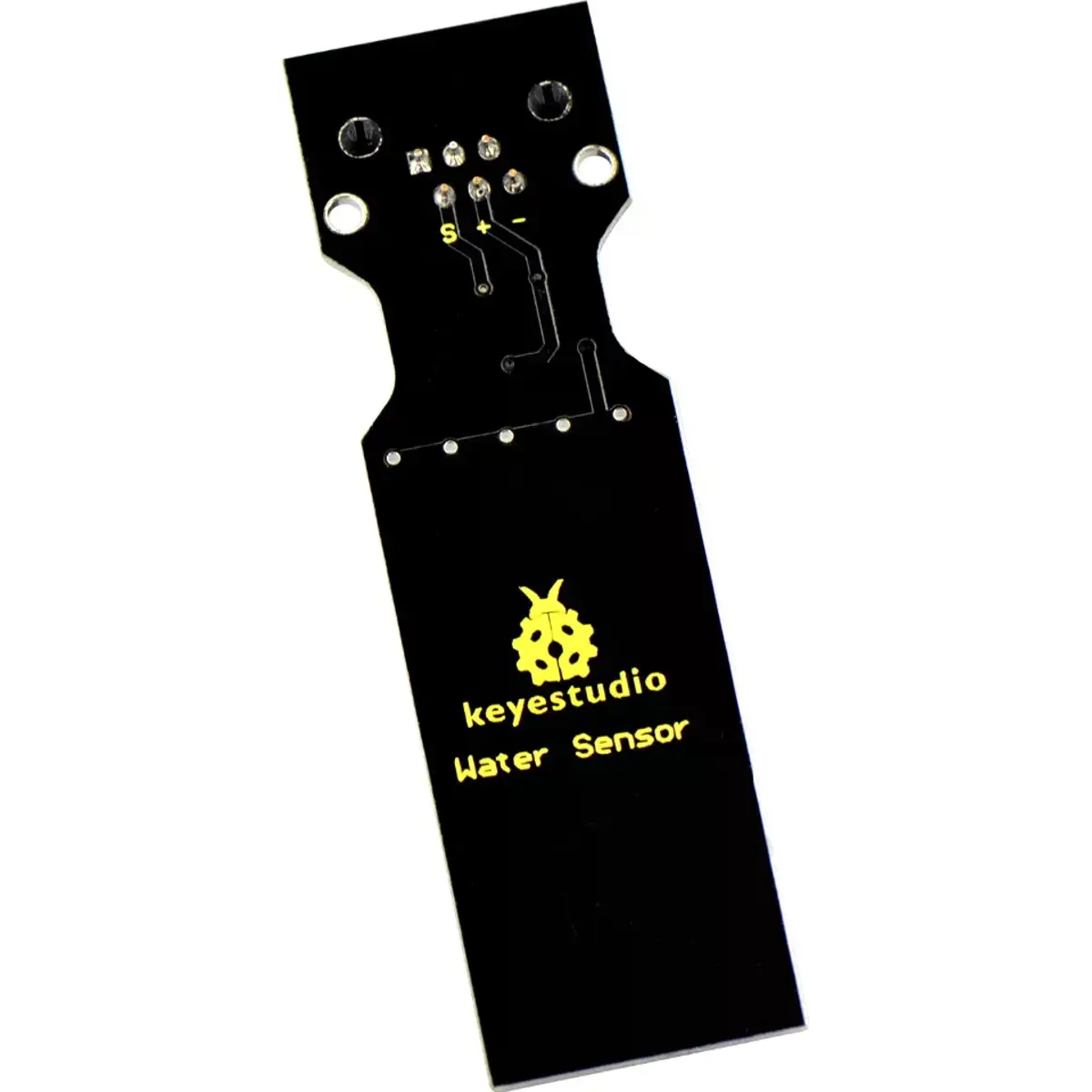

Este sensor de nivel de agua Keyestudio ha sido concebido para detectar de forma simple y eficaz la presencia y el nivel de agua, siendo ideal para proyectos educativos, STEAM y aplicaciones de monitorización. Su diseño compacto y portátil, junto con un área sensible compuesta por pistas conductoras expuestas, permite medir el nivel de agua mediante la variación de la conductividad eléctrica.
El módulo convierte directamente la cantidad de agua en una señal analógica continua, ofreciendo alta sensibilidad y bajo consumo energético. La conexión mediante el conector RJ11 EASY Plug simplifica la integración, reduciendo la necesidad de pines y facilitando el uso.
PRINCIPALES CARACTERÍSTICAS
◆ Detección de nivel de agua con alta sensibilidad
◆ Salida analógica proporcional al nivel de agua
◆ Bajo consumo de energía (<20 mA)
◆ Compatible con Arduino, AVR, STC y otros microcontroladores
◆ Conector RJ11 EASY Plug para una conexión simple y rápida
◆ Diseño compacto, ligero y portátil
◆ Fácil integración en proyectos STEAM y creación de prototipos
ESPECIFICACIONES
• Tipo de sensor: Analógico (resistivo)
• Tensión de funcionamiento: 5 V DC
• Corriente de funcionamiento: <20 mA
• Salida: Analógica
• Área de detección:
- Longitud: 40 mm
- Anchura: 16 mm
• Dimensiones del módulo:
- Longitud: 68.5 mm
- Anchura: 20 mm
- Altura: 17.8 mm
• Material de la PCB: FR4 doble cara, estañada
• Interfaz: Conector RJ11 EASY Plug
• Temperatura de funcionamiento: 10% a 90% (sin condensación)
• Peso: 6 g
NOTAS
• El sensor no debe permanecer sumergido durante largos periodos para evitar la corrosión de las pistas conductoras.
• Recomendado para líquidos no corrosivos (p. ej., agua).
• La respuesta del sensor depende de la conductividad del líquido.
