O módulo Keyestudio EASY Plug Servo (KS0372) es una solución práctica para integrar un micro servo de 180° en proyectos con placas de control EASY PLUG, simplificando la conexión mediante un cable RJ11. Ideal para aplicaciones educativas y robótica, permite un control preciso del movimiento mediante una señal PWM.

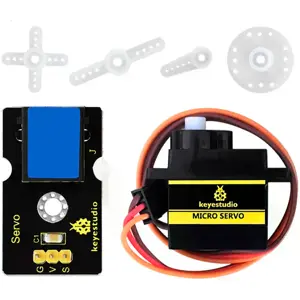

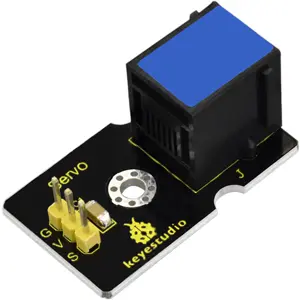

Este conjunto incluye un servomotor y un módulo de conexión. El módulo dispone de interfaz EASY Plug (RJ11) para la conexión a una placa controladora y de un conector de 3 pines (2.54mm) para la conexión al servo.
PRINCIPALES CARACTERÍSTICAS
◆ Conexión sencilla mediante interfaz RJ11 (EASY Plug)
◆ Compatible con pines estándar de servo (2.54mm)
◆ Incluye micro servo con rotación de hasta 180°
◆ Control preciso mediante señal PWM (50Hz)
◆ Anchura de pulso ajustable entre 500µs y 2500µs
◆ Conjunto ideal para proyectos educativos y robótica
◆ Incluye accesorios de montaje para el servo
ESPECIFICACIONES
• Tensión de funcionamiento: DC 4.8V ~ 6V
• Intervalo de ángulo: Aproximadamente 180°
• Intervalo de control PWM (Anchura de pulso): 500µs a 2500µs
• Velocidad sin carga:
- DC 4.8V: 0.12 ± 0.01 s/60°
- DC 6V: 0.10 ± 0.01 s/60°
• Corriente sin carga:
- DC 4.8V: 200 ± 20mA
- DC 6V: 220 ± 20mA
• Par de bloqueo:
- DC 4.8V: 1.3 ± 0.01 kg/cm
- DC 6V: 1.5 ± 0.1 kg/cm
• Corriente de bloqueo:
- DC 4.8V: ≤ 850mA
- DC 6V: ≤ 1000mA
• Corriente en espera:
- DC 4.8V: 3 ± 1mA
- DC 6V: 4 ± 1mA
• Temperatura de funcionamiento: -10°C ~ 50°C
• Temperatura de almacenamiento: -20°C ~ 60°C
• Longitud del cable del motor: 250 ± 5 mm
• Interfaz:
- RJ11 (EASY Plug)
- Conector de 3 pines (2.54mm)
CONTENIDO DEL PAQUETE
• 1 × Módulo EASY Plug Servo

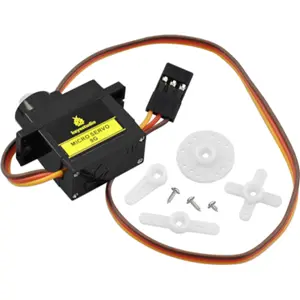

• 1 × Micro Servo 180°
• Conjunto de brazos/acopladores para servo
NOTAS
• Teóricamente, la anchura se distribuye entre 1ms y 2ms, pero en la práctica se sitúa entre 0.5ms y 2.5ms (correspondiente al ángulo de rotación de 0° a 180°).
• Los colores de los cables del servo siguen el estándar: marrón (GND), rojo (VCC), naranja (señal), pudiendo variar ligeramente según el fabricante.
• El ángulo de rotación depende directamente de la anchura del pulso PWM aplicado.
• Compatible con placas Arduino y sistemas EASY PLUG.
