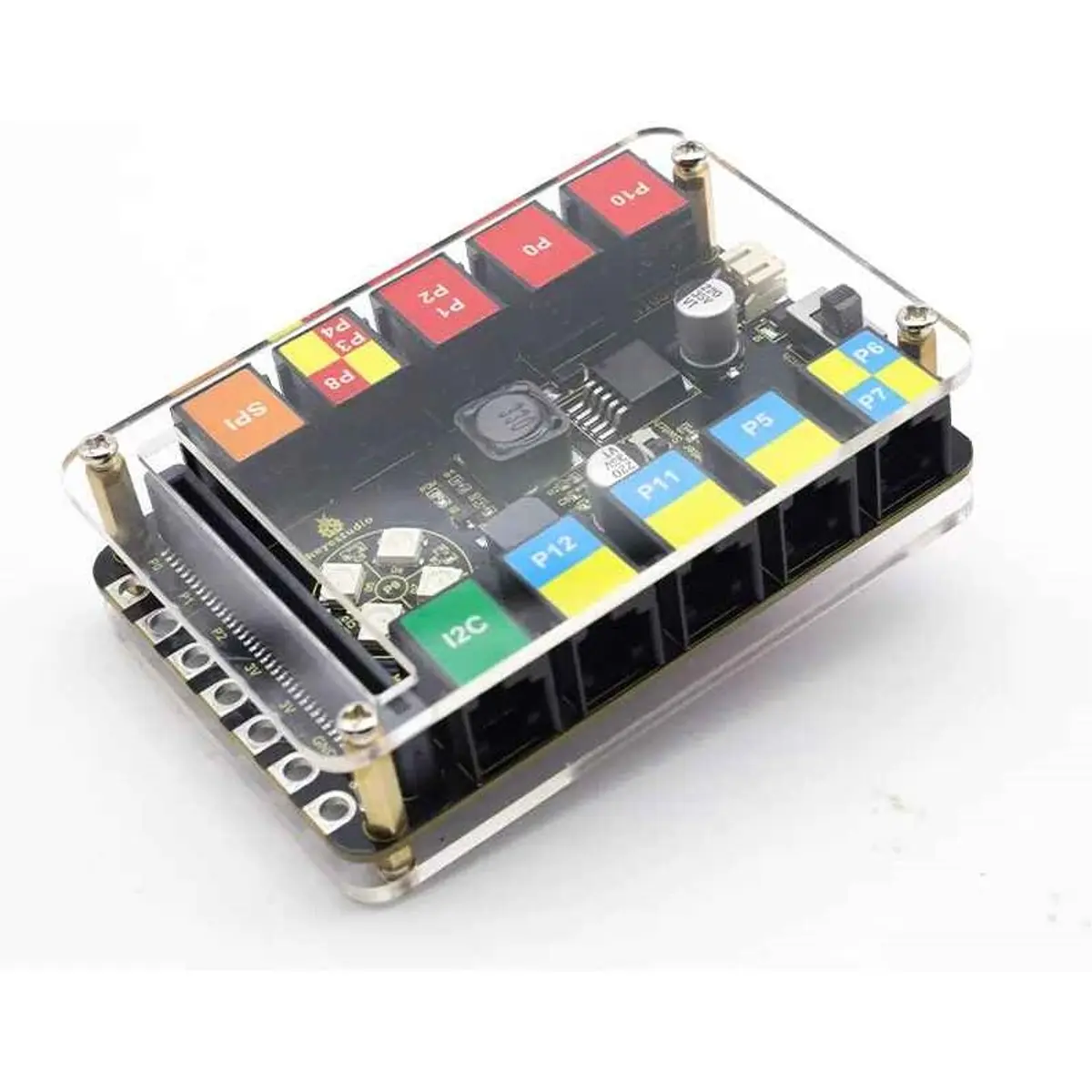

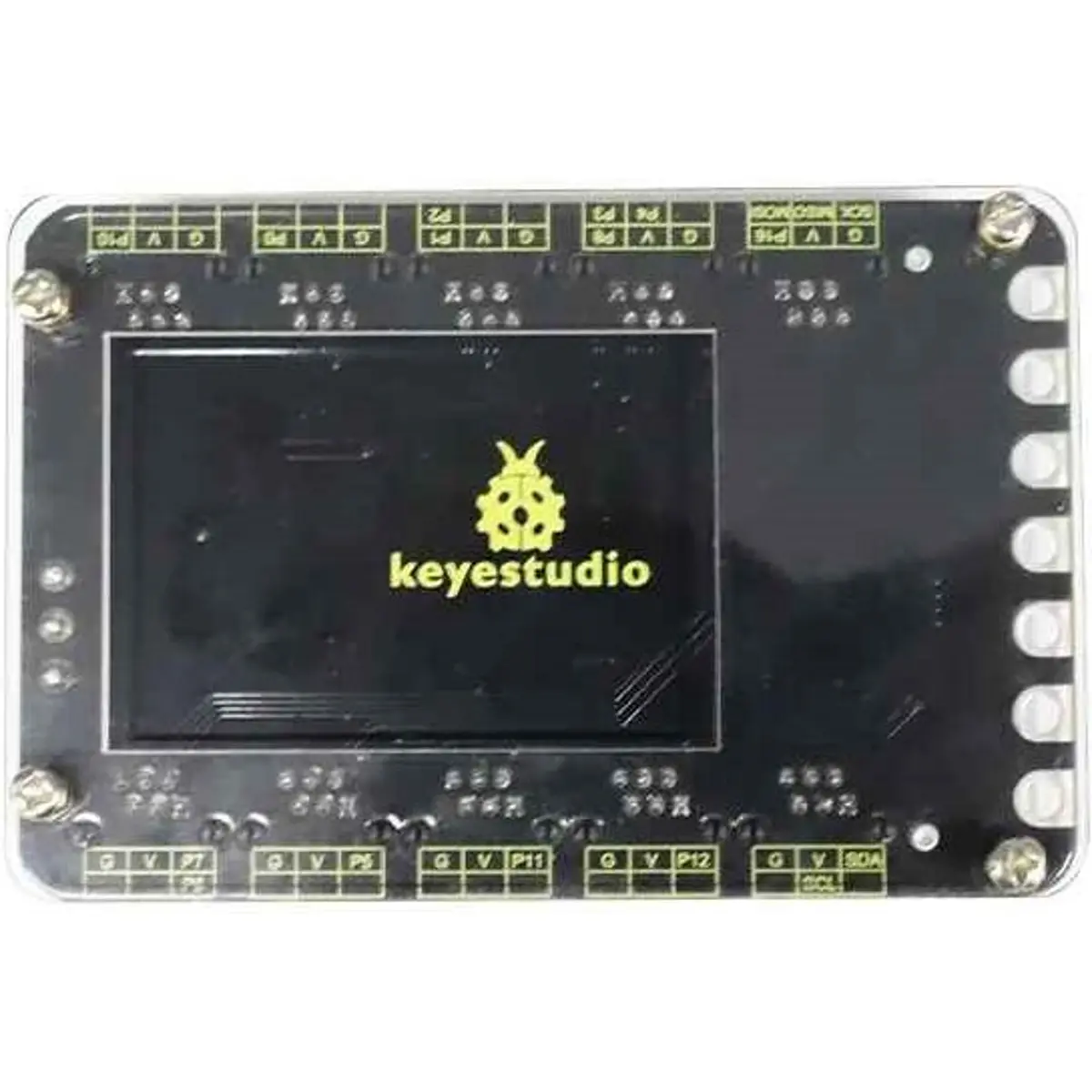

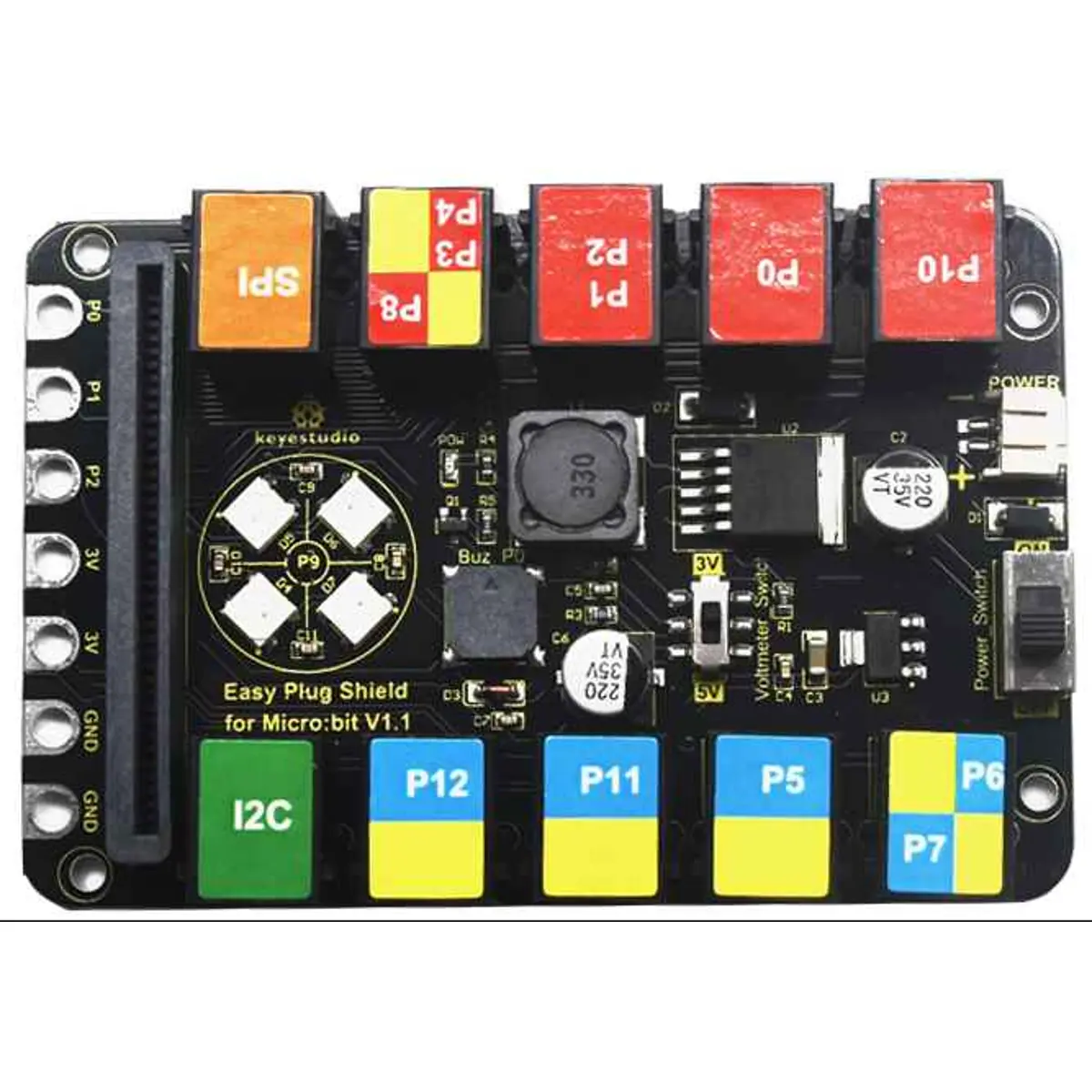

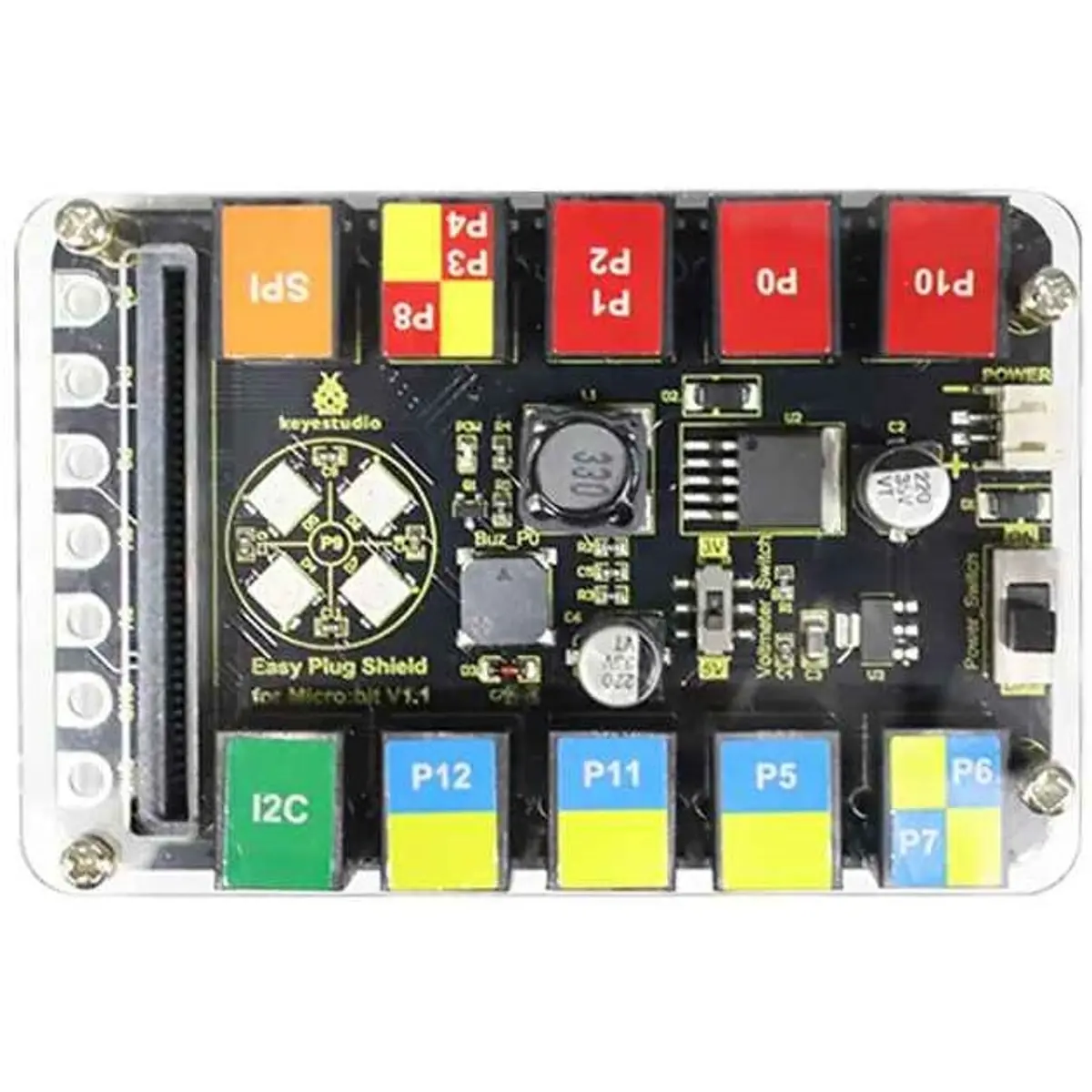

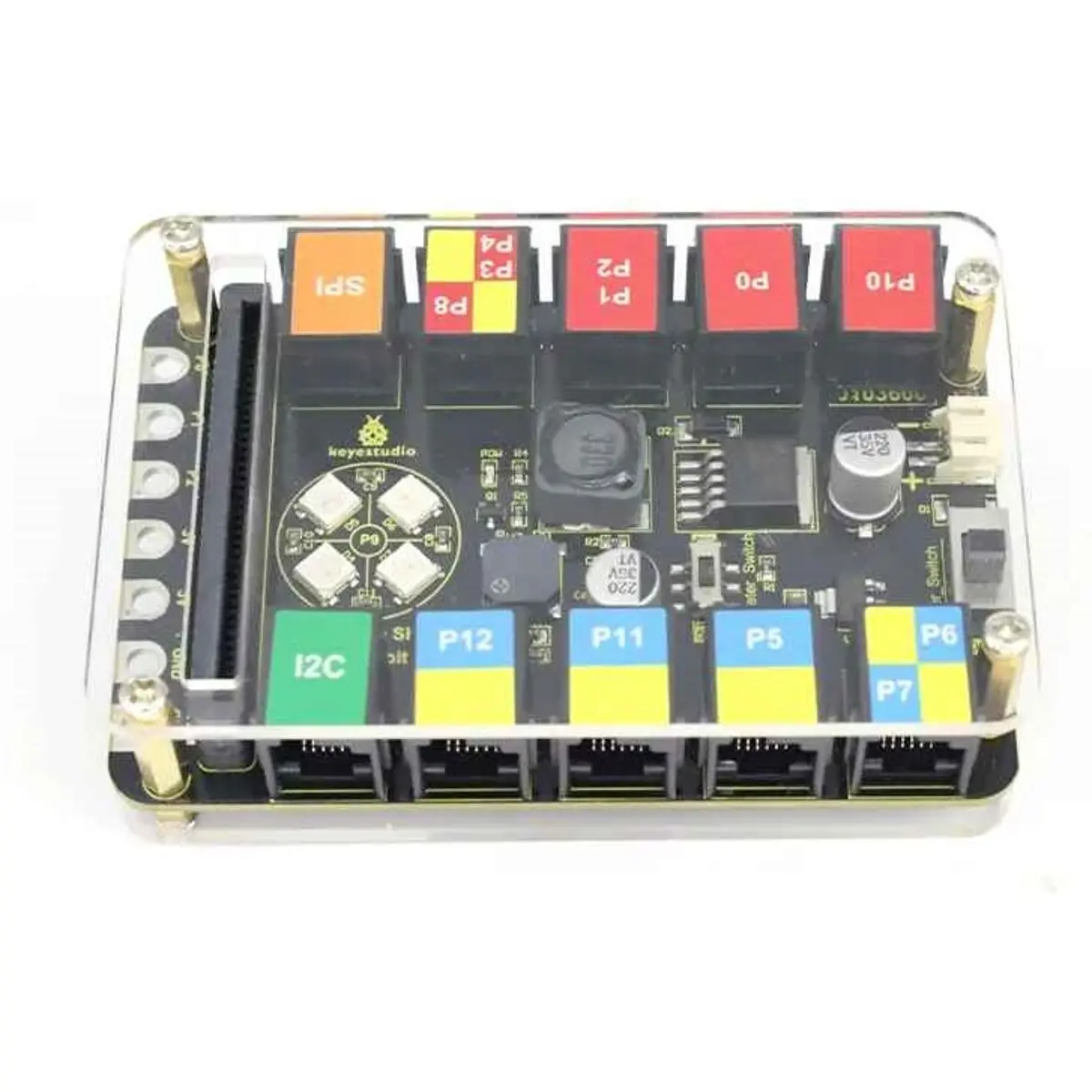

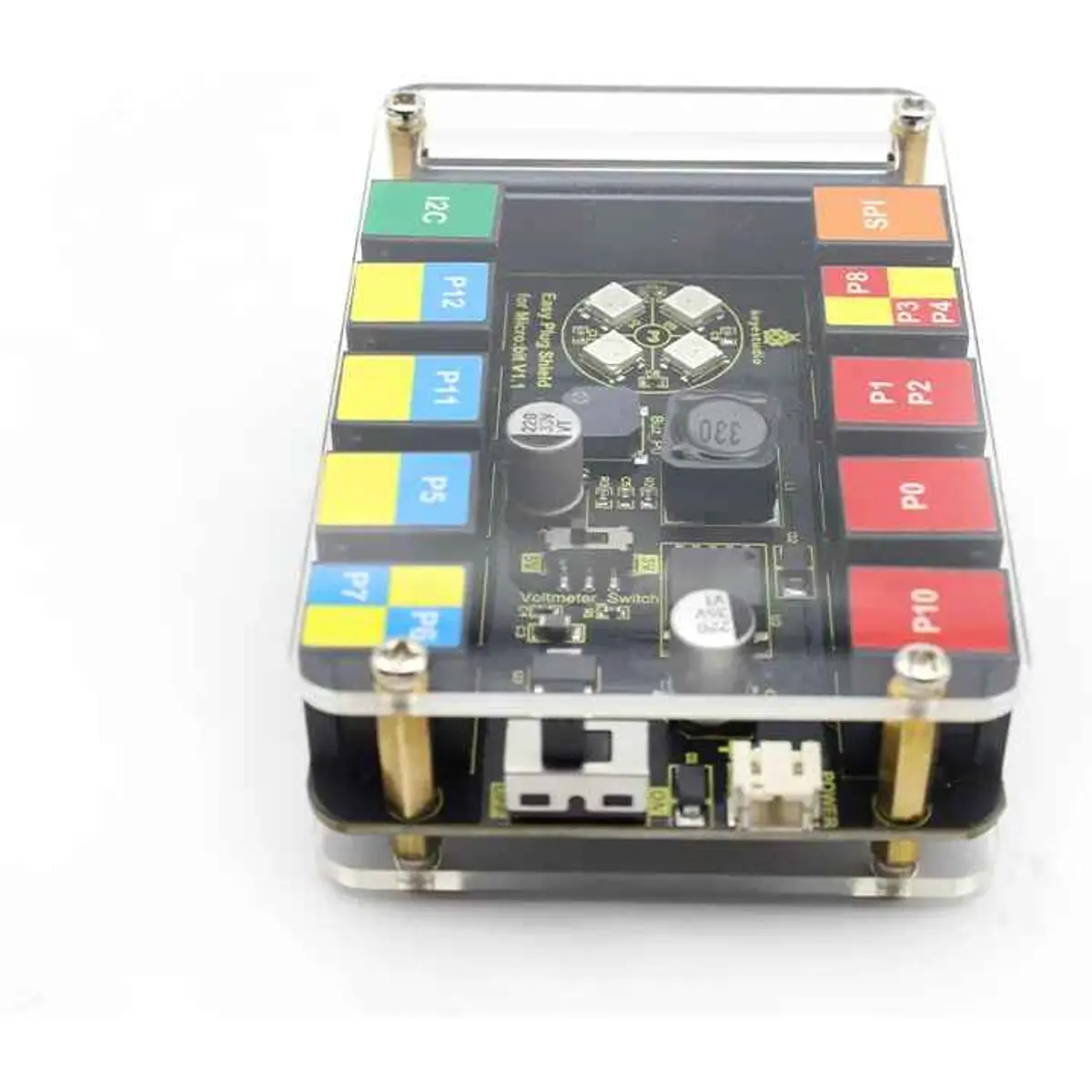

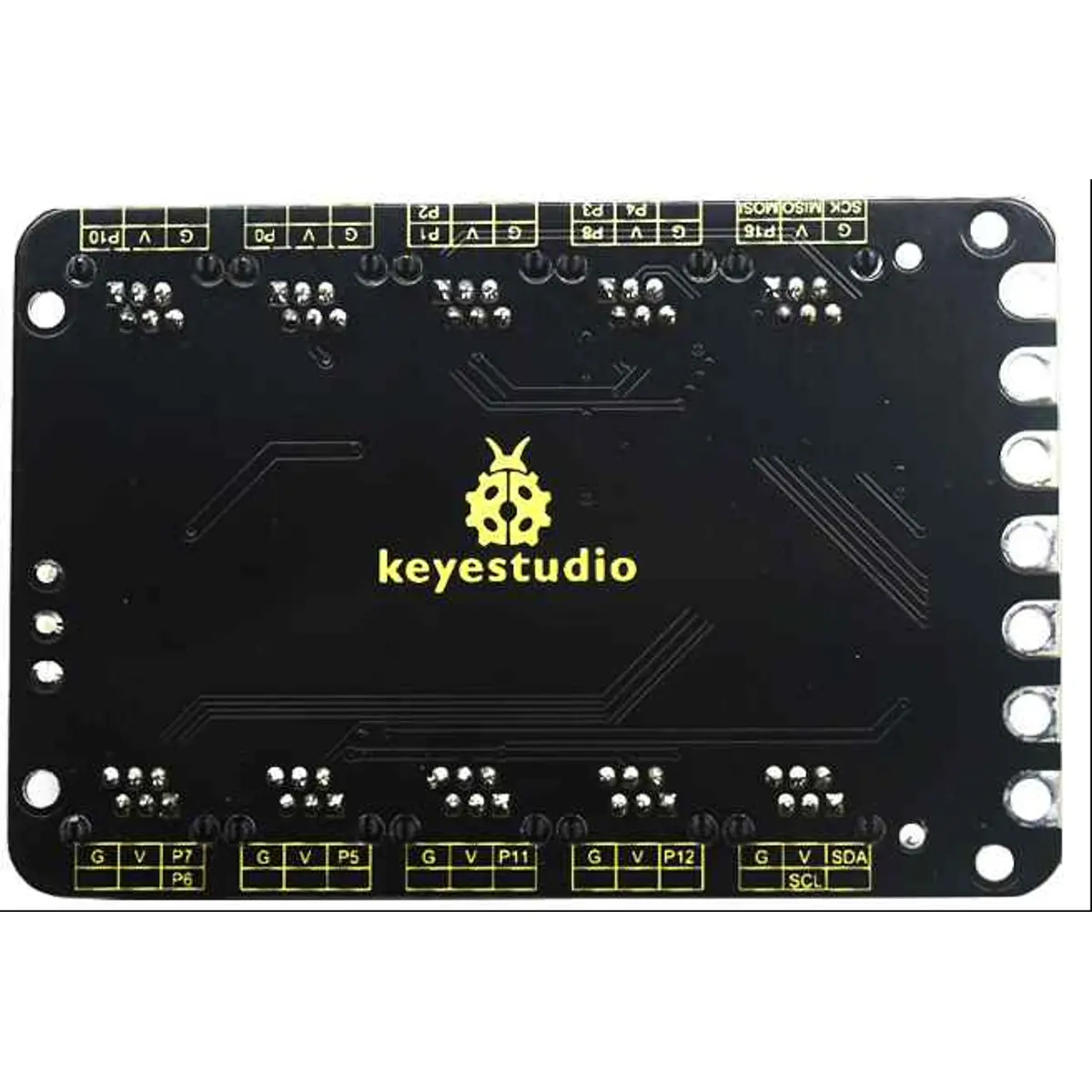

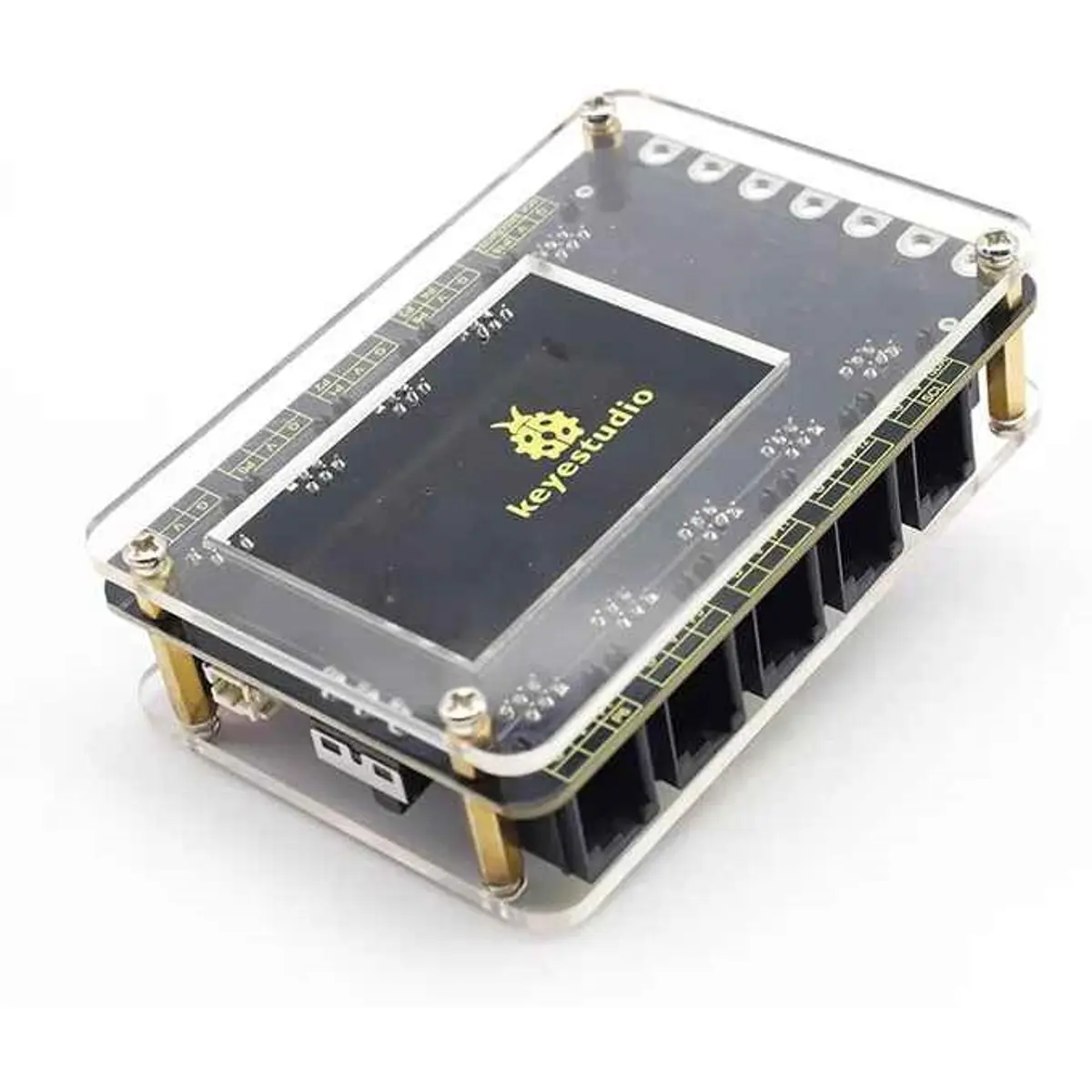

O Keyestudio Easy Plug Shield para micro:bit V1.1 (KS0496) é uma placa de expansão concebida para simplificar a aprendizagem de eletrónica e programação. Através do seu sistema de interface RJ11 6P6C, elimina a necessidade de utilizar fios individuais e reduz o risco de danos nos componentes por ligações incorretas ou inversão de polaridade.
Este shield integra diversos recursos diretamente na placa, como LEDs RGB e buzzer, tornando-o a base perfeita para projetos educativos e prototipagem rápida com a micro:bit, suportando ambientes de programação gráfica como o PXT.
PRINCIPAIS CARACTERÍSTICAS
◆ Sistema de ligação Easy Plug (RJ11 6P6C) que garante ligações rápidas, seguras e à prova de erro.
◆ Integração de 4 LEDs WS2812 endereçáveis e um buzzer para feedback visual e sonoro.
◆ Seletor de voltagem integrado que permite alternar a saída de alimentação entre 3.3V e 5V.
◆ Compatibilidade total com a interface "golden finger" da micro:bit para expansão adicional.
◆ Design robusto com interruptor de alimentação dedicado e suporte para alimentação externa de 6-10V.
ESPECIFICAÇÕES
• Alimentação: DC 6-10V
• Corrente de Saída: 1.5A
• Interfaces:
- RJ11 6P6C: 10 portas de ligação rápida
- Golden Finger: Compatível com micro:bit
• Componentes Integrados:
- Iluminação: 4 LEDs WS2812 (controlados pelo pino P9)
- Áudio: 1 Buzzer (controlado pelo pino P0)
- Controlos Físicos:
· Interruptor de alimentação (Power Switch)
· Seletor de voltagem (3.3V/5V)
• Comunicação:
- I2C: P19 (SCL) e P20 (SDA)
- SPI:
· MOSI: P15
· MISO: P14
· SCK: P13
• Conector de Alimentação: Porta anti-reverse de 2.0mm (cinzenta e branca)
• Dimensões: 98 * 65 * 17mm
CONTEÚDO DA EMBALAGEM
• 1x Keyestudio Easy Plug Shield para micro:bit V1.1
NOTAS
◆ Compatibilidade de Terceiros: Embora o shield utilize fichas RJ11 6P6C, módulos de outros fabricantes podem não ser compatíveis se a ordem das ligações internas for diferente. Recomenda-se o uso de módulos Keyestudio Easy Plug.
◆ Alimentação dos LEDs: O funcionamento dos LEDs WS2812 requer que a placa esteja ligada a uma fonte de alimentação externa.
◆ Ao contrário da versão anterior (V1.0), esta versão de Shield para micro:bit (V1.1) não possui suportes integrados para baterias de lítio 14500 na parte posterior. A alimentação tem de ser efetuada exclusivamente através da porta de 2.0mm, com tensões entre 6-10V DC.
