O módulo Keyestudio EASY Plug Servo (KS0372) é uma solução prática para integrar um micro servo de 180° em projetos com placas de controlo EASY PLUG, simplificando a ligação através de cabo RJ11. Ideal para aplicações educativas e robótica, permite um controlo preciso do movimento através de sinal PWM.

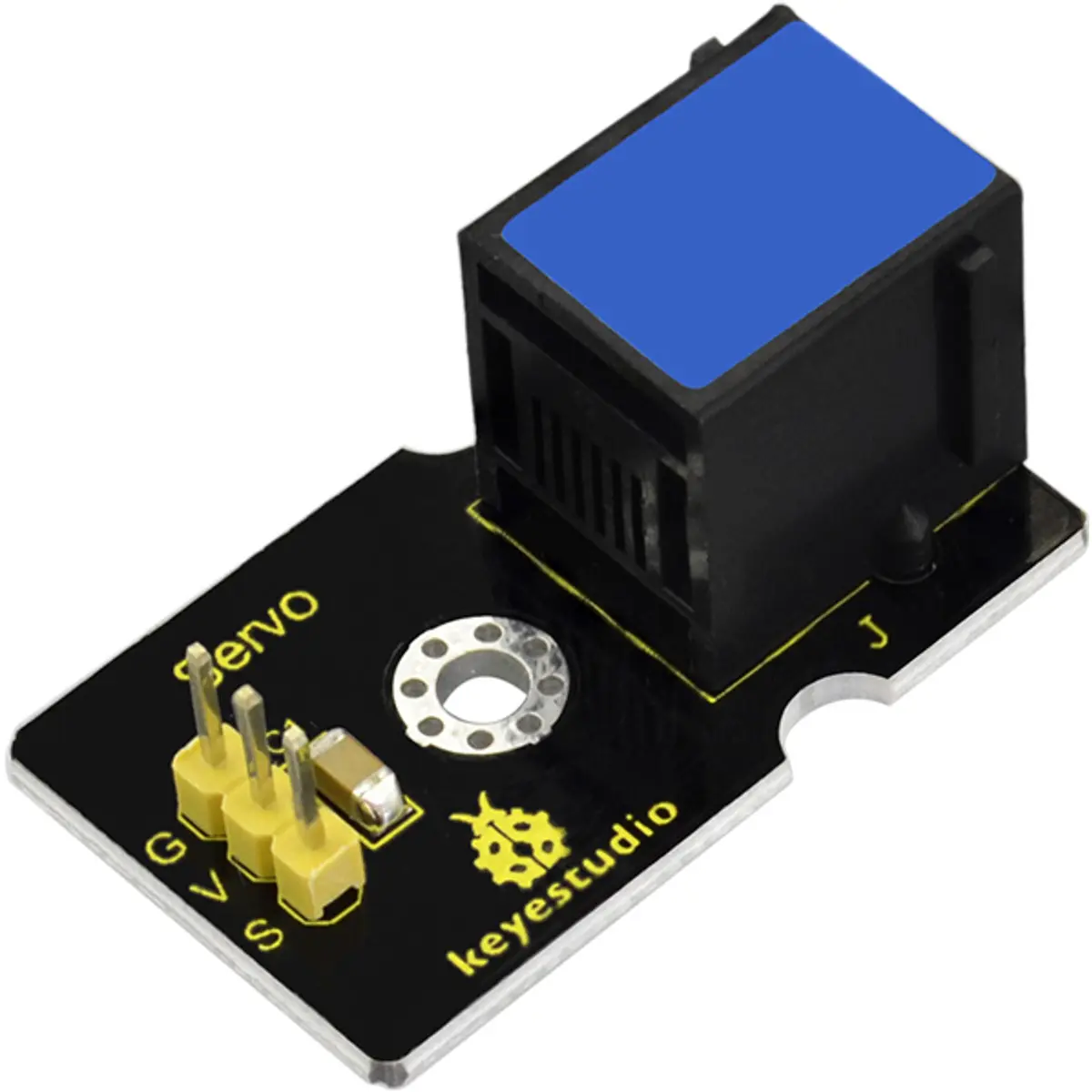

Este conjunto inclui um servomotor e um módulo de ligação. O módulo dispõe de interface EASY Plug (RJ11) para ligação a uma placa controladora e de um conector de 3 pinos (2.54mm) para ligação ao servo.
PRINCIPAIS CARACTERÍSTICAS
◆ Ligação simples via interface RJ11 (EASY Plug)
◆ Compatível com pinos padrão de servo (2.54mm)
◆ Inclui micro servo com rotação até 180°
◆ Controlo preciso através de sinal PWM (50Hz)
◆ Largura de pulso ajustável entre 500µs e 2500µs
◆ Conjunto ideal para projetos educativos e robótica
◆ Inclui acessórios de montagem para o servo
ESPECIFICAÇÕES
• Tensão de funcionamento: DC 4.8V ~ 6V
• Intervalo de ângulo: Aproximadamente 180°
• Intervalo de controlo PWM (Largura de pulso): 500µs a 2500µs
• Velocidade sem carga:
- DC 4.8V: 0.12 ± 0.01 sec/60°
- DC 6V: 0.10 ± 0.01 sec/60°
• Corrente sem carga:
- DC 4.8V: 200 ± 20mA
- DC 6V: 220 ± 20mA
• Binário de bloqueio:
- DC 4.8V: 1.3 ± 0.01 kg/cm
- DC 6V: 1.5 ± 0.1 kg/cm
• Corrente de bloqueio:
- DC 4.8V: ≤ 850mA
- DC 6V: ≤ 1000mA
• Corrente em standby:
- DC 4.8V: 3 ± 1mA
- DC 6V: 4 ± 1mA
• Temperatura de funcionamento: -10°C ~ 50°C
• Temperatura de armazenamento: -20°C ~ 60°C
• Comprimento do cabo do motor: 250 ± 5 mm
• Interface:
- RJ11 (EASY Plug)
- Conector de 3 pinos (2.54mm)

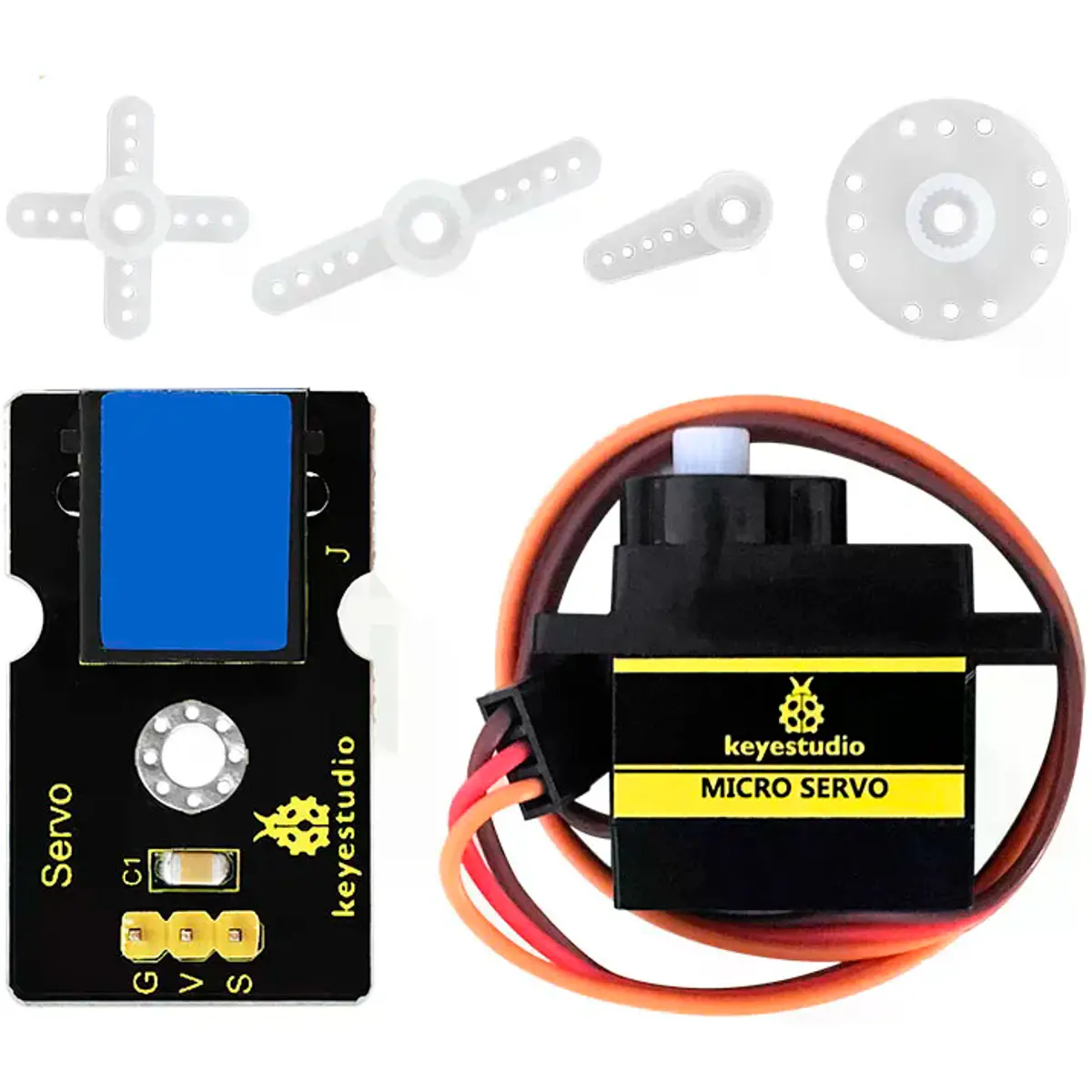

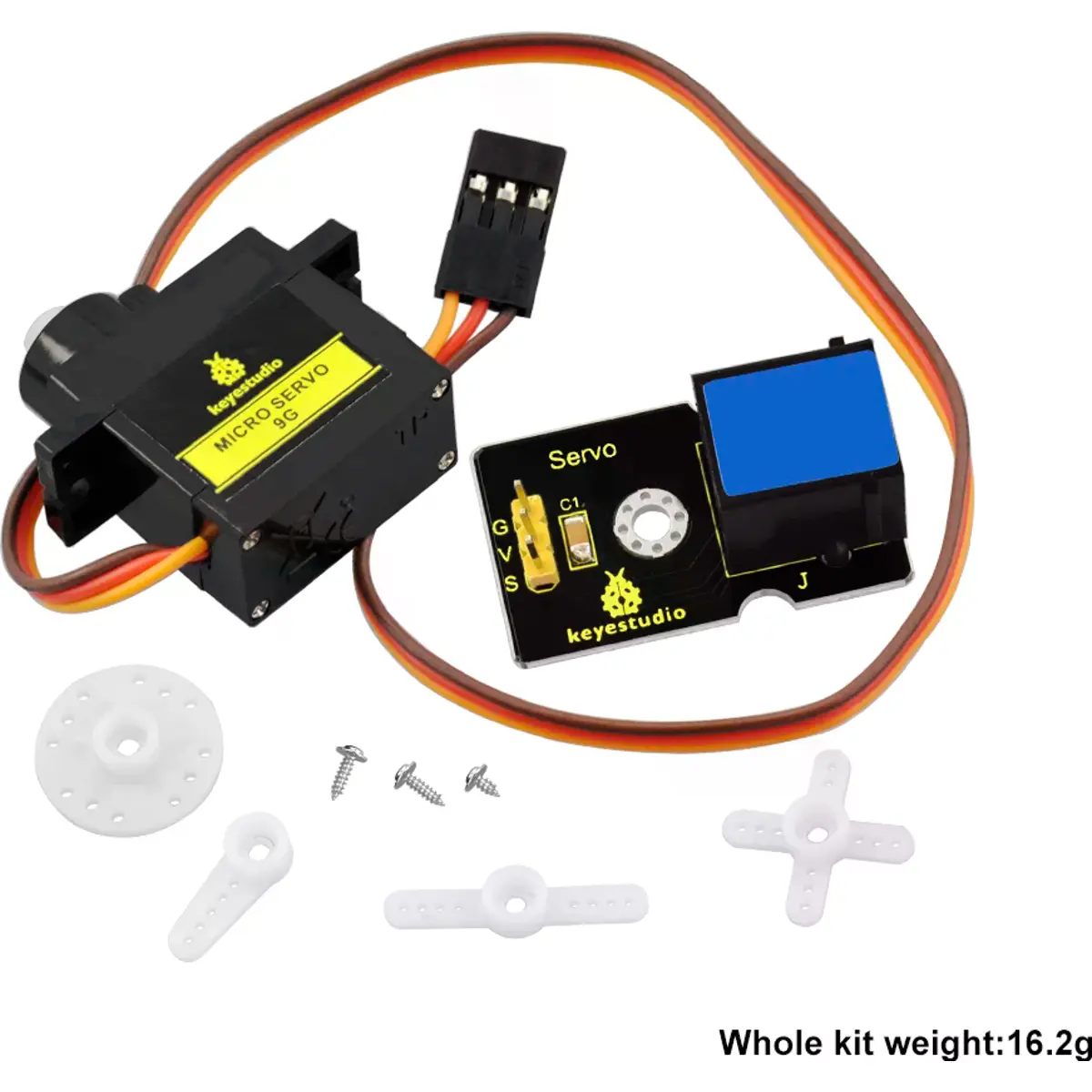

CONTEÚDO DA EMBALAGEM
• 1 × Módulo EASY Plug Servo

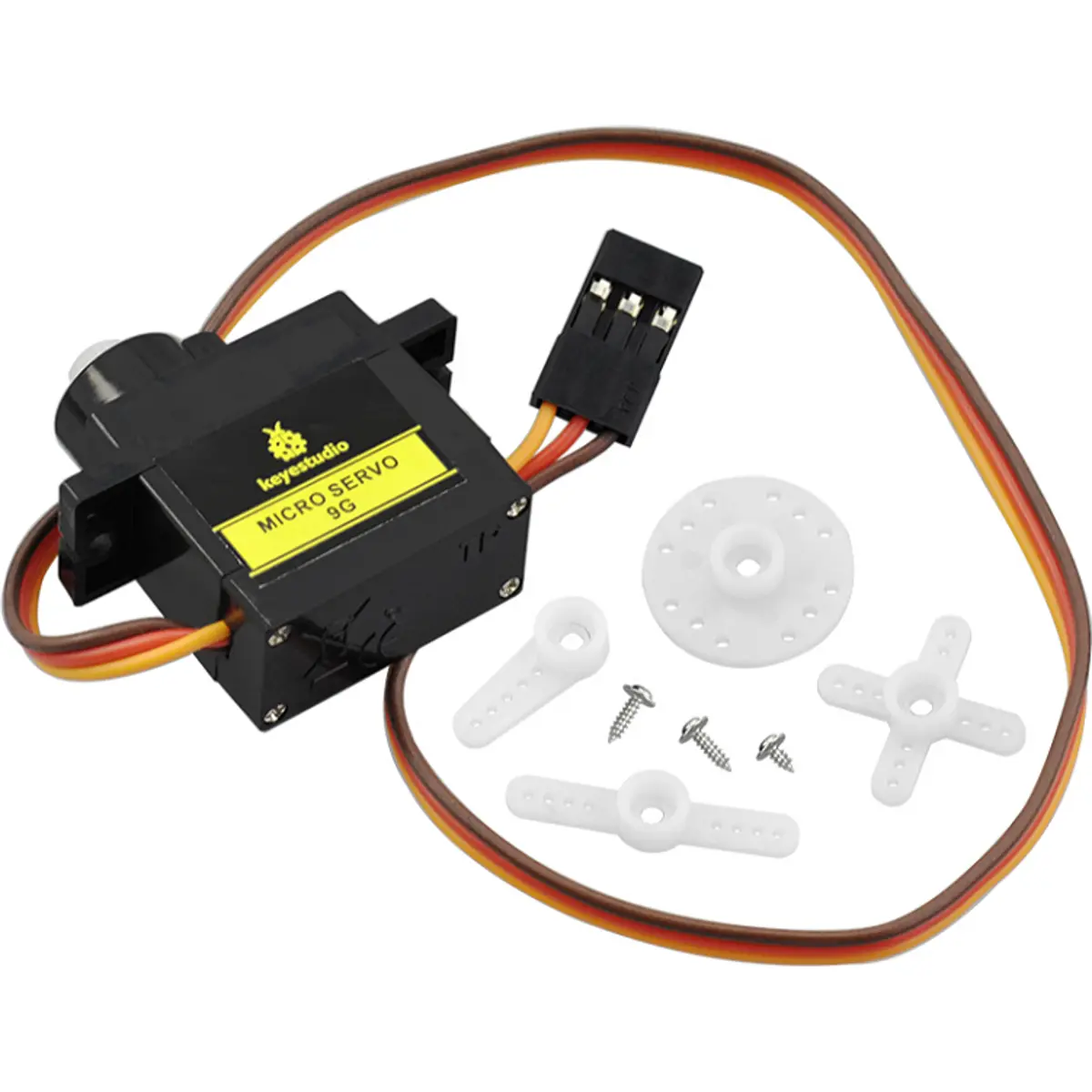

• 1 × Micro Servo 180°
• Conjunto de braços/acopladores para servo
NOTAS
• Teoricamente, a largura está distribuída entre 1ms e 2ms, mas na prática situa-se entre 0.5ms e 2.5ms (correspondente ao ângulo de rotação de 0° a 180°).
• As cores dos fios do servo seguem o padrão: castanho (GND), vermelho (VCC), laranja (sinal), podendo variar ligeiramente consoante o fabricante.
• O ângulo de rotação depende diretamente da largura do pulso PWM aplicado.
• Compatível com placas Arduino e sistemas EASY PLUG.
