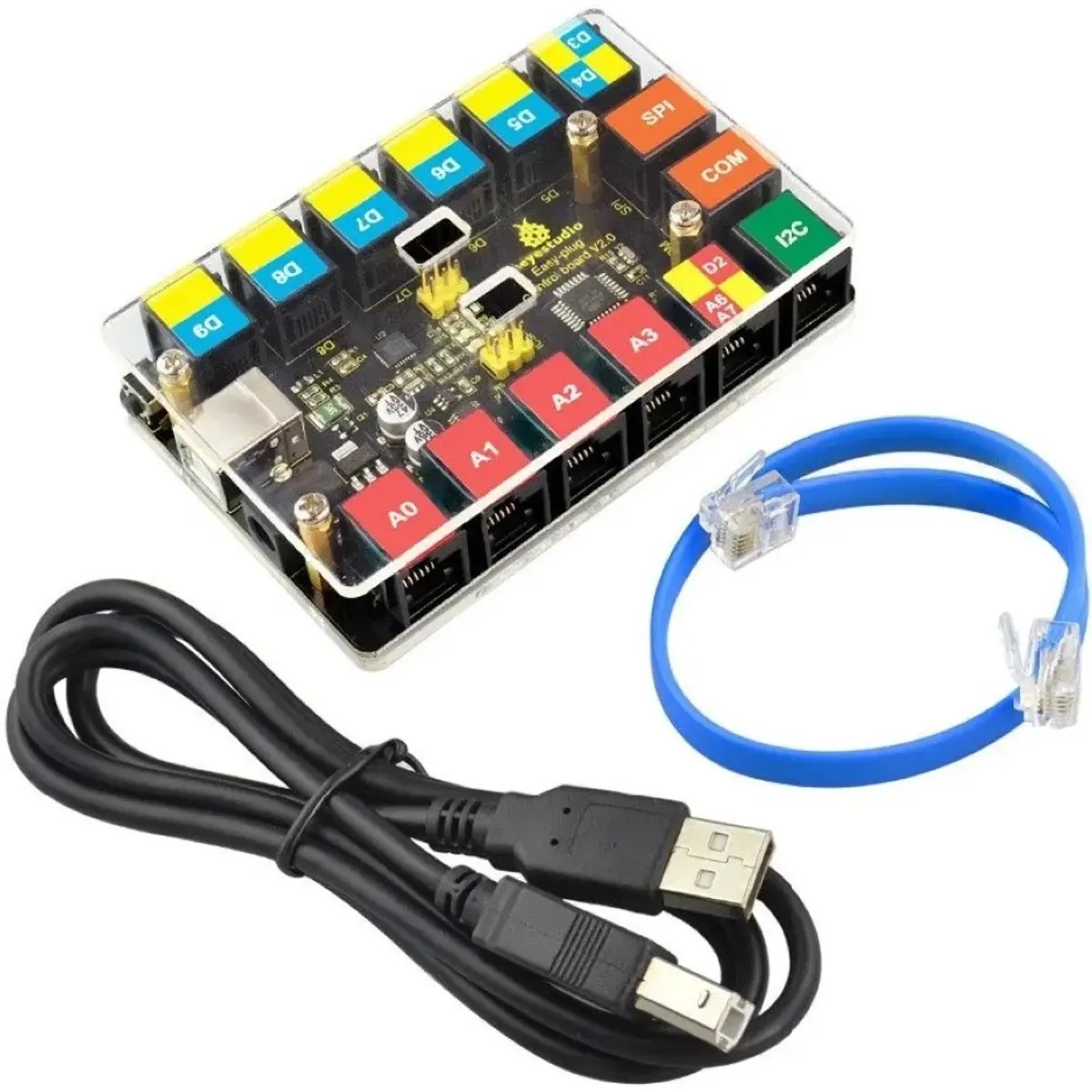

A KS0240 Keyestudio EASY Plug Control Board V2.0 é uma placa de controlo baseada no microcontrolador ATmega328P-AU, desenvolvida para simplificar a criação de projetos eletrónicos educativos e aplicações STEAM. O sistema EASY Plug com conectores RJ11 6P6C permite uma ligação rápida, organizada e segura de sensores e módulos, reduzindo significativamente a complexidade da cablagem.
Com múltiplas interfaces integradas e uma disposição intuitiva das entradas/saídas, esta placa é ideal para prototipagem, aprendizagem e desenvolvimento de projetos interativos, oferecendo compatibilidade com o Arduino IDE e alimentação flexível via USB ou jack DC.
PRINCIPAIS CARACTERÍSTICAS
◆ Microcontrolador ATmega328P-AU compatível com Arduino
◆ Sistema EASY Plug com conectores RJ11 6P6C para ligação simplificada
◆ 5 portas digitais independentes (D5–D9), incluindo 3 com PWM
◆ Interface digital dupla (D3–D4)
◆ 4 entradas analógicas dedicadas (A0–A3)
◆ Interface adicional para joystick (D2, A6, A7)
◆ Interfaces de comunicação SPI, I2C (IIC) e UART (serial)
◆ Alimentação via USB ou jack DC (7–12V recomendado)
◆ Regulador de tensão integrado e LEDs de estado (TX, RX, alimentação)
◆ Dois conectores ICSP para programação direta
◆ Ideal para ensino, prototipagem e projetos STEAM
ESPECIFICAÇÕES
• Microcontrolador: ATmega328P-AU
• Tensão de funcionamento: 5V
• Tensão de entrada recomendada: DC 7–12V
• Frequência de clock: 16 MHz
• Memória Flash: 32 KB
- Qauntidade utilizada pelo bootloader: 0.5 KB
• SRAM: 2 KB
• EEPROM: 1 KB
• Portas digitais independentes: 5 (D5–D9)
- Com PWM: 3 (D5, D6, D9)
- Sem PWM: 2 (D7, D8)
• Interface digital dupla: D3–D4
• Entradas analógicas: 4 (A0–A3)
• Interface joystick: D2, A6, A7
• Corrente DC por pino I/O: 20 mA
• Interfaces de comunicação
- SPI
- I2C (IIC)
- UART (serial)
• Conectividade: RJ11 6P6C (EASY Plug)
• Dimensões: 100 x 65 x 18 mm
• Peso: 55.5 g

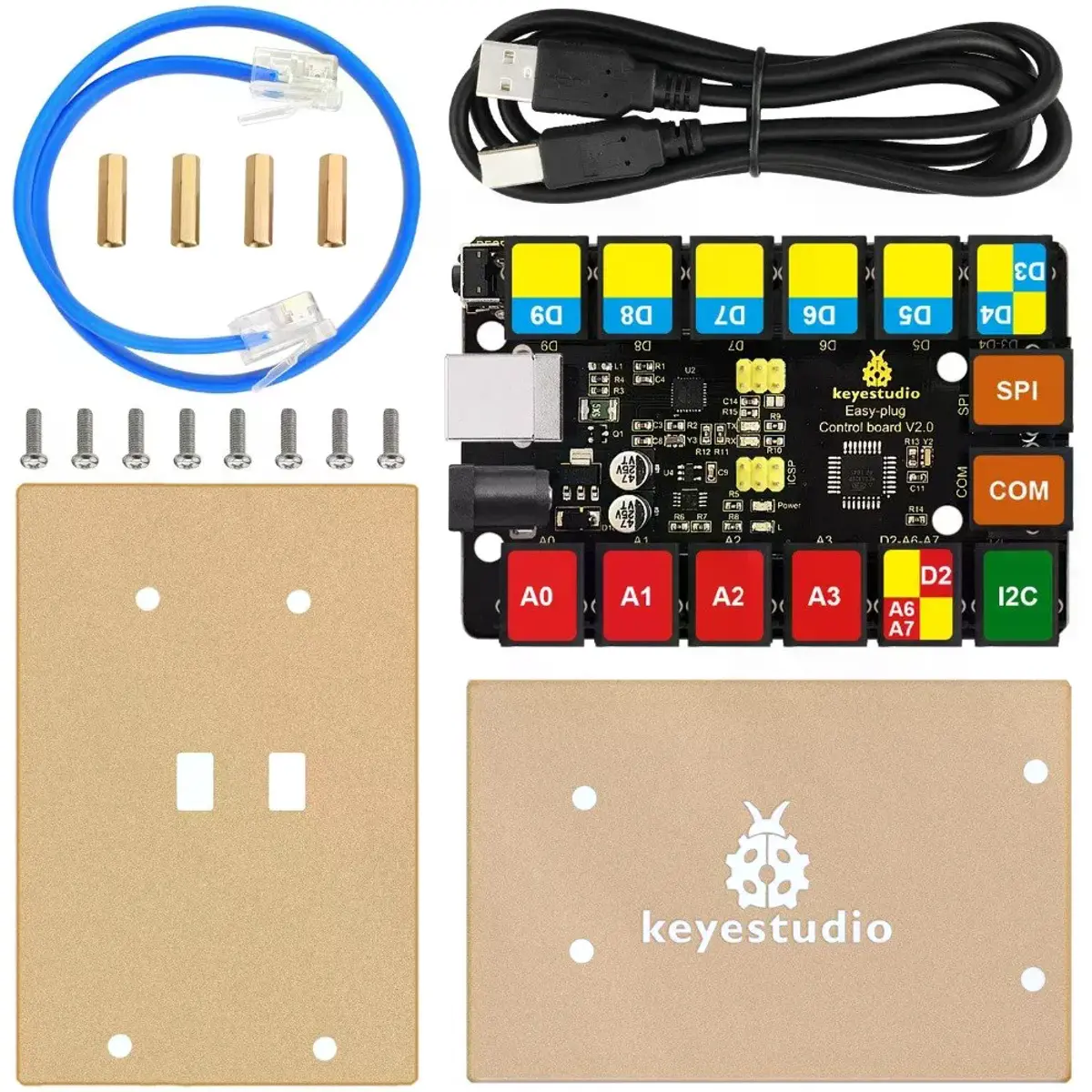

CONTEÚDO DA EMBALAGEM
• 1 x KS0240 Keyestudio EASY Plug Control Board V2.0
• 2 x Painéis acrílicos
• 1 x Cabo RJ11 30 cm
• 1 x Cabo USB 1 m
• 4 x Espaçadores M3x15
• 8 x Parafusos M3x10
NOTAS
• Os conectores RJ11 integram automaticamente VCC e GND, simplificando a ligação de sensores e módulos.
• A interface RJ11 segue uma pinagem própria da Keyestudio — módulos de outras marcas com RJ11 podem não ser compatíveis devido a diferentes sequências internas de ligação.
• Os pinos A6 e A7 estão disponíveis através da interface dedicada (ex.: joystick) e funcionam apenas como entradas analógicas.
• Compatível com Arduino IDE (selecionando uma placa baseada em ATmega328).
