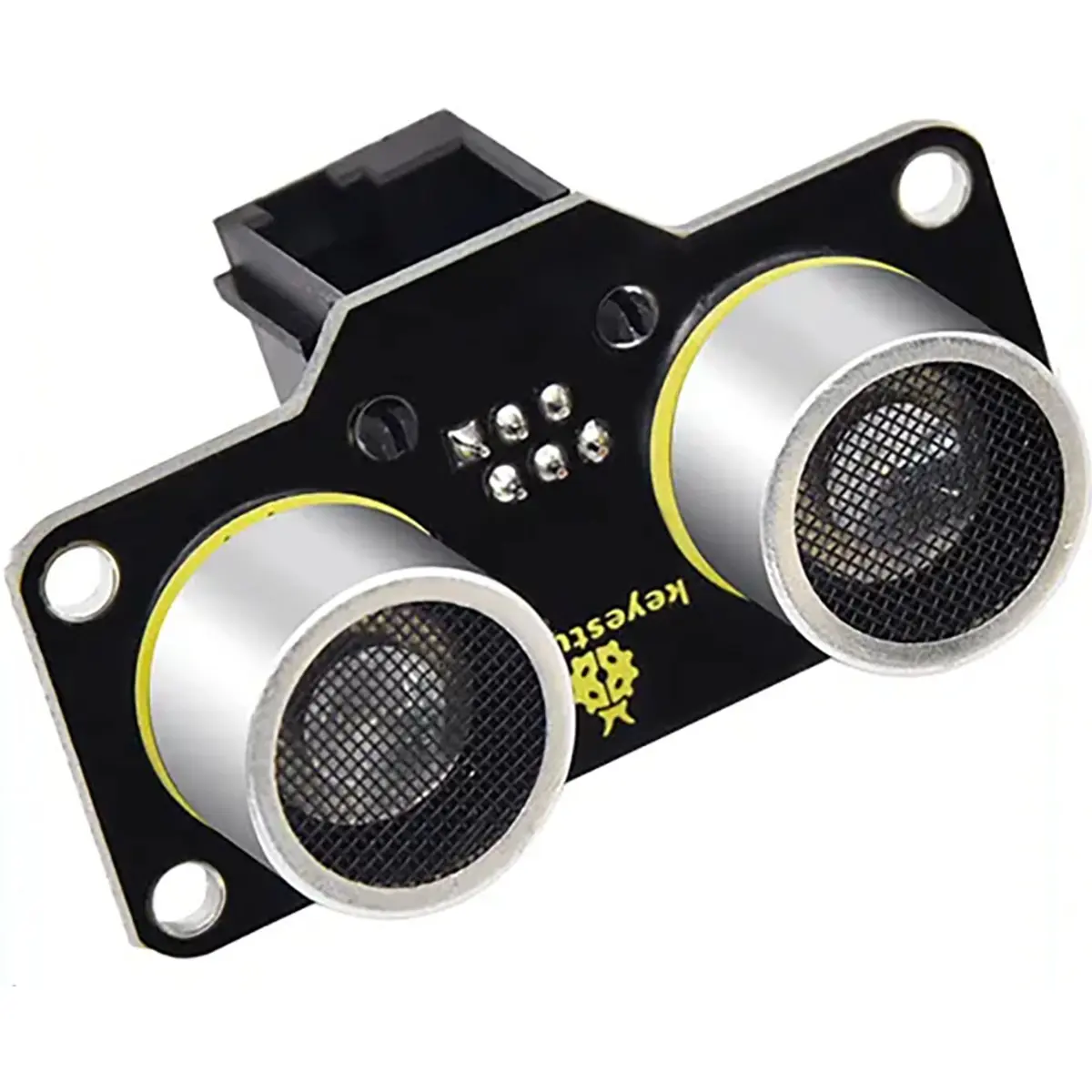

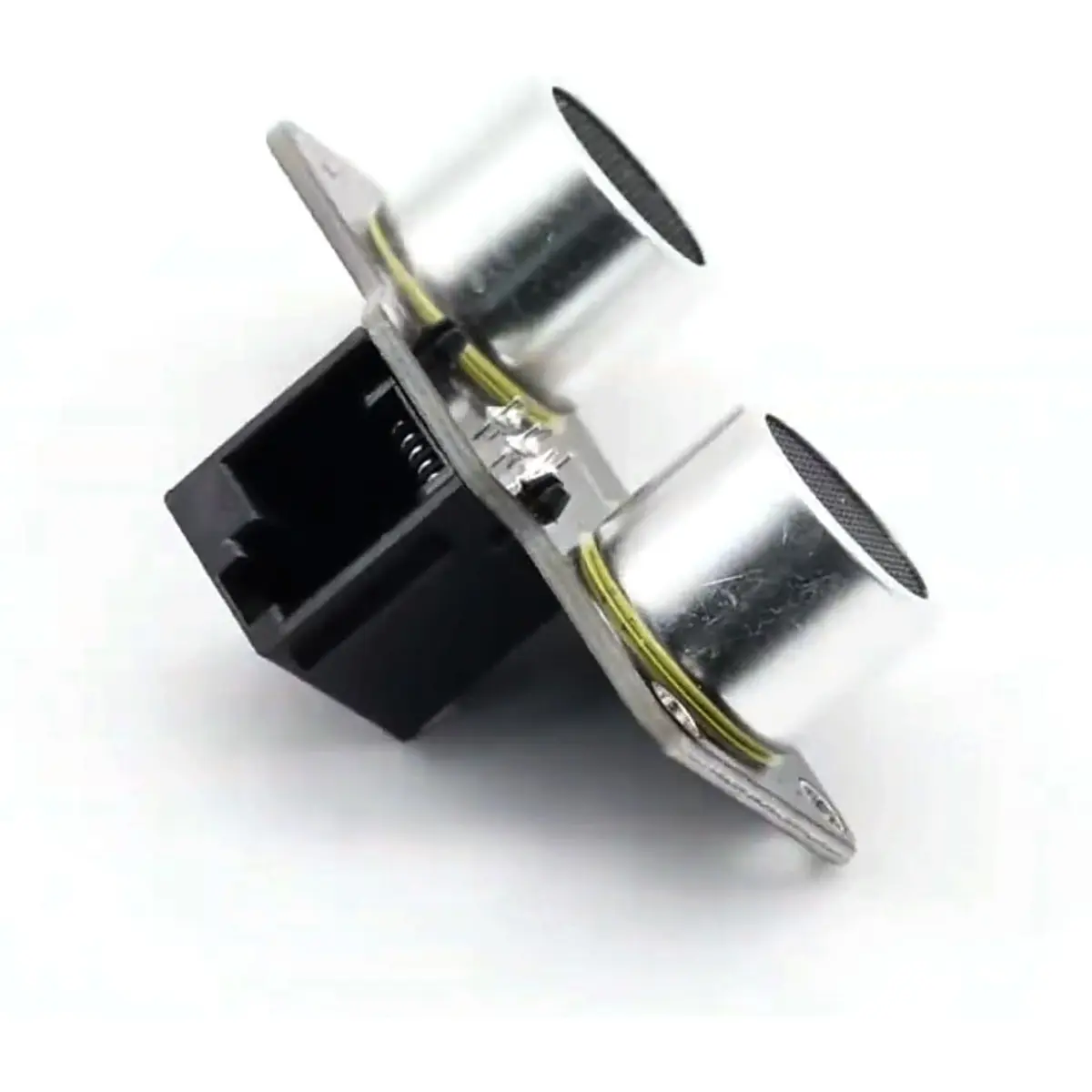

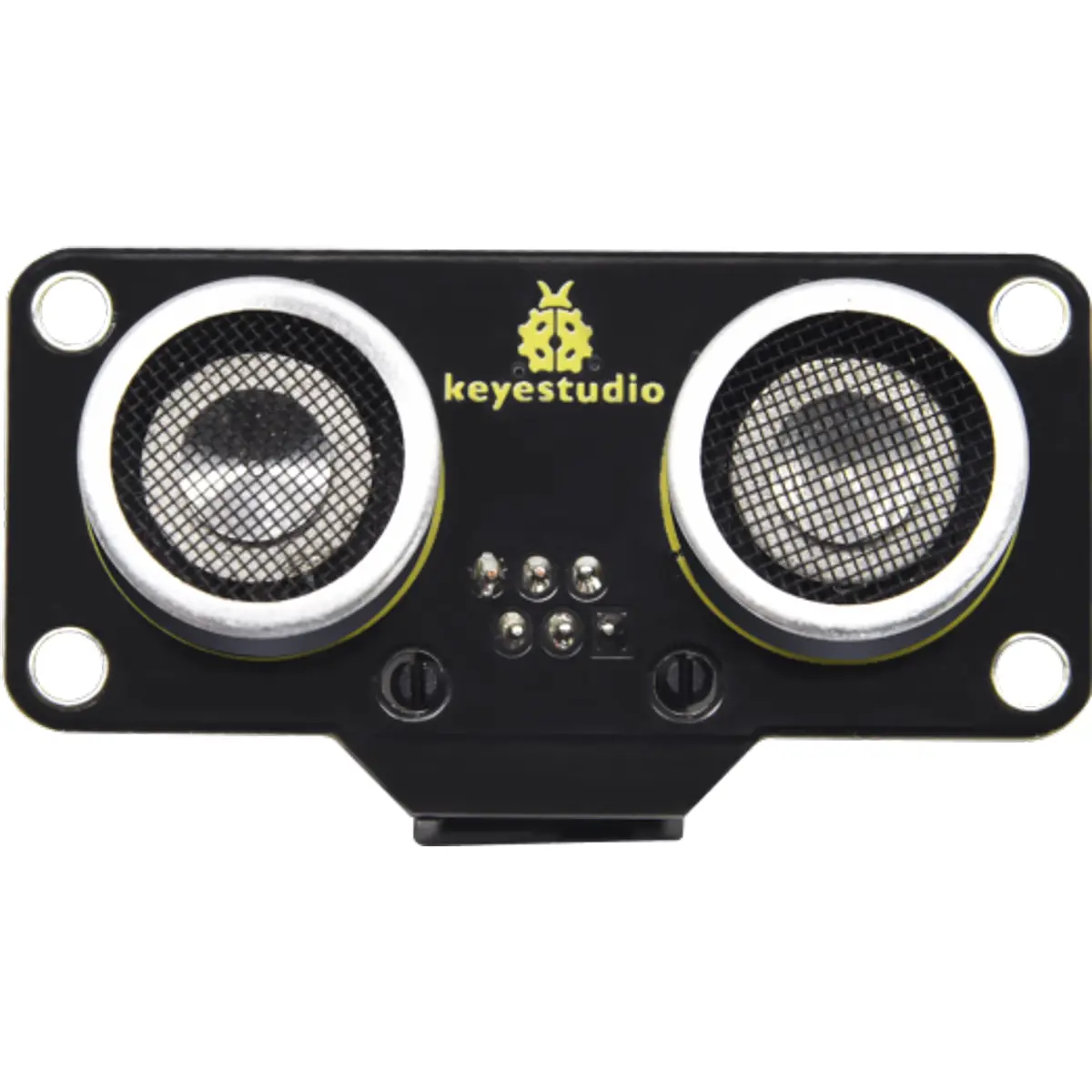

O sensor ultrassónico Keyestudio EASY Plug SR01 (KS2003) é uma solução prática e fiável para medição de distâncias em projetos eletrónicos e robóticos. Baseado no chip CS100A, utiliza comunicação simples do tipo Trigger/Echo TTL, oferecendo leituras estáveis e precisas, sendo ideal para aplicações como deteção de obstáculos, automação e sistemas anti-intrusão.

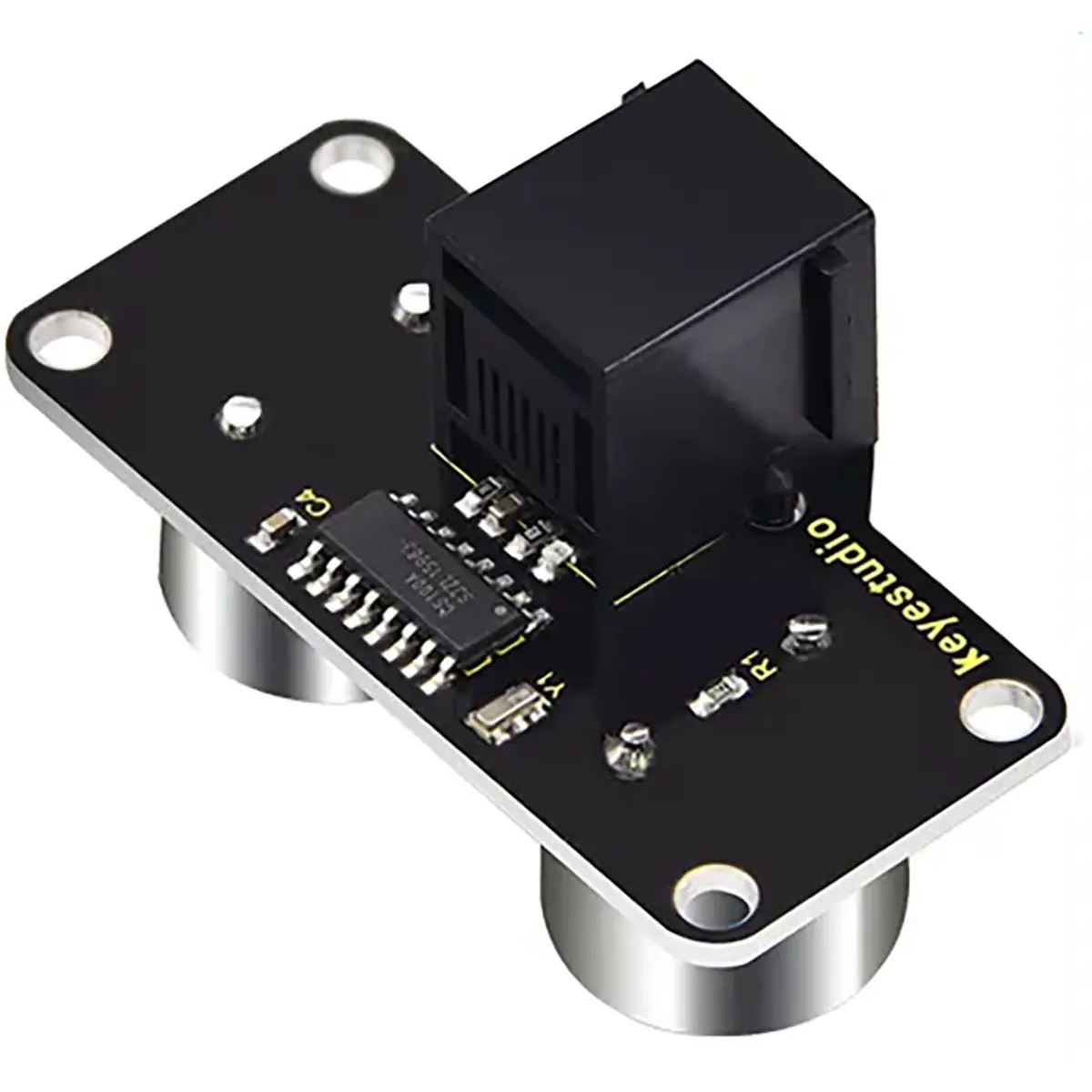

Compatível com sistemas Easy Plug V2.0 (com conector RJ11), este módulo integra transmissor e recetor ultrassónico, além de circuito de controlo dedicado. A interface Trigger/Echo TTL permite uma integração direta com microcontroladores, garantindo simplicidade de implementação e elevada fiabilidade.
PRINCIPAIS CARACTERÍSTICAS
◆ Medição de distância por ultrassons com elevada precisão e estabilidade
◆ Comunicação simples via Trigger/Echo TTL
◆ Alcance de deteção entre 4 cm e 300 cm
◆ Baseado no chip CS100A para desempenho fiável
◆ Frequência de funcionamento de 40 kHz
◆ Interface RJ11 compatível com sistemas Easy Plug V2.0
◆ Ângulo de medição de aproximadamente 15°
◆ Fácil integração com Arduino e outros microcontroladores
◆ Estrutura com furos de fixação para montagem simples
◆ Adequado para robótica, automação e sistemas de segurança
ESPECIFICAÇÕES
• Alimentação
- Tensão de funcionamento: 3.3 – 5 V DC
- Corrente de funcionamento: 65 mA
• Desempenho
- Frequência ultrassónica: 40 kHz
- Distância mínima: 4 cm
- Distância máxima: 300 cm
- Ângulo de medição: 15°
• Interface e controlo
- Tipo de interface: RJ11
- Comunicação: Trigger/Echo TTL
- Sinal de trigger: impulso TTL de 10 μs
• Características físicas
- Dimensões: 49 × 26 × 28 mm
- Peso: aproximadamente 9.2 – 9.7 g
NOTAS
• Requer placa de controlo compatível Easy Plug V2.0 para ligação direta via RJ11.
• Compatível com Arduino através de interface Trigger/Echo TTL.
• Distância calculada com base na velocidade do som (~340 m/s).
• Pode apresentar leituras menos precisas em superfícies irregulares ou absorventes.
