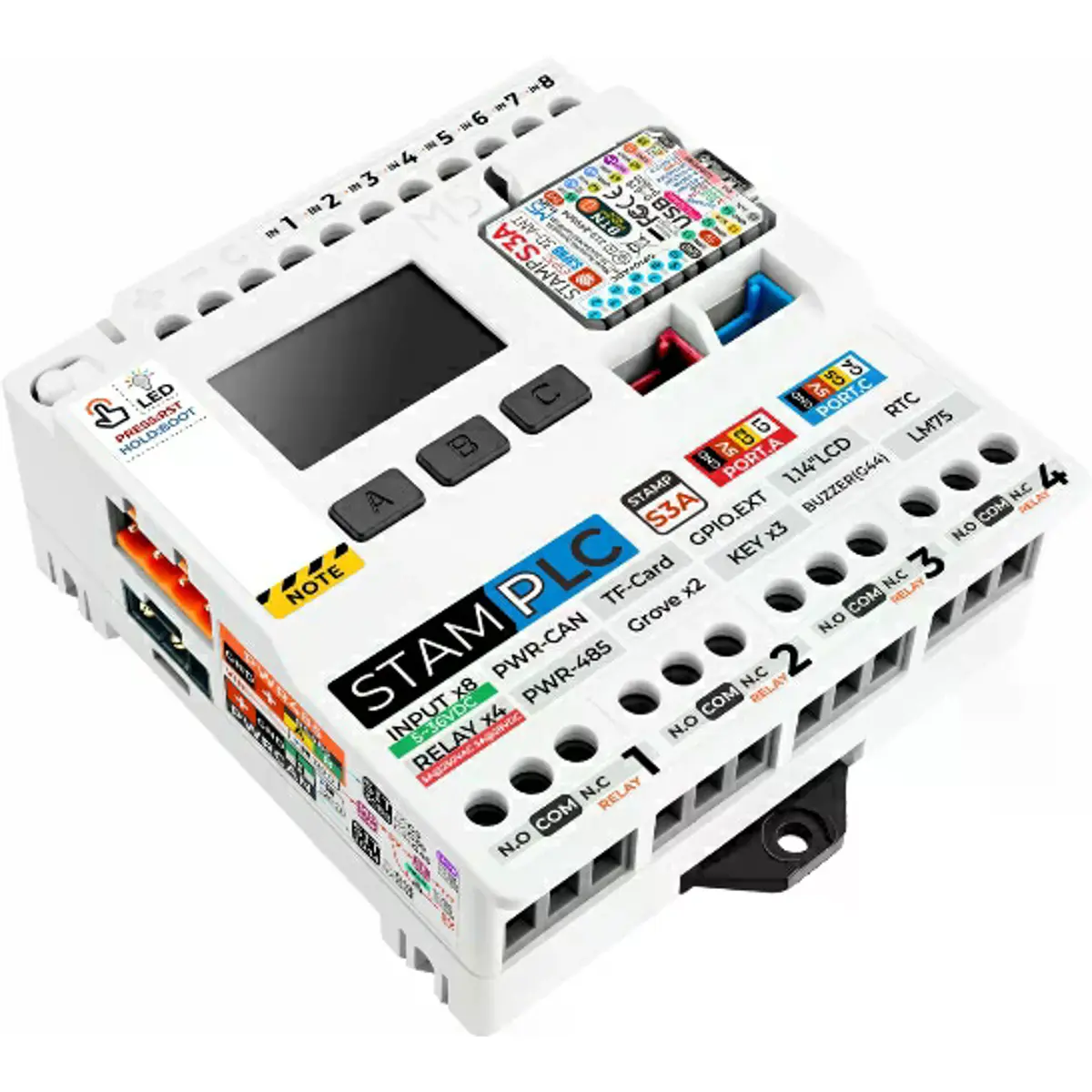

O M5Stack StamPLC é um controlador lógico programável (PLC) para IoT, concebido para automação industrial e monitorização remota. Baseado no módulo de controlo StampS3A, oferece capacidades de processamento potentes e conectividade sem fios eficiente. Em termos de controlo, o StamPLC disponibiliza 8 entradas digitais opto-isoladas e 4 saídas por relé (compatíveis com cargas AC e DC), além de uma porta GPIO.EXT e 2 interfaces Grove, facilitando a integração simples e fiável de vários sensores e atuadores.
As interfaces integradas PWR-CAN e PWR-485 permitem a ligação direta a redes de campo industriais, suportando transmissão de dados remota e controlo centralizado. Para interação homem-máquina, o dispositivo inclui um ecrã a cores de 1,14", botão RESET/BOOT, 3 botões de utilizador e buzina, permitindo a configuração de parâmetros em tempo real e monitorização de estado, com alertas em caso de anomalias.
Concebido para ambientes industriais exigentes, suporta uma alimentação de ampla gama (DC 6–36V) e montagem em calha DIN, garantindo instalação segura. Possui ainda um slot para cartão Micro SD para armazenamento de dados e atualização de firmware. O sistema de monitorização ambiental inclui sensores de temperatura (LM75) e de tensão/corrente (INA226), fornecendo feedback em tempo real, enquanto o módulo RTC (RX8130CE) assegura a sincronização horária e registo preciso de eventos. O firmware de fábrica envia os dados automaticamente para a plataforma cloud EZDATA da M5, permitindo páginas de monitorização e acesso remoto conveniente.
Este produto é ideal para automação industrial, monitorização remota, fabrico inteligente e outras aplicações semelhantes.

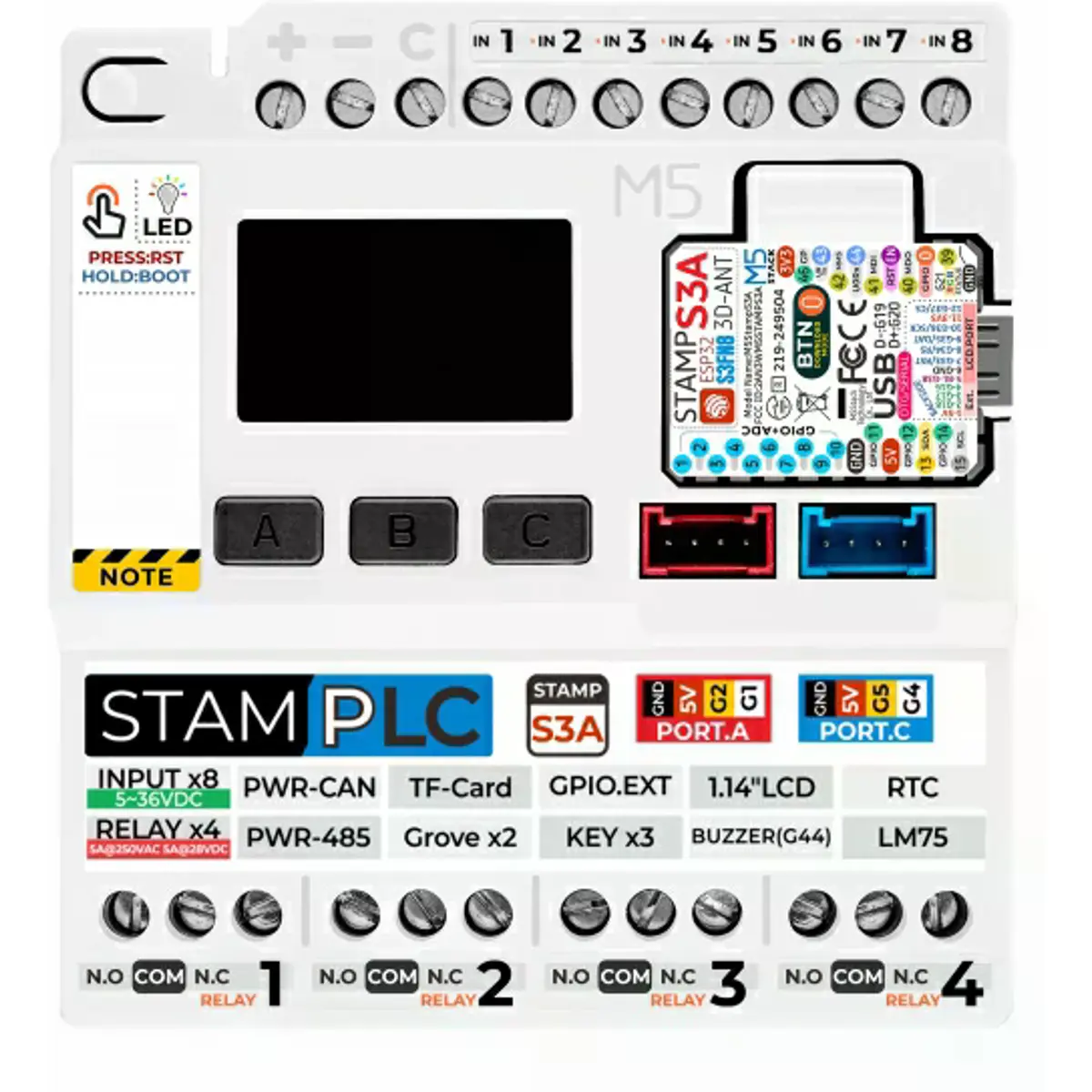

PRINCIPAIS CARACTERÍSTICAS
● Módulo de Controlo StampS3A (ESP32-S3FN8)
● Monitorização Cloud EZData
● 8 Entradas Digitais Opto-isoladas
● 4 Saídas por Relé (AC/DC)
● Ecrã a Cores de 1.14” (ST7789v2)
● Interfaces PWR-CAN e PWR-485
● Suporte de Alimentação DC 6–36V
● Sensor de Tensão/ Corrente
● Sensor de Temperatura Interno
● Botões de Utilizador
● Slot para Cartão Micro SD
● Montagem em Calha DIN
● Buzzer
● Interface Grove
● Módulo RTC
● Plataformas de Desenvolvimento:
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
APLICAÇÕES
◾ Automação Industrial e Controlo Remoto
◾ Sistemas de Controlo Distribuído
◾ Fabrico Inteligente
ESPECIFICAÇÕES
◾ Módulo de Controlo
- StampS3A com ESP32-S3FN8
- Flash: 8MB
- Wi-Fi 2.4GHz
◾ Entradas Digitais
- 8 entradas opto-isoladas

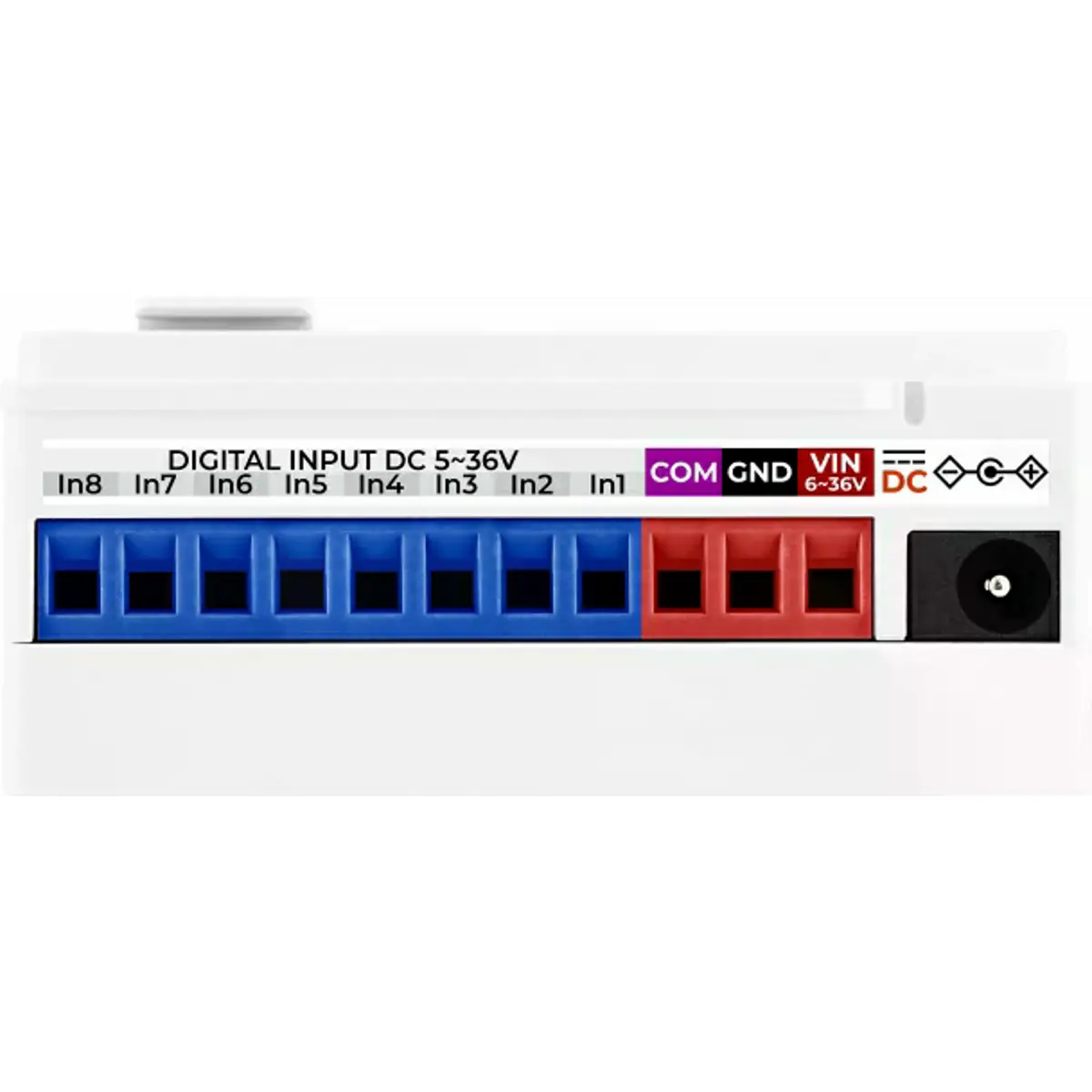

- Gama de tensão de entrada: DC 5–36V

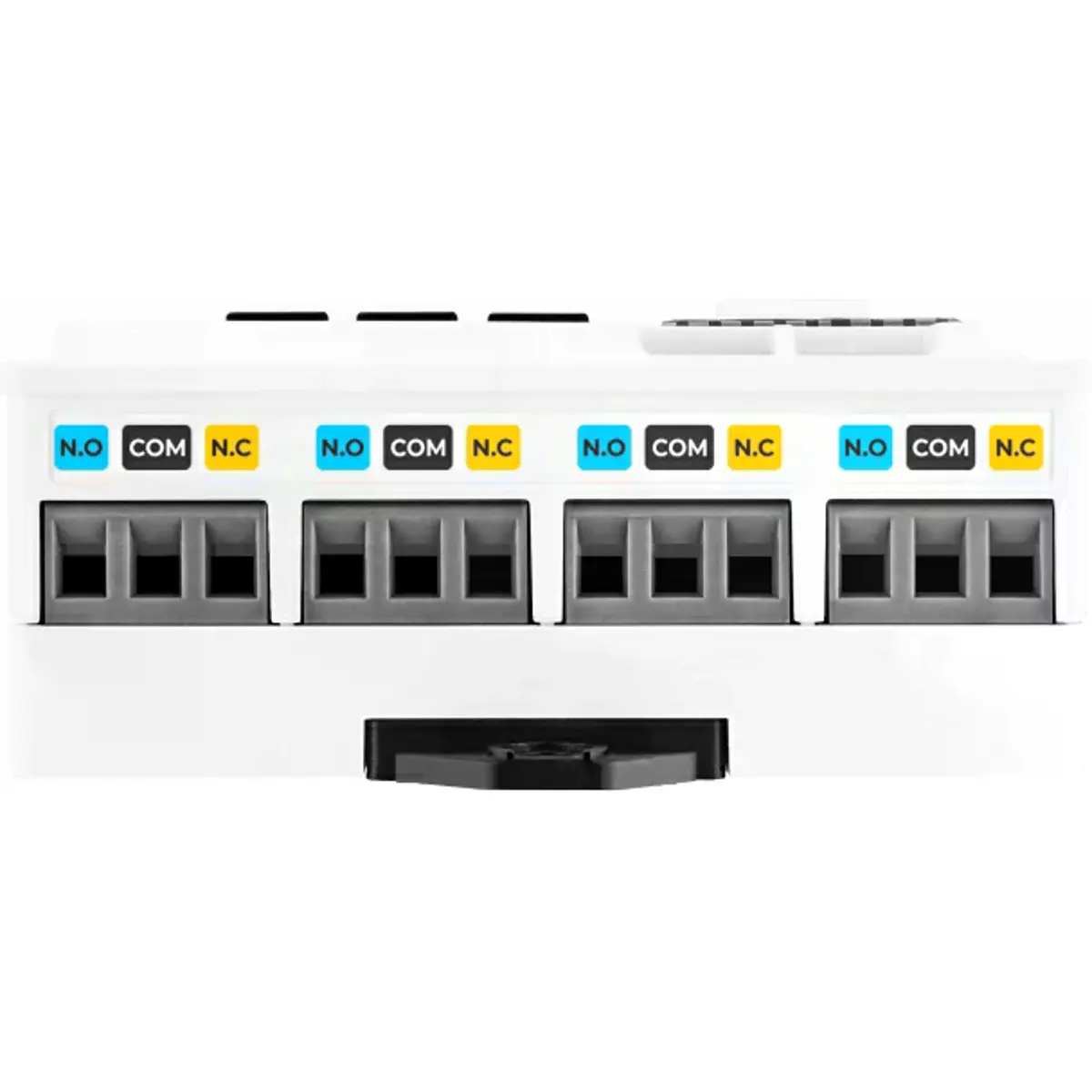

◾ Saídas Digitais (Relés)
- 4 saídas por relé
· AC: 5A @ 250V
· DC: 5A @ 28V
◾ Alimentação
- Gama de entrada: DC 6–36V @ 1A
- Conector: DC5521 (fêmea, 5.5 x 2.1mm, centro positivo, exterior negativo)

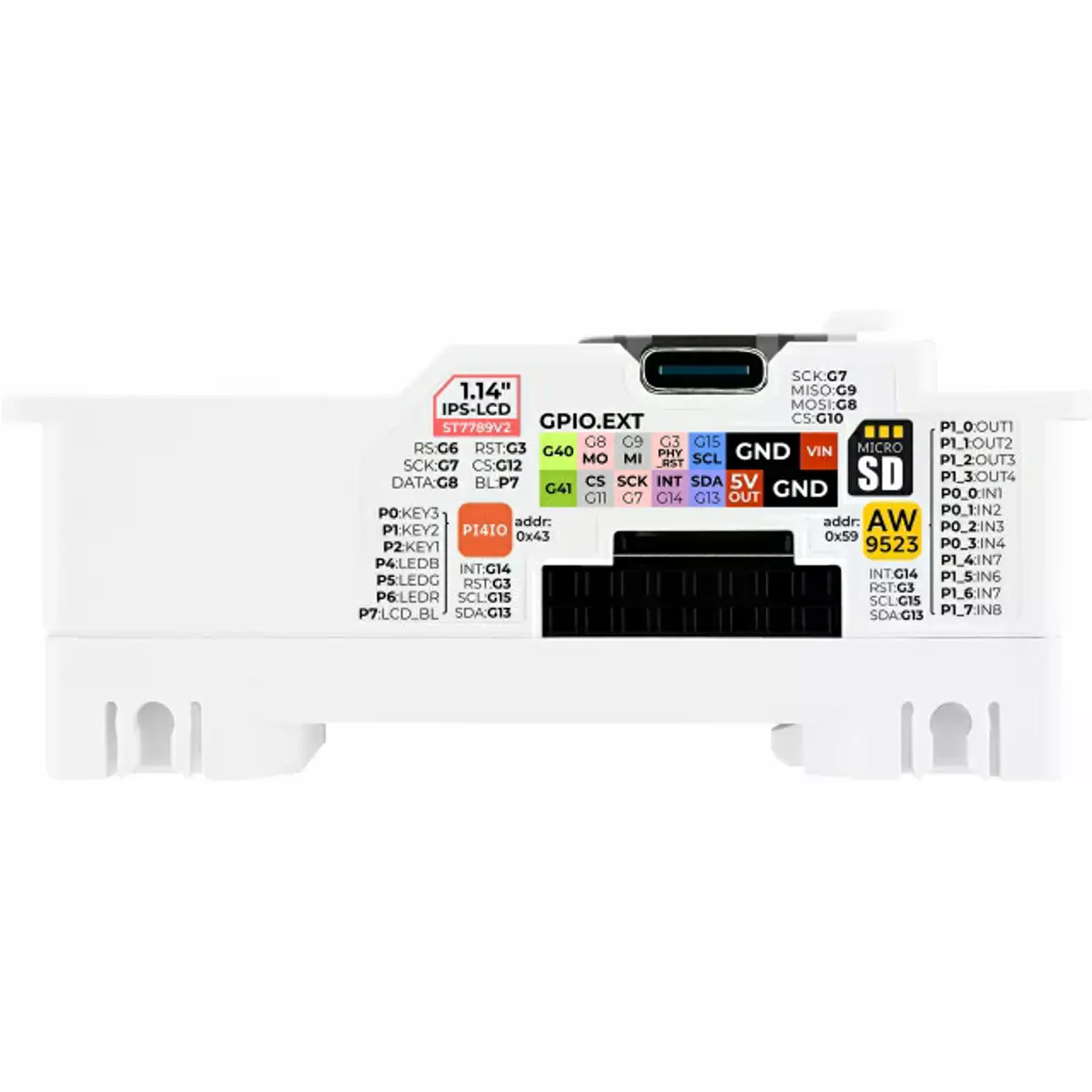

◾ Interfaces de Expansão

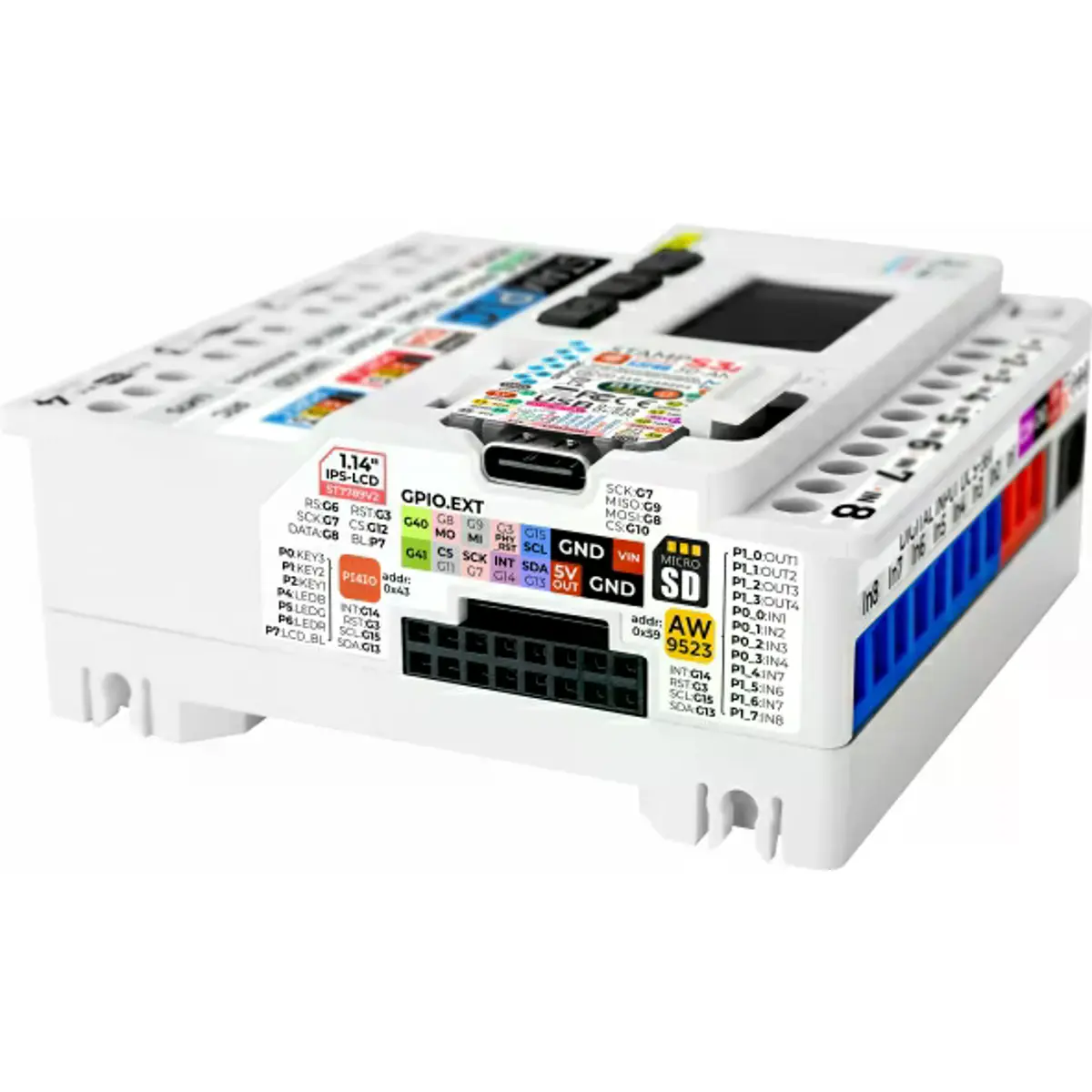

- Interface GPIO.EXT
- 2 interfaces Grove

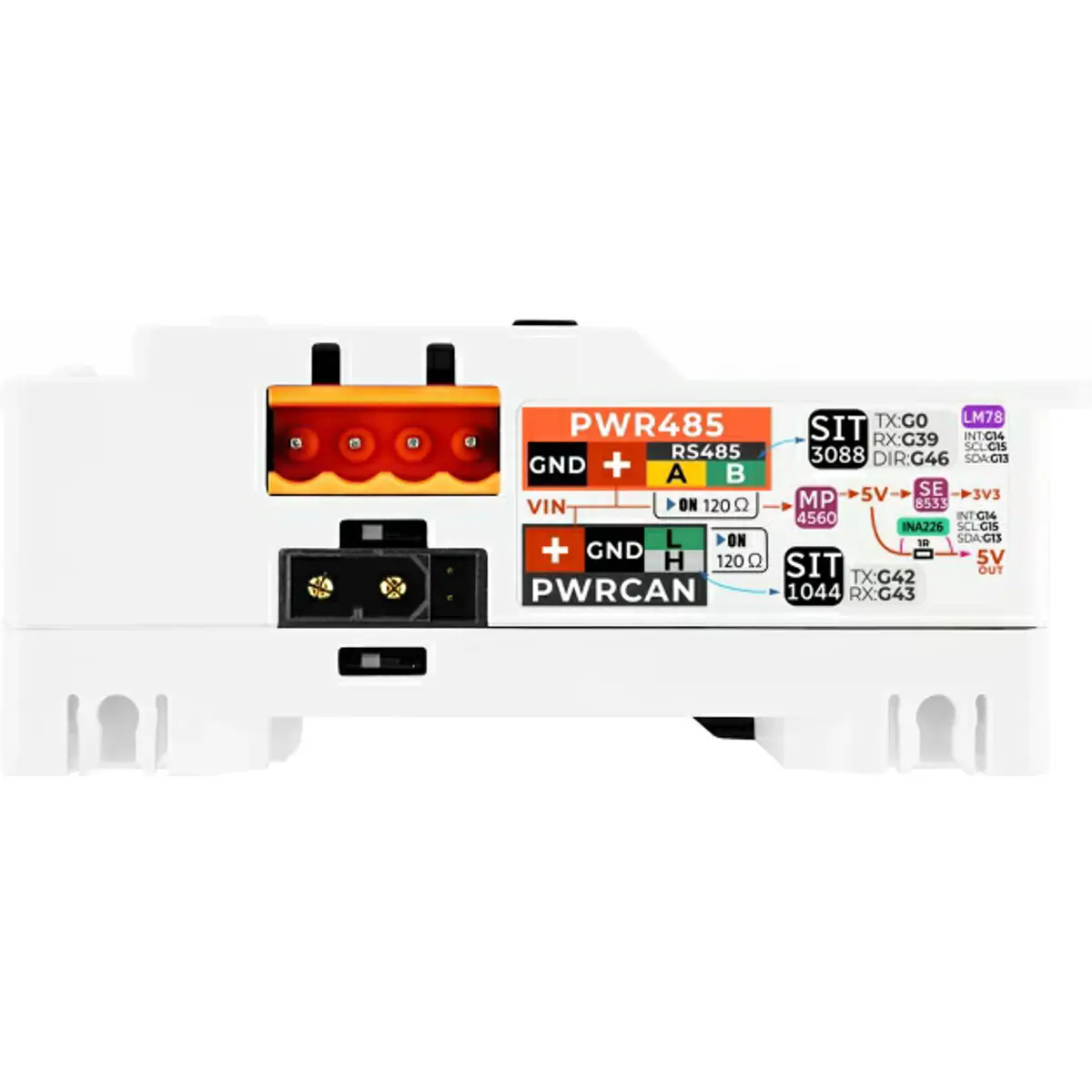

◾ Interfaces de Comunicação

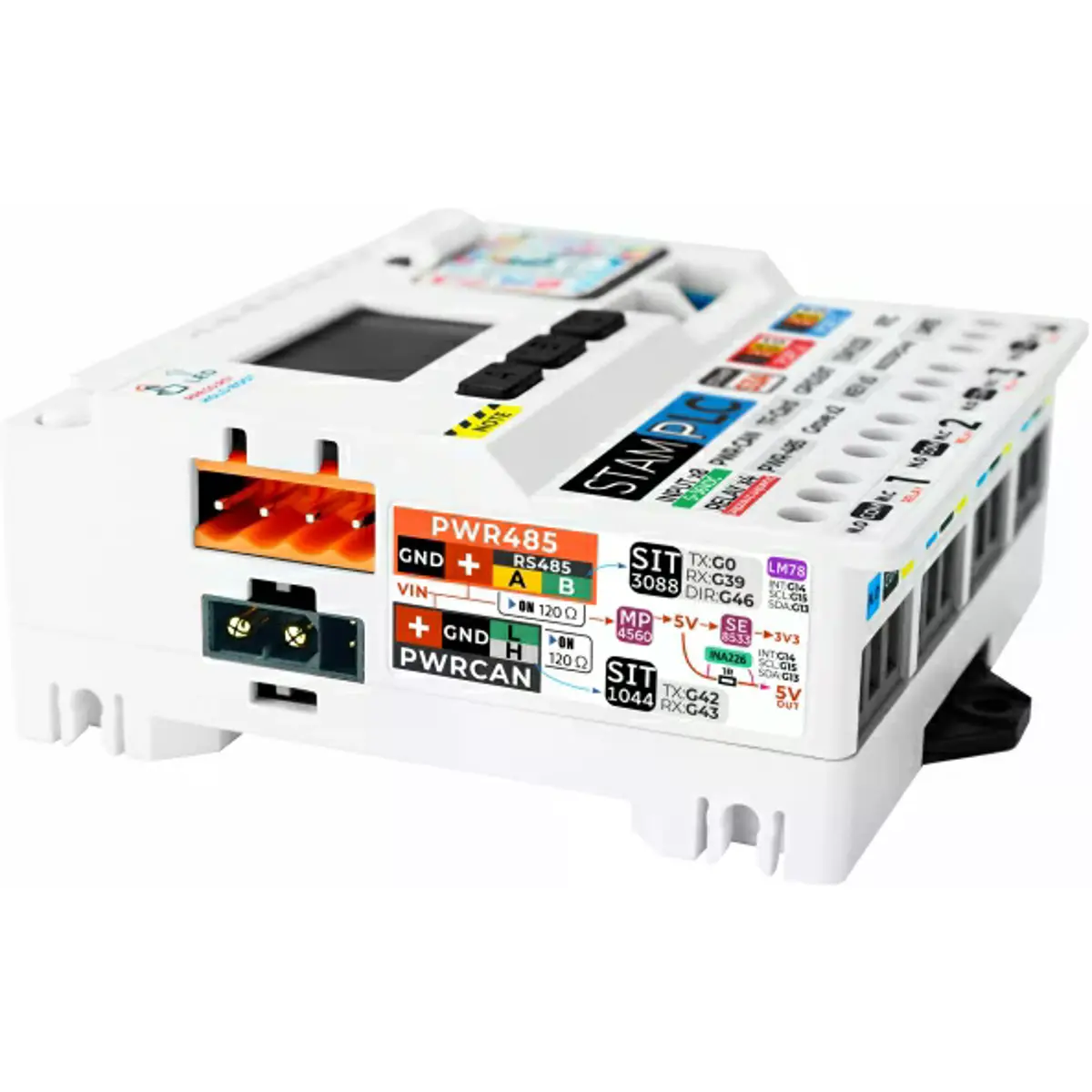

- PWR-CAN: XT30(2+2)PW-M
- PWR-485: HT3.96-4P
◾ Ecrã
- 1.14" a cores (135×240 px)
- Controlador: ST7789v2
◾ Controlo e Interação
- 1 botão RESET/BOOT
- 3 botões de utilizador
- Buzina
◾ Armazenamento de Dados: Slot para cartão Micro SD integrado
◾ Sensores
- Temperatura: LM75
- Tensão/corrente: INA226
- RTC: RX8130CE
◾ Capacidade de Carga das Portas IO
- Interface 2x8: DC 4.76V @ 700mA
- Porta Grove: DC 4.81V @ 700mA
◾ Consumo de Energia
- Corrente em standby:
· 5V: DC 5V @ 21.60mA
· 12V: DC 12V @ 15.22mA
- Corrente em operação:
· 5V: DC 5V @ 93.89mA
· 12V: DC 12V @ 47.84mA

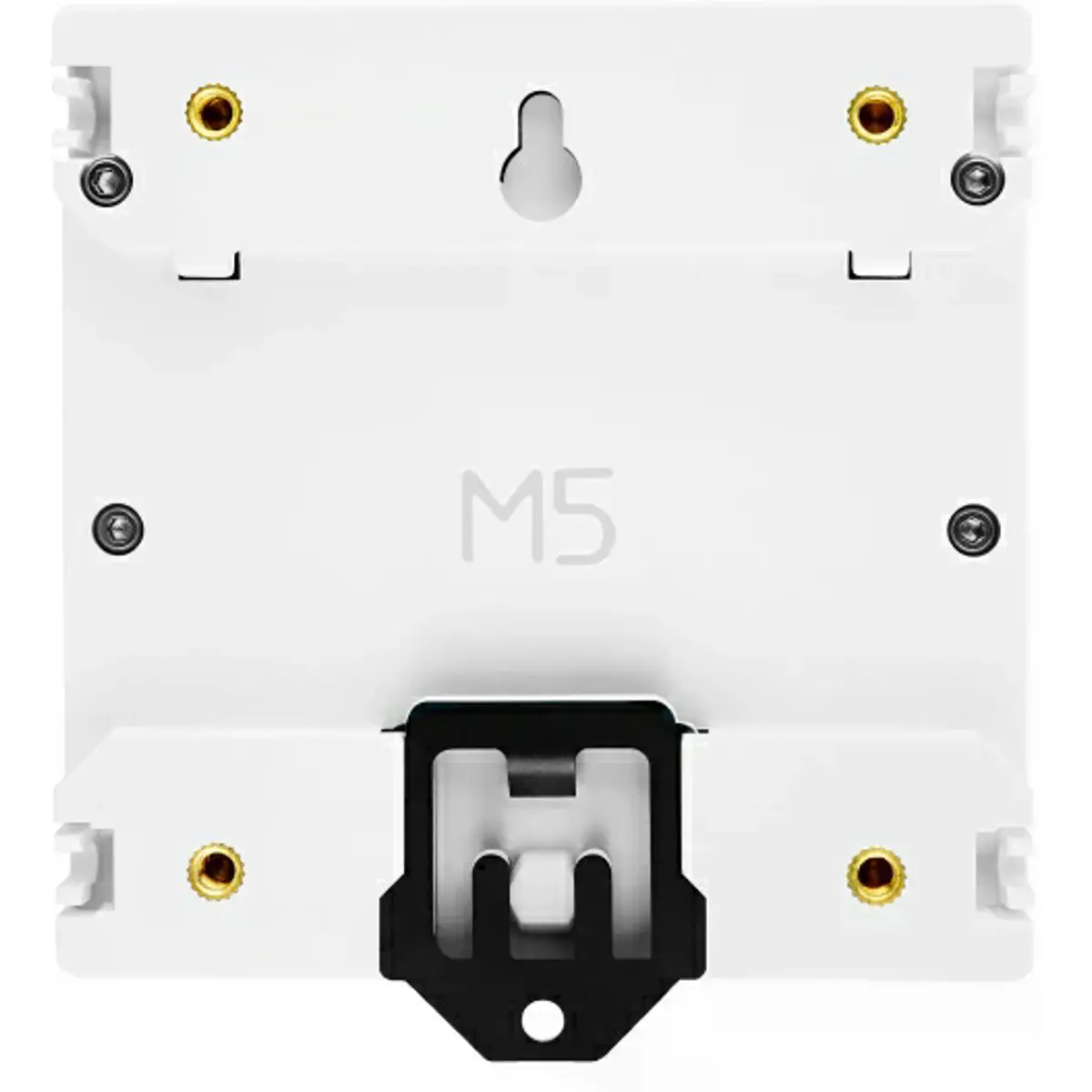

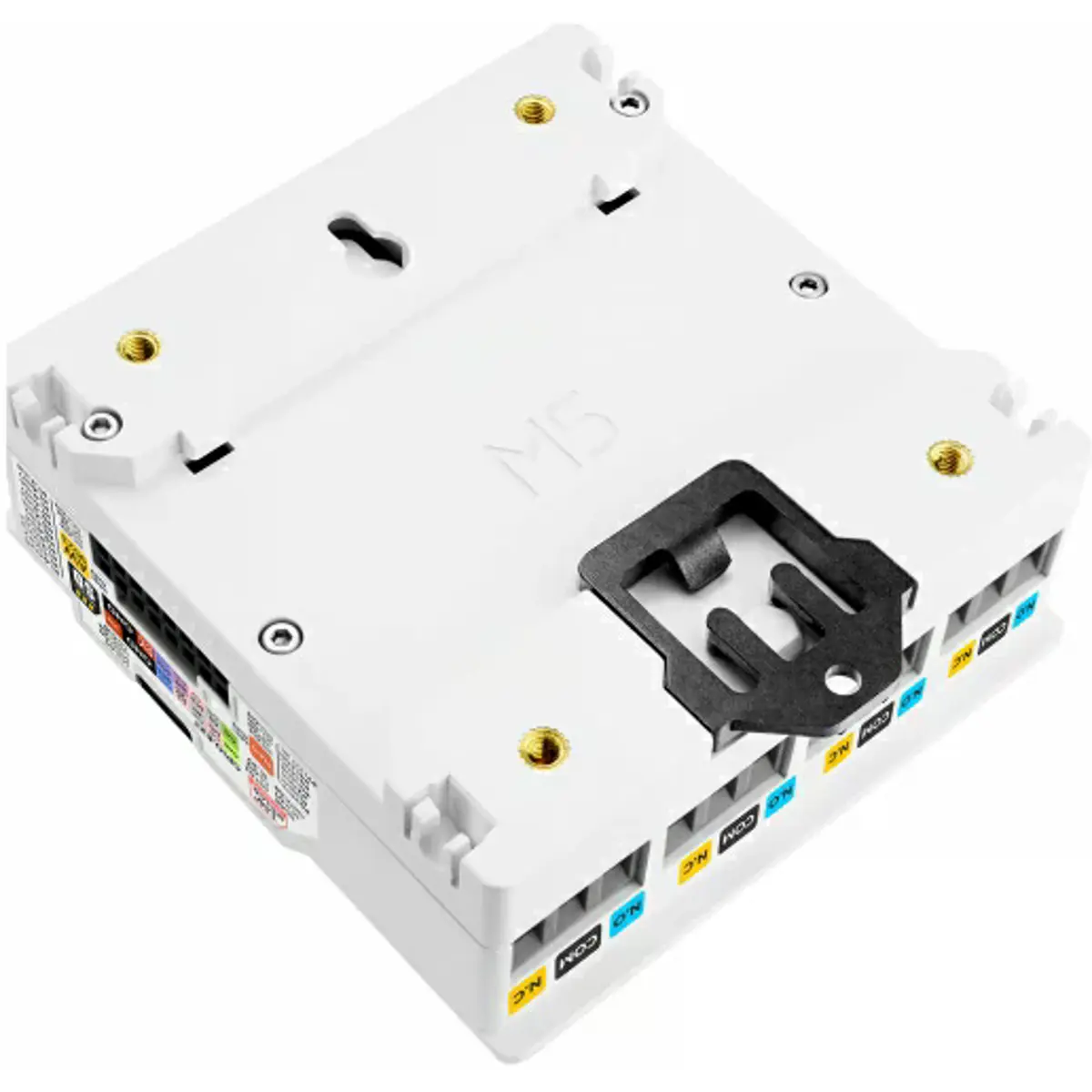

◾ Instalação Montagem em calha DIN
◾ Temperatura de Funcionamento: 0–40°C
◾ Dimensões e Peso
- Produto: 72.0 × 80.0 × 33.4mm
- Peso líquido: 140.0g
- Embalagem: 102.0 × 94.0 × 37.0mm
- Peso bruto: 163.7g
CONTEÚDO DA EMBALAGEM
◾ 1 x StamPLC
◾ 4 x Acessórios de Montagem
◾ 4 x Grampos de Fixação
NOTAS
◾Precauções com a Alimentação:
Os pinos de alimentação das interfaces PWR-CAN e PWR-485 estão ligados diretamente à fonte de alimentação principal. Certifique-se de que a tensão de entrada é compatível com os dispositivos externos ligados. Por exemplo, ao controlar unidades como a Unit Roller485 ou RollerCAN, recomenda-se uma entrada entre DC 6–16V para evitar danos.
◾ Modo de Transferência (Download Mode):
Para entrar em modo de transferência, ligue o cabo de dados e mantenha premido o botão Boot até o LED vermelho acender. Depois, solte o botão para iniciar o modo de transferência.
◾ Entradas Opto-isoladas:
Cada canal de entrada possui isolamento por optoacoplador, suportando sinais DC de 5–36V (nível alto/baixo), compatível com diferentes tipos de sensores.
