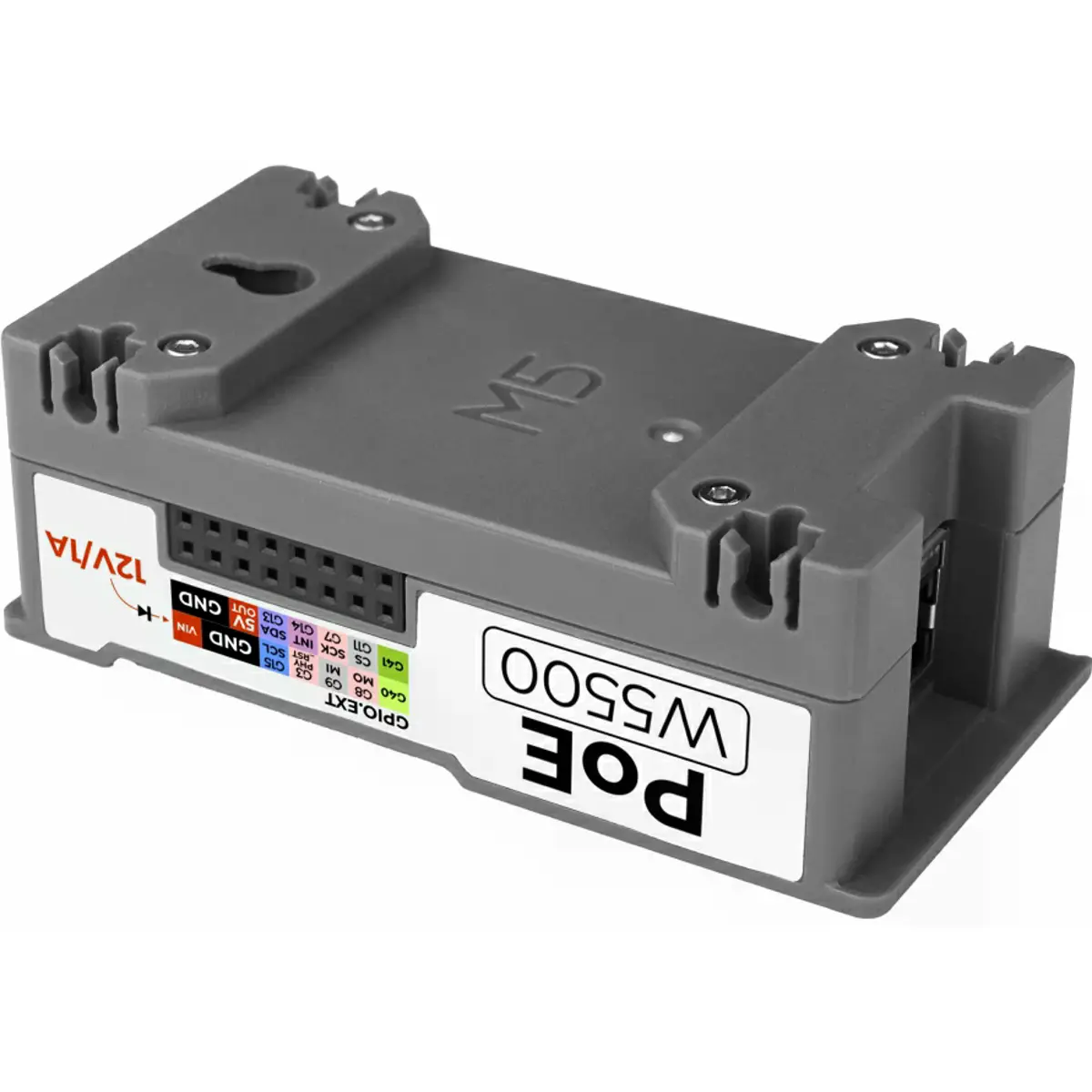

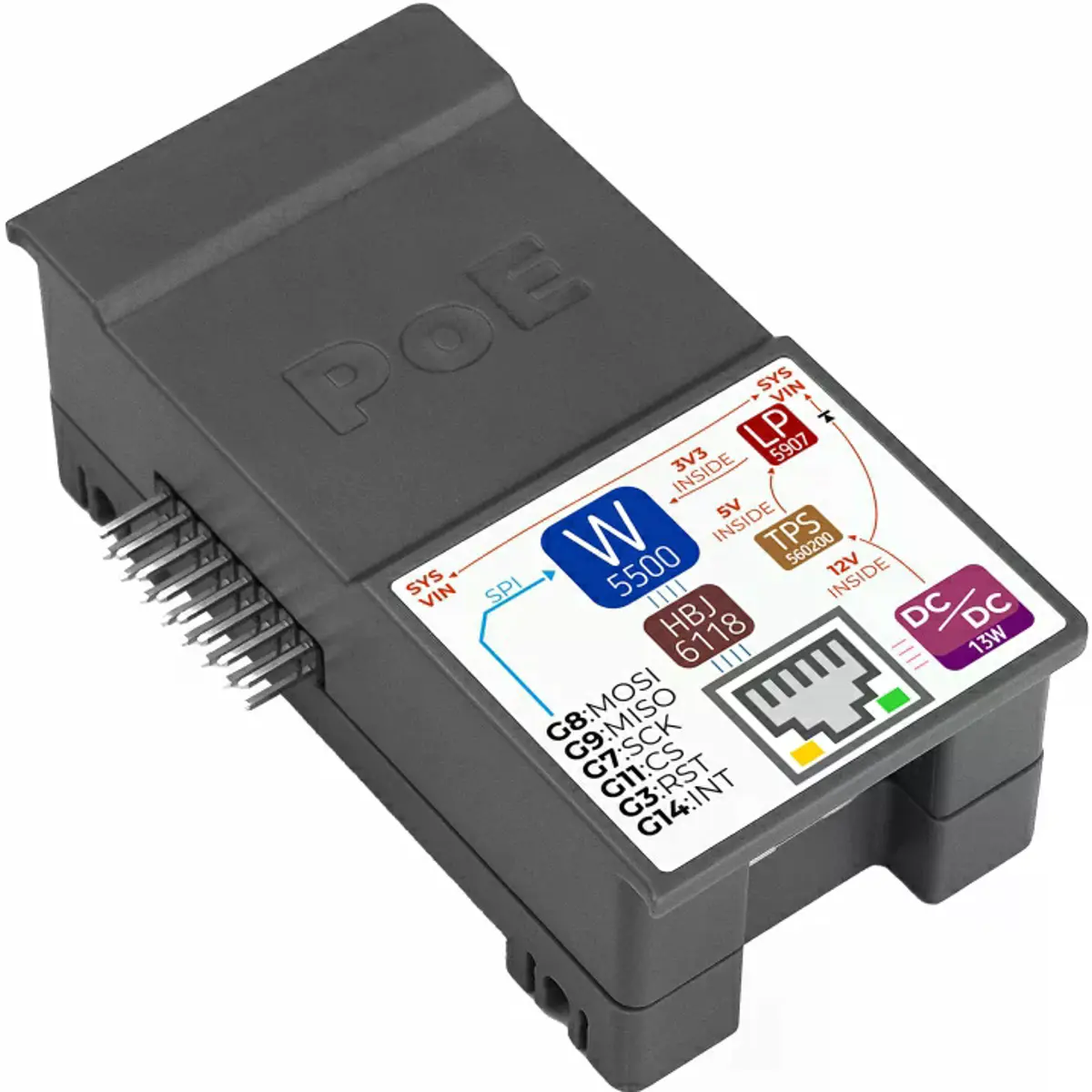

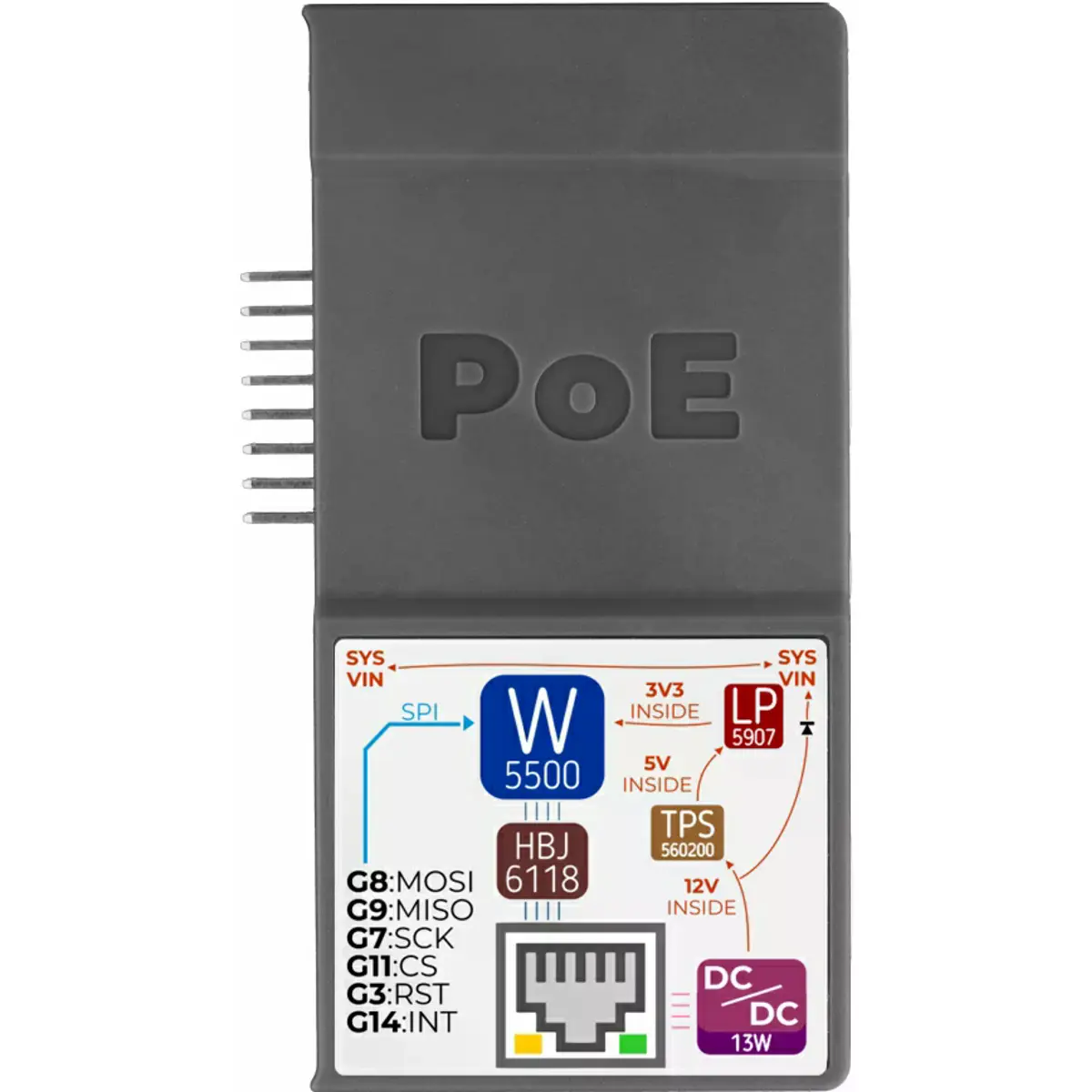

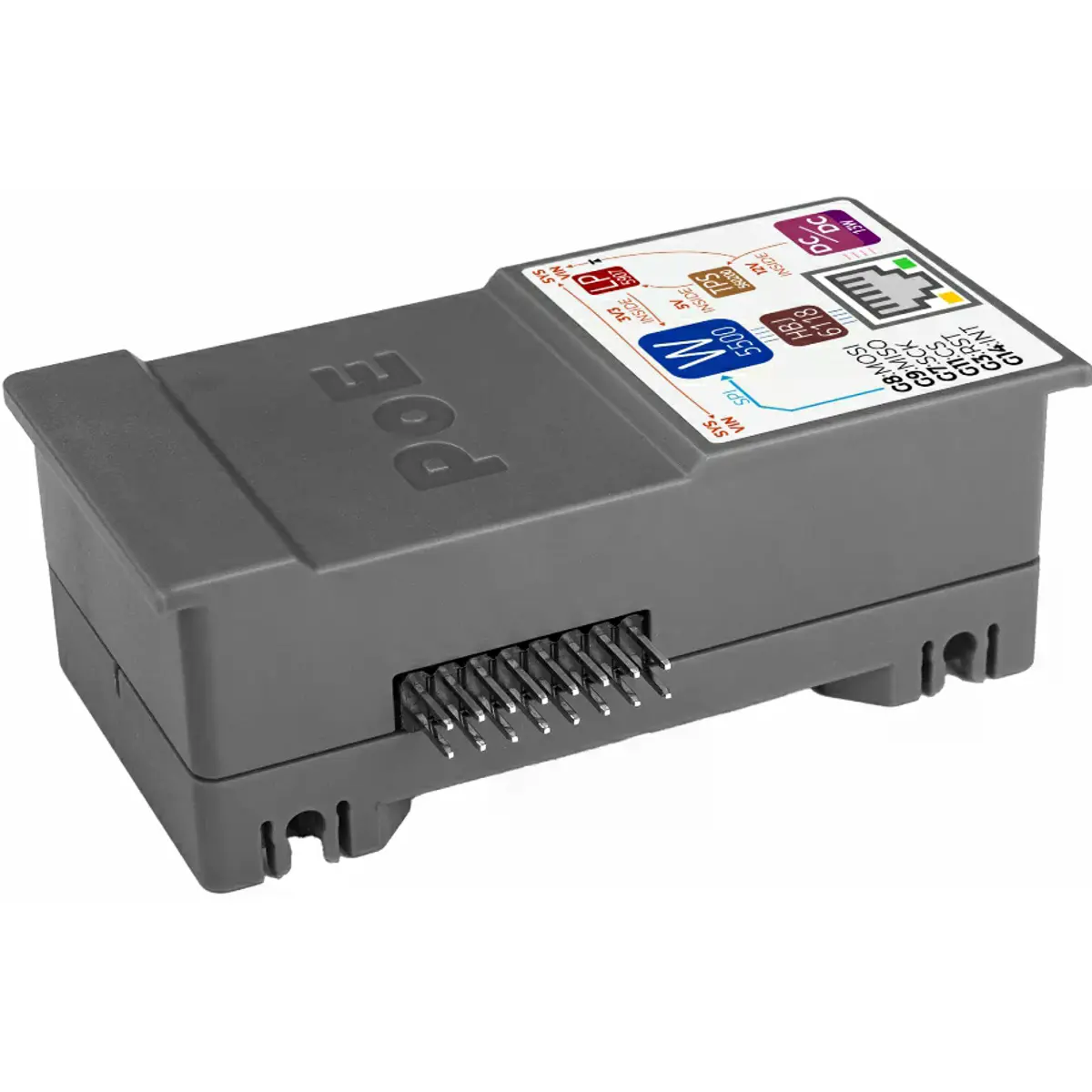

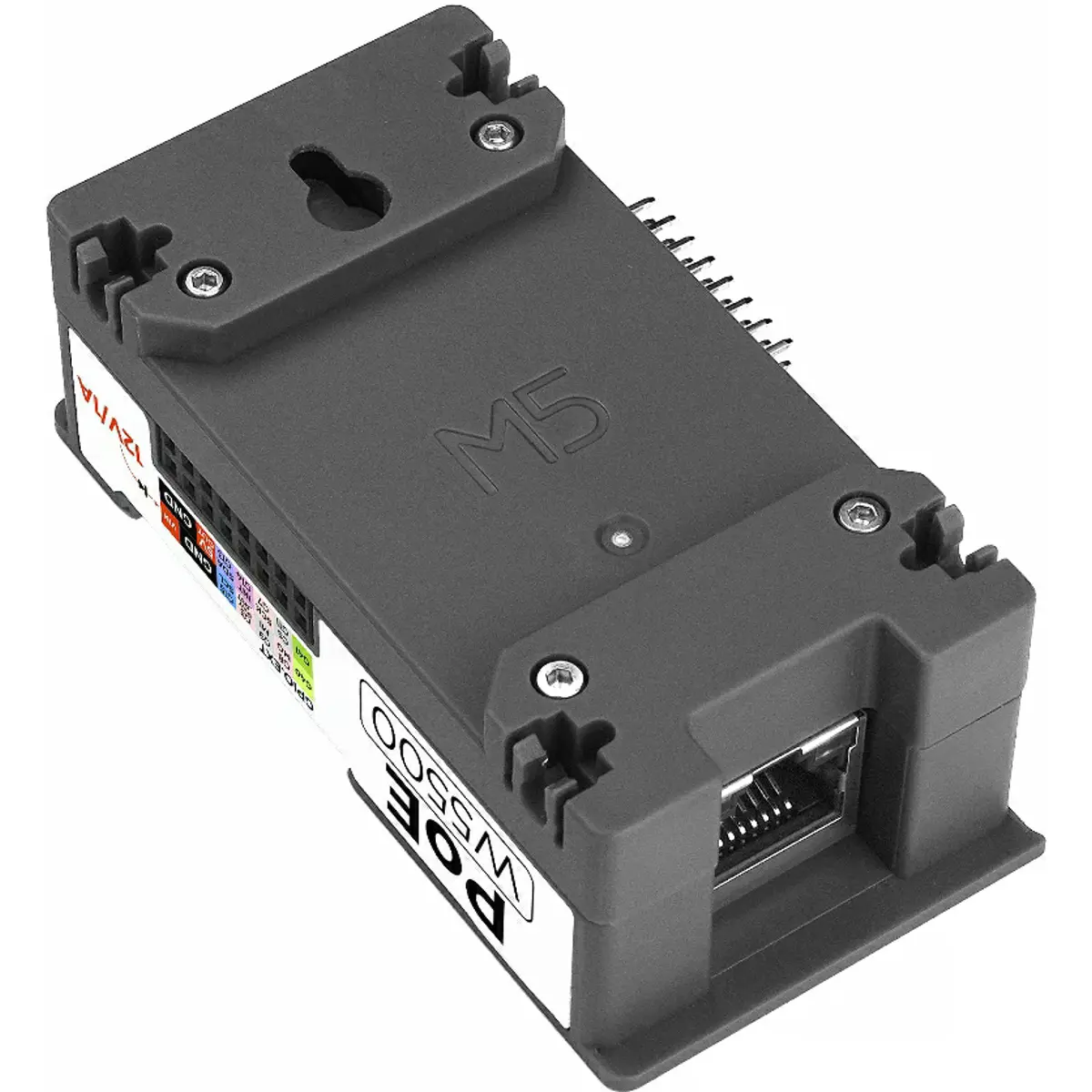

O PoE Module for StamPLC (W5500) é um módulo de interface Ethernet para o sistema StamPLC, baseado no controlador W5500, que permite comunicação em rede IP com elevada fiabilidade. Com suporte para Power over Ethernet (PoE), possibilita alimentação e transmissão de dados através de um único cabo RJ45, simplificando a instalação e reduzindo a cablagem.
Baseado no controlador Ethernet W5500 com pilha TCP/IP integrada, este módulo oferece comunicação eficiente via SPI e suporta múltiplos protocolos de rede, sendo ideal para aplicações como automação industrial, controlo de edifícios e monitorização energética.
PRINCIPAIS CARACTERÍSTICAS
◆ Controlador Ethernet W5500 com pilha TCP/IP integrada
◆ Suporte PoE (IEEE 802.3af) – alimentação e dados através de um único cabo RJ45
◆ Comunicação com o StamPLC via interface SPI
◆ Até 8 sockets de hardware independentes para comunicação simultânea
◆ Suporte de protocolos: TCP, UDP, ICMP, IPv4, ARP, IGMP e PPPoE
◆ Porta Ethernet RJ45 10/100 Mbps com negociação automática
◆ MAC e PHY integrados com suporte full-duplex e half-duplex
◆ Suporte para Wake-on-LAN (WOL)

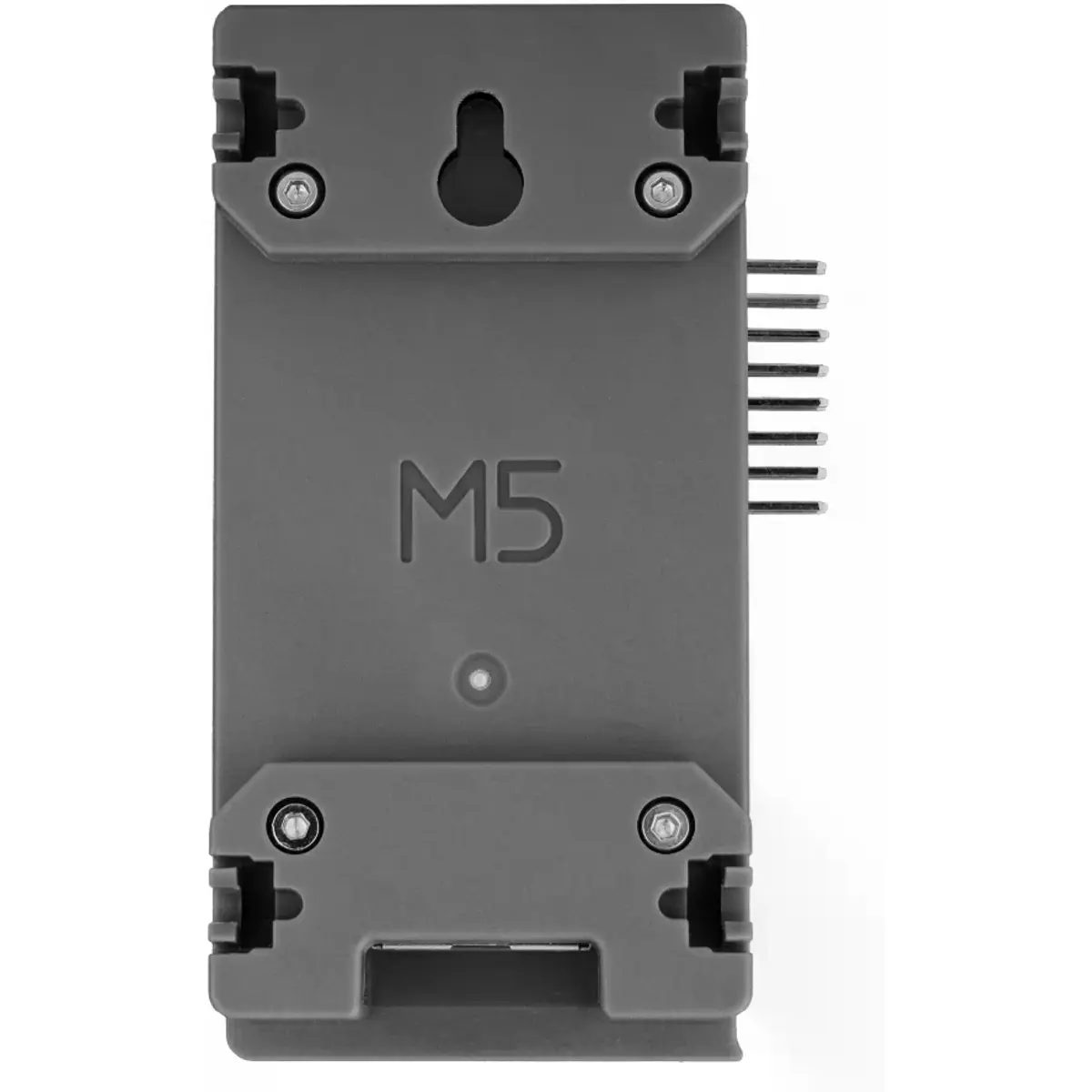

◆ Opções de montagem em calha DIN ou através de furos de fixação
◆ Integração com o ecossistema M5Stack (compatível com Arduino e UiFlow2)
ESPECIFICAÇÕES
• Comunicação
- Interface: SPI
- Controlador Ethernet: W5500
- Velocidade Ethernet: 10/100 Mbps (adaptativa)
• Rede
- Protocolos suportados:
· TCP
· UDP
· ICMP
· IPv4
· ARP
· IGMP
· PPPoE
- Sockets de hardware: 8 independentes
• Alimentação
- Métodos:
· PoE (IEEE 802.3af)
· DC 12 V
· DC 5 V
- Tensão PoE: 37 ~ 57 V
- Potência máxima PoE: 13 W
• Interfaces

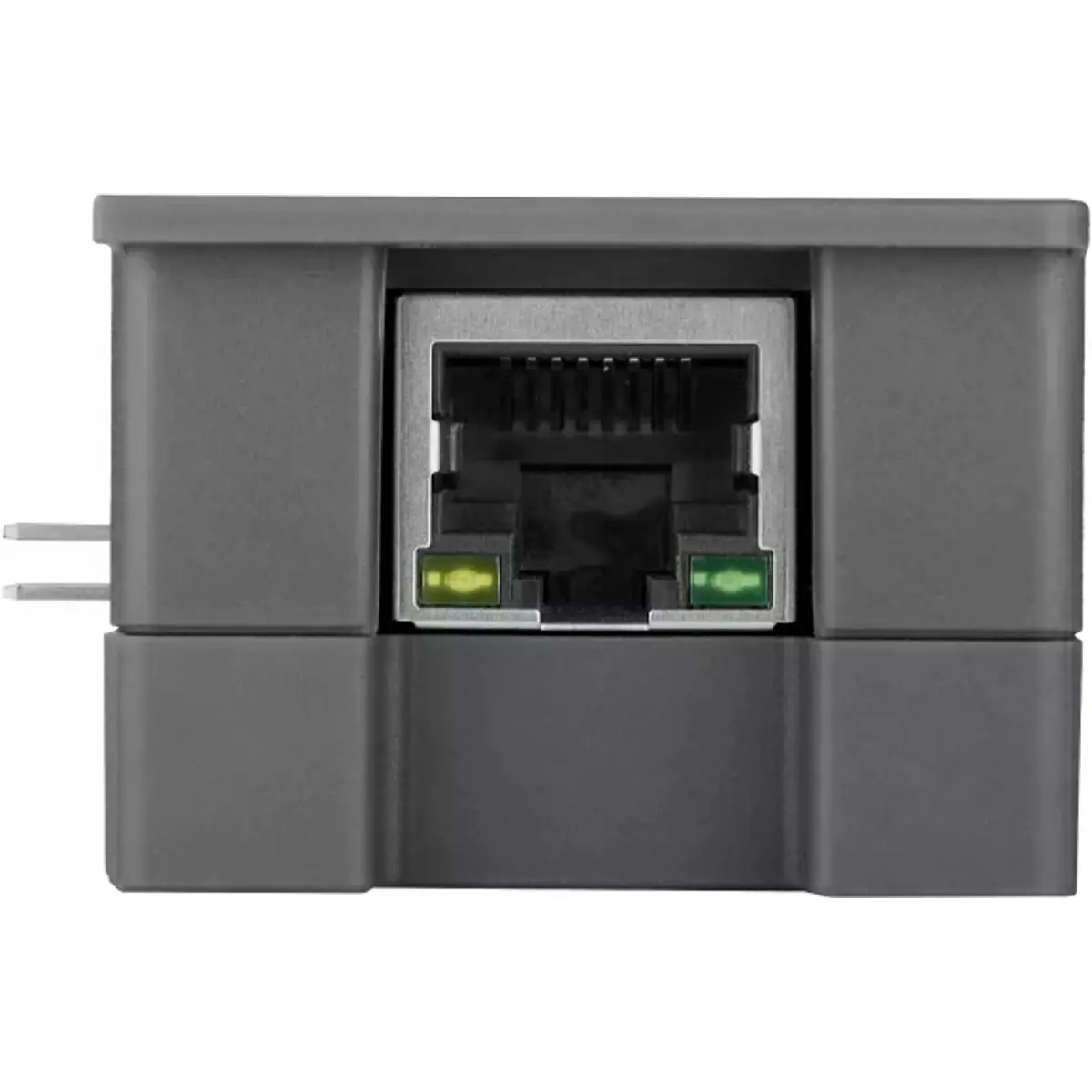

- Ethernet: RJ45

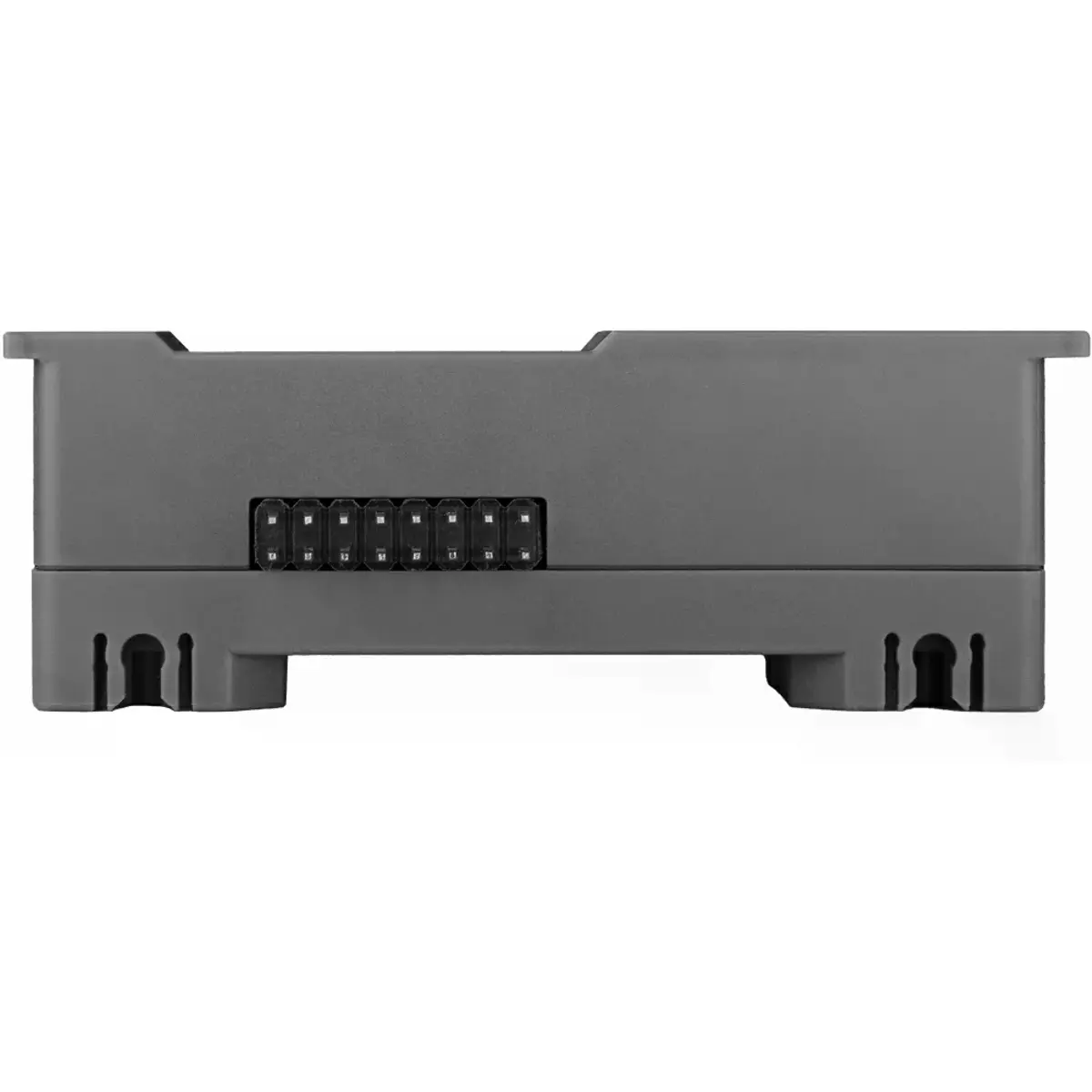

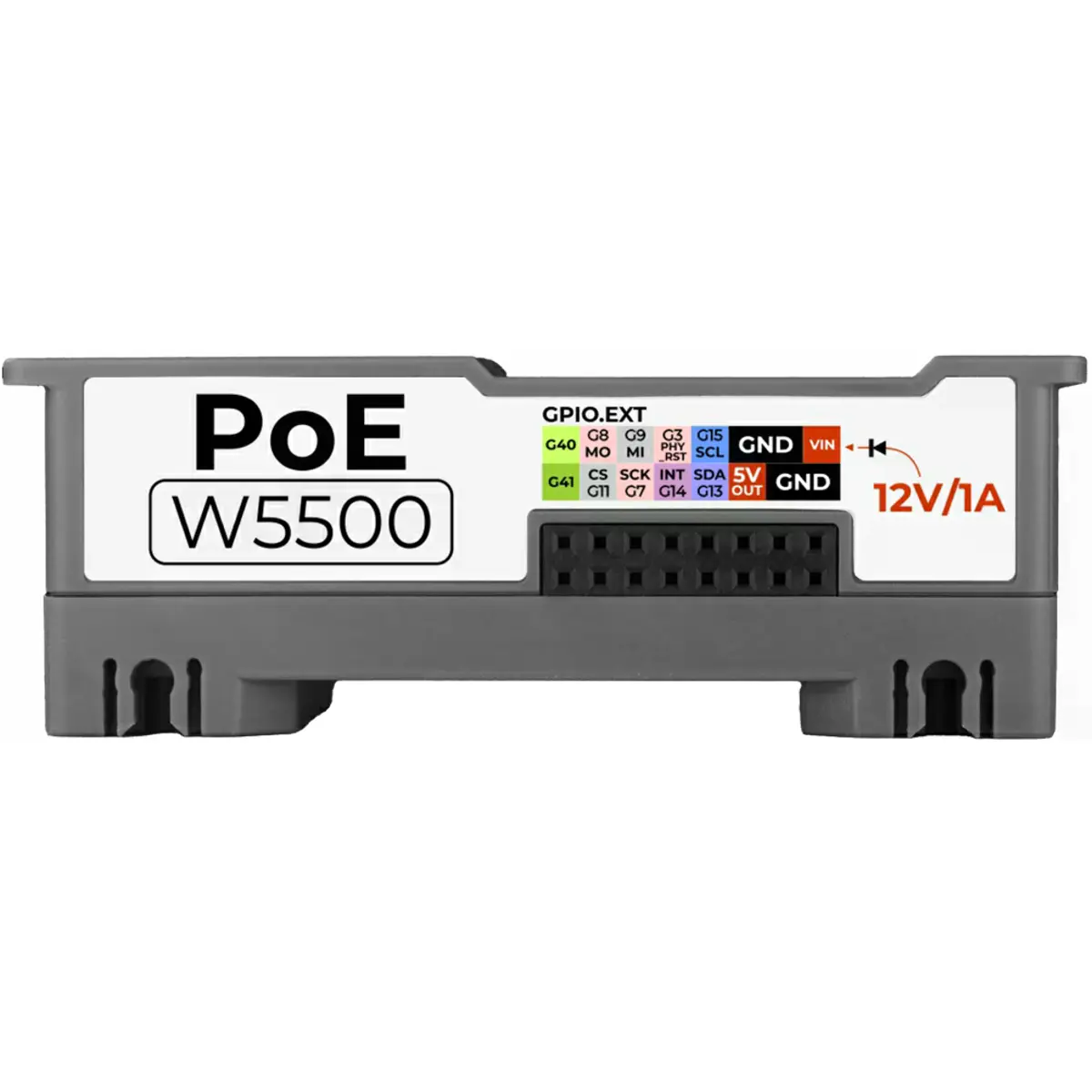

- Conectores: 2 × 8P 2.54 mm (macho/fêmea)
• Hardware
- MAC/PHY: Integrado (10/100M)
- Modos: Full-duplex / Half-duplex
- Negociação automática de velocidade: Sim
• Métodos de Instalação
- Calha DIN
- Furos de montagem
• Dimensões e peso
- Dimensões: Aproximadamente 77 × 38 × 27 mm
- Peso: Aproximadamente 46 g
CONTEÚDO DA EMBALAGEM
• 1 × Módulo StamPLC PoE
• 2 × Conectores de montagem
NOTAS
• Concebido para integração com sistemas StamPLC, não funciona como módulo autónomo.
• Ideal para aplicações industriais que exigem comunicação estável e em tempo real.
• O uso de PoE simplifica significativamente a instalação ao eliminar a necessidade de fonte de alimentação dedicada.
