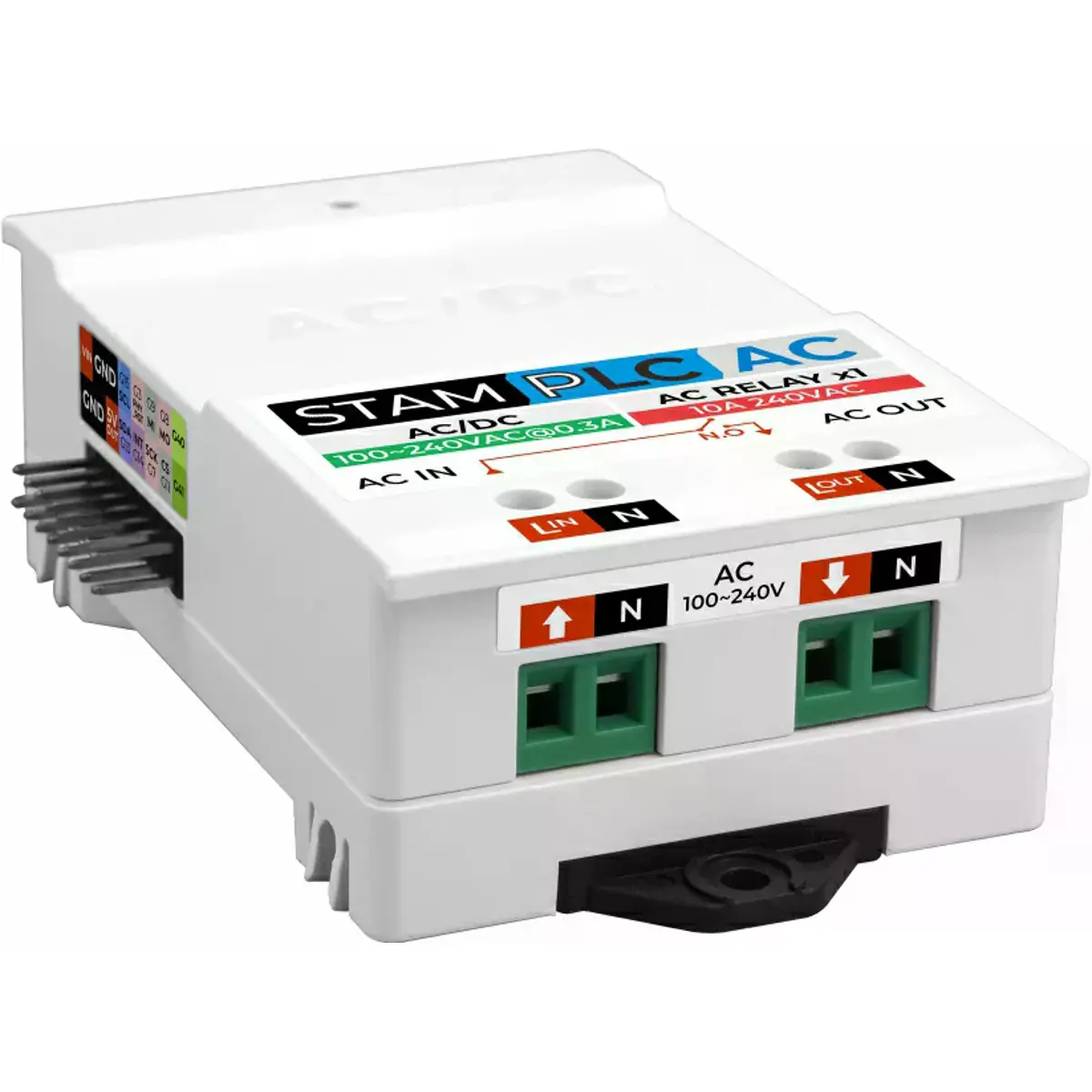

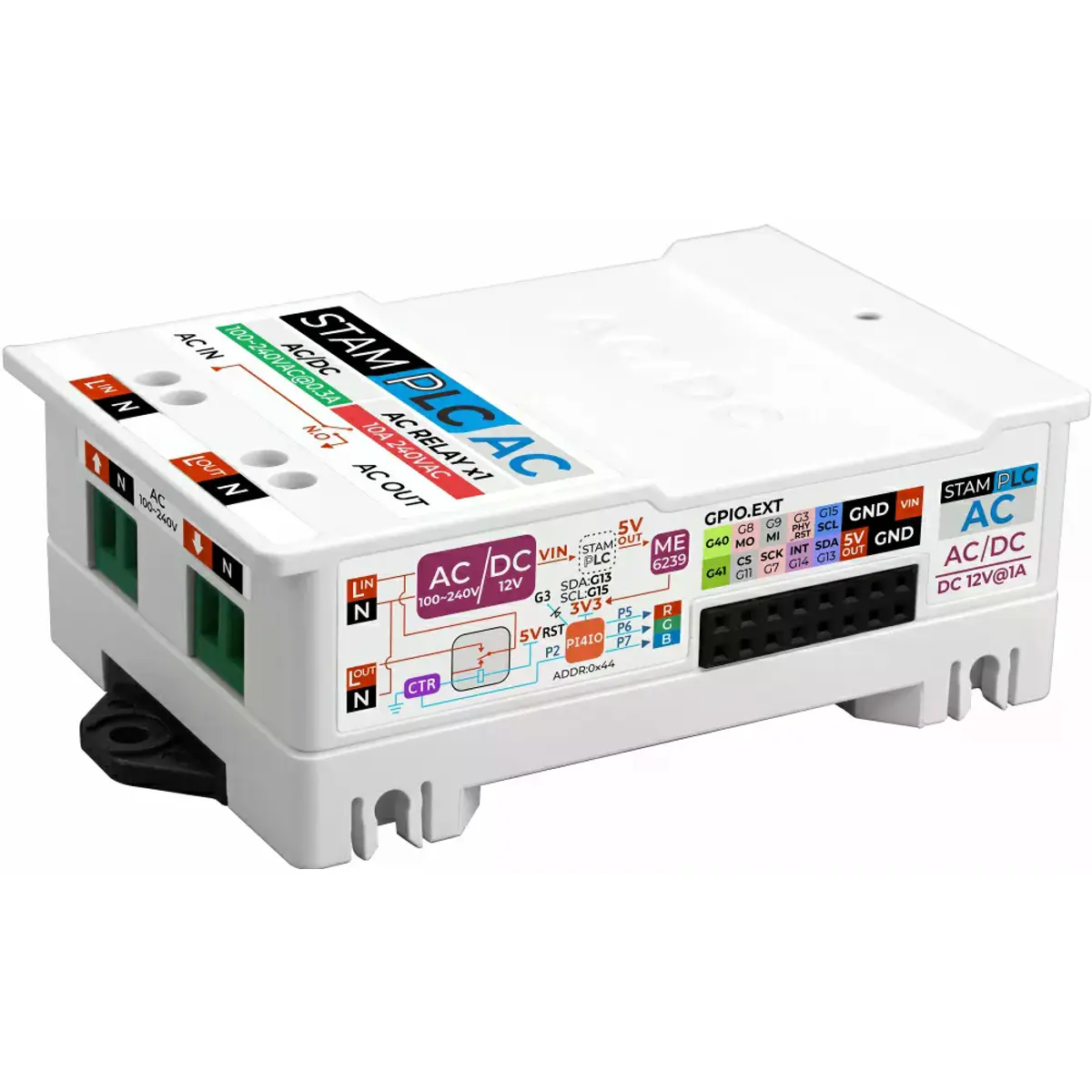

Módulo de alimentação e controlo industriais concebido para o controlador StamPLC, numa solução integrada que combina alimentação isolada de rede (AC) e gestão de cargas num único dispositivo. Este módulo simplifica a instalação e distribuição de energia em aplicações de automação, controlo de cargas e sistemas industriais conectados, reduzindo a complexidade de cablagem e melhorando a segurança através de conversão isolada de tensão.
Integra um circuito de conversão AC/DC isolado que suporta uma ampla faixa de entrada de AC 100 ~ 240 V, convertendo essa energia para DC 12 V @ 1 A (12 W) para alimentar o sistema principal StamPLC. Paralelamente, o módulo inclui um relé de contacto com capacidade de comutação de cargas AC até 240 V @ 10 A, adequado para controlar cargas de grande potência e dispositivos industriais diretamente.
O módulo é controlado pelo protocolo I2C através de um chip de expansão IO. Permite ao controlador StamPLC comandar, tanto o relé, como um LED RGB programável, que fornece indicação de estado de funcionamento. A instalação pode ser feita em calha DIN ou com parafusos, reforçando o seu uso em ambientes estruturados de controlo industrial.
PRINCIPAIS CARACTERÍSTICAS
✅ Conversor AC/DC isolado integrado para alimentação estável e segura a partir de AC 100 ~ 240 V
✅ Saída DC 12 V @ 1 A (12 W): fornece energia ao sistema StamPLC
✅ Relé de contacto (SPST) que comuta cargas até AC 240 V @ 10 A
✅ Controlado por I2C: reduz o uso de pinos e simplifica a lógica de controlo
✅ LED RGB programável para indicação visual de estado e feedback de operação
✅ Conversão de energia isolada para maior segurança em aplicações industriais
✅ Instalação em calha DIN / montagem com furos: mais flexibilidade para painéis de controlo
✅ Chip de expansão IO para controlo eficiente com suporte otimizado para a plataforma StamPLC
ESPECIFICAÇÕES TÉCNICAS:
• Aplicação principal: alimentação e controlo de cargas para StamPLC
• Tipo de conversão: AC/DC isolado integrado

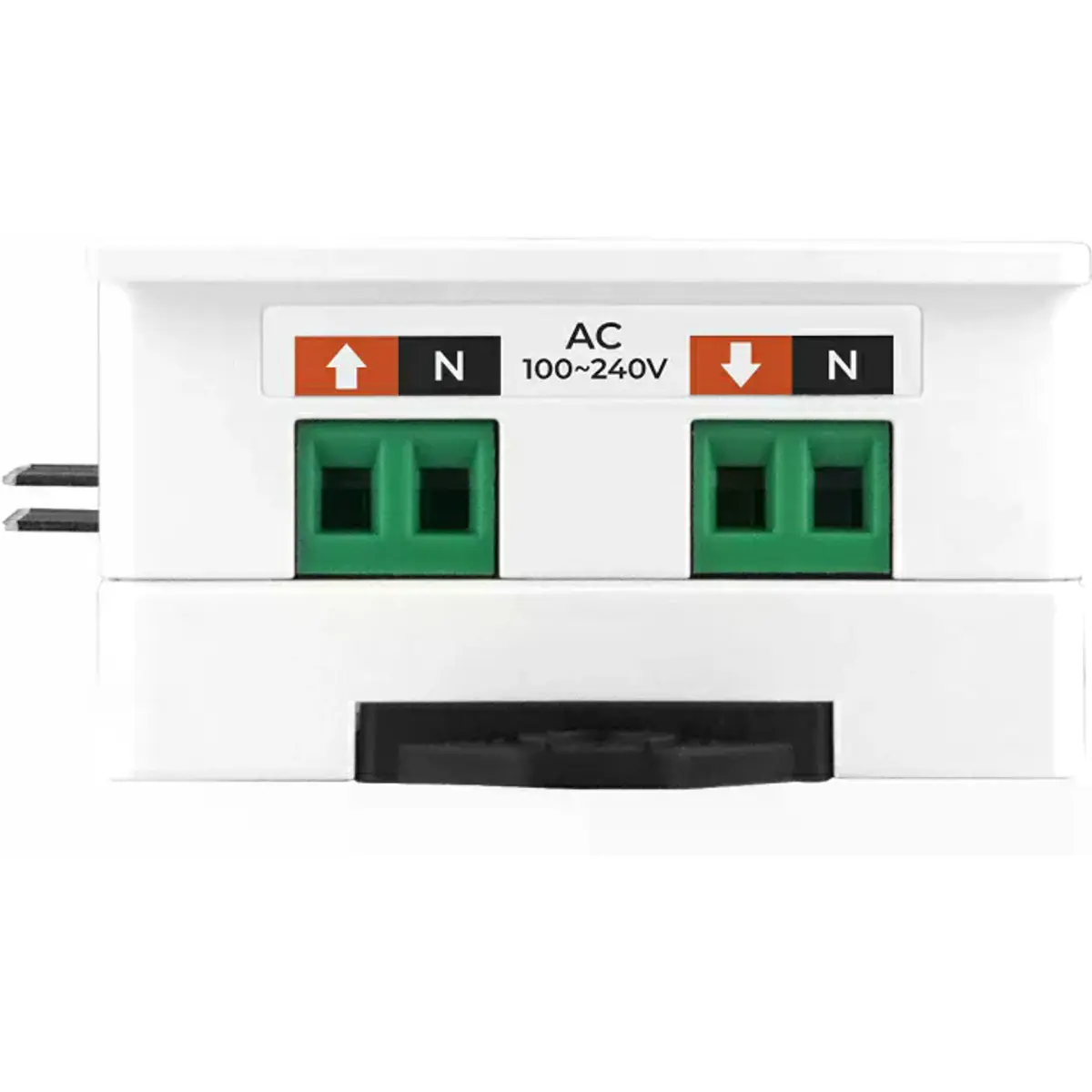

• Tensão de entrada: AC 100 ~ 240 V
• Tensão de saída: DC 12 V @ 1 A (12 W)

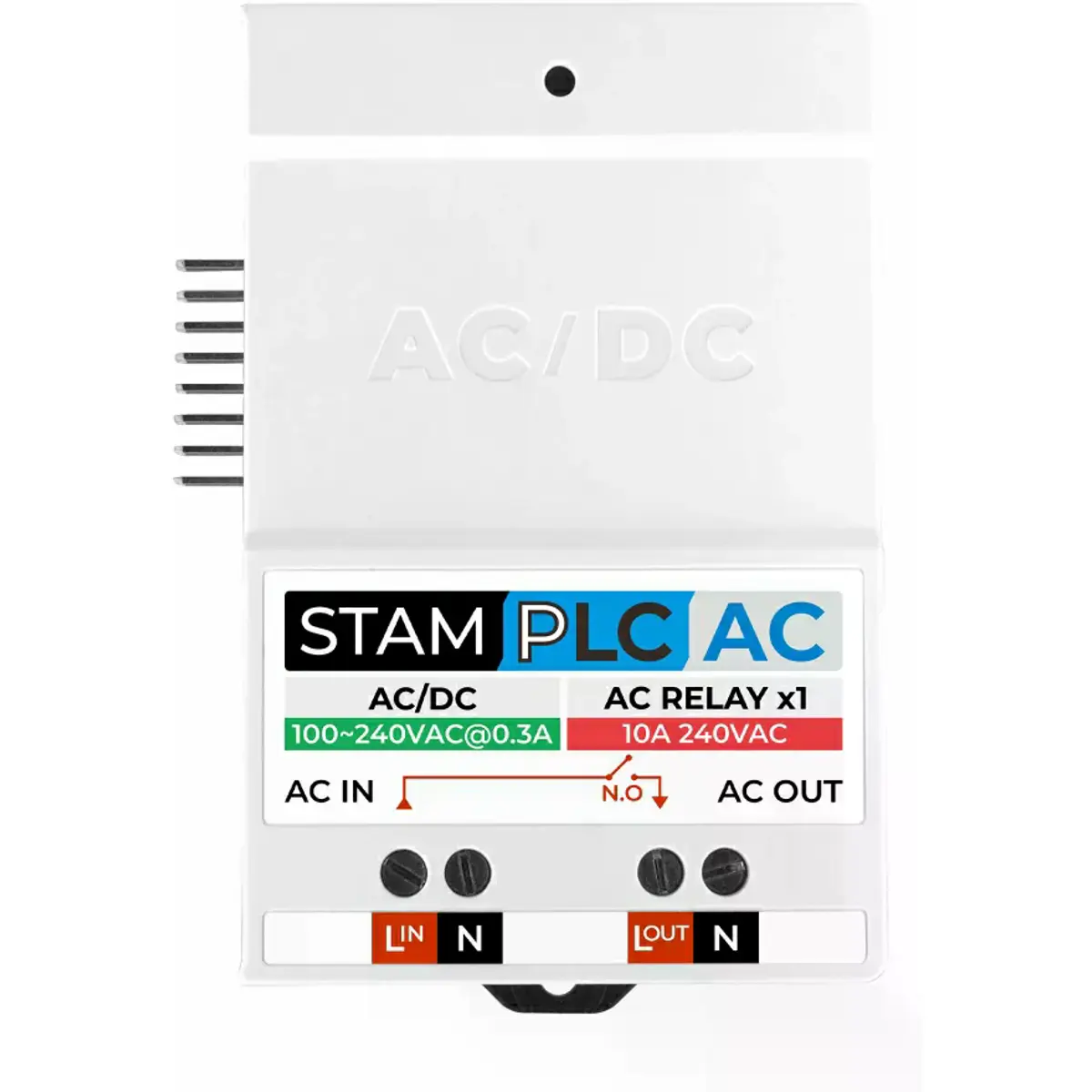

• Relé: SPST, com capacidade AC 240 V @ 10 A
• Resistência de isolamento: 100 MΩ @ DC 500 V

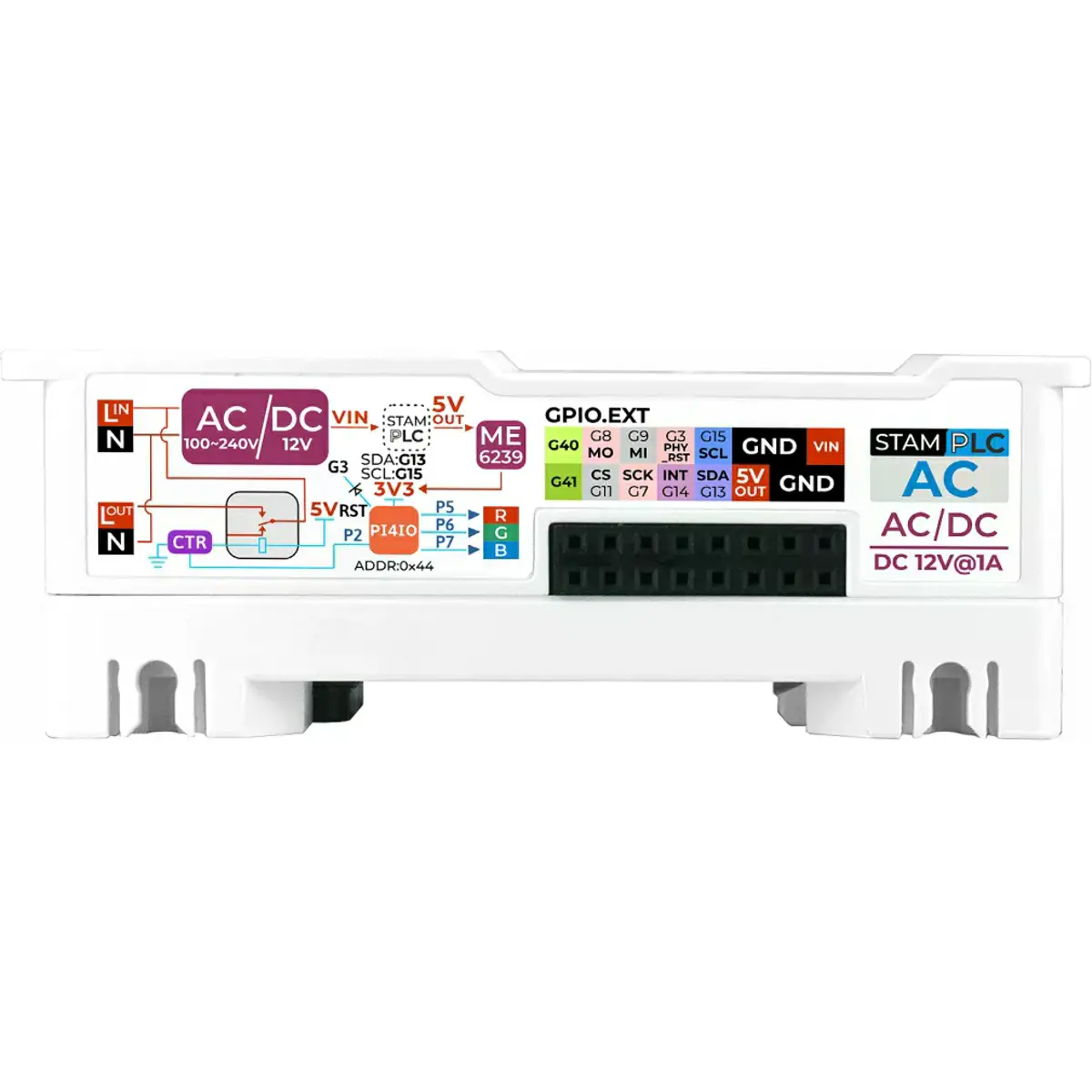

• Chip de controlo IO: PI4IOE5V6408 (I2C @ 0x44)
• LED indicador: 1× LED RGB programável
• Tempo de operação do relé: Operação ≤10 ms / Libertação ≤5 ms

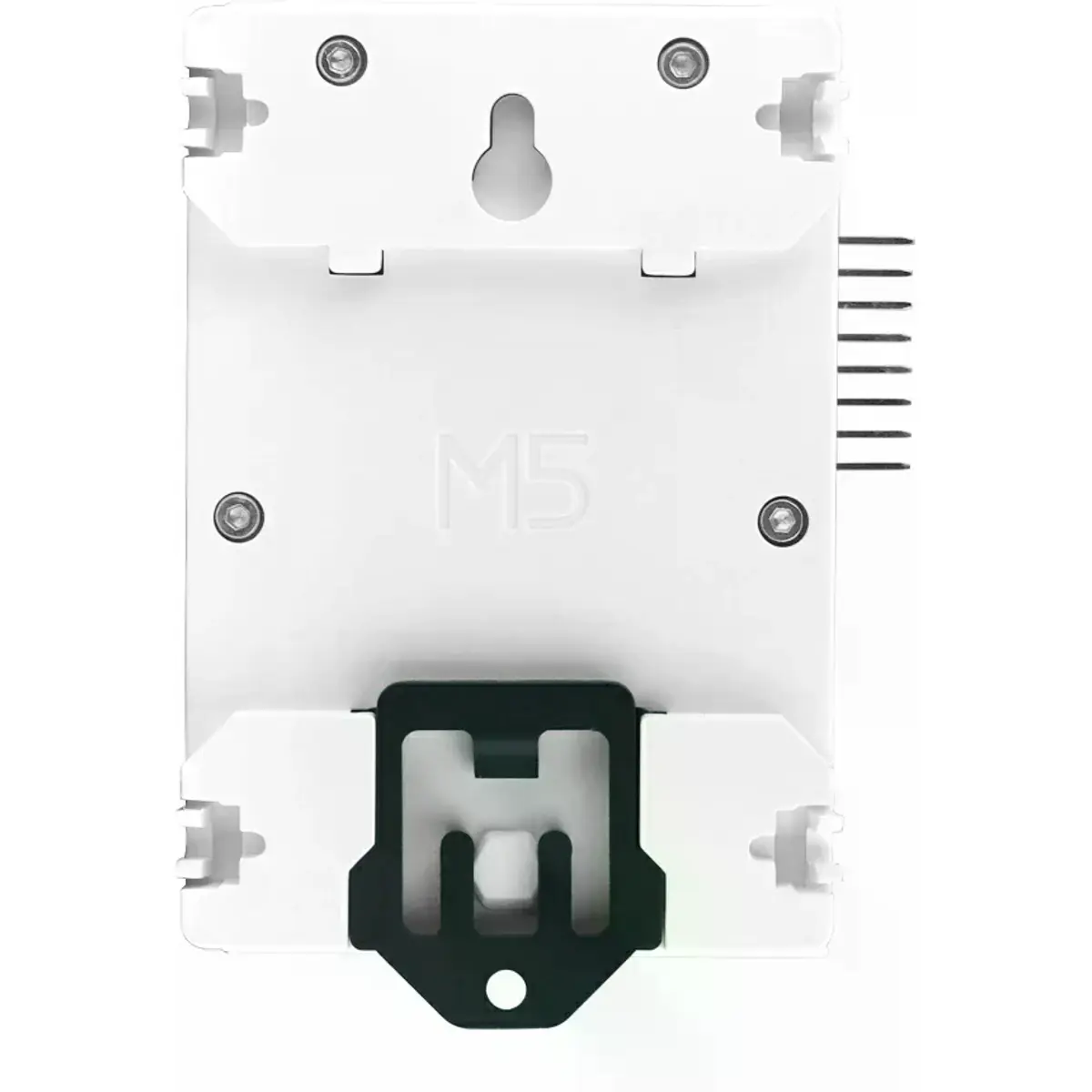

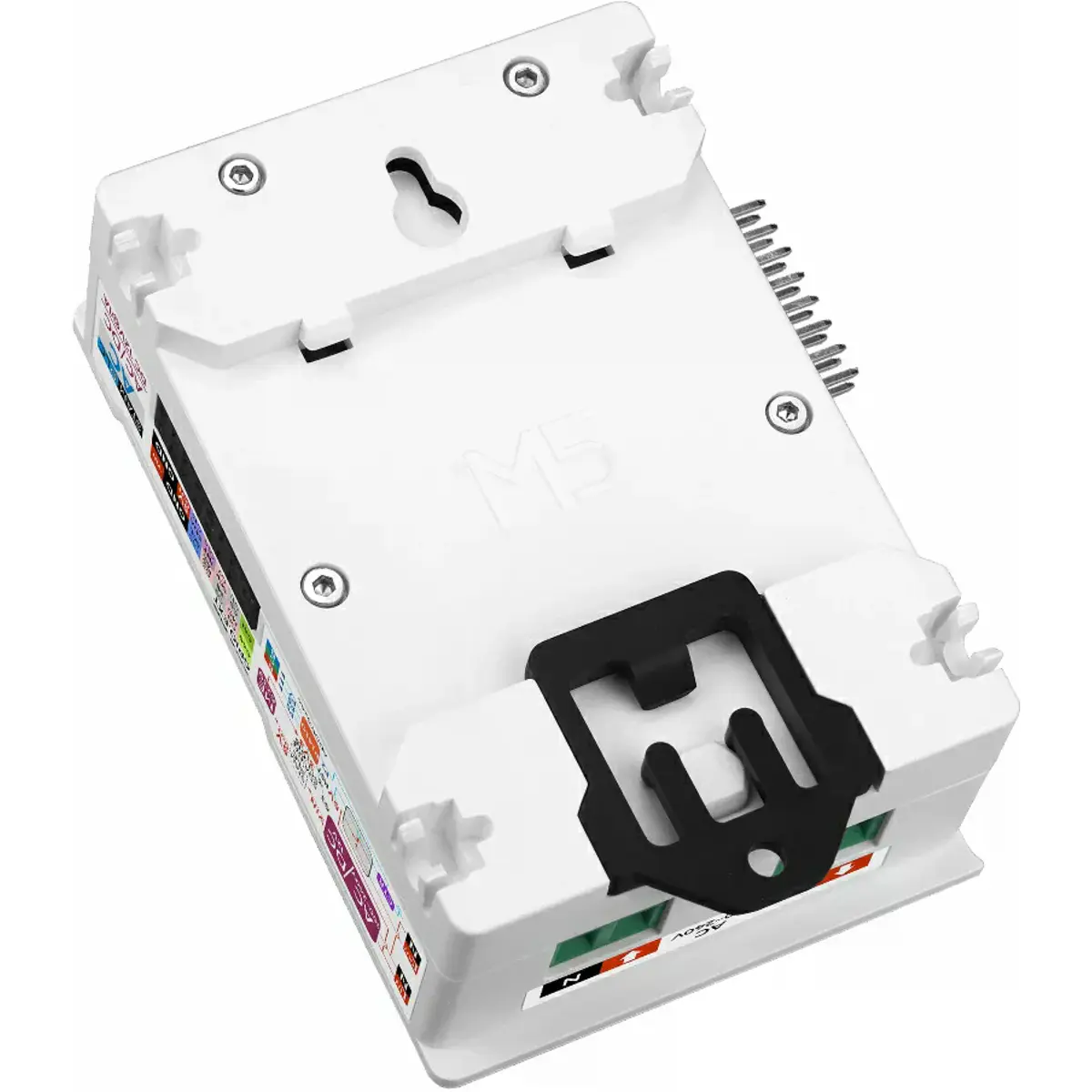

• Instalação: Calha DIN / montagem com furos

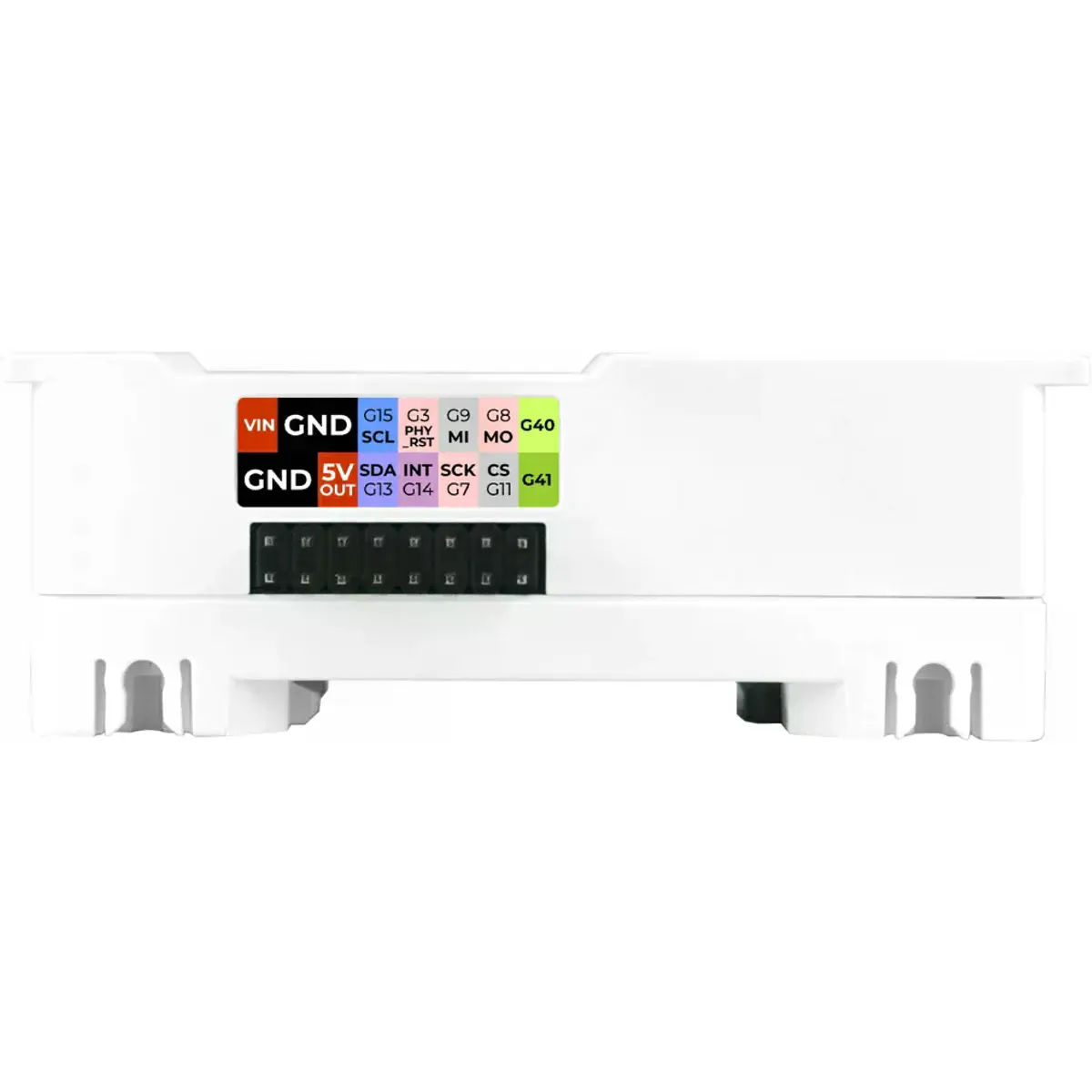

• Interfaces: Conectores de header / blocos fixos incluídos
• Dimensões: ~80,5 × 50,5 × 27,1 mm
• Peso: 73,6 g
