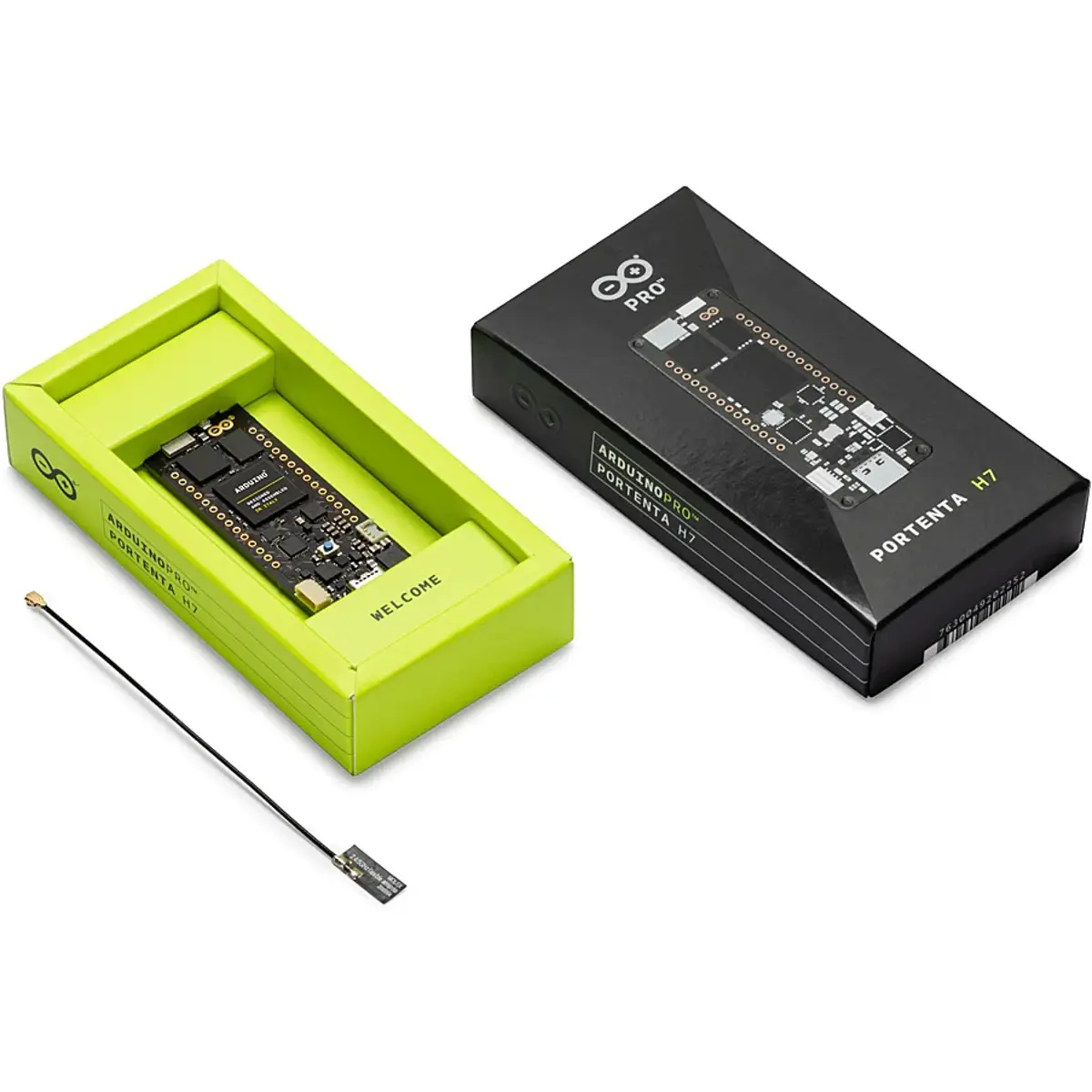

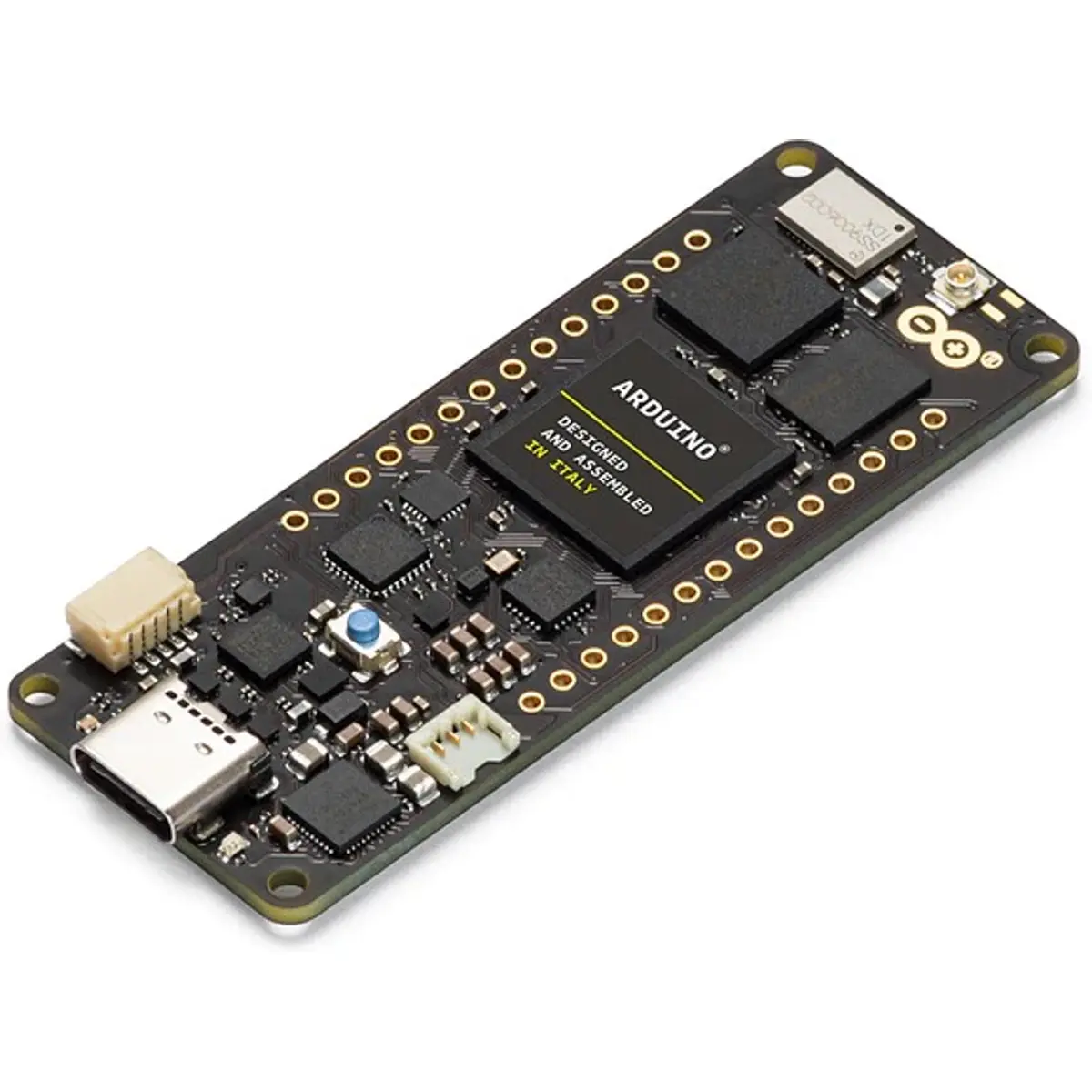

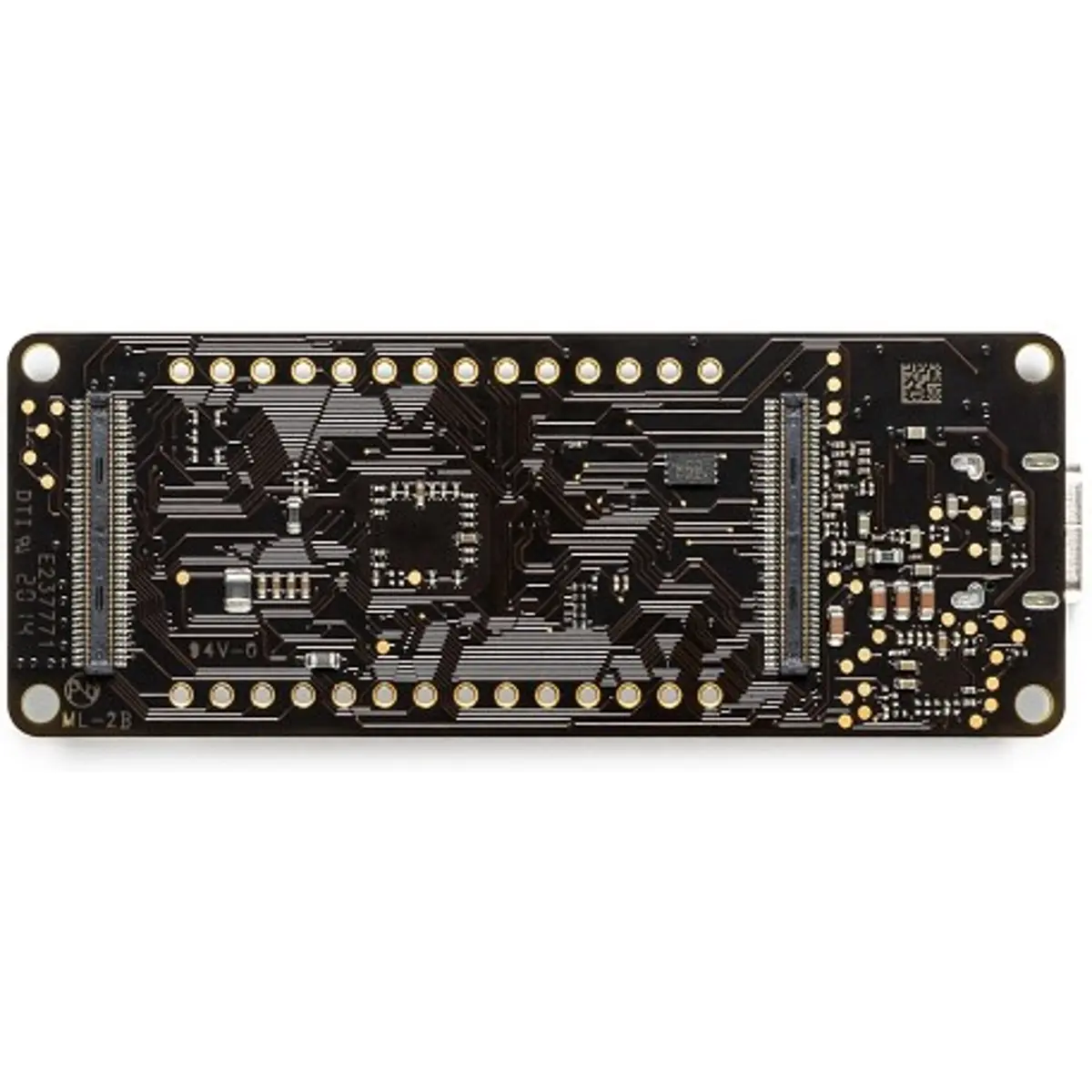

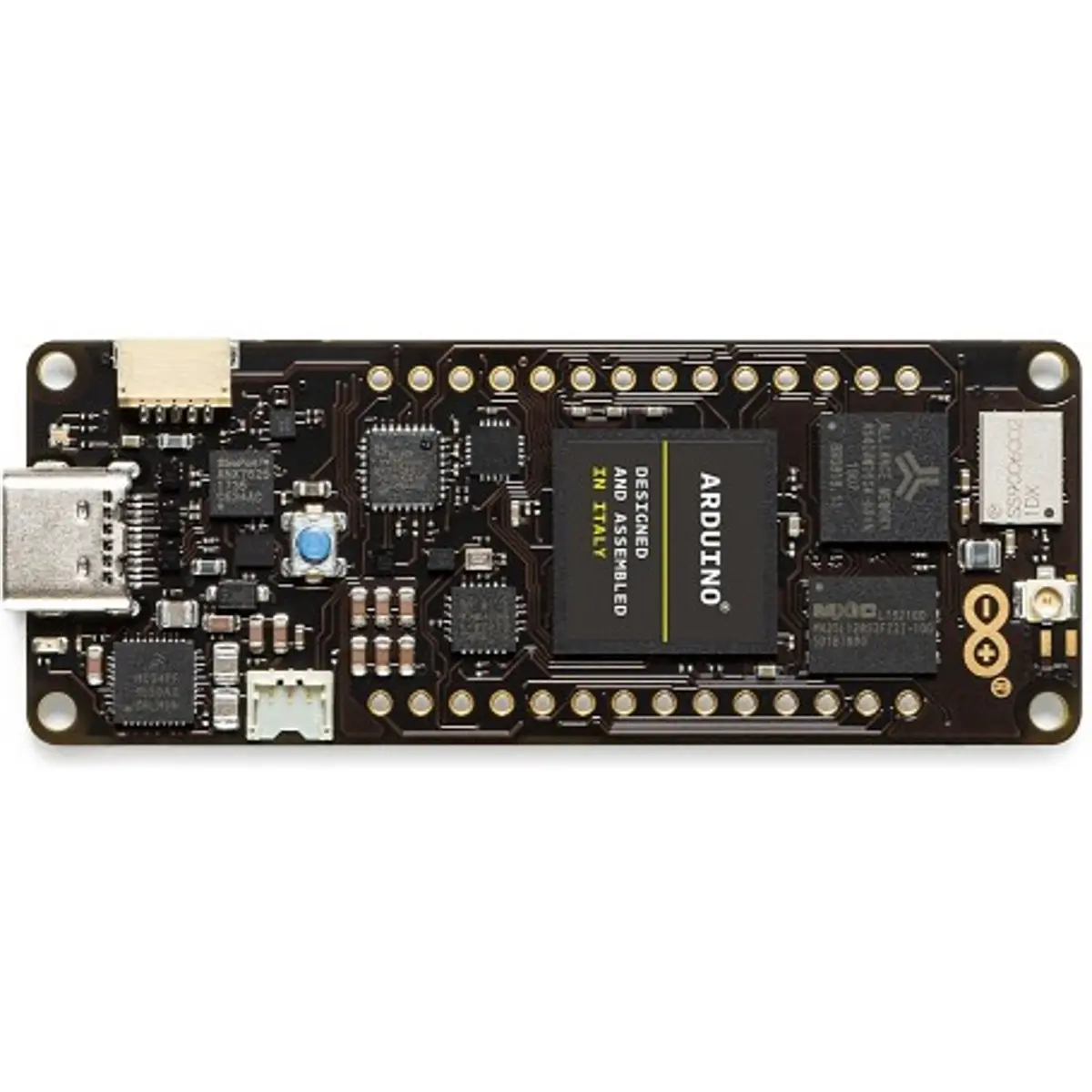

Arduino Portenta H7 es una placa desarrollada para aplicaciones industriales, procesamiento de "edge" para inteligencia artificial y robótica. El Arduino Portenta H7 - viene con un ARM Cortex-M7 dual y un Cortex-M4 funcionando respectivamente a 480 MHz y 240 MHz.
Este microcontrolador es capaz de ejecutar código Arduino, Python y JavaScript, lo que lo hace accesible a un público aún más amplio de programadores.
El Portenta H7 puede ejecutar fácilmente procesos creados con TensorFlow™ Lite; puede tener uno de los núcleos ejecutando un algoritmo de visión computacional en tiempo real, mientras que el otro puede ejecutar operaciones de bajo nivel, como controlar un motor o una interfaz de usuario.
Es una placa potente para automatización industrial, robótica y para ejecutar aplicaciones de inteligencia artificial ejecutando procesos creados con TensorFlow, en la propia placa, gracias al procesador Dual Core STM32 dual Cortex M7+M4. El H7 es capaz de ejecutar códigos escritos en el IDE Arduino, en Python y JavaScript, ampliando su público aún más. Incluye el sistema WiFi y Bluetooth, garantizando una conectividad IoT más rápida y segura usando el IoT Cloud de Arduino, diseñada para un programador exigente y avanzado, garantizando todo lo que necesita para desarrollar su proyecto.
EJEMPLOS DE ÁREAS DE APLICACIÓN:
- Maquinaria industrial de gama alta
- Equipamiento de laboratorio
- Visión computacional
- Autómatas (PLCs)
- Controladores de robótica
- Dispositivos de misión crítica
- Computación con arranque rápido (ms)
ESPECIFICACIONES:
- Microcontrolador: STM32H747XI ARM MCU dual Cortex®-M7 + M4 de 32 bits y bajo consumo;
- Módulo de radio: Murata 1DX
· WiFi 802.11b/g/n 65Mbps
· Bluetooth 5.1 BR / EDR / LE
- Elementos seguros: NXP SE0502 y ATECC608
- Fuente de alimentación de la placa (USB / VIN): 5V
- Batería compatible: Li-Po, celda única, 3.7V, 700mAh mínimo (cargador integrado);
- Tensión de funcionamiento del circuito: 3.3V
- Consumo: 2.95 μA en modo de espera (SRAM de respaldo desactivada, RTC / LSE activado);
- Conector de vídeo: host MIPI DSI y MIPI D-PHY para hacer interfaz con una pantalla grande;
- GPU: acelerador gráfico Chrom-ART Accelerator ™
- Temporizadores: 22x temporizadores y watchdogs
- UART: 4x puertos (2 con control de flujo)
- PHY Ethernet: 10 / 100Mbps (solo a través del puerto de expansión);
- Tarjeta SD: interfaz para el conector de la tarjeta SD (solo a través del puerto de expansión);
- Temperatura de funcionamiento:
· -40 ° C a + 85 ° C (excl. Módulo sin inalámbrico)
· -10 ° C a + 55 ° C (incl. Módulo sin inalámbrico)
- Cabeceras MKR: Use cualquiera de los Shields MKR industriales existentes
- Conectores de alta densidad: dos conectores de 80 pines
- Interfaz de la cámara: 8 bits, hasta 80 MHz
- ADC: 3 × ADCs con un máximo de 16 bits. resolución (hasta 36 canales, hasta 3,6 MSPS)
- DAC: DAC 2 × 12 bits (1 MHz)
- USB-C multifunción:
· Host / Device
· High / Full Speed
· Suministro de energía (PD)
· Salida DisplayPort
HARDWARE COMPATIBLE CON ESTA PLACA:
◾ Placas:
- Nicla Sense ME
- Nicla Vision
◾ Shields:
- Portenta Vision Shield - Lora
- Portenta Vision Shield - Ethernet
- Portenta Cat. M1/NB IoT GNSS Shield
◾ Carriers
- Portenta Breakout
- Portenta Max Carrier
▶ Información adicional (en el sitio de Arduino)
▶ Datasheet de la familia Portenta H7 (PDF)
▶ Pinout completo (PDF)
