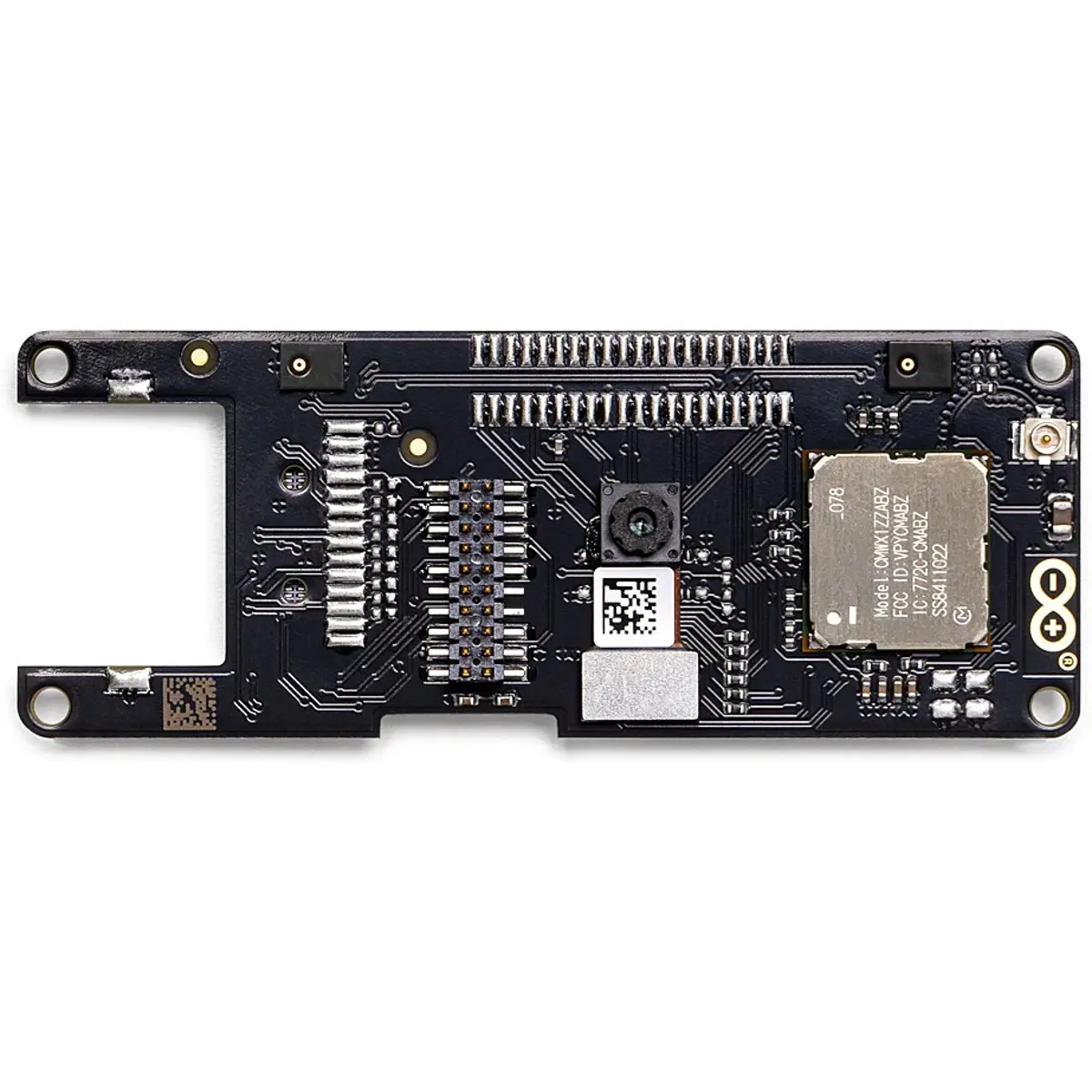

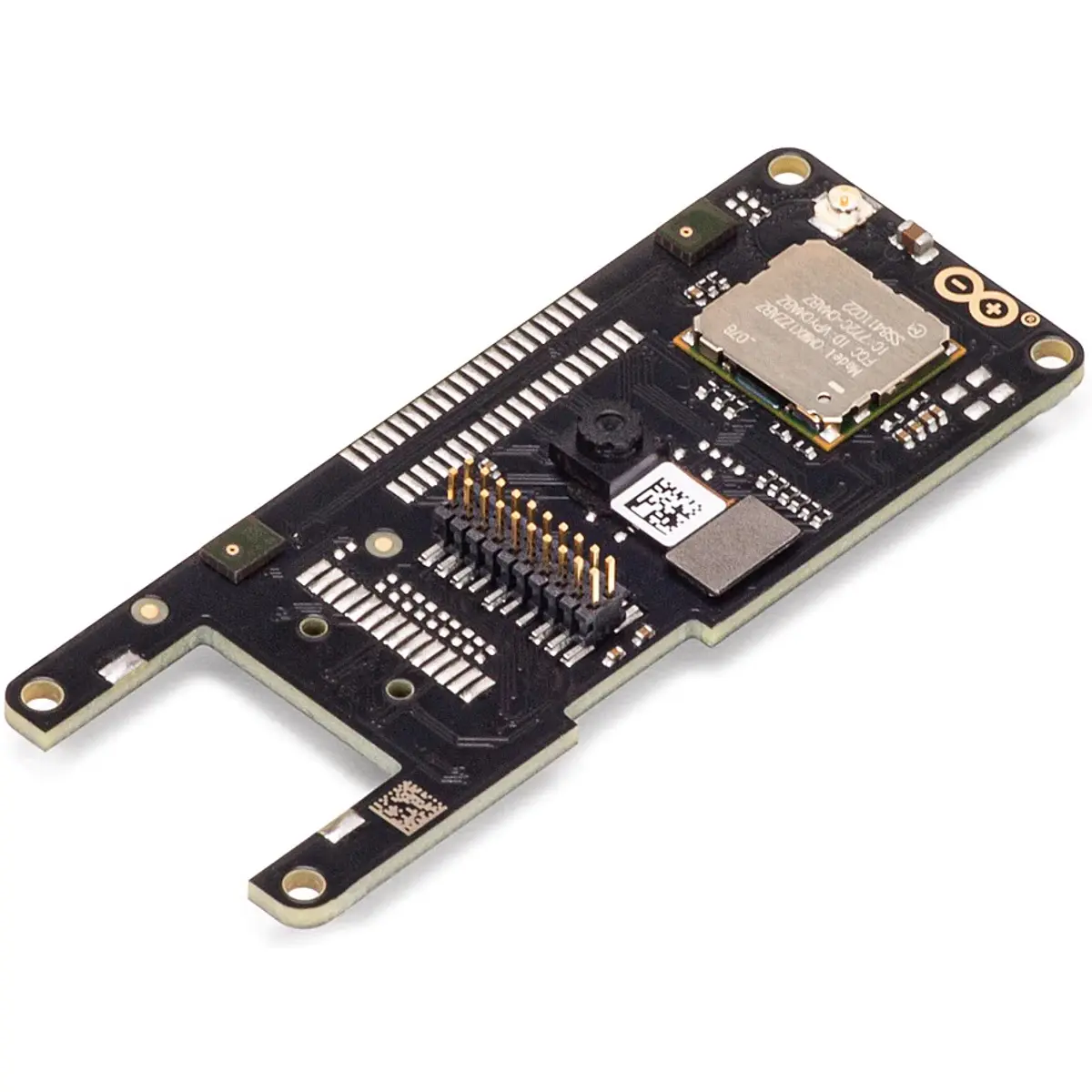

El Arduino Portenta Vision Shield LoRa® es una placa de "addon" que proporciona capacidades de Machine Vision y conectividad adicional a la familia de placas Portenta de Arduino.
Este complemento de hardware, diseñado para satisfacer las necesidades de la automatización industrial, permite ejecutar programas de visión computacional integrados y cuenta con conectividad inalámbrica LoRa® capaz de conectarse a Arduino Cloud o a su propia infraestructura.
El Vision Shield LoRa® se ha diseñado para funcionar con placas Arduino Portenta H7. Estas placas Portenta cuentan con procesadores ARM® Cortex® multicore de 32 bits con velocidades en el rango de los cientos de megahercios, varios megabytes de memoria y conectividad WiFi y Bluetooth®. Compre este Shield junto con un Portenta H7 (si aún no lo tiene).
Arduino se unió con OpenMV para ofrecer una licencia gratuita para el IDE de OpenMV. Una forma sencilla de entrar en el mundo de la visión computacional usando MicroPython como paradigma de programación. Descargue el editor "OpenMV for Arduino", pruebe los ejemplos que ya vienen incluidos y cree aplicaciones con lectura de códigos QR, detección, filtrado y clasificación de imágenes, etc.
Si su proyecto no funciona correctamente, conecte su Portenta H7 a un depurador profesional mediante el conector JTAG (de 20 pines, proporcionado por esta placa) y utilice herramientas de software profesionales como las de Lauterbach o Segger para depurar su código paso a paso.
ESTE SHIELD INCLUYE:
● Un sensor de cámara de 320x320 píxeles: use uno de los núcleos de su Portenta para ejecutar algoritmos de reconocimiento de imagen usando el editor OpenMV for Arduino.
● Conectividad inalámbrica LoRa de 868/915MHz de largo alcance: conecte su Portenta H7 a la Internet de las Cosas con bajo consumo de energía;
● Dos micrófonos integrados para detección de sonido direccional: active su sistema mediante la detección de eventos sonoros o capture y analice el sonido en tiempo real.
● Conector JTAG: realice depuración de bajo nivel de su placa Portenta o actualizaciones especiales de firmware usando un programador externo.

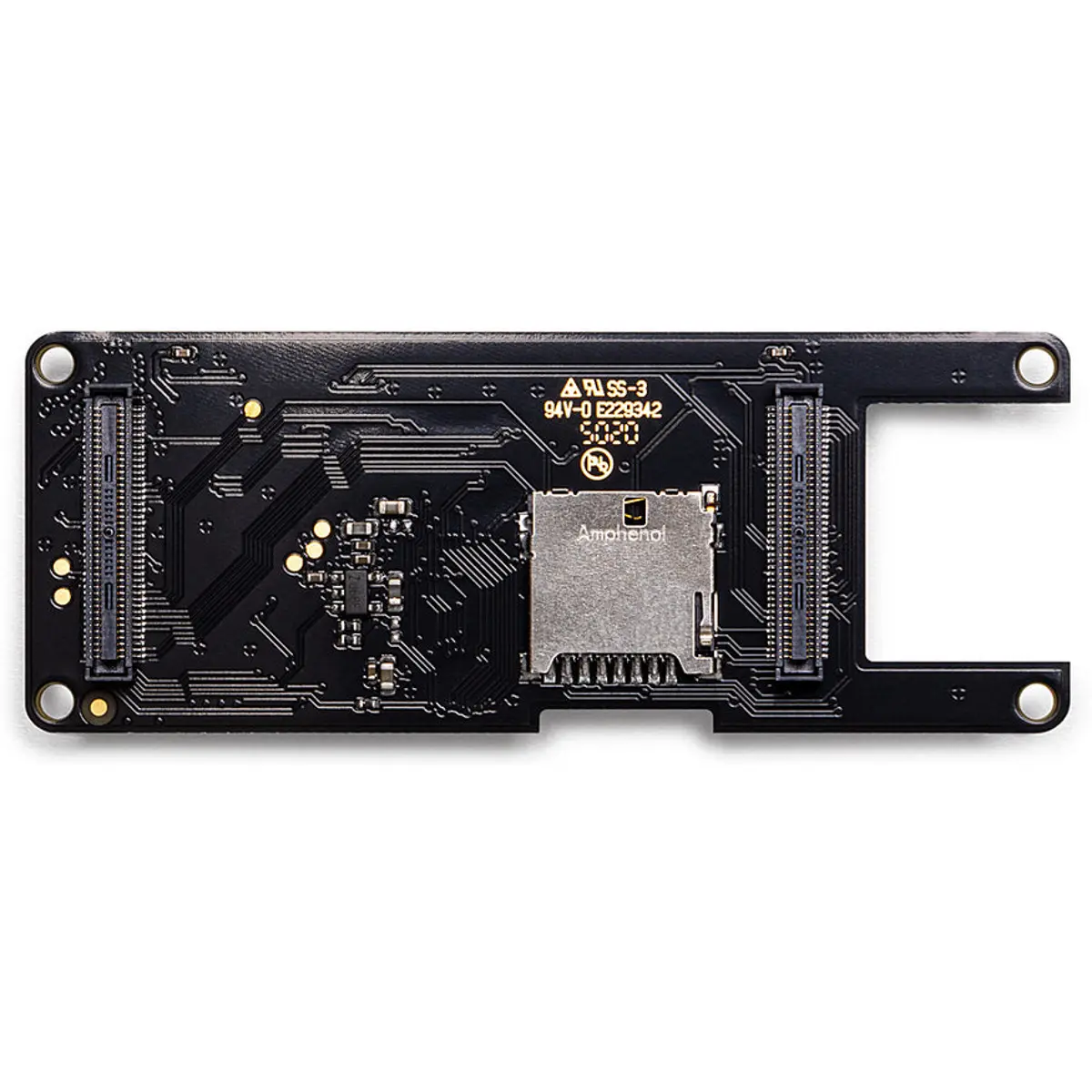

● Conector SD-Card: almacene sus datos capturados en la tarjeta o lea los archivos de configuración.
● Dos conectores de alta densidad para una conexión sencilla a un Portenta H7, con una configuración mínima de hardware y software.
ESPECIFICACIONES TÉCNICAS:
◾ Código de producto: ASX00026
◾ Cámara: Himax HM-01B0
◾ Resolución: 320 x 320 píxeles activos con soporte para QVGA
◾ FPS máx.: 60FPS
◾ Sensor de imagen: Tecnología de píxel BrightSense™ de alta sensibilidad de 3.6μ;
◾ Micrófono: 2 x MP34DT05
◾ Conectividad: Módulo LoRa 868/915MHz ABZ-093 con ARM Cortex-M0+
◾ Longitud: 66 milímetros
◾ Anchura: 25 milímetros
◾ Peso: 8 gr
PRODUCTOS COMPATIBLES CON ESTA PLACA:
◾ Portenta H7
◾ Portenta H7 Lite
◾ Portenta H7 Lite Connected
▶ Ficha técnica (PDF)
▶ Información adicional (en el sitio web de Arduino)
Ejemplo de lectura de código QR usando OpenMV:
