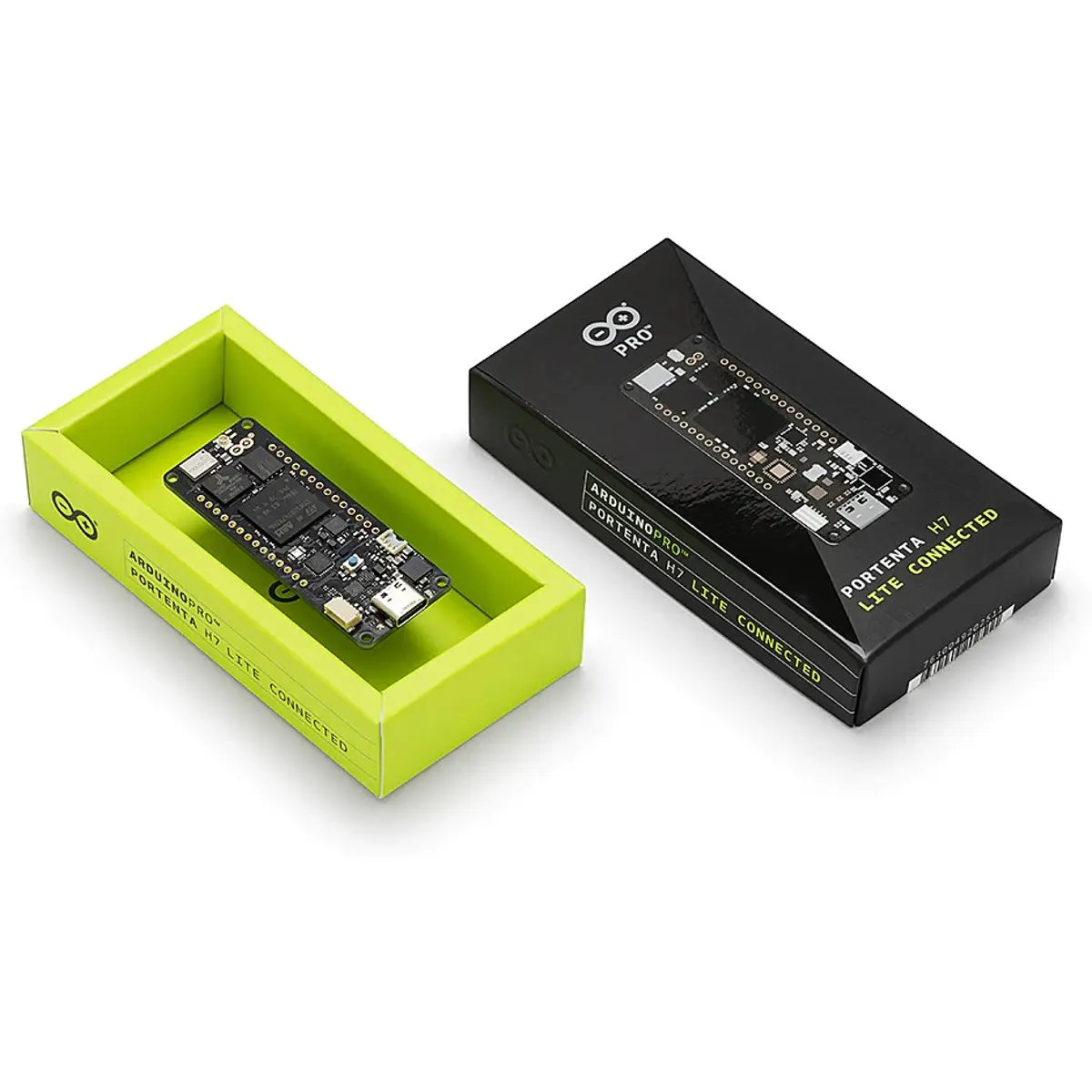

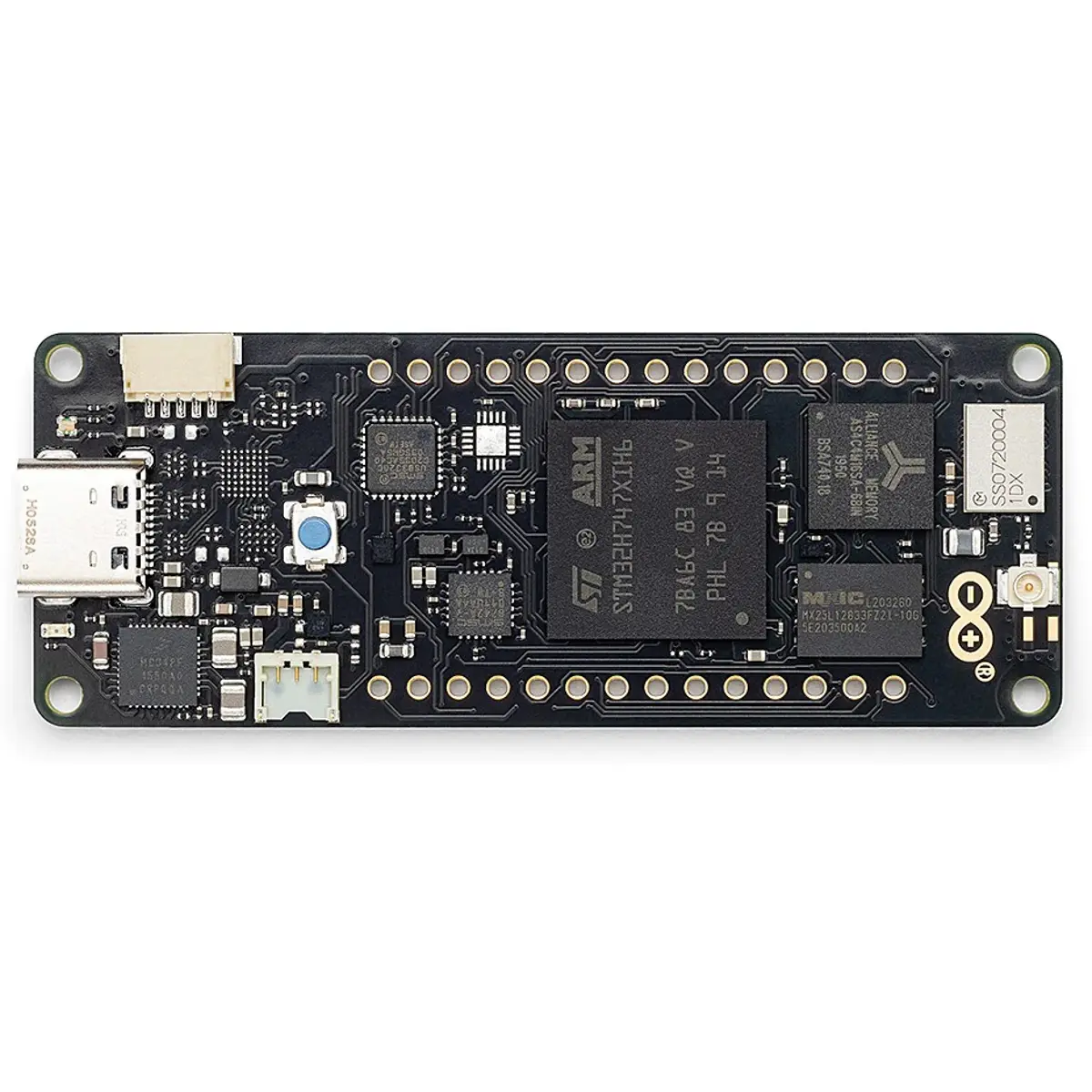

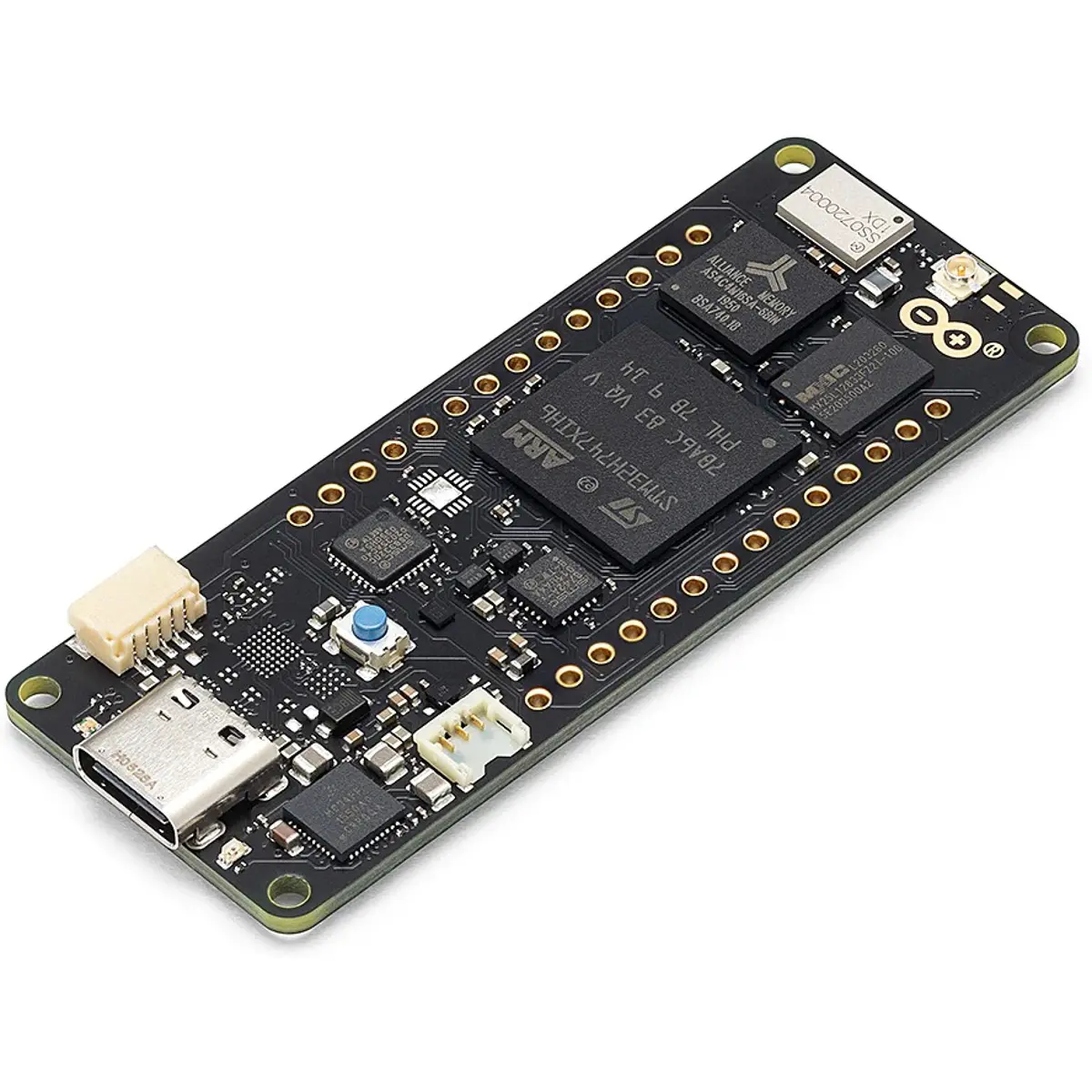

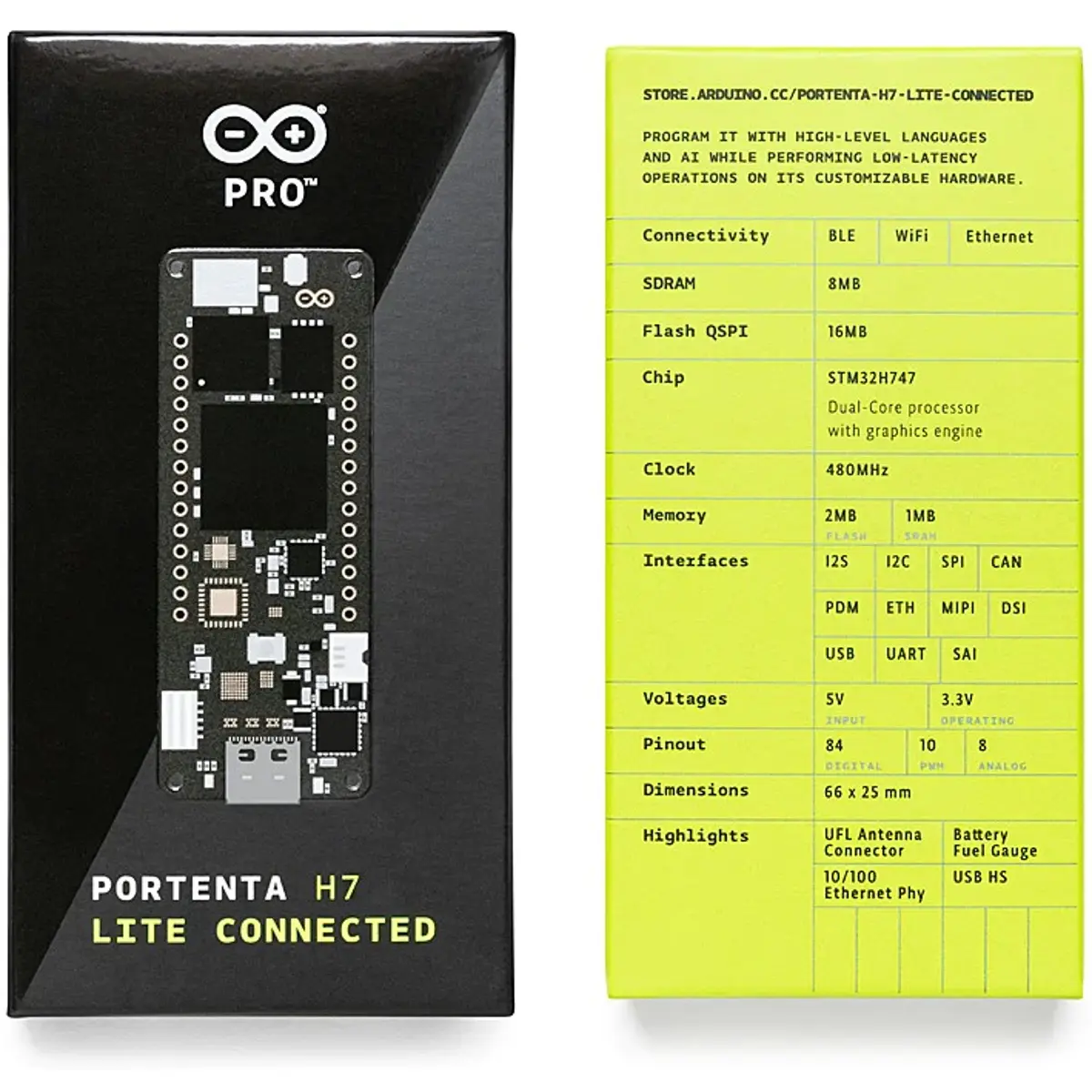

El Portenta H7 Lite Connected ha sido diseñado para ofrecer la potencia de cálculo del Portenta H7 para aplicaciones de IA y soluciones de control de baja latencia, pero en un módulo más económico (sin interfaz de vídeo de alta resolución).
Salva la distancia entre las versiones H7 completa y H7 Lite, integrando conectividad inalámbrica, una opción sin duda útil para muchos usuarios que buscan la combinación adecuada de rendimiento y sencillez.
El Portenta H7 Lite Connected ejecuta simultáneamente código de alto nivel y tareas en tiempo real gracias a sus dos procesadores. Por ejemplo, puede ejecutar código compilado para Arduino y MicroPython al mismo tiempo y hacer que los dos núcleos se comuniquen mediante un mecanismo de llamada a procedimiento remoto que permite llamar funciones en el otro procesador sin problemas para un multitarea real. Los algoritmos de aprendizaje automático pueden ejecutarse ahora simultáneamente junto con la interacción sensor/actuador de baja latencia.
Ambos procesadores comparten todos los periféricos in-chip y pueden ejecutar:
◾ Sketches de Arduino sobre Arm® Mbed™ OS
◾ Aplicaciones Mbed™ nativas
◾ MicroPython / JavaScript mediante un intérprete
◾ TensorFlow™ Lite
Utilice el H7 Lite Connected junto con un Portenta Vision Shield para transformar su H7 en una cámara de calidad industrial, capaz de ejecutar algoritmos de aprendizaje automático en tiempo real.
Como el H7 Lite Connected puede ejecutar fácilmente procesos creados con TensorFlow™ Lite. Puede tener uno de los núcleos ejecutando un algoritmo de visión computacional en tiempo real, mientras el otro realiza operaciones de bajo nivel, como controlar un motor o una interfaz de usuario.

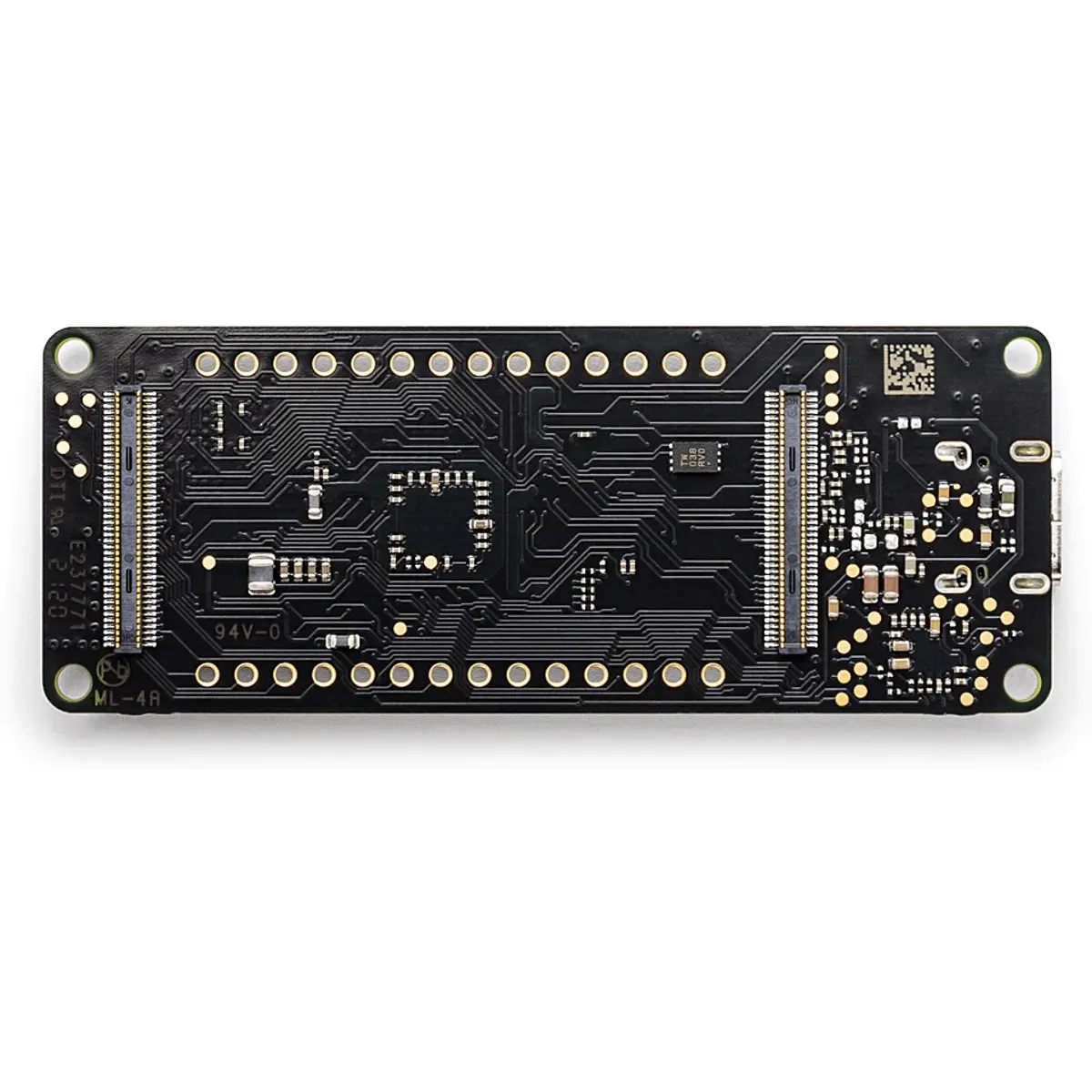

La familia Portenta utiliza dos conectores de alta densidad de 80 pines que permiten conectar fácilmente estos módulos a otros dispositivos, sin desperdiciar espacio.
La programación del módulo se realiza a través del puerto USB-C que también puede usarse para alimentar el módulo o para alimentar dispositivos conectados a él (incluye funcionalidad de OTG).
Use su Portenta en el IoT Cloud de Arduino, una forma sencilla y rápida de garantizar una comunicación segura para todas sus cosas conectadas. El IoT Cloud incluye un plan gratuito para 2 dispositivos, con 100MB de almacenamiento y retención de datos durante un día. (Hay otros planes disponibles con más posibilidades, pero no son gratuitos).
PRINCIPALES CARACTERÍSTICAS:
● Dual Core - Dos procesadores de primera clase en una MCU, ejecutando tareas en paralelo;
● Inteligencia Artificial - Microcontrolador tan potente que puede ejecutar máquinas de estado de IA;
● Módulo wireless integrado - gestión simultánea de la conectividad Wi-Fi y Bluetooth®;
● Soporte para lenguaje de programación de alto nivel (Micropython);
● Seguridad - Elemento seguro integrado para almacenamiento y gestión de certificados;
● Conector USB-C multiuso.
EJEMPLOS DE ÁREAS DE APLICACIÓN:
- Maquinaria industrial de gama alta
- Equipamiento de laboratorio
- Visión computacional
- Autómatas (PLCs)
- Controladores de robótica
- Dispositivos de misión crítica
- Computación con arranque rápido (ms)
ESPECIFICACIONES:
◾ Placa:
- Nombre: Arduino® Portenta H7 Lite Connected
- SKU: ABX00046
◾ Microcontrolador:
- MCU: Arm® dual Cortex®-M7+M4 32bit low power
- Modelo: STM32H747XI
- Velocidades: M7 hasta 480 MHz / M4 hasta 240 MHz
◾ Memoria
- Flash de 2 MB
- RAM de 1 MB
◾ Conectividad
- Ethernet
- WiFi 802.11b/g/n 65 Mbps
- Bluetooth® Low Energy (5.1 BR/EDR/LE)
◾ Pines:
- I/O digitales: 22
- Entradas analógicas: 8
- Salidas con PWM: 10
◾ Elemento seguro: Microchip ATECC608
◾ Alimentación:
- USB
- Pines VIN (5V)
- Batería recargable compatible
◾ Tipo de batería recomendada:
- Li-Po Single Cell, 3.7V
- Capacidad mínima: 700mAh
- Conector: BM03B-ACHSS-GAN-TF (3-pin)
◾ Circuito de carga de batería integrado: SIM
◾ Tensión de funcionamiento: 3.3 V
◾ Consumo: 2.95 μA en modo de espera (Backup SRAM OFF, RTC/LSE ON)
◾ Temporizadores: 22 temporizadores y watchdogs
◾ UART: 4 puertos (2 con control de flujo)
◾ Ethernet PHY: 10/100 Mbps (solo a través del puerto de expansión)
◾ Tarjeta SD: Interfaz para conector de tarjeta SD (solo a través del puerto de expansión)
◾ Temperatura de funcionamiento: -40°C a +85°C
◾ Cabeceras de pines: compatible con Shields MKR
◾ Conectores de alta densidad: 2 (de 80 pines cada uno)
◾ Interfaz de la cámara: 8 bits, hasta 80MHz
◾ ADC: 3 × ADCs con resolución máx. de 16 bits (hasta 36 canales, hasta 3.6 MSPS)
◾ DAC: 2 × DACs de 12 bits (1 MHz)
◾ USB-C:
- Host / Device
- High / Full Speed
- Power delivery (PD)
◾ Dimensiones de la placa: 25 x 66 mm
HARDWARE COMPATIBLE CON ESTA PLACA:
◾ Placas: Nicla Sense ME
◾ Shields:
- Portenta Vision Shield - Lora
- Portenta Vision Shield - Ethernet
- Portenta Cat. M1/NB IoT GNSS Shield
◾ Carriers
- Portenta Breakout
- Portenta Max Carrier
▶ Información adicional (en el sitio de Arduino)▶ Datasheet de la familia Portenta (PDF)
