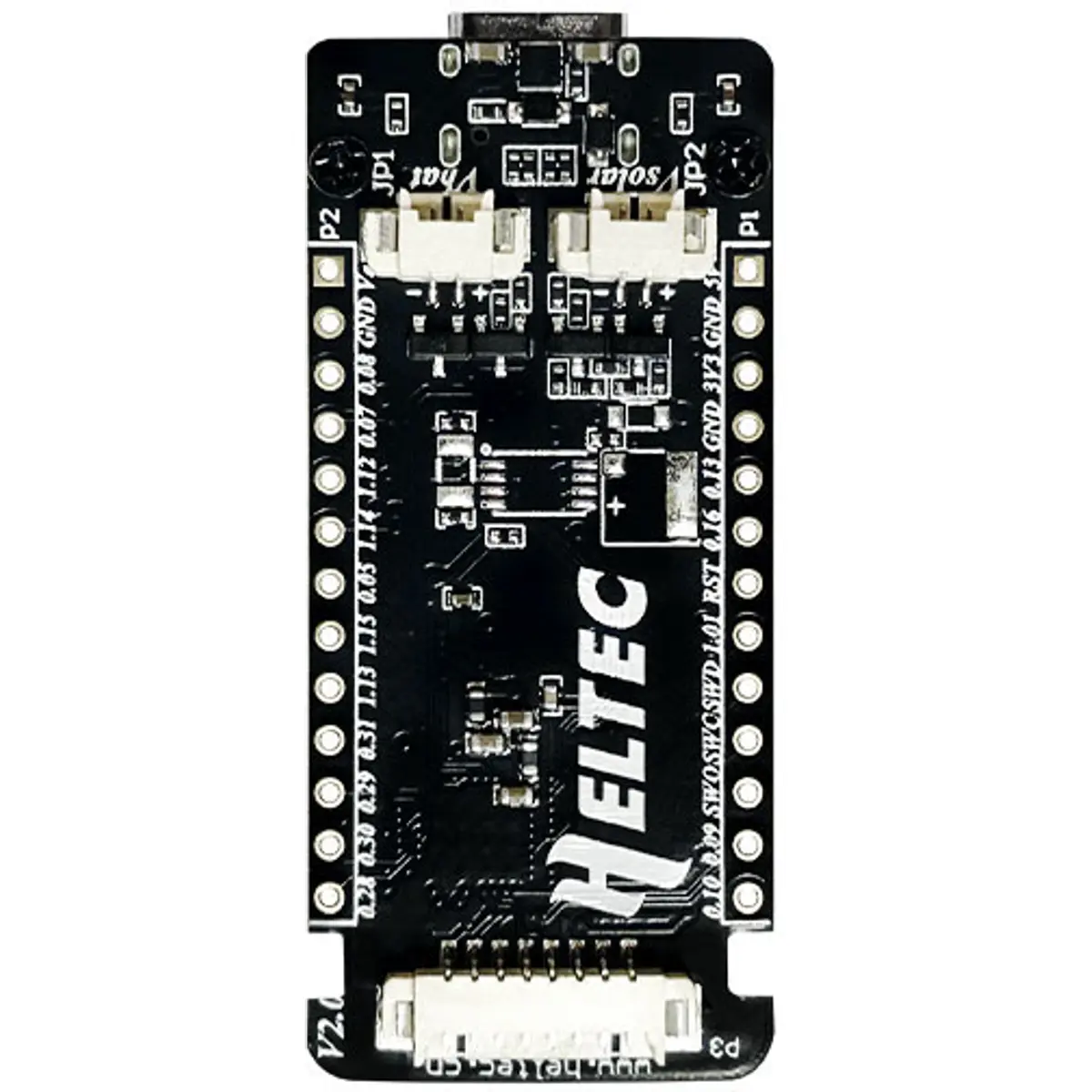

O Mesh Node T114 é uma placa de desenvolvimento de baixo consumo energético baseada no nRF52840 e SX1262, oferecendo suporte para comunicações LoRa e Bluetooth 5.0.
Projetada para máxima versatilidade, integra múltiplas interfaces de alimentação (USB 5V, bateria de lítio e painel solar).
É a solução ideal para projetos de longo alcance, escaláveis e de alta eficiência, sendo totalmente compatível com os ambientes de desenvolvimento Heltec, Arduino e projetos de código aberto como Meshtastic e Meshcore.
PRINCIPAIS CARACTERÍSTICAS
✅ MCU nRF52840 (Bluetooth) e chipset LoRa SX1262 integrados.
✅ Consumo de energia ultra reduzido, atingindo os 11 uA em modo de suspensão profunda (deep sleep).
✅ Interface USB Tipo-C com regulador de tensão completo, proteção ESD e contra curto-circuitos.
✅ Blindagem RF e medidas de proteção avançadas integradas.
✅ Compatibilidade total com o ecossistema Arduino através de frameworks e bibliotecas Heltec.
✅ Elevada extensibilidade com conectores dedicados para bateria LiPo, painéis solares e módulos GNSS.
❌ Sem módulo GPS nem caixa.
❌ Sem Ecrã.
ESPECIFICAÇÕES
• Parâmetros de Processamento e Rádio
⠀- MCU: nRF52840
⠀- Chip LoRa: SX1262
⠀- Frequências: 433MHz
⠀- Potência Máxima de Transmissão (TX): 21±1dBm
⠀- Sensibilidade Máxima de Receção: -135dBm @SF12, BW=125KHz
⠀- Bluetooth: LE (Bluetooth 5) e Bluetooth Mesh
• Memória e Recursos de Hardware
⠀- ROM: 1M
⠀- SRAM: 256KB
⠀- Interfaces de Hardware: USB 2.0, 4x SPI, 2x TWI, 2x UART, 4x PWM, QPSI, I2S, PDM, QDEC, etc.
• Interfaces e Conectividade
⠀- Conetor USB: Tipo-C
⠀- Conetor de Bateria: 2*1.25 para baterias de lítio
⠀- Conetor de Painel Solar: 2*1.25
⠀- Antena LoRa: Conetor IPEX1.0
⠀- Conetor GPS: 8*1.25 para módulo GNSS
⠀- Pinos de Expansão: 2*13*2.54 Header Pin
• Características Elétricas e Físicas
⠀- Alimentação: 3~4.2V (suporta alimentação e carregamento de bateria)
⠀- Consumo em Deep Sleep: ~11uA
⠀- Consumo em Tracker Mode Sleep: ~22uA
⠀- Consumo (GPS OFF, TFT OFF): ~9mA
⠀- Consumo (GPS OFF, TFT ON): ~20mA
⠀- Consumo (GPS ON, TFT ON): ~51mA
⠀- Temperatura de Operação: -20 ~ 70 ℃
⠀- Dimensões: 50.80 * 22.86 mm
NOTAS:
- Esta versão é a
placa apenas sem ecrã. Caixa e Módulo GPS podem ser adquiridos á parte.
-
NÃO ligue o dispositivo à alimentação (USB ou Bateria) sem a antena devidamente conectada. A operação sem antena causa o fenómeno de VSWR (Voltage Standing Wave Ratio), onde a energia de transmissão é refletida de volta para o chip Semtech SX1262. Este erro pode resultar na degradação do alcance do rádio ou no dano do amplificador de potência (PA) do componente.
- O T114 é um dispositivo de placa aberta. Evite o contacto com superfícies metálicas condutoras enquanto ligado.
