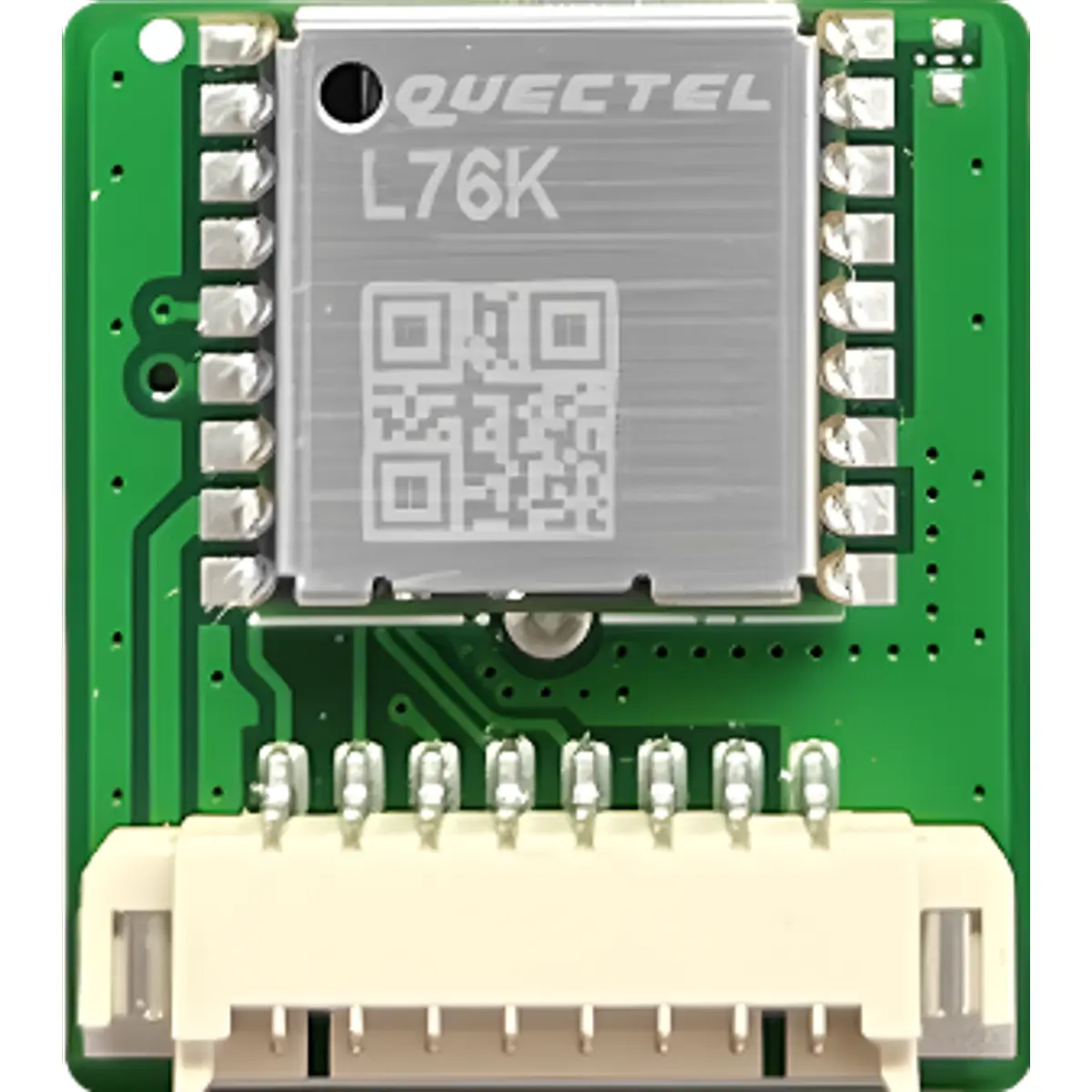

O L76K é um módulo GNSS (Global Navigation Satellite System) compacto e de alto desempenho, que integra os sistemas GPS, GLONASS e QZSS e oferece localização precisa com baixo consumo energético.
Com o suporte para a receção simultânea de GPS e GLONASS, este módulo permite ligação a um número superior de satélites visíveis, resultando num tempo de fixação de posição (TTFF) extremamente reduzido e numa precisão superior, mesmo em ambientes urbanos densos ou condições de sinal desafiantes.
Equipado com tecnologias avançadas como o EASY™ (Embedded Assist System) e AlwaysLocate™, o L76K garante um consumo de energia otimizado, sendo a solução ideal para aplicações industriais, dispositivos portáteis e sistemas de rastreio de ativos.
PRINCIPAIS CARACTERÍSTICAS
✅ Motor multi-GNSS para GPS, GLONASS e QZSS.
✅ Tecnologia EASY™: predição automática de órbitas para um posicionamento rápido (TTFF).
✅ Tecnologia AlwaysLocate™: controlo inteligente do modo periódico para poupança de energia.
✅ Baixíssimo consumo de energia em modo de rastreio (18mA @ -130dBm).
✅ Suporte para funções avançadas como DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN).
✅ Proteção contra interferências com cancelador de interferências ativo (AIC).
ESPECIFICAÇÕES
• Unidade de Processamento e Canais
⠀ - Canais de rastreio: 33
⠀ - Canais de aquisição: 99
⠀ · Canais PRN: 210
• Sensibilidade e Precisão
⠀ - Aquisição: -148 dBm
⠀ - Precisão de posição: 2.5m CEP
⠀ · Precisão de temporização: 1PPS 10ns
• Tempo de Fixação (TTFF)
⠀ - Arranque a frio: < 15s (com EASY™) / < 35s (sem EASY™)
⠀ - Arranque a quente: < 1s
⠀ · Arranque morno: < 5s (com EASY™) / < 30s (sem EASY™)
• Elétricas e Operação
⠀ - Tensão de alimentação: 2.8V a 4.3V
⠀ - Consumo de energia: 18mA @ 3.3V
⠀ · Temperatura de funcionamento: -40℃ a 85℃
• Protocolos e Dados
⠀ - Taxa de atualização de dados: Até 10Hz
⠀ - Mensagens NMEA: 0183 v2.3/v4.0
⠀ · Interface: 1.25mm 8-Pin SMD
• Características Físicas
⠀ - Dimensões: 10.1mm x 9.7mm x 2.5mm
⠀ - Temperatura de armazenamento: -45℃ a 125℃

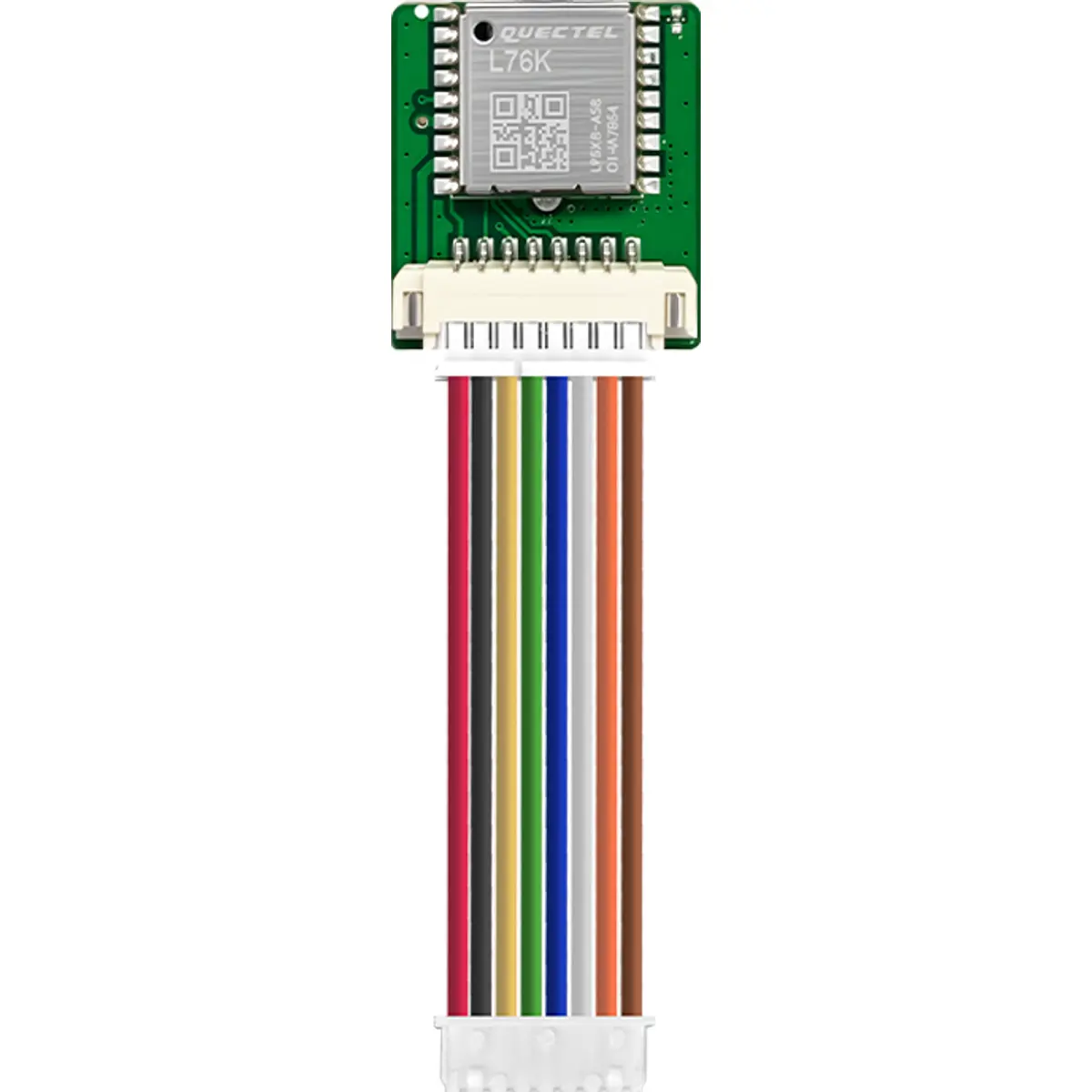

⠀ · Acessórios: Inclui cabo adaptador 8P
NOTAS
- O módulo suporta o modo "Balloon Mode" para altitudes elevadas até 80km.
- A tecnologia EASY™ funciona através do armazenamento dos dados de órbita (Ephermis) na memória RAM interna, sem necessidade de memória flash externa.
- Possui SDK integrado para comandos de controlo PMTK proprietários.
