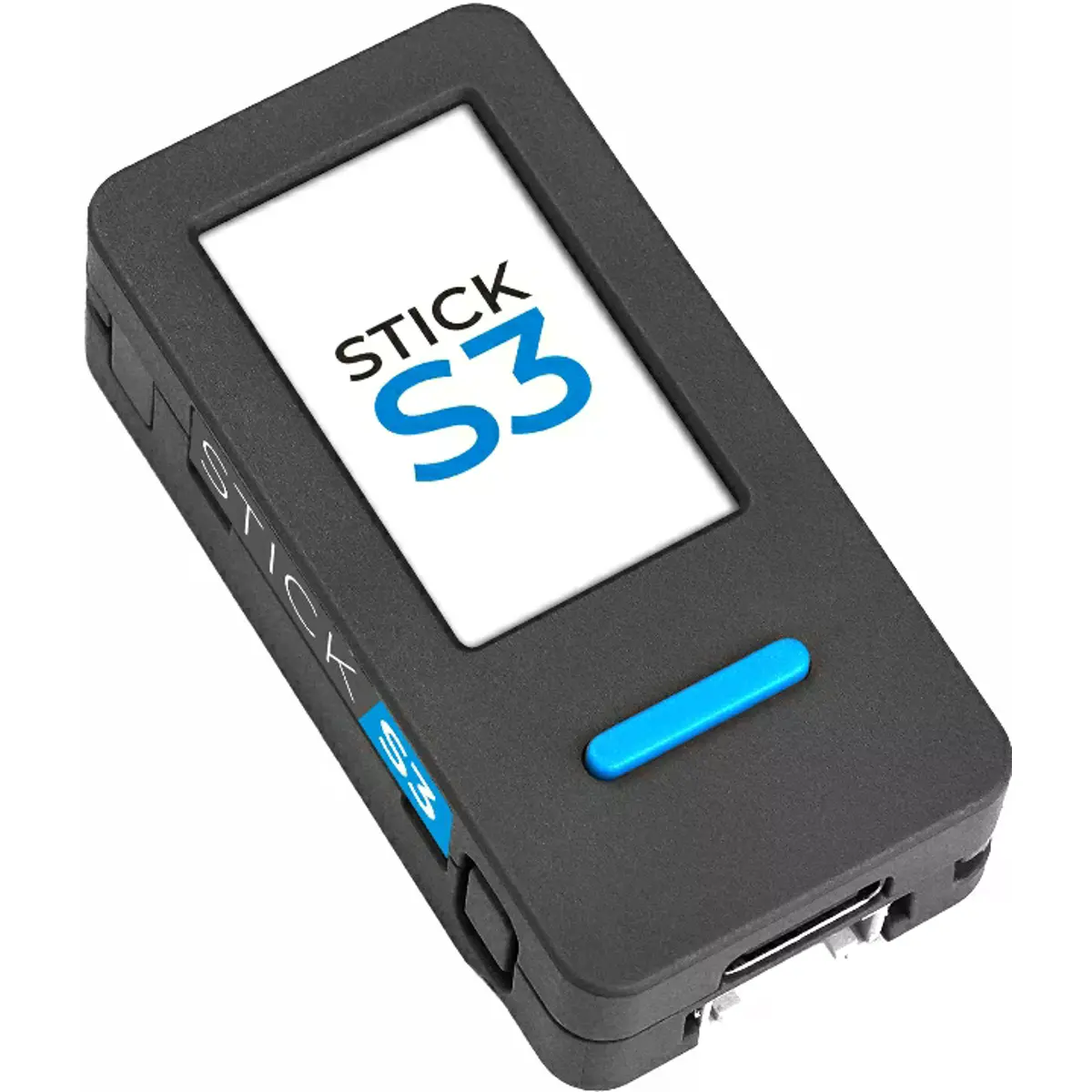

El M5StickS3 es un mini kit de desarrollo IoT compacto y versátil, basado en el ESP32-S3-PICO-1-N8R8, con Wi-Fi de 2.4 GHz, 8 MB de Flash y 8 MB de PSRAM. Diseñado para la creación de prototipos, automatización, control remoto y aplicaciones con interacción por voz, integra una pantalla LCD, un sensor IMU de 6 ejes, un micrófono, un altavoz, un emisor/receptor de infrarrojos y una batería recargable en un formato extremadamente portátil.
Gracias a su conjunto de interfaces de expansión, soporte para Arduino, UiFlow2, ESP-IDF y PlatformIO, y funciones avanzadas de audio, alimentación y comunicación, el M5StickS3 es una solución práctica para proyectos de casa inteligente, asistentes de voz, dispositivos portátiles y desarrollo rápido de aplicaciones IoT.
PRINCIPALES CARACTERÍSTICAS
◆ Controlador principal ESP32-S3-PICO-1-N8R8 con procesador de doble núcleo Xtensa LX7 hasta 240 MHz
◆ Conectividad Wi-Fi de 2.4 GHz para aplicaciones IoT y control remoto
◆ 8 MB de memoria Flash y 8 MB de PSRAM para proyectos más exigentes
◆ Pantalla LCD de 1.14" con resolución de 135 x 240 píxeles
◆ Sensor IMU BMI270 de 6 ejes para detección de movimiento y orientación
◆ Sistema de audio integrado con códec ES8311, micrófono MEMS, amplificador AW8737 y altavoz
◆ Emisor y receptor de infrarrojos integrados para control remoto y recepción de señales IR
◆ Botones programables para interacción directa con el usuario
◆ Batería de litio integrada de 250 mAh para uso portátil
◆ Base trasera magnética para una fijación rápida en superficies metálicas
◆ Interfaces de expansión Hat2-Bus y HY2.0-4P para conectar módulos y periféricos
◆ Compatible con Arduino, UiFlow2, ESP-IDF y PlatformIO
ESPECIFICACIONES
• Controlador principal: ESP32-S3-PICO-1-N8R8
- Procesador:
· Doble núcleo Xtensa LX7
· Frecuencia hasta 240 MHz
• Memoria:
- Flash: 8 MB
- PSRAM: 8 MB Octal
• Conectividad inalámbrica: Wi-Fi de 2.4 GHz
• Pantalla:
- Modelo: ST7789P3
- Tamaño: 1.14"
- Resolución: 135 x 240 píxeles
• Sensor IMU: BMI270
• Audio:
- Códec de audio: ES8311
- Resolución del códec: 24 bits
- Protocolo: I2S
- Micrófono: MEMS
- Relación señal/ruido del micrófono: 65 dB
- Amplificador: AW8737
- Altavoz: 8 Ω @ 1 W
• Infrarrojos:
- Emisor IR integrado
- Receptor IR integrado
• Alimentación:
- Entrada principal: USB Type-C DC 5 V
- Batería integrada: 250 mAh
- Interfaz Grove configurable como entrada o salida DC 5 V
- Capacidad de carga de la interfaz Grove:
· Sin carga: 5 V
· Máximo: 4.88 V @ 0.38 A
• Consumo energético:
- Apagado: 4.2 V @ 14.02 µA
- Estado L1: 4.2 V @ 52.47 µA
- Estado L2: 4.2 V @ 102.40 µA
- Estado L3A: 4.2 V @ 36.69 mA
- Carga máxima: 4.2 V @ 519.02 mA
• Interfaces:
- USB Type-C
- Hat2-Bus de 16 pines con paso de 2.54 mm
- HY2.0-4P
- Grove
- EXT_5V
- 5VIN
• Botones:
- Botones programables
- Funciones de alimentación, reinicio y modo de grabación
• Temperatura de funcionamiento: 0 ~ 40 °C
• Compatibilidad de software:
- Arduino
- UiFlow2
- ESP-IDF
- PlatformIO
• Dimensiones del producto: 48.0 x 24.0 x 15.0 mm
• Peso del producto: 20.0 g
• Dimensiones del embalaje: 65.0 x 25.0 x 15.0 mm
• Peso bruto: 22.4 g
• SKU: K150
CONTENIDO DEL EMBALAJE
• 1 x M5StickS3
NOTAS
◆ La interfaz Grove inferior se puede configurar como entrada o salida DC 5 V. Por defecto, está configurada como entrada.
◆ Cuando la interfaz DC 5 V esté configurada como salida, la alimentación de entrada debe realizarse solo mediante USB o mediante la entrada 5VIN en el Hat2-Bus. No deben utilizarse otras interfaces de salida para la alimentación, debido al riesgo de cortocircuito y daños en el equipo.
◆ Para utilizar correctamente la función de recepción por infrarrojos, el amplificador del altavoz debe estar apagado.
◆ La recepción y decodificación de infrarrojos debe utilizar el periférico RMT del ESP32. No se admite la recepción por método GPIO.
◆ Para un mejor rendimiento en la comunicación por infrarrojos, el emisor y el receptor deben estar alineados lo más directamente posible, con una distancia recomendada no inferior a 30 cm.
◆ Cuando el equipo funcione solo con batería, sin conexión USB, se recomienda mantener el volumen del altavoz por debajo del 75% para evitar reinicios inesperados causados por un consumo excesivo.
◆ Algunas unidades de lotes iniciales pueden producir un ligero ruido anómalo después del arranque, sin afectar al uso funcional.
◆ No se recomienda el desmontaje no autorizado de la carcasa del producto, ya que podría dañar el circuito PFC de la antena y afectar al funcionamiento normal del dispositivo.
◆ El M5StickS3 NO ES compatible estructuralmente con los siguientes módulos Hat:
- Hat Mini JoyC — SKU: U156
- Hat Mini EncoderC — SKU: U157
- Hat 18650C — SKU: U080
⫸ Información adicional (en el sitio web de M5Stack)
⫸ Documentación adicional (en línea)
Modo de descarga:
Conecte el dispositivo con un cable USB y pulse y mantenga pulsado el botón de reinicio en el lateral del dispositivo. Cuando el LED verde interno parpadee, el dispositivo habrá entrado correctamente en el modo de descarga.
