O Shelly Dimmer Gen4 es un controlador inteligente de regulación de iluminación, diseñado para modernizar instalaciones existentes sin necesidad de realizar grandes cambios. Compacto, versátil y preparado para una automatización avanzada, permite controlar cargas regulables con gran precisión, tanto en instalaciones con neutro como en muchas aplicaciones sin neutro.
Con conectividad multiprotocolo Wi-Fi, Bluetooth y Zigbee, compatibilidad con Matter e integración con plataformas como Home Assistant, Google Home, Amazon Alexa, Apple HomeKit y Samsung SmartThings, se adapta fácilmente a distintos ecosistemas domésticos y profesionales. Es una solución técnica y fiable para el control local, en la nube, horarios, escenas, entradas físicas e integración con otros dispositivos Shelly.
PRINCIPALES CARACTERÍSTICAS
◆ Controlador inteligente de regulación para iluminación regulable
◆ Conectividad multiprotocolo: Wi-Fi, Bluetooth y Zigbee
◆ Compatible con Matter para una integración simplificada en ecosistemas smart home
◆ Puede funcionar con o sin neutro
◆ Instalación empotrada detrás de interruptores existentes
◆ Compatible con lámparas LED regulables, incandescentes, halógenas, transformadores ferromagnéticos y transformadores electrónicos regulables
◆ Regulación precisa con ajuste de brillo mínimo/máximo, velocidad de transición y fundido de los botones
◆ Soporte para control mediante interruptor y/o botón, incluido control con uno o dos botones
◆ Integración con KNXnet/IP, MQTT, Webhooks, API HTTP/HTTPS y automatizaciones locales
◆ Horarios, escenas y rutinas inteligentes con sincronización al amanecer y al atardecer
◆ Modo nocturno para la reducción automática del brillo en periodos definidos
◆ Medición de tensión, corriente y potencia cuando se utiliza con neutro
◆ Protecciones de seguridad contra sobrecalentamiento y sobrecorriente
◆ Función de repetidor Wi-Fi y repetidor Zigbee
◆ Soporte para scripting y componentes virtuales
FUNCIONALIDADES DESTACADAS
✅ Instalación flexible en sistemas existentes
El Shelly Dimmer Gen4 se ha desarrollado para la actualización de sistemas de iluminación ya instalados, permitiendo mantener los interruptores y la instalación eléctrica existentes. El formato compacto facilita el montaje en caja de mecanismos, incluso en aplicaciones donde no existe conductor de neutro.
✅ Regulación avanzada de la iluminación
Permite ajustar con precisión el comportamiento de la iluminación, incluyendo brillo mínimo y máximo, tiempo de transición al encender y apagar, y velocidad de regulación mediante pulsación prolongada del botón. Esta flexibilidad ayuda a adaptar el funcionamiento tanto a entornos residenciales como a espacios comerciales y de hostelería.
✅ Automatización y control inteligente
Admite horarios semanales y avanzados, acciones locales, temporizadores automáticos y automatizaciones con otros dispositivos. Puede utilizarse para crear rutinas diarias, ajustar la iluminación a lo largo del día o sincronizar el funcionamiento con el amanecer y el atardecer.
✅ Integración ampliada con plataformas y protocolos
Además de la aplicación Shelly Smart Control, el dispositivo se integra con plataformas de terceros y admite Matter, KNXnet/IP, MQTT, Webhooks, API HTTP/HTTPS y control por voz mediante asistentes compatibles. Esto facilita la integración en instalaciones domóticas simples o más avanzadas.
✅ Compatibilidad con Matter
Se integra fácilmente con los principales ecosistemas de casa inteligente a través del estándar Matter, permitiendo una configuración rápida, interoperabilidad entre marcas y control centralizado en plataformas como Apple Home, Google Home, Alexa o SmartThings.
✅ Funcionamiento con sensores y escenas
Cuando se combina con dispositivos como el Shelly BLU Motion, puede activar automáticamente la iluminación al detectar movimiento. También permite configurar acciones para pulsación simple, doble o prolongada, asociando distintos niveles de brillo o escenas.
✅ Funciones de red y comunicación
El equipo incluye Bluetooth para comunicación de proximidad, gateway BLE, extensión de alcance Wi-Fi y función de repetidor Zigbee, contribuyendo a una red smart home más robusta y versátil.
✅ Calibración automática de la regulación
La calibración automática permite optimizar la suavidad y el rango de la regulación en función de la carga conectada. Debe ejecutarse en un equipo nuevo, después de un restablecimiento de fábrica y siempre que haya un cambio en la carga.
ESPECIFICACIONES
• Identificación

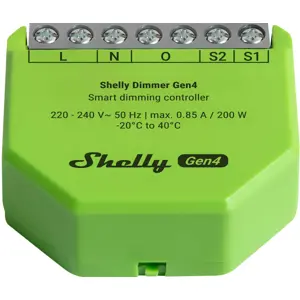

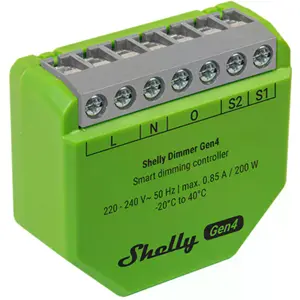

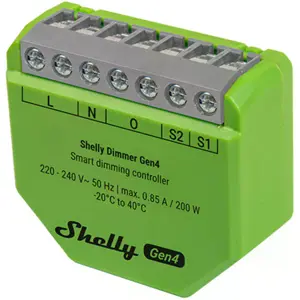

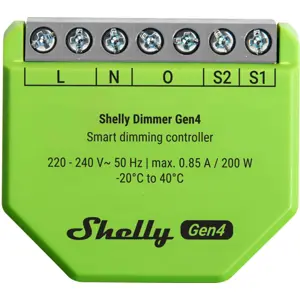

- Nombre del dispositivo: Shelly Dimmer Gen4

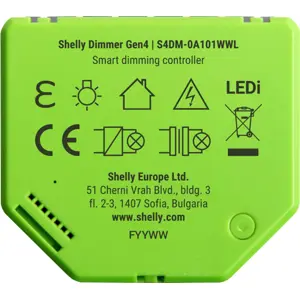

- Modelo: S4DM-0A101WWL
- BLE ID: 0x1075
• Función principal
- Controlador inteligente de regulación de 1 canal para cargas regulables
- Tipo de regulación: trailing edge
• Conectividad
- Wi-Fi
· Norma: 802.11 b/g/n/ax
· Banda RF: 2401 - 2483 MHz
· Potencia RF máxima: < 20 dBm
· Alcance: hasta 30 m en interior y 50 m en exterior
- Bluetooth
· Versión: 5.0
· Banda RF: 2400 - 2483.5 MHz
· Potencia RF máxima: < 4 dBm
· Alcance: hasta 10 m en interior y 30 m en exterior
- Zigbee
· Norma: 802.15.4
· Repetidor Zigbee: sí
· Banda RF: 2400 - 2483.5 MHz
· Potencia RF máxima: < 20 dBm
· Alcance: hasta 100 m en interior y 300 m en exterior
- Matter: compatible
• Integraciones y protocolos
- Aplicación Shelly Smart Control
- Matter
- KNXnet/IP
- MQTT
- Webhooks HTTP y HTTPS
- API HTTP documentada
- UDP
- Compatible con Home Assistant, Amazon Alexa, Google Home, Apple HomeKit y Samsung SmartThings
• Entradas y salidas
- Entradas:
· 2 entradas de interruptor/botón en terminales de tornillo: S1 y S2
· 3 entradas de alimentación en terminales de tornillo: 1 N y 2 L
- Salidas: 2 salidas internamente interconectadas en terminales de tornillo: 2 O
- Interfaz add-on: no compatible
• Tipos de carga admitidos
- Lámparas LED regulables: hasta 150 W
- Lámparas incandescentes: hasta 200 W
- Lámparas de halógeno: hasta 200 W
- Transformadores ferromagnéticos con lámparas incandescentes de baja tensión: hasta 200 VA
- Transformadores electrónicos regulables: hasta 200 W
• Alimentación y características eléctricas
- Alimentación: 220-240 V~ 50 Hz
- Consumo propio: < 1.5 W
- Neutro necesario: no
- Carga mínima sin neutro y sin bypass: 20 W
- Potencia máxima de salida: 200 W
- Corriente máxima: 0.85 A
- Protección externa recomendada: 16 A, curva B o C, poder de corte 6 kA, clase limitadora de energía 3
• Medición y sensores
- Voltímetro AC: 180 V - 280 V
- Precisión del voltímetro: ± 5 % cuando se utiliza con neutro
- Amperímetro AC: 0 A - 3 A
- Precisión del amperímetro: ± 5 % cuando se utiliza con neutro
- Sensor interno de temperatura: sí
- Medición precisa solo cuando se utiliza con neutro
• Funciones de protección
- Protección contra sobrecalentamiento
- Protección contra sobrecarga
- Protección contra sobretensión
- Protección contra subtensión
- Protección contra sobrecorriente
• Modos y funciones de control
- Modo nocturno
- Brillo mínimo al encender
- Brillo mínimo y máximo configurable
- Duración de transición configurable
- Velocidad de fundido de los botones configurable
- Control mediante un botón
- Control mediante dos botones
- Ajustes predefinidos por doble clic
- Calibración automática de la regulación
- Temporizadores automáticos de encendido/apagado
- Acciones locales
- Horarios básicos y avanzados
- Escenas y rutinas
- Scripting
- Componentes virtuales
- Registro de actividad
- KVS (almacenamiento clave-valor)
- Gateway BLE
- Extensor de alcance Wi-Fi
• Interfaz de usuario
- Botón de control
· Pulsar durante 5 segundos: activa el punto de acceso del dispositivo y la conexión Bluetooth
· Pulsar durante 10 segundos: restablecimiento de fábrica
· Pulsar 5 veces: cambia de Matter a perfil Zigbee y entra en modo de inclusión durante 3 minutos
· Pulsar 3 veces: reinicia el modo de inclusión Zigbee durante otros 3 minutos
- Indicación LED monocromática de estado
• Características físicas
- Dimensiones (A x L x P): 38.5 x 43.5 x 17 mm
- Peso: 24.3 g
- Par máximo de los terminales: 0.4 Nm
- Sección de los conductores: 0.5 a 4 mm²
- Longitud de pelado del conductor: 5 a 6 mm
- Montaje: empotrado
- Material de la carcasa: plástico
- Color de la carcasa: lima
- Color de la impresión: negro
- Color de los conectores: gris
• Condiciones ambientales
- Temperatura ambiente de funcionamiento: -20 °C a 40 °C
- Humedad: 30 % a 70 % HR
- Altitud máxima: 2000 m
• Unidad de procesamiento
- CPU:
· ESP-Shelly-C68F
· STM32 G051
- Frecuencia de reloj del ESP: 40 MHz
- Memoria flash: 8 MB
• Capacidades de firmware
- Horarios: 20
- Webhooks (acciones URL): 20, con 5 URLs por webhook
- Scripting: sí
- MQTT: sí
NOTAS
• Cuando se utiliza sin neutro y con una carga inferior a 20 W, es necesario usar el Shelly Bypass for Dimmer.
• La medición de potencia no está disponible cuando el dispositivo se utiliza sin neutro.
• Las protecciones de sobrecarga, sobretensión y subtensión requieren la conexión del cable neutro.
• Para grupos de luminarias, se recomienda utilizar cargas con el mismo consumo, idealmente del mismo modelo y fabricante.
• La calibración debe realizarse en un dispositivo nuevo, después de un restablecimiento de fábrica y siempre que se modifique la carga conectada.
• El dispositivo está diseñado para iluminación regulable; la compatibilidad real depende del tipo de carga y del comportamiento del equipo conectado.
