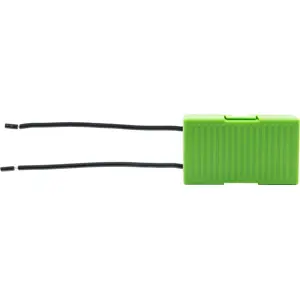

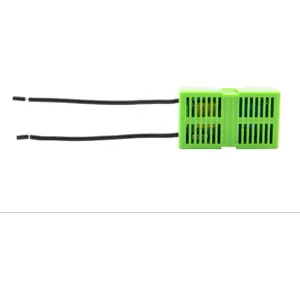

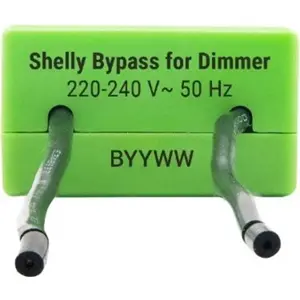

O Shelly Bypass for Dimmer Gen3 es un módulo compacto diseñado para permitir que el Shelly Dimmer Gen3 (o superior) funcione correctamente en instalaciones sin conductor Neutro, especialmente en cargas de baja potencia inferiores a 20 W. Su construcción electrónica garantiza un funcionamiento estable, elimina el parpadeo y es compatible con una amplia gama de luminarias LED.
Con unas dimensiones extremadamente reducidas y una instalación sencilla, es la solución ideal para modernizar circuitos existentes sin necesidad de cambios en el cableado.
PRINCIPALES CARACTERÍSTICAS
◆ Permite el funcionamiento del Shelly Dimmer Gen3 (o superior) sin Neutro por cable
◆ Ideal para cargas de baja potencia inferiores a 20 W
◆ Diseño ultra compacto (39 × 23 × 13 mm) para instalar en el interior de la luminaria
◆ Compatible con una amplia variedad de bombillas y tiras LED
◆ Consumo reducido (< 4 W) con funcionamiento continuo
◆ Instalación sencilla, en paralelo con la carga
◆ Excelente solución para retrofits en edificios antiguos
◆ Totalmente compatible con sistemas residenciales y comerciales ligeros
ESPECIFICACIONES
• Físicas
- Dimensiones: 39 × 23 × 13 mm (sin cables)
- Peso: 8 g
- Sección del conductor: 0,2 mm² (24 AWG, cable trenzado)
- Longitud de los cables: 65 ± 5 mm
- Longitud de aislamiento pelado: 0,5 mm
- Material de la carcasa: Plástico
- Color de la carcasa: Lima (igual que el Dimmer Gen3)
- Impresión: Negro
- Color de los cables: Negro
- Montaje: En el interior de la luminaria
• Ambientales
- Temperatura de funcionamiento: -20 °C a 40 °C
- Humedad admisible: 30% a 70% HR
- Altitud máxima: 2000 m
• Eléctricas
- Alimentación: 220–240 V AC, 50 Hz
- Consumo de energía: < 4 W
- Uso: Necesario para el funcionamiento del Shelly Dimmer Gen3 (o superior) sin Neutro
- Entradas: 1 × O (salida del Dimmer Gen3) y 1 × N
NOTAS
• El dispositivo debe instalarse en paralelo con la carga, tal y como indica el fabricante.
• La instalación debe realizarla un electricista cualificado, debido al riesgo de descarga eléctrica.
• El Shelly Bypass está destinado exclusivamente para uso en interior.
