O Shelly Dimmer Gen4 é um controlador inteligente de regulação de iluminação, concebido para modernizar instalações existentes sem a necessidade de efetuar grandes alterações. Compacto, versátil e preparado para automação avançada, permite controlar cargas reguláveis com elevada precisão, quer em instalações com neutro, quer em muitas aplicações sem neutro.
Com conectividade multiprotocolo Wi-Fi, Bluetooth e Zigbee, compatibilidade Matter e integração com plataformas como Home Assistant, Google Home, Amazon Alexa, Apple HomeKit e Samsung SmartThings, adapta-se facilmente a diferentes ecossistemas domésticos e profissionais. É uma solução técnica e fiável para controlo local, cloud, horários, cenas, entradas físicas e integração com outros dispositivos Shelly.
PRINCIPAIS CARACTERÍSTICAS
◆ Controlador inteligente de regulação para iluminação regulável
◆ Conectividade multiprotocolo: Wi-Fi, Bluetooth e Zigbee
◆ Compatível com Matter para integração simplificada em ecossistemas smart home
◆ Pode funcionar com ou sem neutro
◆ Instalação embutida atrás de interruptores existentes
◆ Compatível com lâmpadas LED reguláveis, incandescentes, halogéneo, transformadores ferromagnéticos e transformadores eletrónicos reguláveis
◆ Regulação precisa com ajuste de brilho mínimo/máximo, velocidade de transição e fade dos botões
◆ Suporte para controlo por interruptor e/ou botão, incluindo controlo com um ou dois botões
◆ Integração com KNXnet/IP, MQTT, Webhooks, API HTTP/HTTPS e automações locais
◆ Horários, cenas e rotinas inteligentes com sincronização por nascer e pôr do sol
◆ Modo noturno para redução automática do brilho em períodos definidos
◆ Medição de tensão, corrente e potência quando utilizado com neutro
◆ Proteções de segurança contra sobreaquecimento e sobrecorrente
◆ Função de repetidor Wi-Fi e repetidor Zigbee
◆ Suporte para scripting e componentes virtuais
FUNCIONALIDADES EM DESTAQUE
✅ Instalação flexível em sistemas existentes
O Shelly Dimmer Gen4 foi desenvolvido para atualização de sistemas de iluminação já instalados, permitindo manter os interruptores e a instalação elétrica existentes. O formato compacto facilita a montagem em caixa de aparelhagem, incluindo em aplicações onde não existe condutor de neutro.
✅ Regulação avançada da iluminação
Permite ajustar com precisão o comportamento da iluminação, incluindo brilho mínimo e máximo, tempo de transição ao ligar e desligar, e velocidade de regulação por pressão prolongada do botão. Esta flexibilidade ajuda a adaptar o funcionamento tanto a ambientes residenciais como a espaços comerciais e de hotelaria.
✅ Automação e controlo inteligente
Suporta horários semanais e avançados, ações locais, temporizadores automáticos e automações com outros dispositivos. Pode ser usado para criar rotinas diárias, ajustar a iluminação ao longo do dia ou sincronizar o funcionamento com o nascer e o pôr do sol.
✅ Integração alargada com plataformas e protocolos
Além da aplicação Shelly Smart Control, o dispositivo integra-se com plataformas de terceiros e suporta Matter, KNXnet/IP, MQTT, Webhooks, API HTTP/HTTPS e controlo por voz através de assistentes compatíveis. Isto facilita a integração em instalações domóticas simples ou mais avançadas.
✅ Compatibilidade com Matter
Integra-se facilmente com os principais ecossistemas de casa inteligente através do standard Matter, permitindo configuração rápida, interoperabilidade entre marcas e controlo centralizado em plataformas como Apple Home, Google Home, Alexa ou SmartThings.
✅ Funcionamento com sensores e cenários
Quando combinado com dispositivos como o Shelly BLU Motion, pode acionar automaticamente a iluminação ao detetar movimento. Também permite configurar ações para pressão simples, dupla ou prolongada, associando diferentes níveis de brilho ou cenas.
✅ Recursos de rede e comunicação
O equipamento inclui Bluetooth para comunicação de proximidade, gateway BLE, extensão de alcance Wi-Fi e função de repetidor Zigbee, contribuindo para uma rede smart home mais robusta e versátil.
✅ Calibração automática da regulação
A calibração automática permite otimizar a suavidade e a amplitude da regulação em função da carga ligada. Deve ser executada num equipamento novo, após reposição de fábrica e sempre que houver alteração da carga.
ESPECIFICAÇÕES
• Identificação

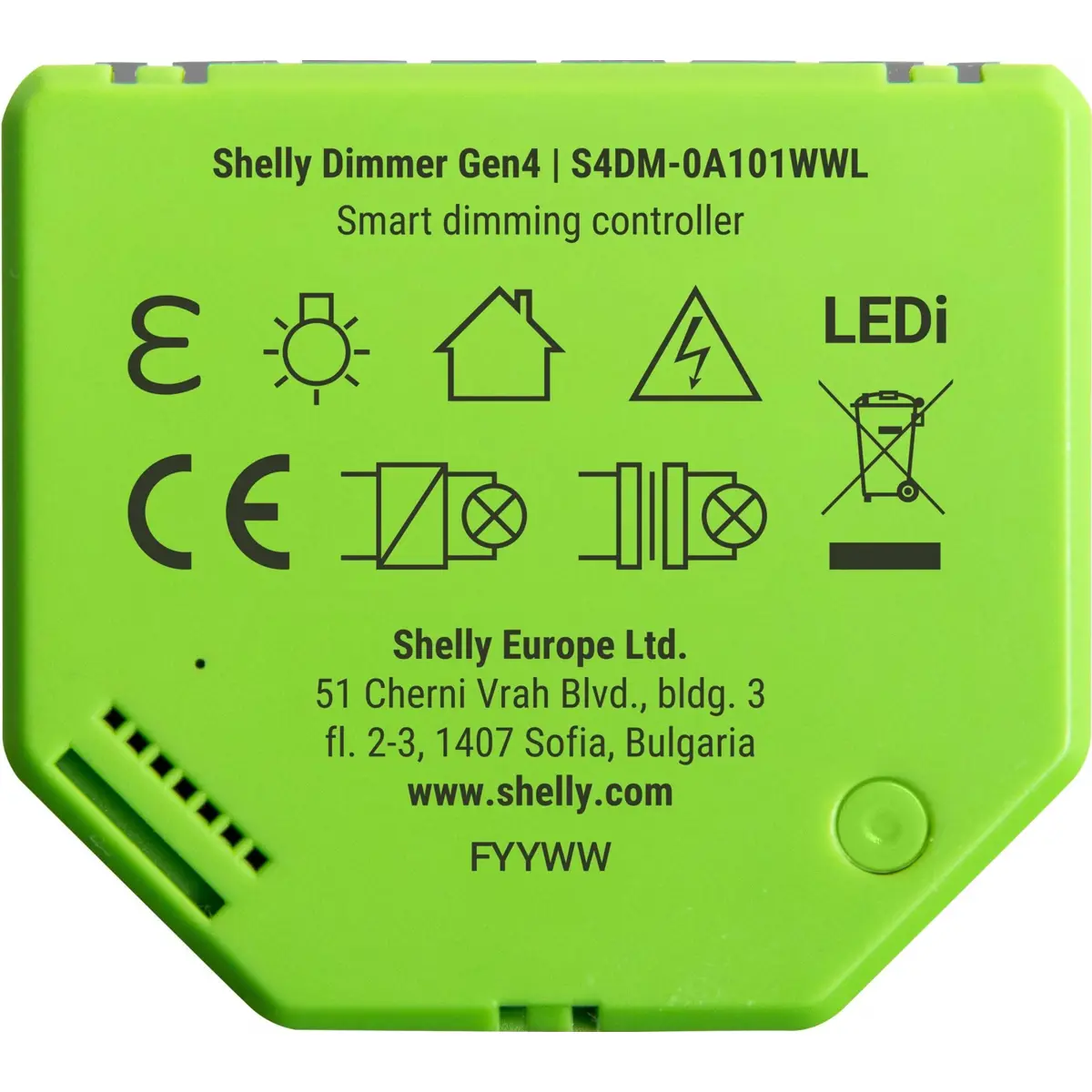

- Nome do dispositivo: Shelly Dimmer Gen4
- Modelo: S4DM-0A101WWL
- BLE ID: 0x1075
• Função principal
- Controlador inteligente de regulação de 1 canal para cargas reguláveis
- Tipo de regulação: trailing edge
• Conectividade
- Wi-Fi
· Norma: 802.11 b/g/n/ax
· Banda RF: 2401 - 2483 MHz
· Potência RF máxima: < 20 dBm
· Alcance: até 30 m no interior e 50 m no exterior
- Bluetooth
· Versão: 5.0
· Banda RF: 2400 - 2483.5 MHz
· Potência RF máxima: < 4 dBm
· Alcance: até 10 m no interior e 30 m no exterior
- Zigbee
· Norma: 802.15.4
· Repetidor Zigbee: sim
· Banda RF: 2400 - 2483.5 MHz
· Potência RF máxima: < 20 dBm
· Alcance: até 100 m no interior e 300 m no exterior
- Matter: compatível
• Integrações e protocolos
- Aplicação Shelly Smart Control
- Matter
- KNXnet/IP
- MQTT
- Webhooks HTTP e HTTPS
- API HTTP documentada
- UDP
- Compatível com Home Assistant, Amazon Alexa, Google Home, Apple HomeKit e Samsung SmartThings

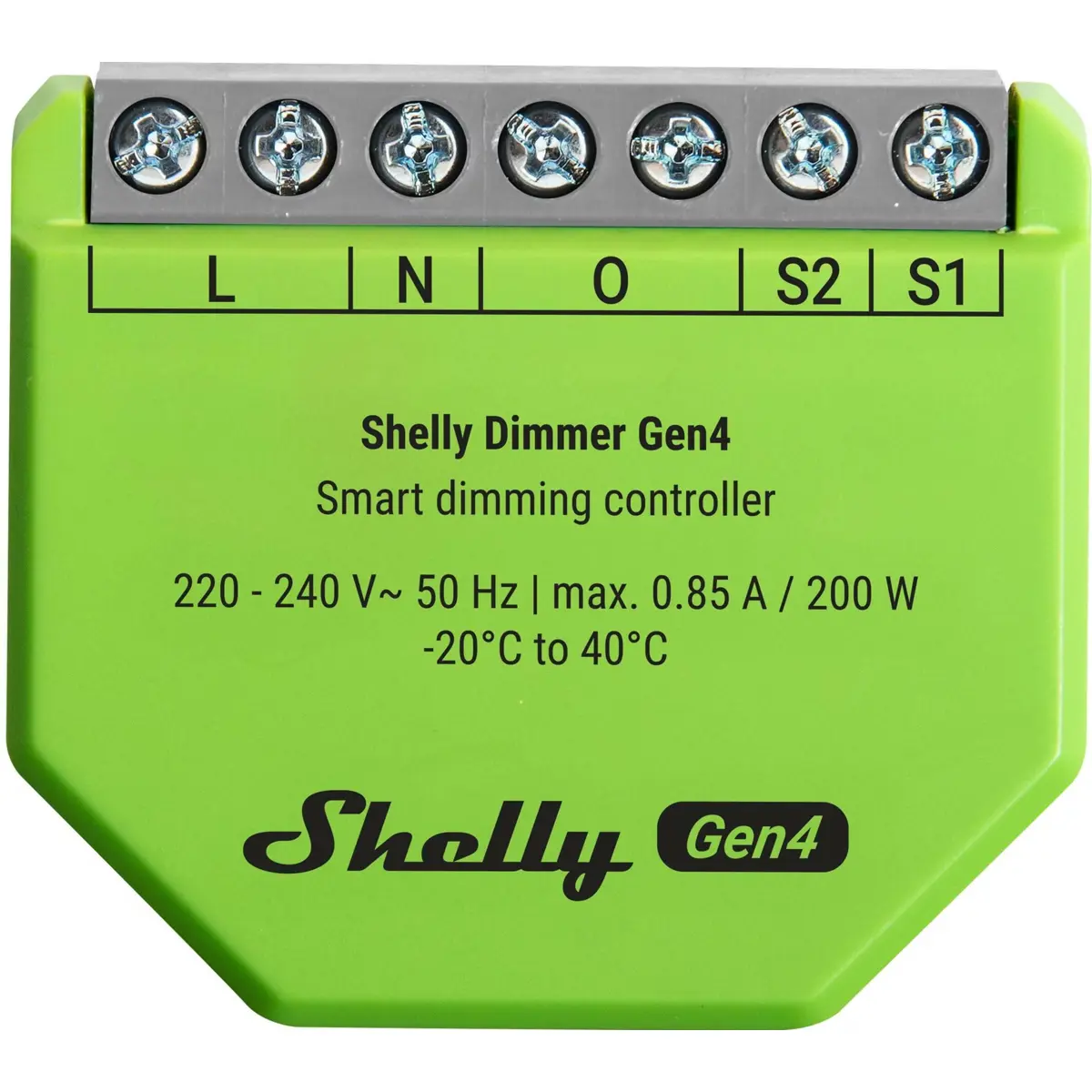

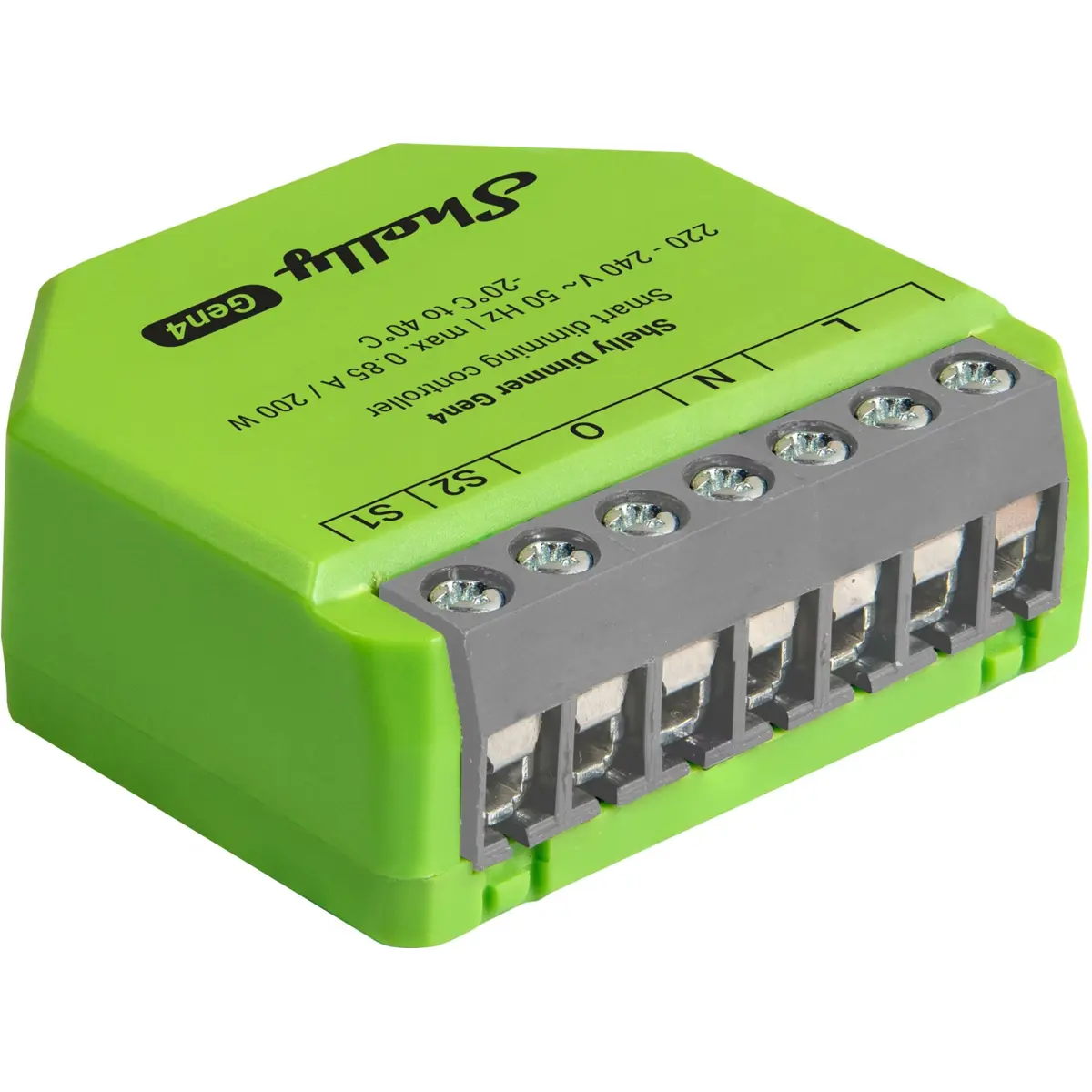

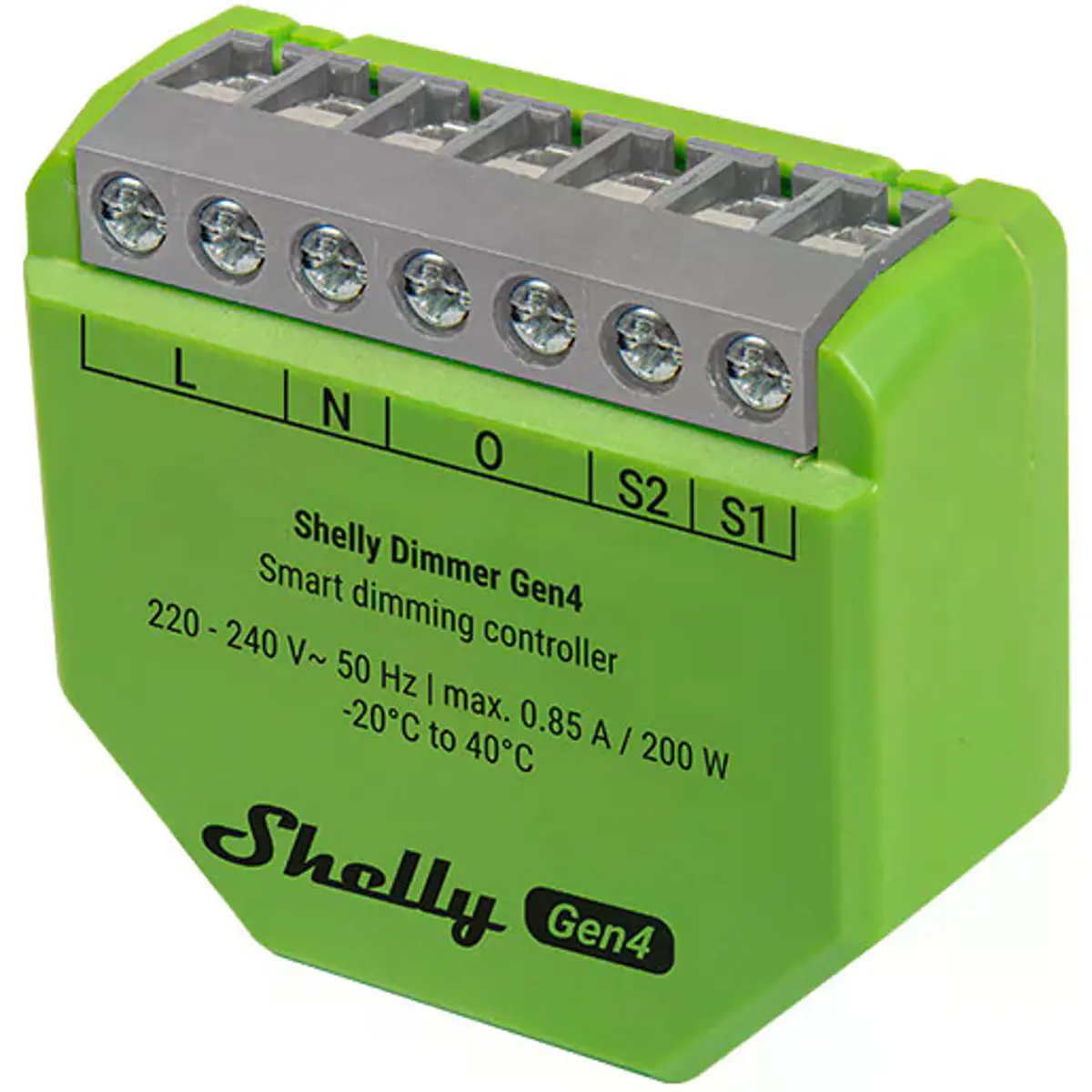

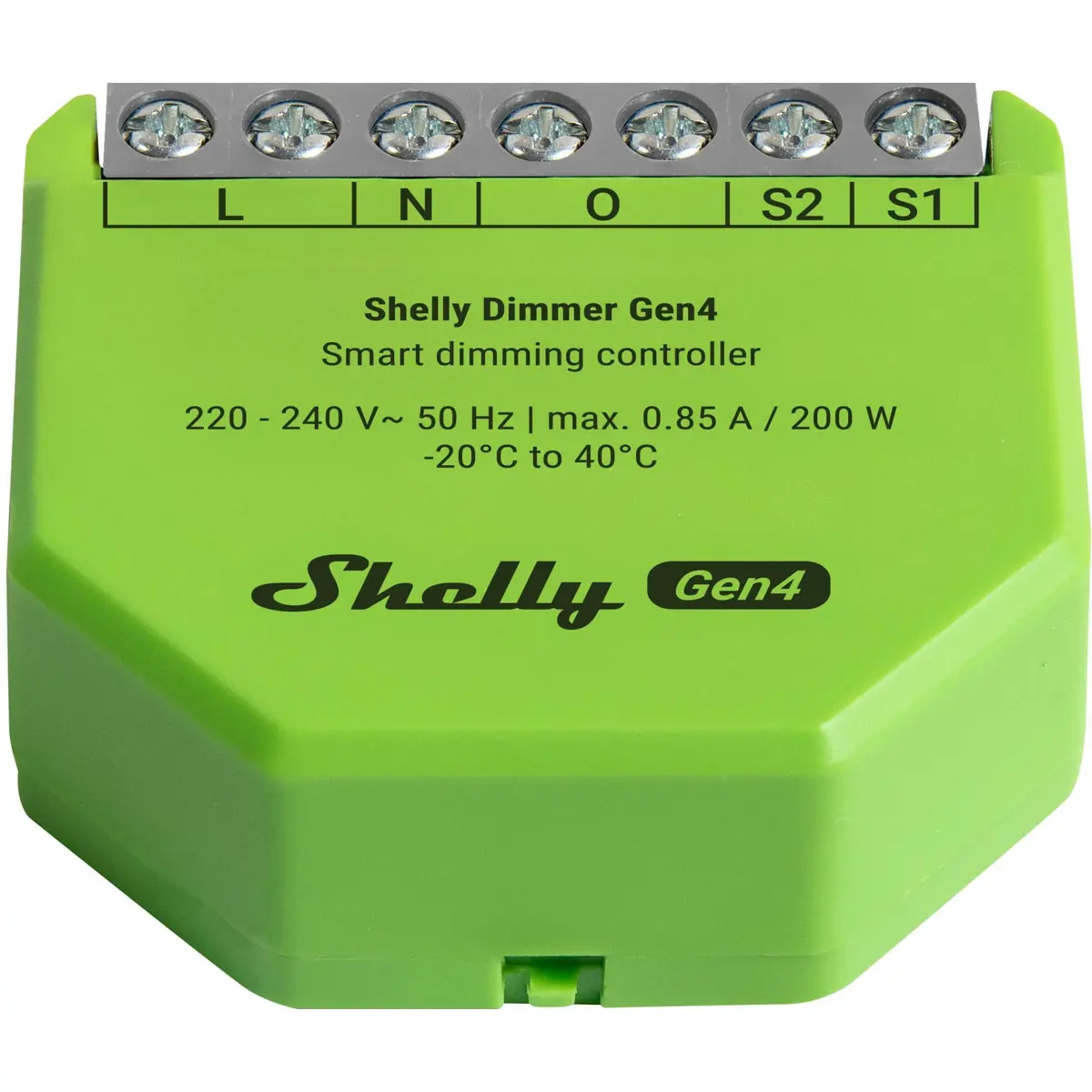

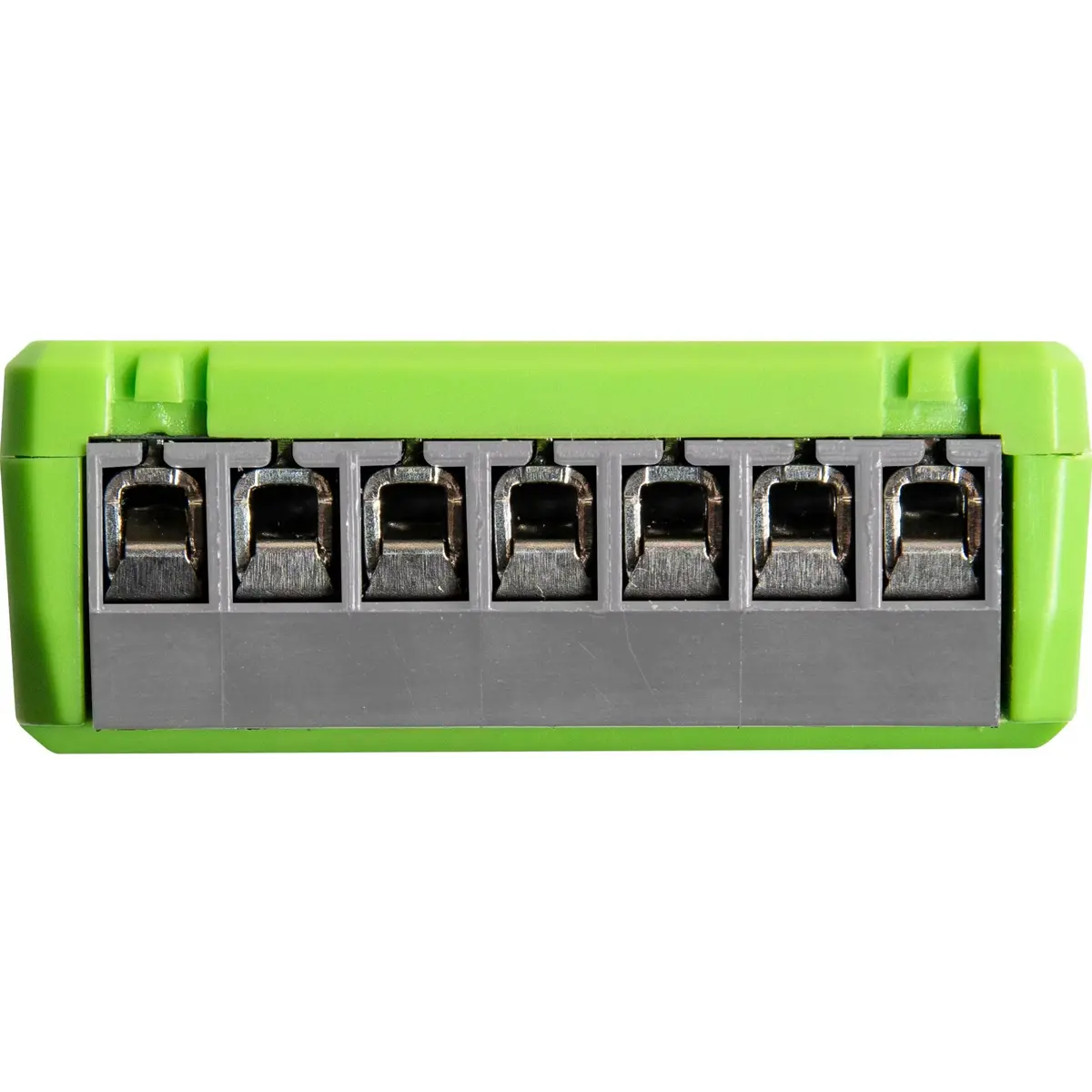

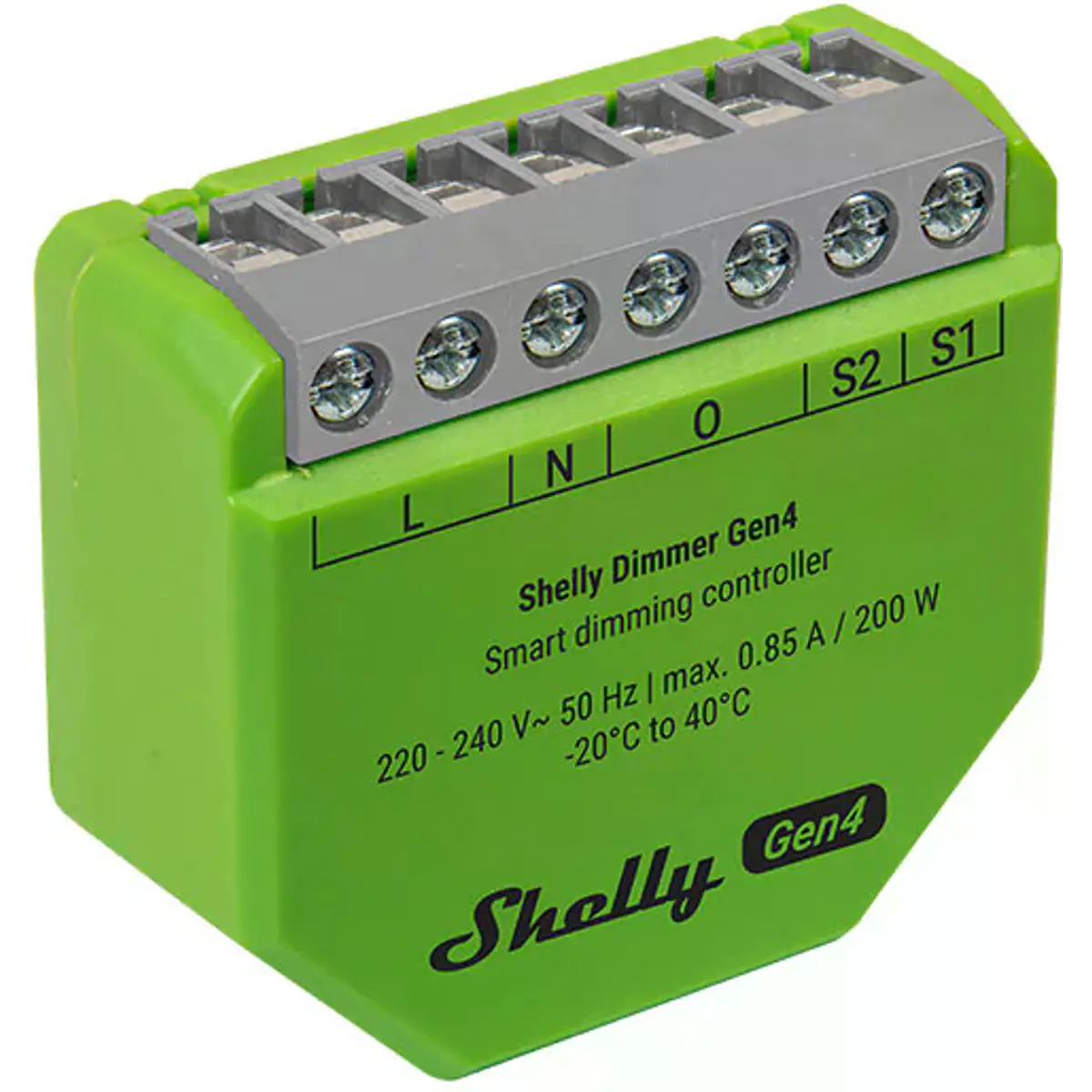

• Entradas e saídas
- Entradas:
· 2 entradas de interruptor/botão em terminais de parafuso: S1 e S2
· 3 entradas de alimentação em terminais de parafuso: 1 N e 2 L
- Saídas: 2 saídas internamente interligadas em terminais de parafuso: 2 O
- Interface add-on: não suportada
• Tipos de carga suportados
- Lâmpadas LED reguláveis: até 150 W
- Lâmpadas incandescentes: até 200 W
- Lâmpadas de halogéneo: até 200 W
- Transformadores ferromagnéticos com lâmpadas incandescentes de baixa tensão: até 200 VA
- Transformadores eletrónicos reguláveis: até 200 W
• Alimentação e características elétricas
- Alimentação: 220-240 V~ 50 Hz
- Consumo próprio: < 1.5 W
- Neutro necessário: não
- Carga mínima sem neutro e sem bypass: 20 W
- Potência máxima de saída: 200 W
- Corrente máxima: 0.85 A
- Proteção externa recomendada: 16 A, curva B ou C, poder de corte 6 kA, classe limitadora de energia 3
• Medição e sensores
- Voltímetro AC: 180 V - 280 V
- Precisão do voltímetro: ± 5 % quando usado com neutro
- Amperímetro AC: 0 A - 3 A
- Precisão do amperímetro: ± 5 % quando usado com neutro
- Sensor interno de temperatura: sim
- Medição precisa apenas quando usado com neutro
• Funções de proteção
- Proteção contra sobreaquecimento
- Proteção contra sobrecarga
- Proteção contra sobretensão
- Proteção contra subtensão
- Proteção contra sobrecorrente
• Modos e funcionalidades de controlo
- Modo noturno
- Brilho mínimo no ligar
- Brilho mínimo e máximo configuráveis
- Duração de transição configurável
- Velocidade de fade dos botões configurável
- Controlo por um botão
- Controlo por dois botões
- Predefinições por duplo clique
- Calibração automática da regulação
- Temporizadores automáticos ligar/desligar
- Ações locais
- Horários básicos e avançados
- Cenas e rotinas
- Scripting
- Componentes virtuais
- Registo de atividade
- KVS (armazenamento chave-valor)
- Gateway BLE
- Extensor de alcance Wi-Fi
• Interface do utilizador
- Botão de controlo
· Premir durante 5 segundos: ativa o ponto de acesso do dispositivo e a ligação Bluetooth
· Premir durante 10 segundos: reposição de fábrica
· Premir 5 vezes: muda de Matter para perfil Zigbee e entra em modo de inclusão durante 3 minutos
· Premir 3 vezes: reinicia o modo de inclusão Zigbee por mais 3 minutos
- Indicação LED monocromática de estado

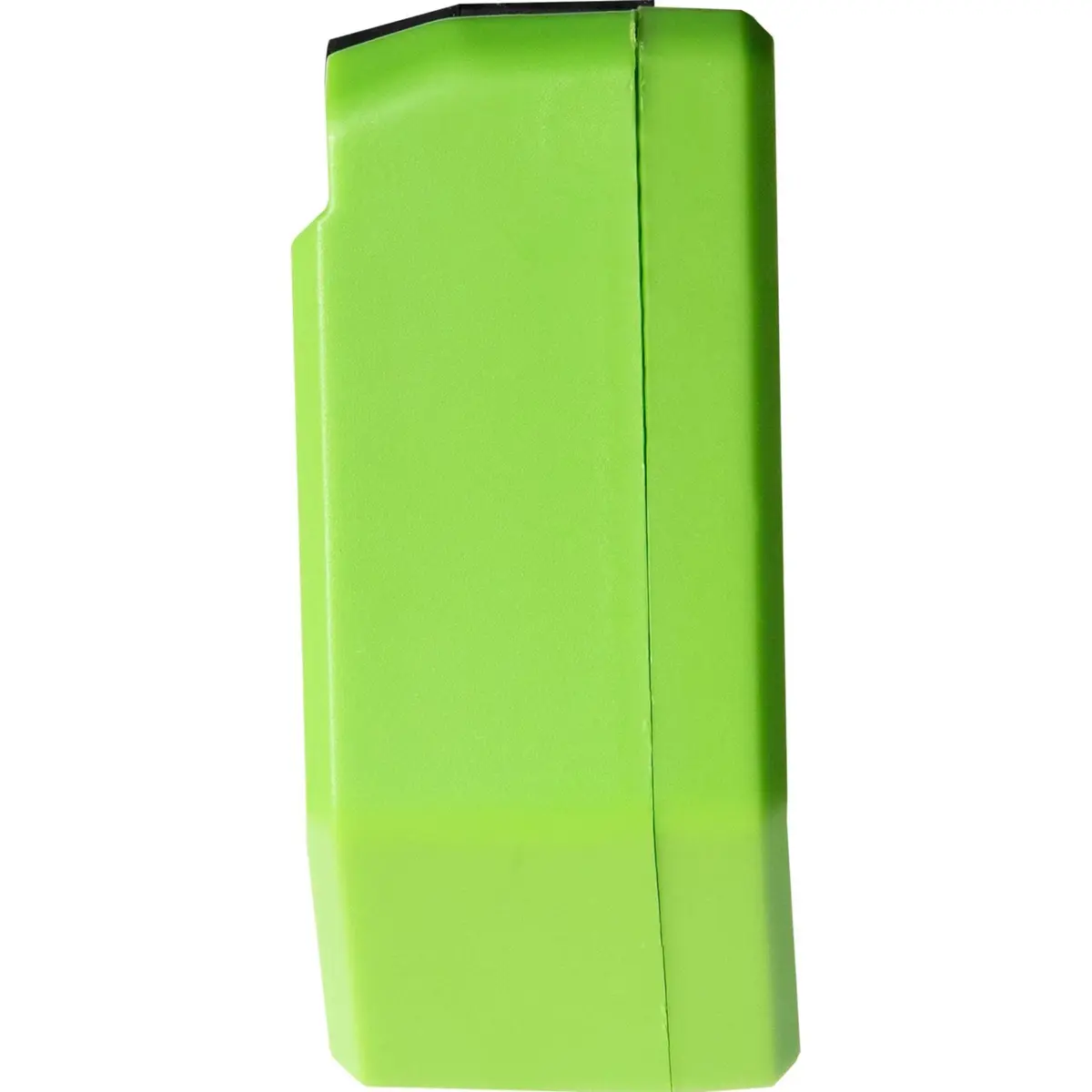

• Características físicas
- Dimensões (A x L x P): 38.5 x 43.5 x 17 mm
- Peso: 24.3 g
- Binário máximo dos terminais: 0.4 Nm
- Secção dos condutores: 0.5 a 4 mm²
- Comprimento de descarnagem do condutor: 5 a 6 mm
- Montagem: embutida
- Material da caixa: plástico
- Cor da caixa: lima
- Cor da impressão: preto
- Cor dos conectores: cinzento
• Condições ambientais
- Temperatura ambiente de funcionamento: -20 °C a 40 °C
- Humidade: 30 % a 70 % HR
- Altitude máxima: 2000 m
• Unidade de processamento
- CPU:
· ESP-Shelly-C68F
· STM32 G051
- Frequência de relógio do ESP: 40 MHz
- Memória flash: 8 MB
• Capacidades de firmware
- Horários: 20
- Webhooks (ações URL): 20, com 5 URLs por webhook
- Scripting: sim
- MQTT: sim
NOTAS
• Quando utilizado sem neutro e com carga inferior a 20 W, é necessário usar o Shelly Bypass for Dimmer.
• A medição de potência não está disponível quando o dispositivo é utilizado sem neutro.
• As proteções de sobrecarga, sobretensão e subtensão requerem a ligação do fio neutro.
• Para grupos de luminárias, recomenda-se a utilização de cargas com o mesmo consumo, idealmente do mesmo modelo e fabricante.
• A calibração deve ser efetuada num dispositivo novo, após reposição de fábrica e sempre que a carga ligada seja alterada.
• O dispositivo foi concebido para iluminação regulável; a compatibilidade real depende do tipo de carga e do comportamento do equipamento ligado.
