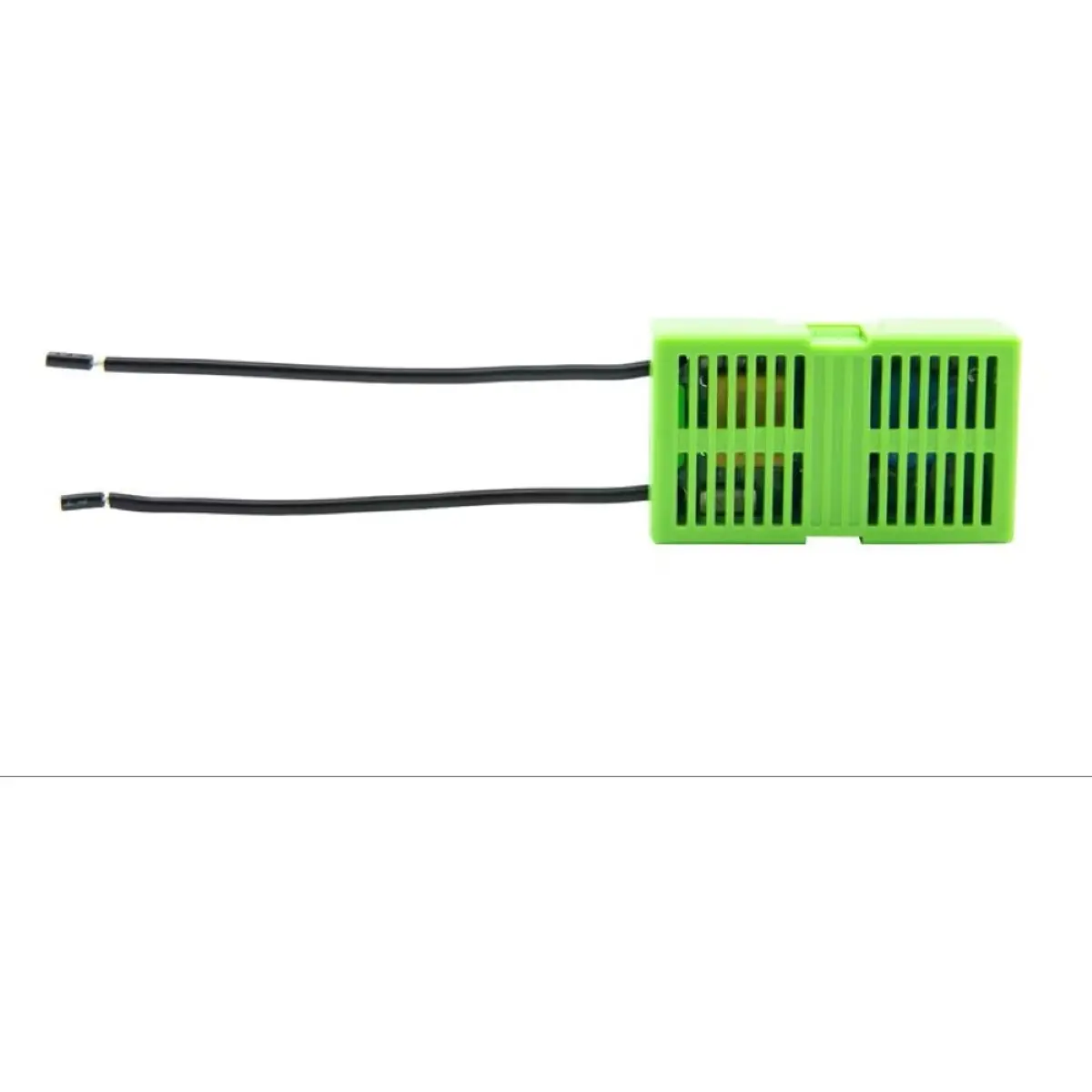

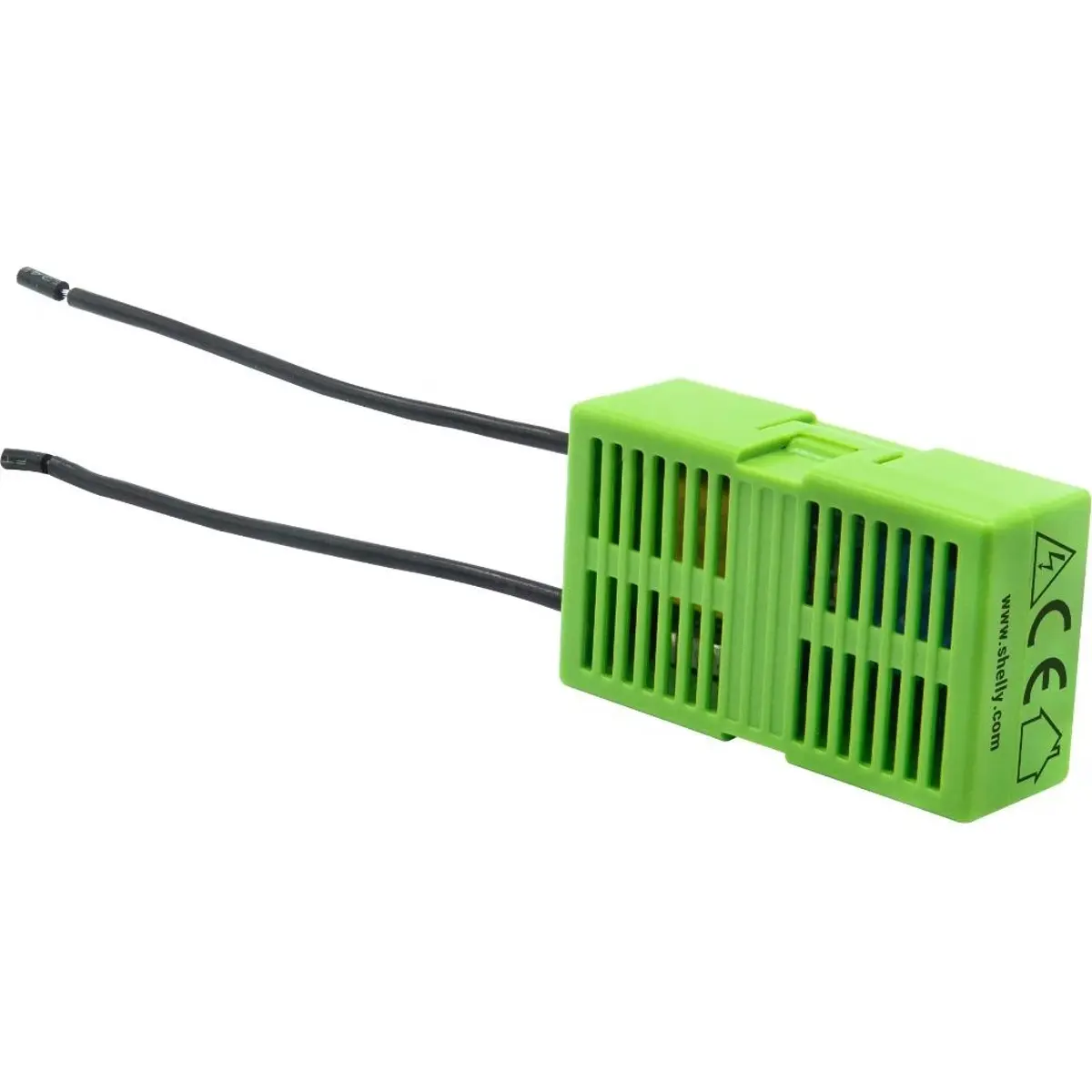

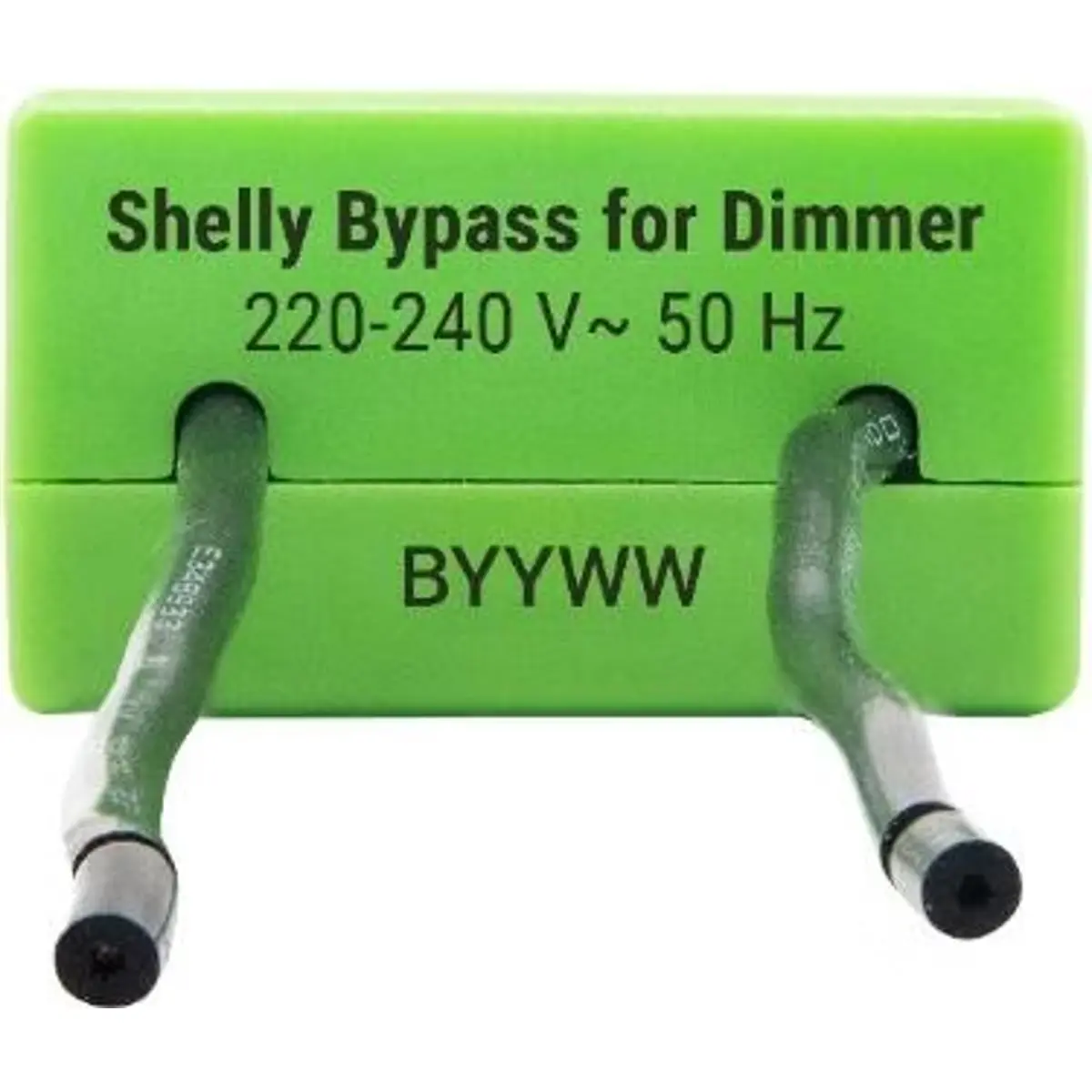

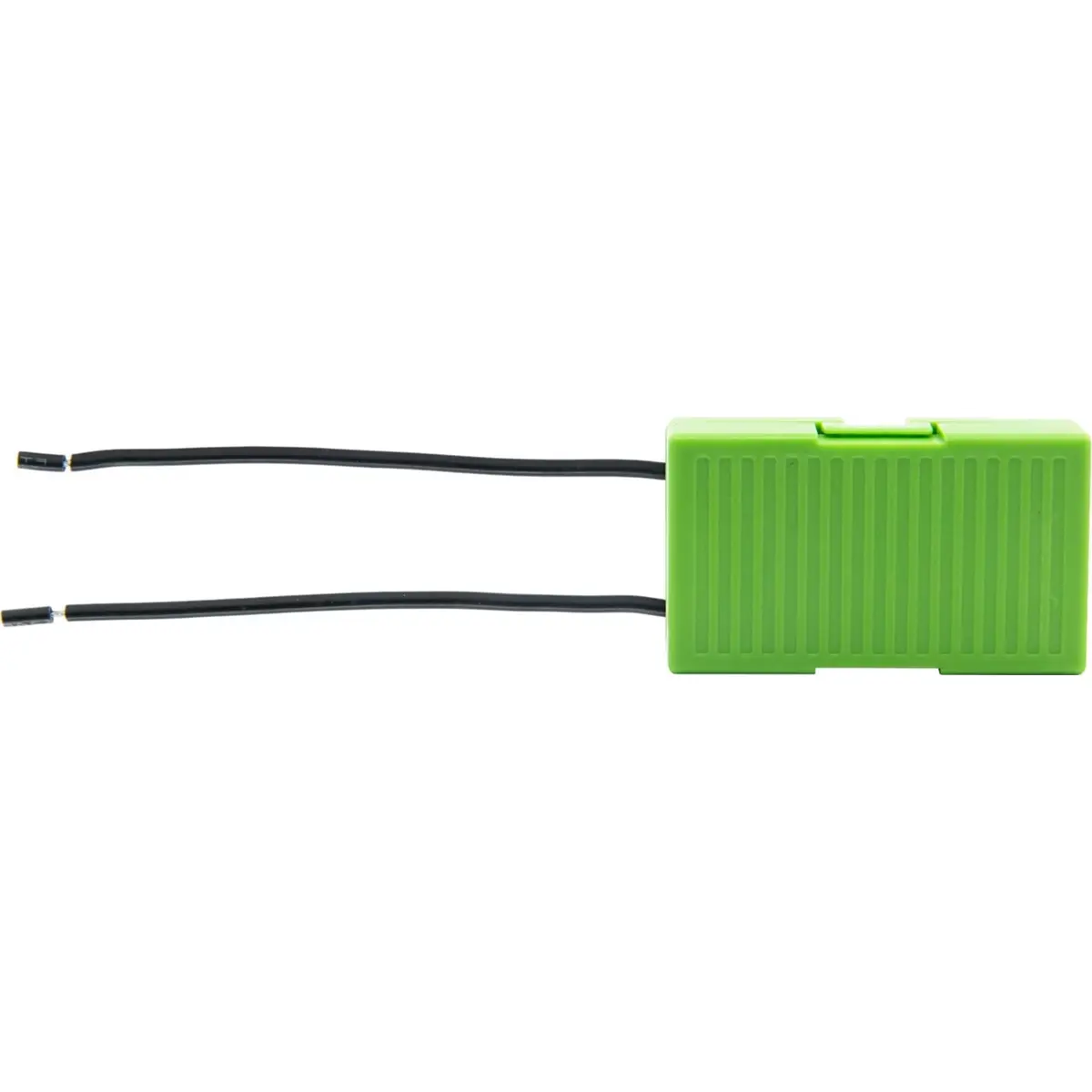

O Shelly Bypass for Dimmer Gen3 é um módulo compacto projetado para permitir que o Shelly Dimmer Gen3 (ou superior) funcione corretamente em instalações sem condutor Neutro, especialmente em cargas de baixa potência inferiores a 20 W. A sua construção eletrónica garante operação estável, eliminação de cintilações e compatibilidade com uma vasta gama de luminárias LED.
Com dimensões extremamente reduzidas e instalação simples, é a solução ideal para modernizar circuitos existentes sem necessidade de alterações na cablagem.
PRINCIPAIS CARACTERÍSTICAS
◆ Permite o funcionamento do Shelly Dimmer Gen3 (ou superior) sem fio Neutro
◆ Ideal para cargas de baixa potência inferiores a 20 W
◆ Design ultra-compacto (39 × 23 × 13 mm) para instalação no interior da luminária
◆ Compatível com uma ampla variedade de lâmpadas e fitas LED
◆ Consumo reduzido (< 4 W) com funcionamento contínuo
◆ Instalação simples, em paralelo com a carga
◆ Excelente solução para retrofits em edifícios antigos
◆ Totalmente compatível com sistemas residenciais e comerciais ligeiros
ESPECIFICAÇÕES
• Físicas
- Dimensões: 39 × 23 × 13 mm (sem fios)
- Peso: 8 g
- Secção do condutor: 0,2 mm² (24 AWG, fio entrançado)
- Comprimento dos cabos: 65 ± 5 mm
- Comprimento de isolamento removido: 0,5 mm
- Material da caixa: Plástico
- Cor da caixa: Lima (igual ao Dimmer Gen3)
- Impressão: Preto
- Cor dos cabos: Preto
- Montagem: No interior da luminária
• Ambientais
- Temperatura de funcionamento: -20 °C a 40 °C
- Humidade admissível: 30% a 70% RH
- Altitude máxima: 2000 m
• Elétricas
- Alimentação: 220–240 V AC, 50 Hz
- Consumo de energia: < 4 W
- Utilização: Necessário para funcionamento do Shelly Dimmer Gen3 (ou superior) sem Neutro
- Entradas: 1 × O (saída do Dimmer Gen3) e 1 × N
NOTAS
• O dispositivo deve ser instalado em paralelo com a carga, conforme indicado pelo fabricante.
• A instalação deve ser realizada por um eletricista qualificado, devido ao risco de choque elétrico.
• O Shelly Bypass é destinado exclusivamente para uso interior.
