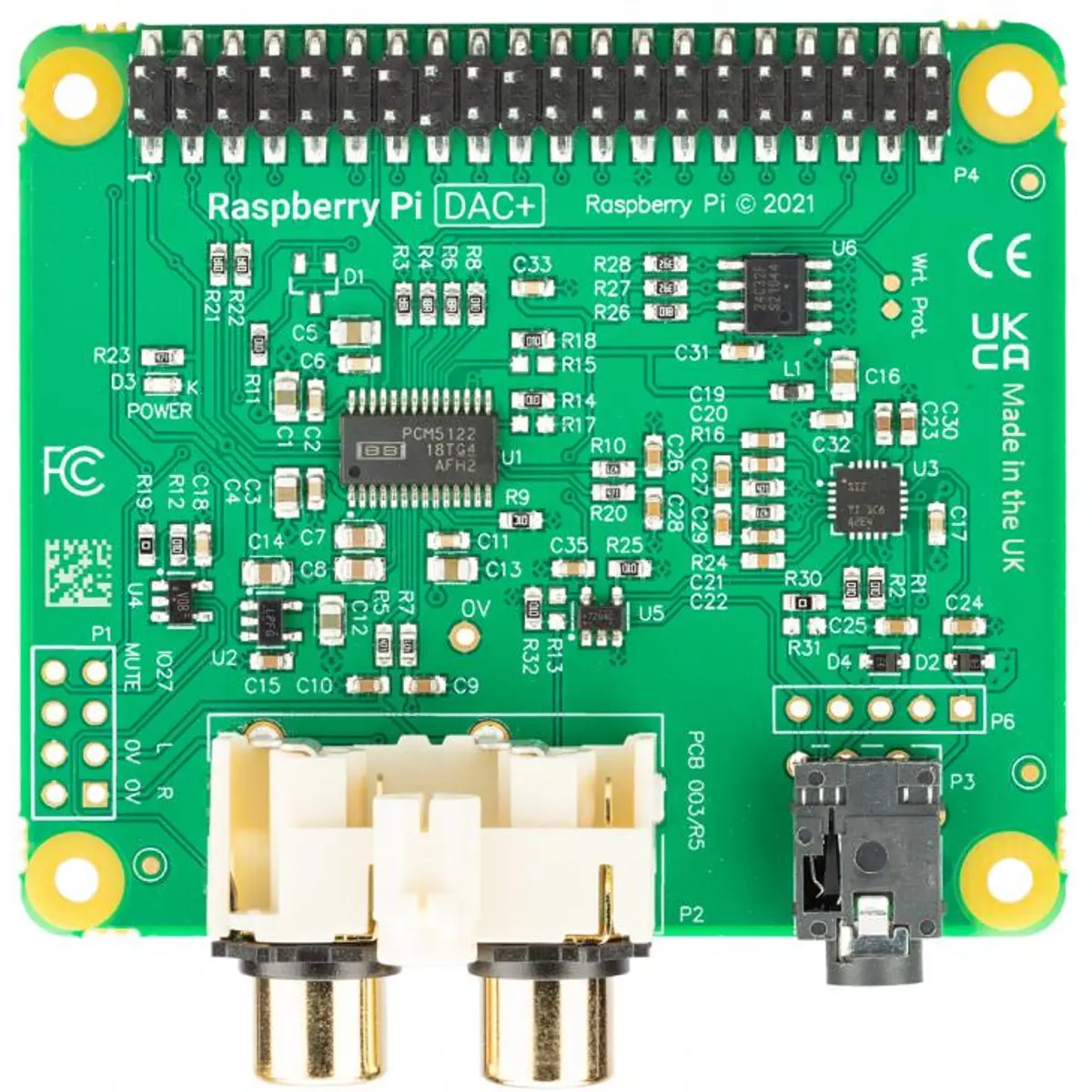

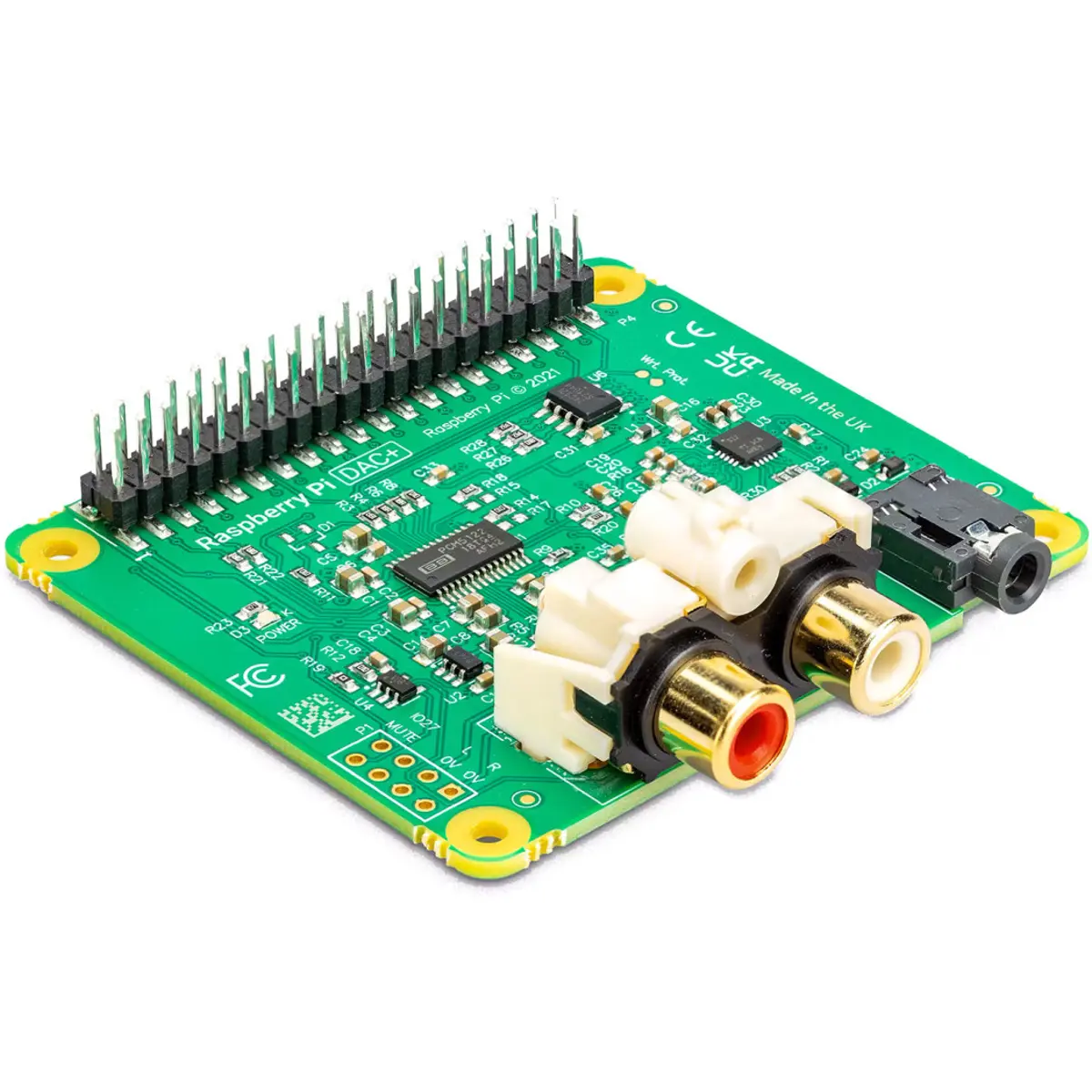

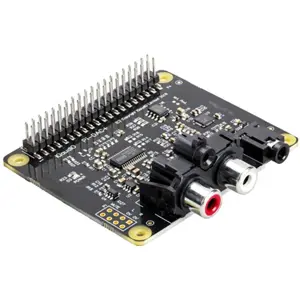

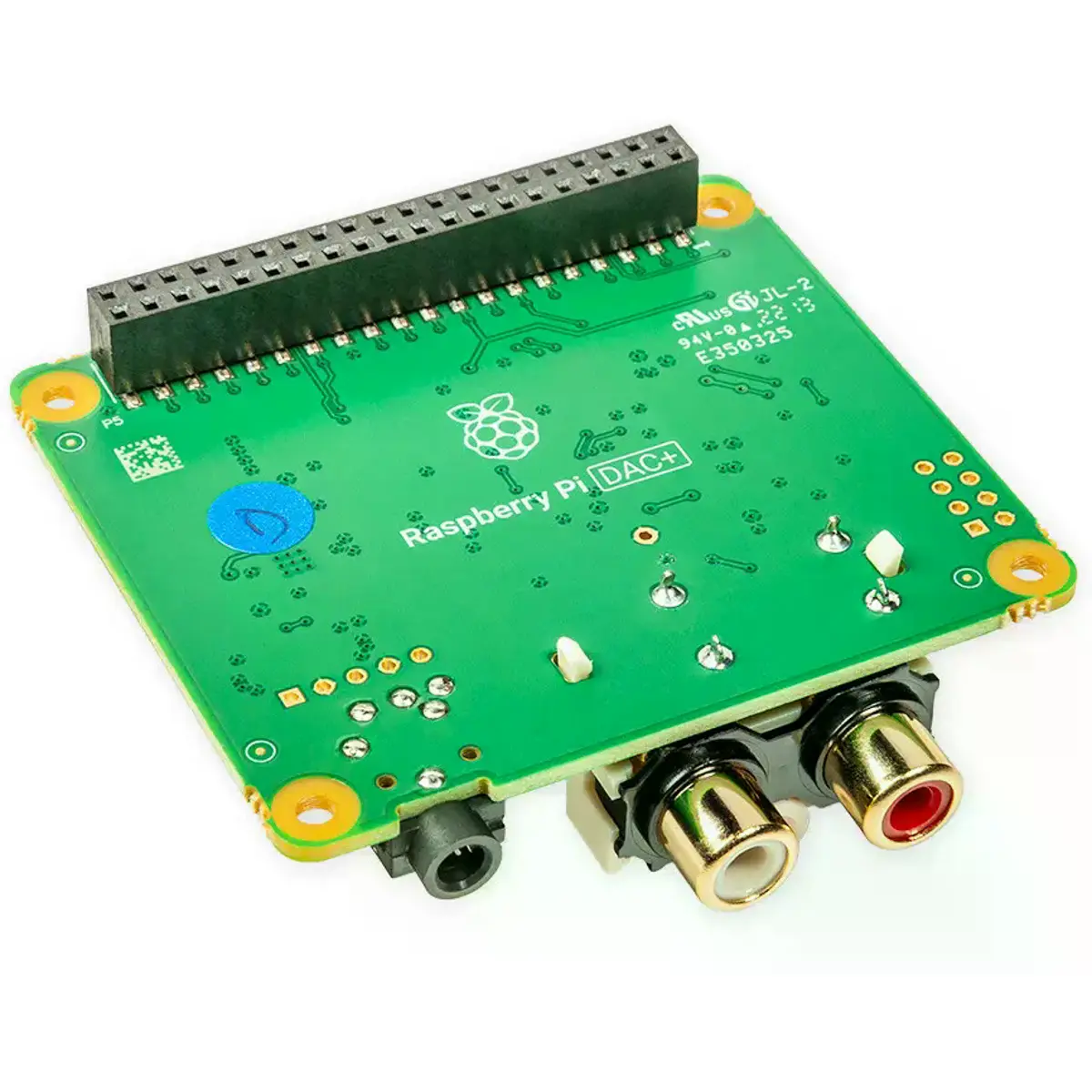

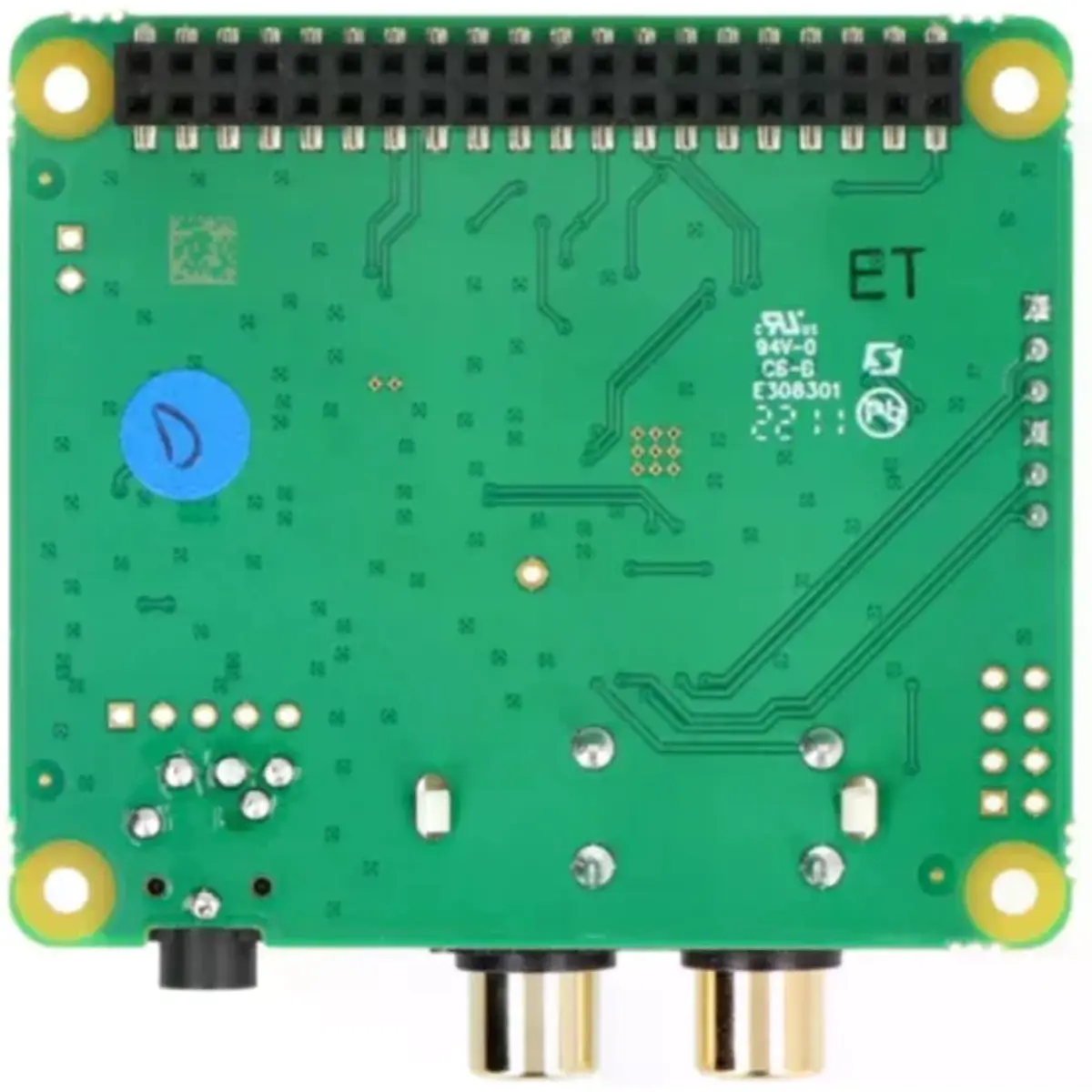

O Raspberry Pi DAC+, anteriormente conhecido como IQaudio DAC+, é um HAT (Hardware Attached on Top) de saída de áudio de baixo custo e alto desempenho para qualquer modelo de Raspberry Pi com um header GPIO de 40 pinos.
Este dispositivo utiliza um codec de áudio digital Texas Instruments PCM5122 (DAC) para fornecer áudio estéreo analógico de alta resolução de 24-bit 192kHz (Full HD). A saída de áudio analógica é disponibilizada através de um par de conectores phono (RCA) montados no painel com um sinal MUTE (deteção de auscultadores). Adicionalmente, o DAC+ inclui um amplificador de auscultadores dedicado, com saída através de uma tomada de barril de 3.5mm montada no painel.
O Raspberry Pi DAC+ conecta-se diretamente ao header GPIO de 40 pinos do Raspberry Pi sem necessidade de qualquer soldadura ou cabos adicionais. A alimentação é fornecida diretamente pela Raspberry Pi através do header GPIO de 40 pinos, não requerendo qualquer fonte de alimentação externa.
PRINCIPAIS CARACTERÍSTICAS
◾ Modelo: Raspberry Pi DAC+
◾ SKU: SC0930
◾ Codec de áudio digital: Texas Instruments PCM5122
◾ Qualidade de áudio: 24-bit 192kHz (Full HD)
◾ Saída de áudio analógica:
- Estéreo (0-2V RMS)
- via conectores phono (RCA)
- com sinal MUTE
◾ Amplificador de auscultadores:
- Dedicado,
- com saída via tomada de 3.5mm
◾ Compatibilidade:
- Qualquer Raspberry Pi com header GPIO de 40 pinos:
A+ / B+ / RPi2 / RPi3 / RPi4
◾ Conexão: Direta ao header GPIO de 40 pinos, sem soldadura
◾ Alimentação:
- Fornecida pela Raspberry Pi através do GPIO,
- sem necessidade de alimentação externa
◾ Header GPIO pass-through: 40 pinos
◾ EEPROM:
- Integrada,
- write-enabled para auto-configuração
◾ LED: Indicador de energia
◾ Temperatura de operação: 0°C–50°C
◾ Formato: 58 mm × 65 mm

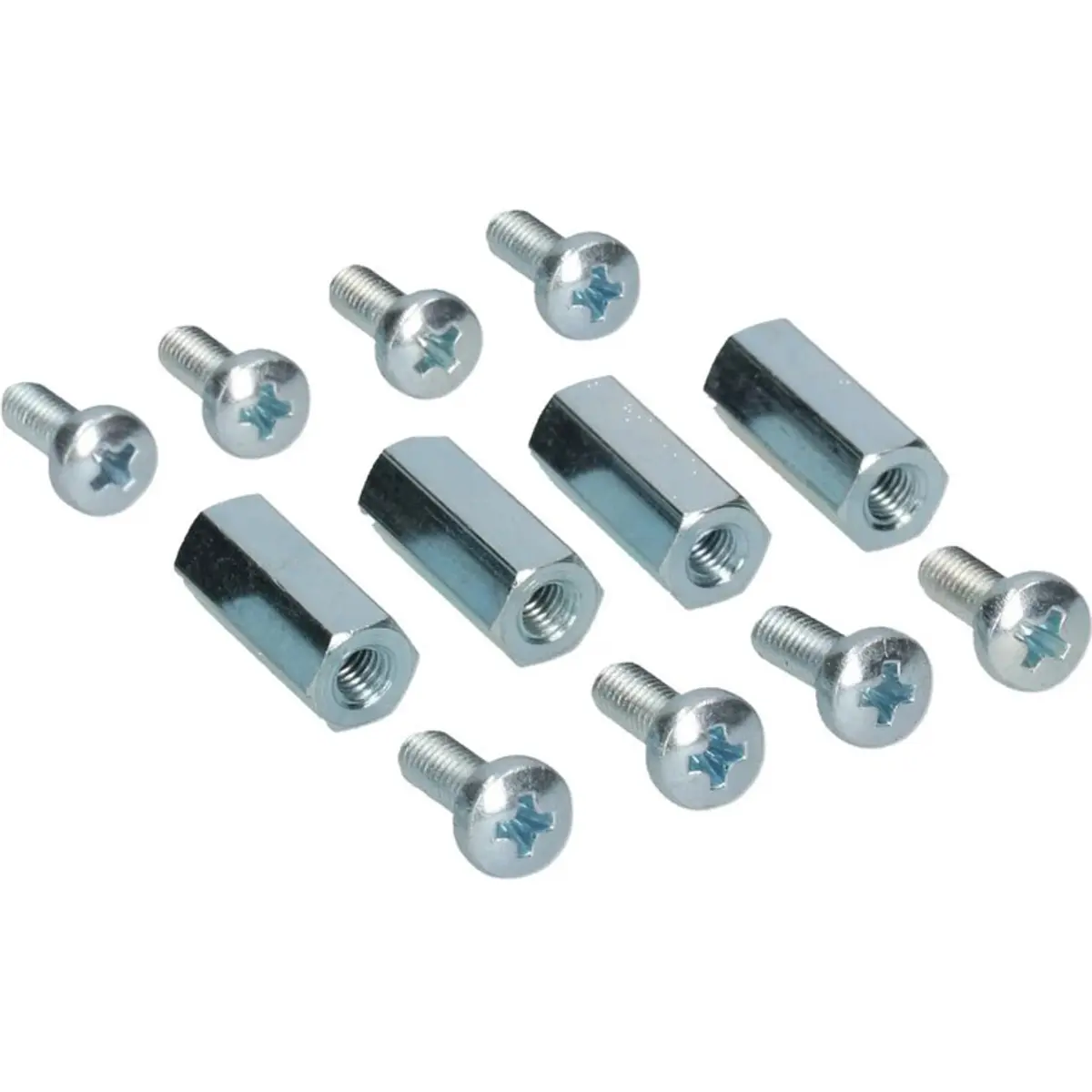

◾ Acessórios: Inclui standoffs.
