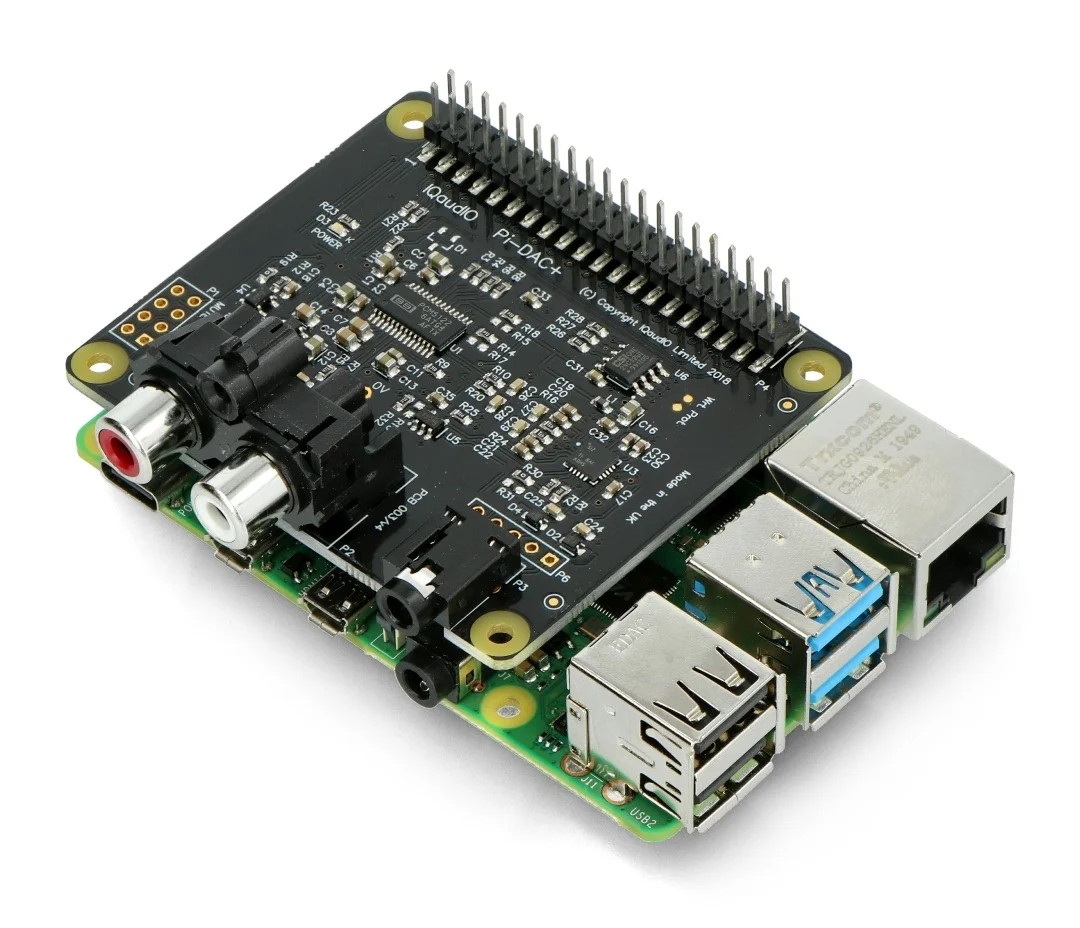

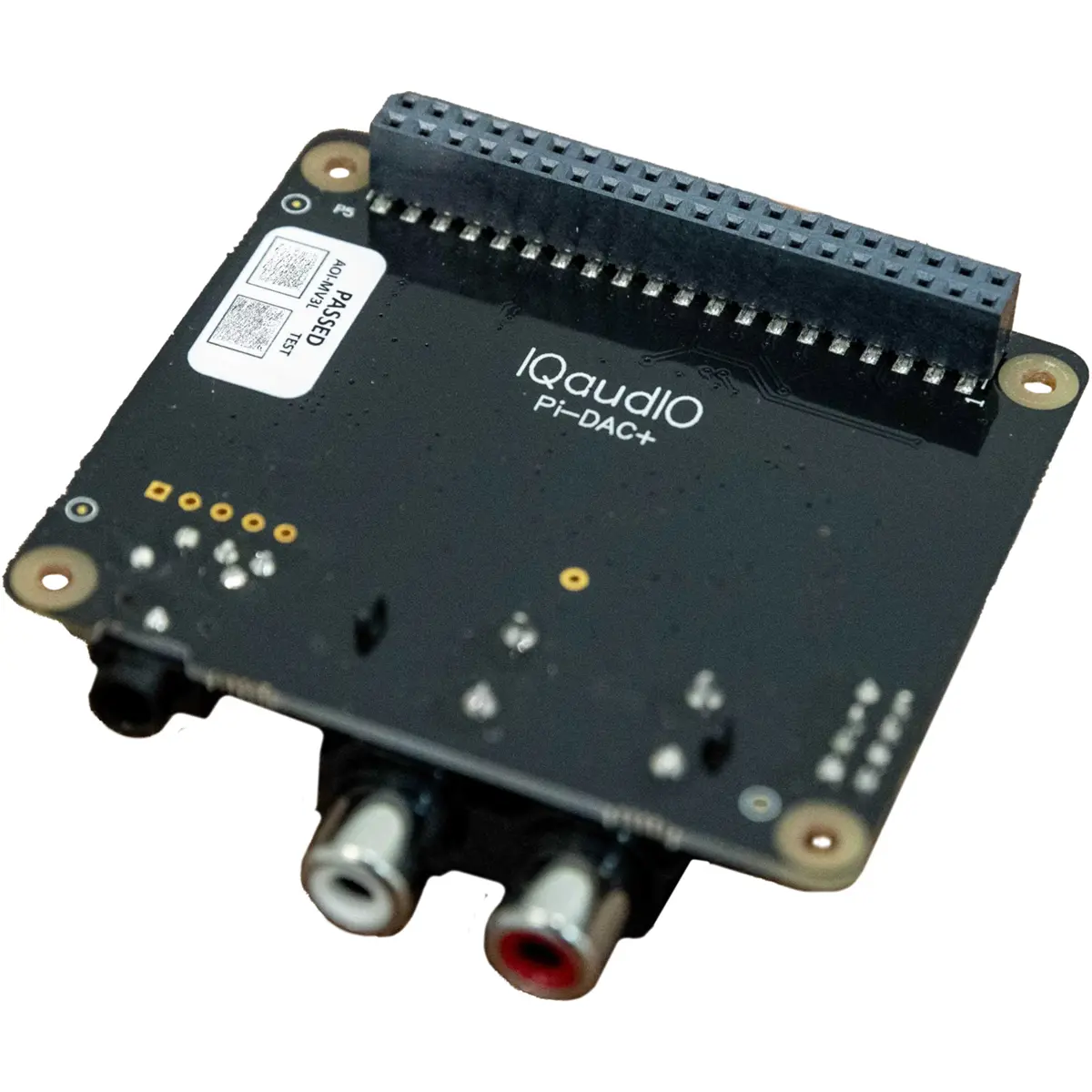

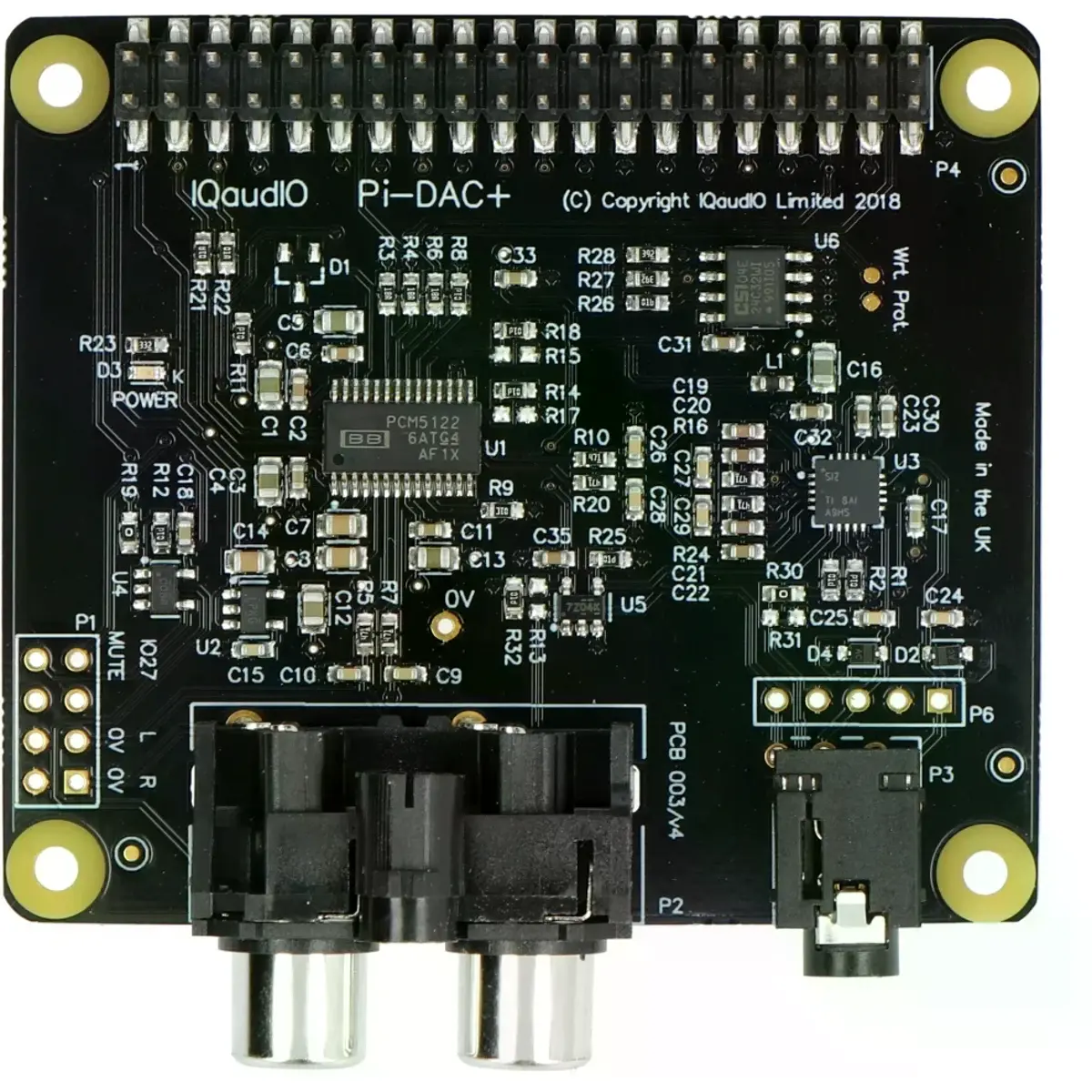

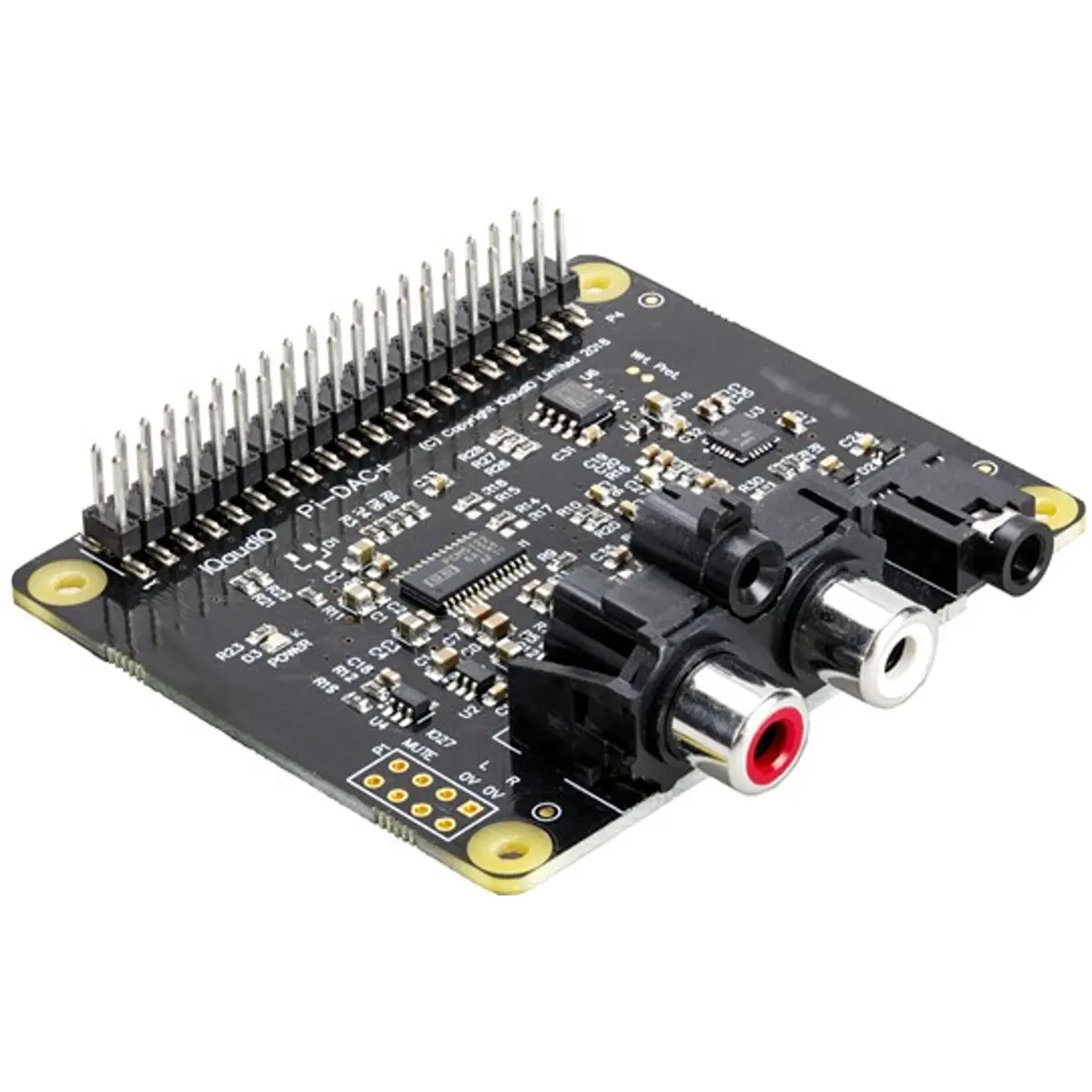

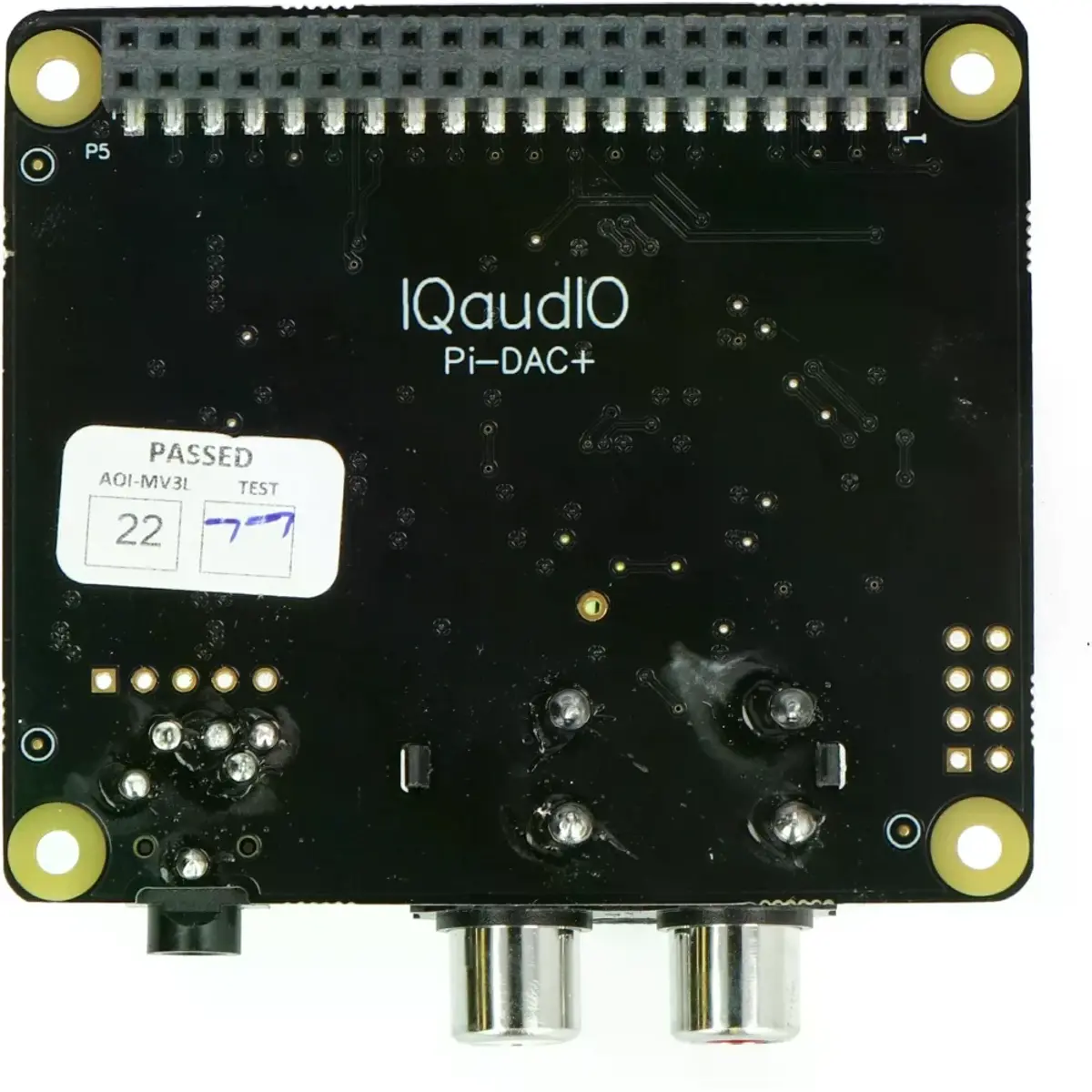

O IQaudio DAC+ é um HAT de áudio de alta fidelidade para Raspberry Pi, desenvolvido pela empresa britânica IQaudIO. Este acessório fornece áudio estéreo analógico de alta resolução graças ao DAC Texas Instruments PCM5122, um conversor de 32 bits com suporte até 24-bit / 192 kHz. A ligação ao Raspberry Pi é feita via interface I2S, garantindo baixa latência e reduzido impacto no desempenho do sistema, ao contrário das soluções baseadas em USB.
O IQaudio DAC+ inclui também um amplificador de auscultadores dedicado (TI TPA6133A) com saída em jack de 3,5 mm, e oferece controlo de volume por hardware compatível com ALSA em sistemas Linux. A saída principal é fornecida por conectores RCA (phono) montados com robustez, ideal para uso em caixas e montagens duradouras.
PRINCIPAIS CARACTERÍSTICAS
◾ Modelo: IQaudio DAC+
◾ Conversor digital-analógico (DAC): Texas Instruments PCM5122
◾ Qualidade de áudio:
- Full-HD: até 24-bit / 192 kHz
- Relação sinal/ruído (SNR): 112 dB
- Distorção harmónica total (THD): 0,0019%
◾ Saída de áudio analógica:
- Estéreo (2 V RMS)
- Conectores RCA (phono), com sinal MUTE (controlo via GPIO22)
◾ Amplificador de auscultadores:
- Integrado (TI TPA6133A)
- Saída dedicada em jack de 3,5 mm
◾ Controlo de volume:
- Por hardware, através de ALSA (Linux)
◾ Interface de áudio:
- I2S nativo da Raspberry Pi
◾ Conformidade HAT:
- EEPROM integrada para auto-configuração
- Furação para montagem e recortes para câmara e ecrã
◾ Compatibilidade:
- Raspberry Pi com header GPIO de 40 pinos:
Modelos A+ / B+ / 2 / 3 / 3B+ / 4
- Não compatível com os modelos Raspberry Pi A e B originais
◾ Conexão:
- Direta ao header GPIO de 40 pinos, sem necessidade de soldadura
◾ Alimentação:
- Fornecida pela Raspberry Pi via GPIO
- Não requer fonte de alimentação externa
◾ GPIO pass-through: 40 pinos disponíveis
◾ Sinais adicionais expostos:
- Áudio L/R, amp-mute, saída de auscultadores
◾ Proteção ESD: Avançada
◾ LED: Indicador de alimentação
◾ Temperatura de funcionamento: 0 °C a 50 °C
◾ Formato físico: 58 mm × 65 mm

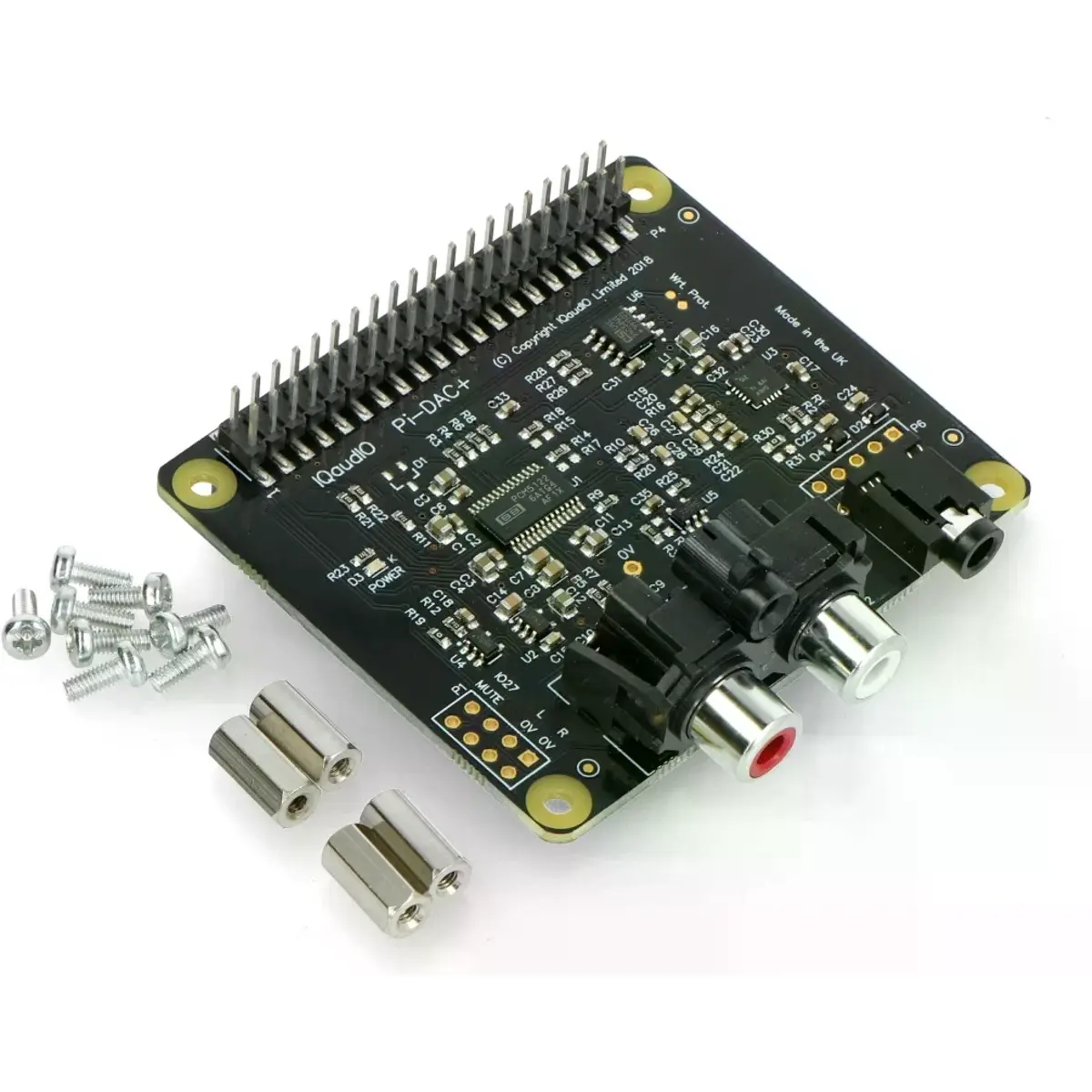

◾ Inclui: Standoffs e parafusos de montagemNOTAS:
◾ No final de 2020, a IQaudIO foi adquirida pela Raspberry Pi Foundation, e os seus produtos passaram a ser oficialmente integrados na gama Raspberry Pi, mantendo o mesmo design e desempenho que os tornaram reconhecidos entre entusiastas e integradores de áudio digital.
◾ Este modelo em específico, fabricado antes da aquisição, está a ser comercializado pela Raspberry Pi com o SKU: SC0368. As versões mais recentes, com PCB de cor verde, correspondem ao SKU: SC0930 (ver
095-5773)
