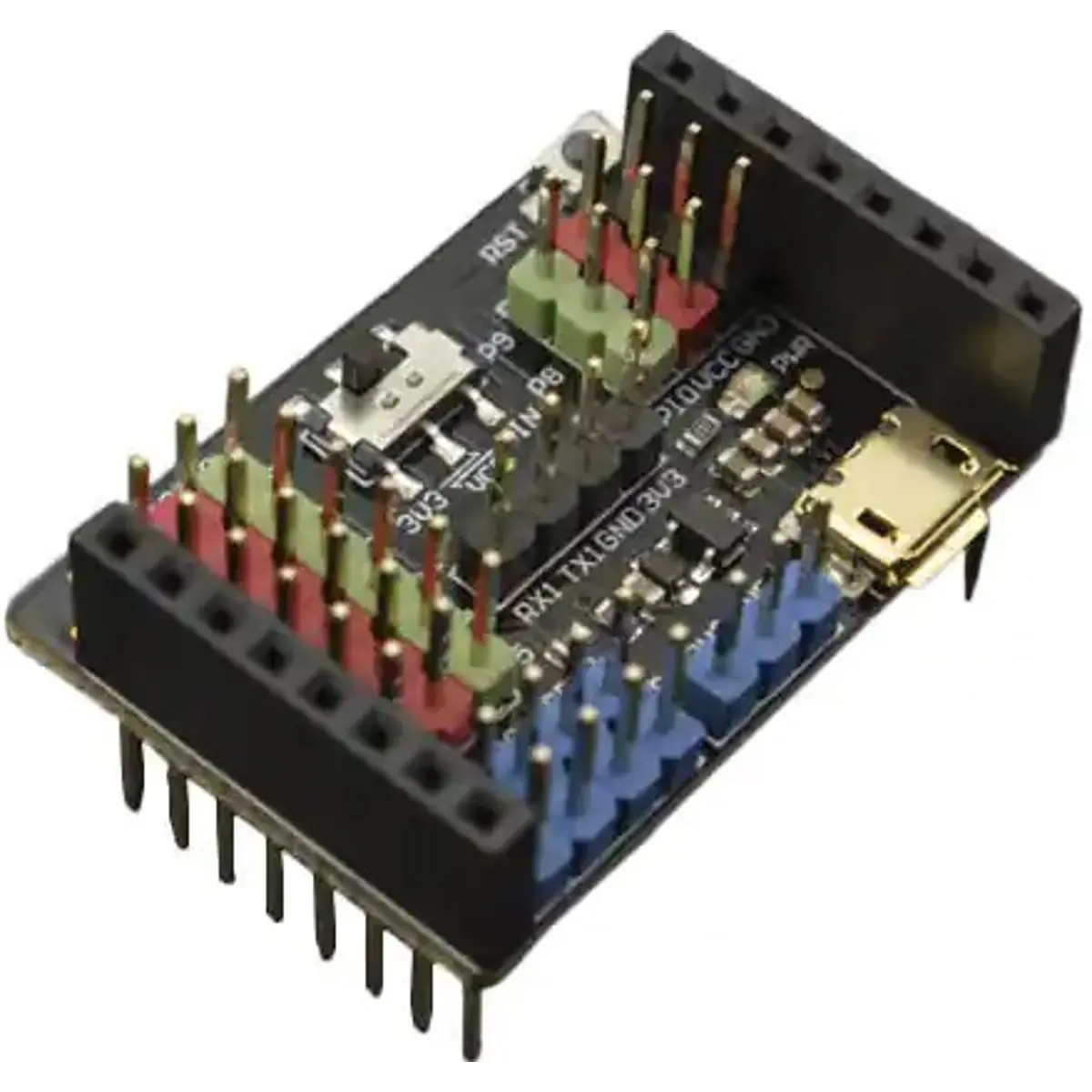

Gravity: I/O Expansion Shield for OpenMV Cam H7 & H7 Plus é um Shield de expansão especialmente concebido para o OpenMV Cam H7 e OpenMV Cam H7 Plus. É compatível com vários sensores e módulos electrónicos da série Gravity, plug and play, sem necessidade de soldadura. Não só ajuda a evitar as complexas ligações, soldaduras e outras operações, como também ajuda a completar rapidamente a montagem e a começar a utilizar os sensores ou módulos electrónicos, para construir protótipos mais rapidamente.
Este Shield de expansão está equipado com uma porta de alimentação externa USB de 5V e um interruptor de alimentação 3.3V/VIN, o que o torna capaz de alimentar componentes de alta corrente, tais como motores e servos. Possui 9 conjuntos de portas digitais, 1 conjunto de porta analógica, 1 conjunto de porta série e 2 conjuntos de portas I2C. Além disso, possui um Low-Dropout Regulator de 3.3V, que satisfaz as necessidades de energia de múltiplos módulos ao mesmo tempo.
ESPECIFICAÇÕES:
◾ Tensão da fonte de alimentação externa (porta USB integrada): 5,0±0,1V
◾ Corrente de entrada de energia externa (porta USB integrada): <1A
◾ Conector: Conector padrão da série Gravity

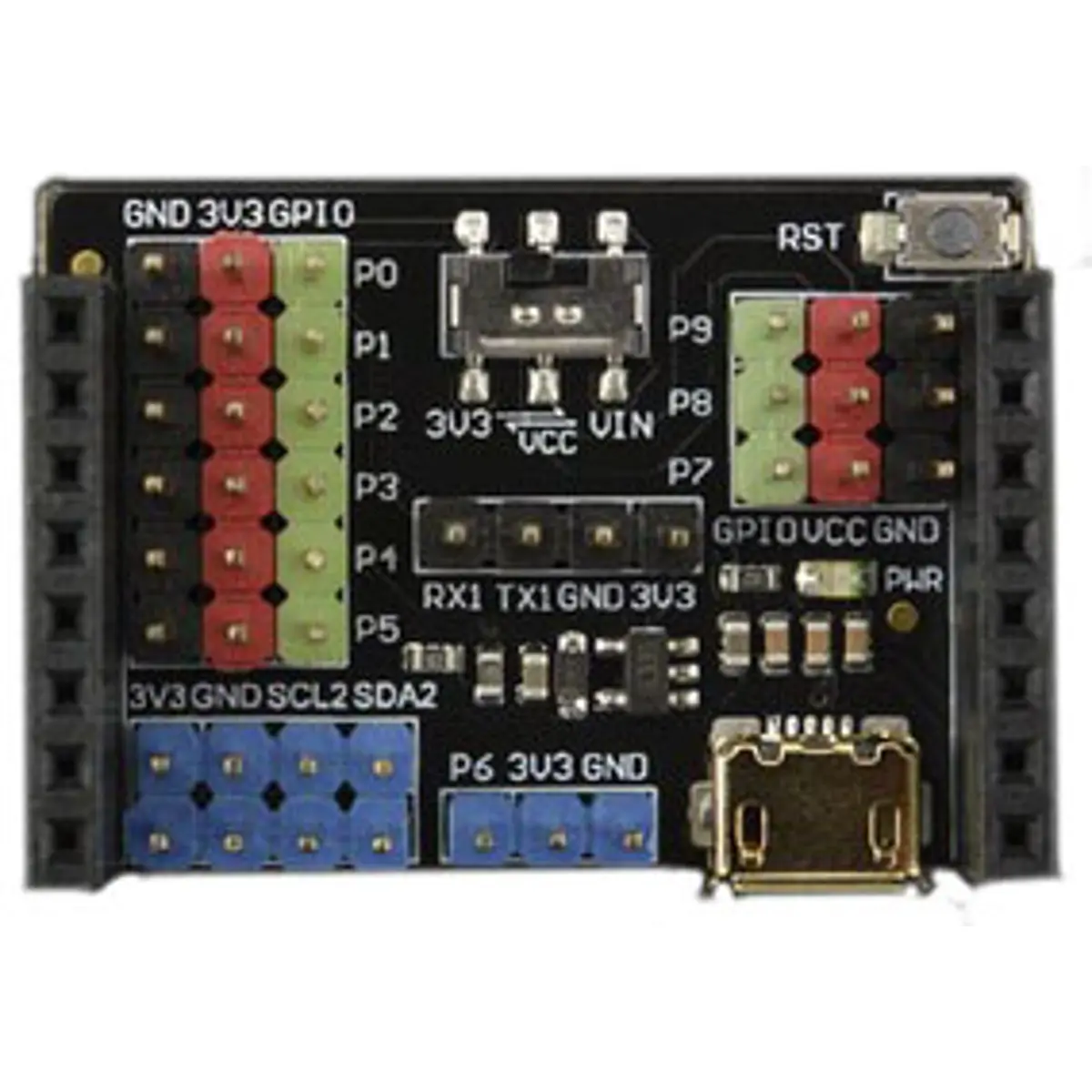

◾ Portas:
- 9 conjuntos de portas digitais,
- 1 conjunto de porta analógica,
- 1 conjunto de porta serial,
- 2 conjuntos de portas I2C
◾ Nível de sinal de interface:
- High: 3.3 V
- Low: 0 V
◾ Faixa de entrada analógica: 0~3.3V
◾ Tensão de saída LDO integrada: 3.3 V
◾ Corrente de saída LDO integrada: <500mA
◾ Tamanho da placa: 35.6 mm * 24.8 mm
