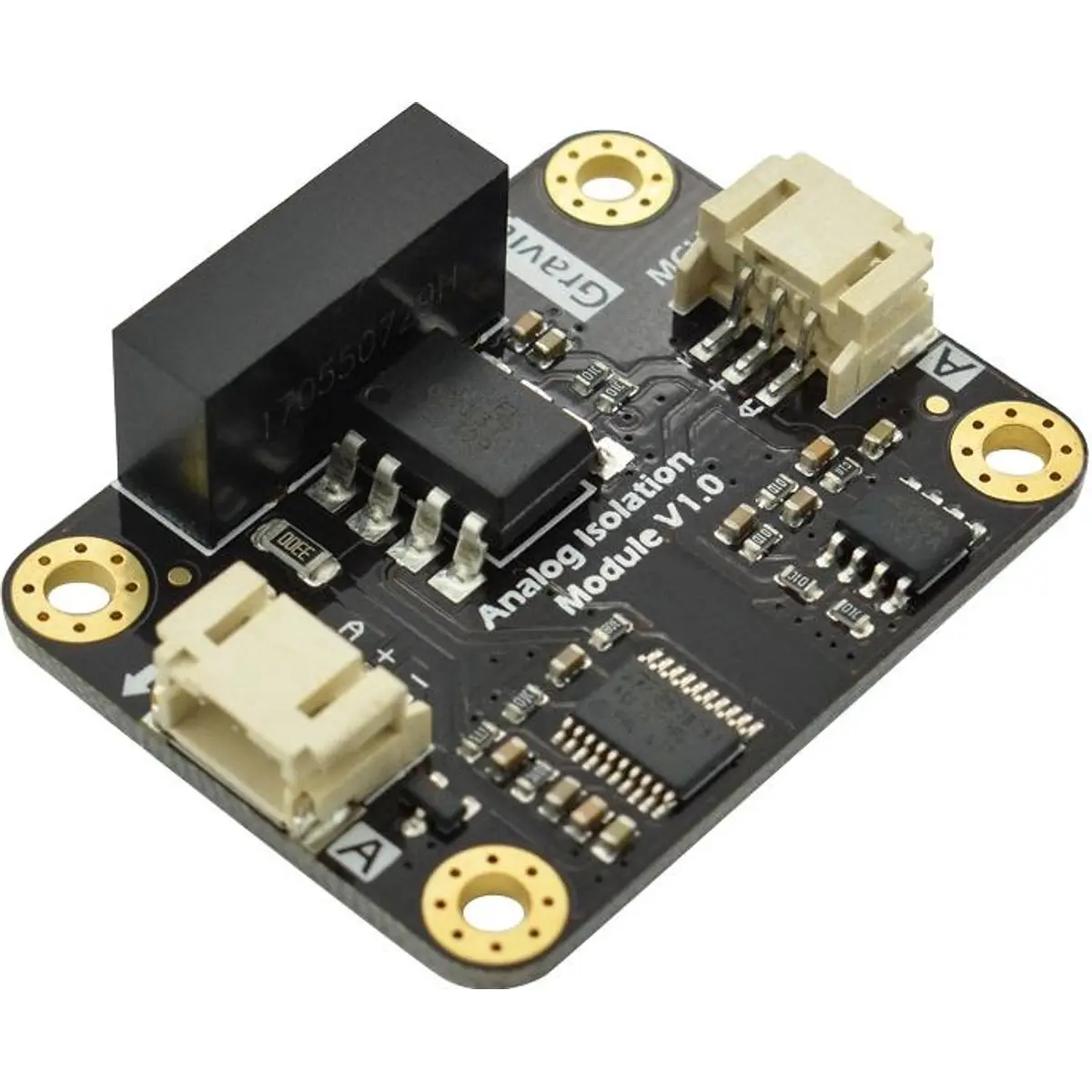

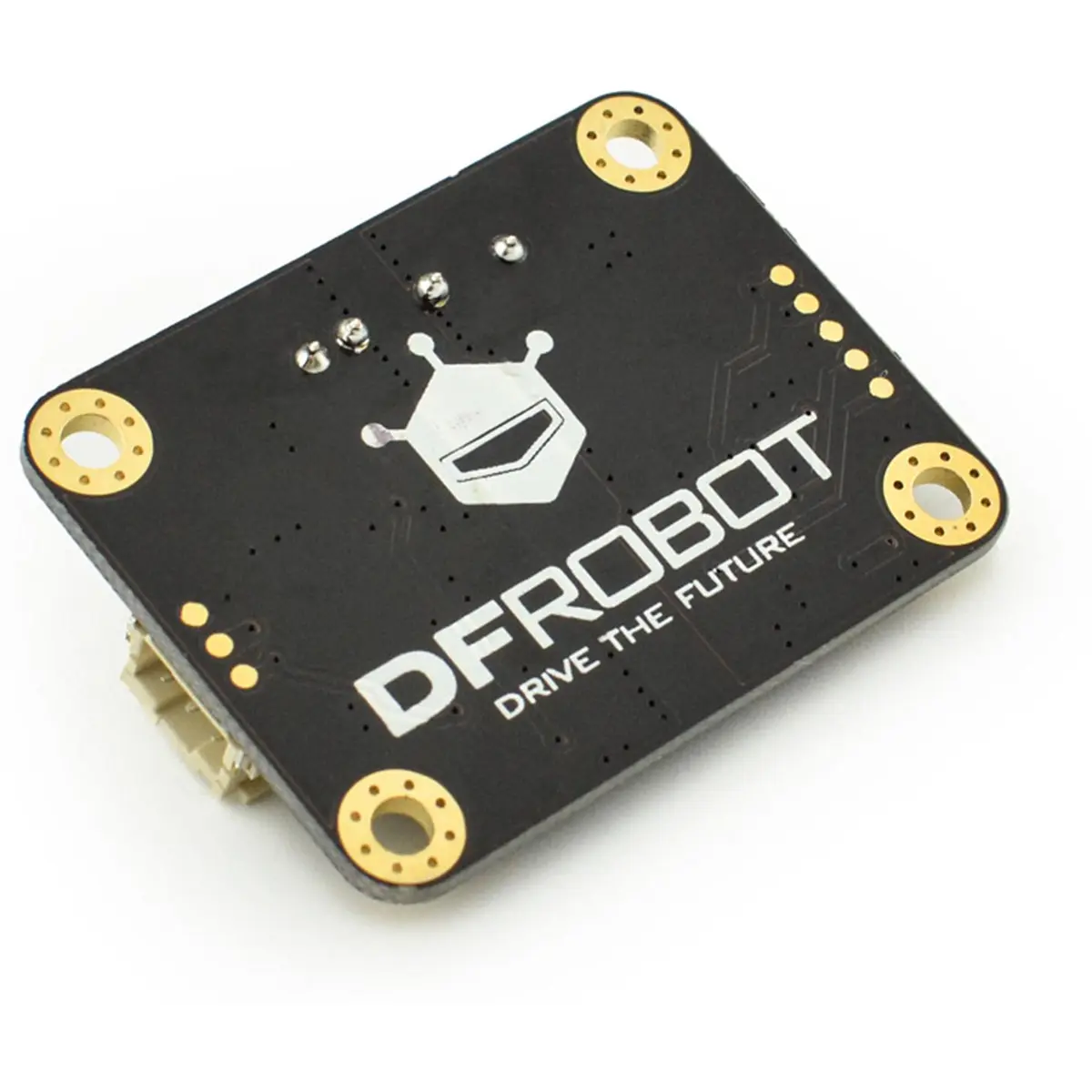

DFRobot DFR0504 - Módulo de isolamento de sinal analógico e alimentação - Gravity para Arduino

Este isolador de Sinal Analógico é eficiente na prevenção da interferência elétrica entre sensores, em especial os de monitorização da qualidade de água. Este módulo, para além de isolar um sinal analógico, também possui um conversor DC-DC de 5V, galvanicamente isolado, capaz de alimentar a maioria dos sensores analógicos da DFRobot (até 170mA.). Desta forma não necessita de utilizar uma fonte de alimentação separada e isolada dos outros circuitos.

Em muitos casos, o isolamento elétrico é necessário para garantir o funcionamento correto dos sensores. Por exemplo os sensores de pH e sensores de condutividade de líquidos, quando colocados no mesmo recipiente e ligados à mesma fonte de alimentação, interferem uns nos outros e não medem corretamente. Para garantir um funcionamento estável e confiável desses sensores, é necessário isolar o sinal e a alimentação.

Com conectores Gravity de 3 pinos (da DFRobot), a ligação deste módulo é extremamente simples (sem necessidade de solda) e a relação de transmissão do sinal analógico é de 1:1, o que não exige ajustes no software de medição.

ESPECIFICAÇÃO
◾ Tensão de funcionamento: 5.0V
◾ Tempo de resposta: 4 segundos
◾ Erro analógico entre dois terminais: <± 20mV
◾ Tipo de conectores: PH2.0-3P
◾ Corrente sem carga: 75mA
◾ Terminal sem isolamento (MCU)
    - Tensão de alimentação: 5.0 ± 0.1V
    - Saída analógica: 0 ~ 5.0V
◾ Terminal de Isolamento (SEN)
    - Tensão de Saída: 5.0 ± 0.2V
    - Entrada Analógica: 0 ~ 5.0V
    - Corrente máxima de saída para sensor: 170mA

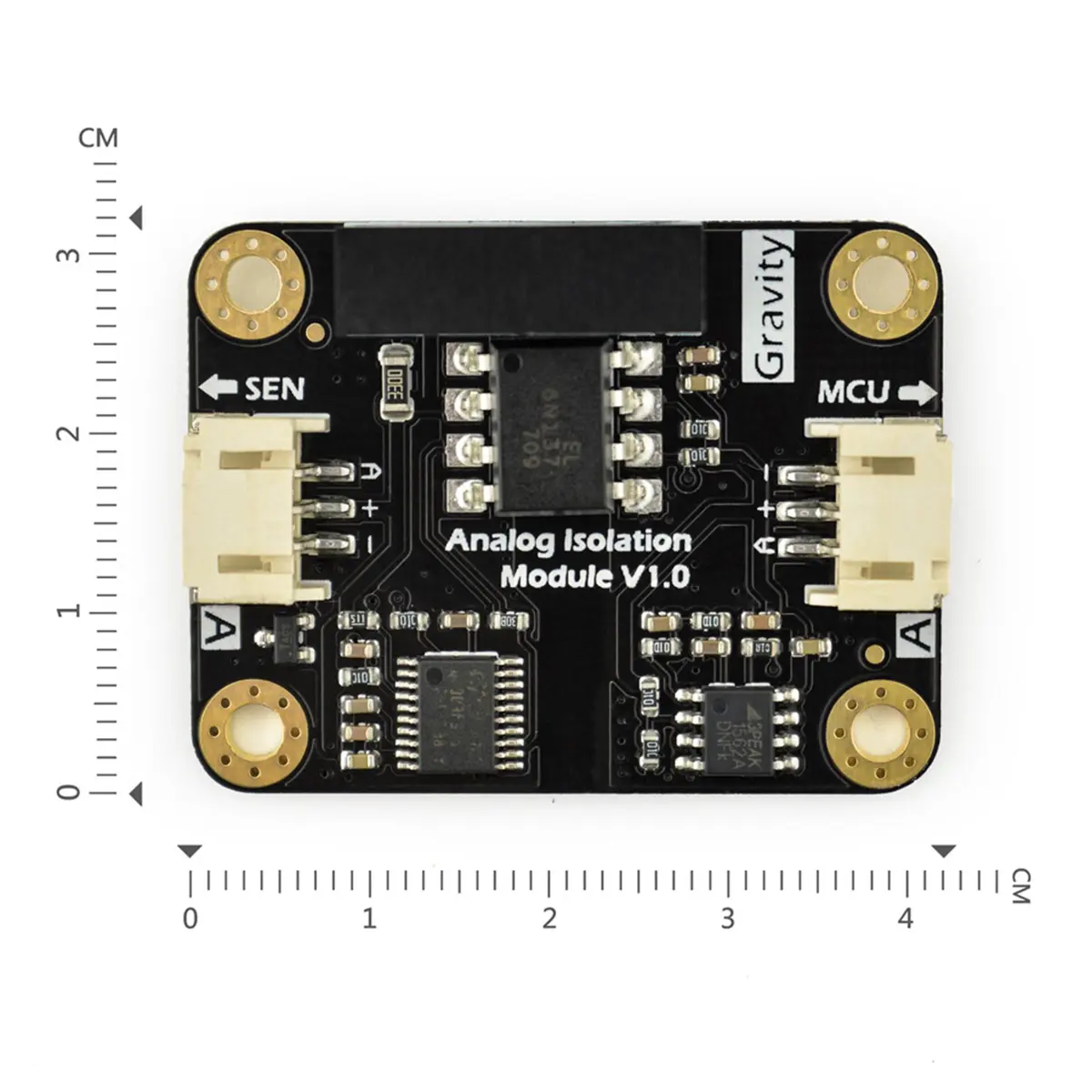

◾ Dimensão: 42 x 32 mm

NOTAS:
● A ligação do lado do MCU deve possuir uma tensão de alimentação precisa (5.0 ± 0.1V). Quanto maior a precisão da tensão de entrada, maior a precisão do sinal de saída analógico.
● Este módulo consome uma corrente relativamente elevada durante o funcionamento, pelo que não é recomendada a alimentação do Arduino através de USB. Utilize uma fonte de alimentação externa para alimentar o Arduino, para garantir potência e precisão de tensão suficientes.
● Preste atenção à corrente de funcionamento do seu sensor ou módulo, a corrente máxima de saída do terminal SEN deste módulo é 170mA.
● O GND do terminal MCU e o GND do terminal SEN estão isolados um do outro, não os curto-circuite.
● É normal que este módulo aqueça durante o funcionamento.

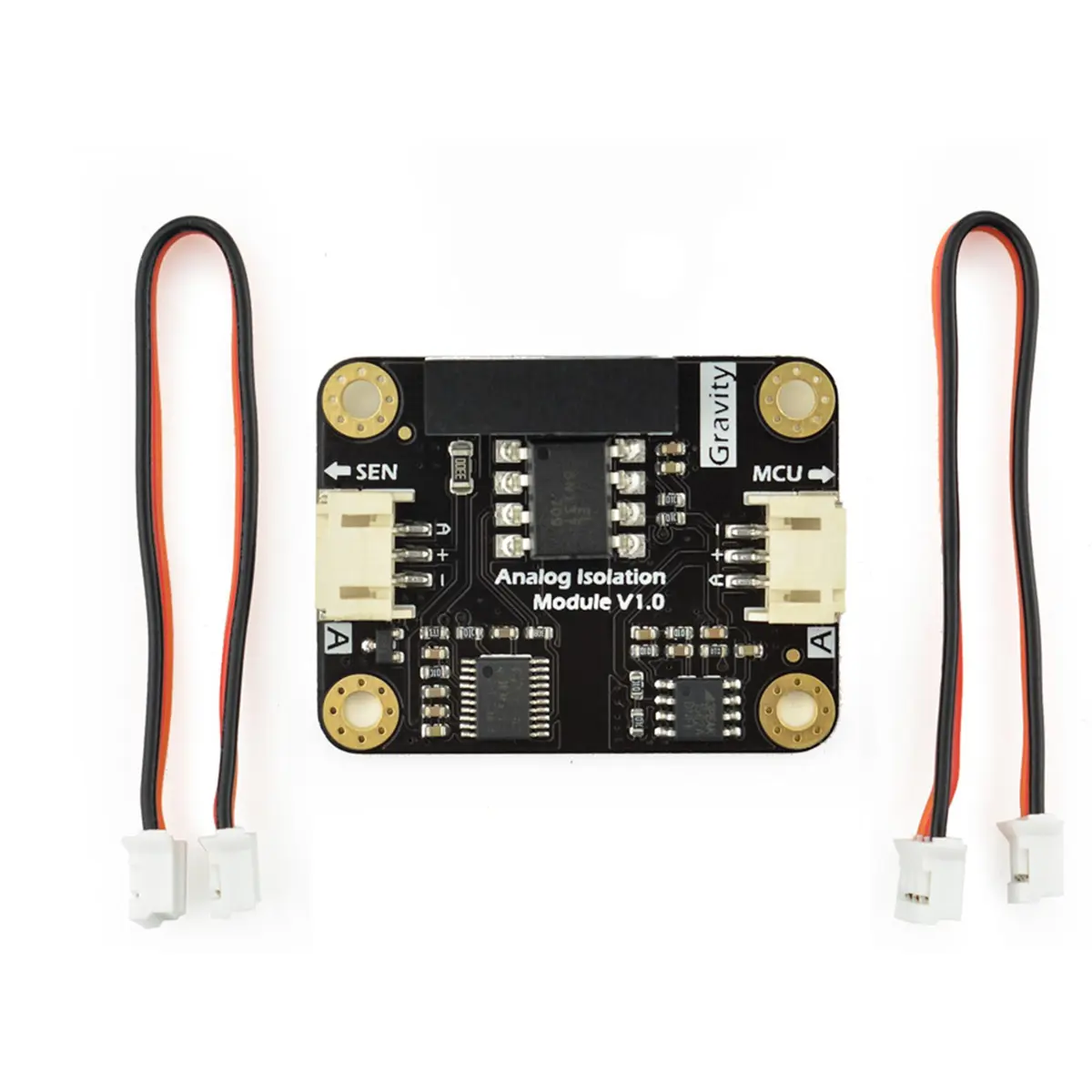

● Este produto inclui dois cabos com fichas Gravity PH2.0-3P

▶ Informação adicional (no site da DFRobot)








Exemplo de ligação a um sensor de condutividade:
