Este medidor de pH analógico, de categoría laboratorial, fue concebido específicamente para medir el pH de diversas soluciones y determinar su acidez/alcalinidad.
Puede utilizarse en varias aplicaciones, tales como acuaponia, acuacultura y pruebas ambientales del agua.
Con este producto, una placa de control (como Arduino) y la librería de software dedicada, podrá construir rápidamente un medidor de pH, plug and play, sin soldadura.
CARACTERÍSTICAS
◾ Entrada de tensión amplia de 3.3 ~ 5.5V;
◾ Señal de salida filtrada por hardware, bajo jitter;
◾ Conector Gravity y conector BNC, plug and play, sin soldadura;
◾ La librería de software admite calibración de dos puntos;
ESPECIFICACIONES
◾ Placa de conversión de señal (V2)
- Tensión de alimentación: 3.3~5.5V
- Tensión de salida: 0~3.0V
- Conector de la sonda: BNC
- Conector de señal: PH2.0-3P
- Precisión de medición: ± 0.1@25 ℃
- Dimensión: 42mm*32mm

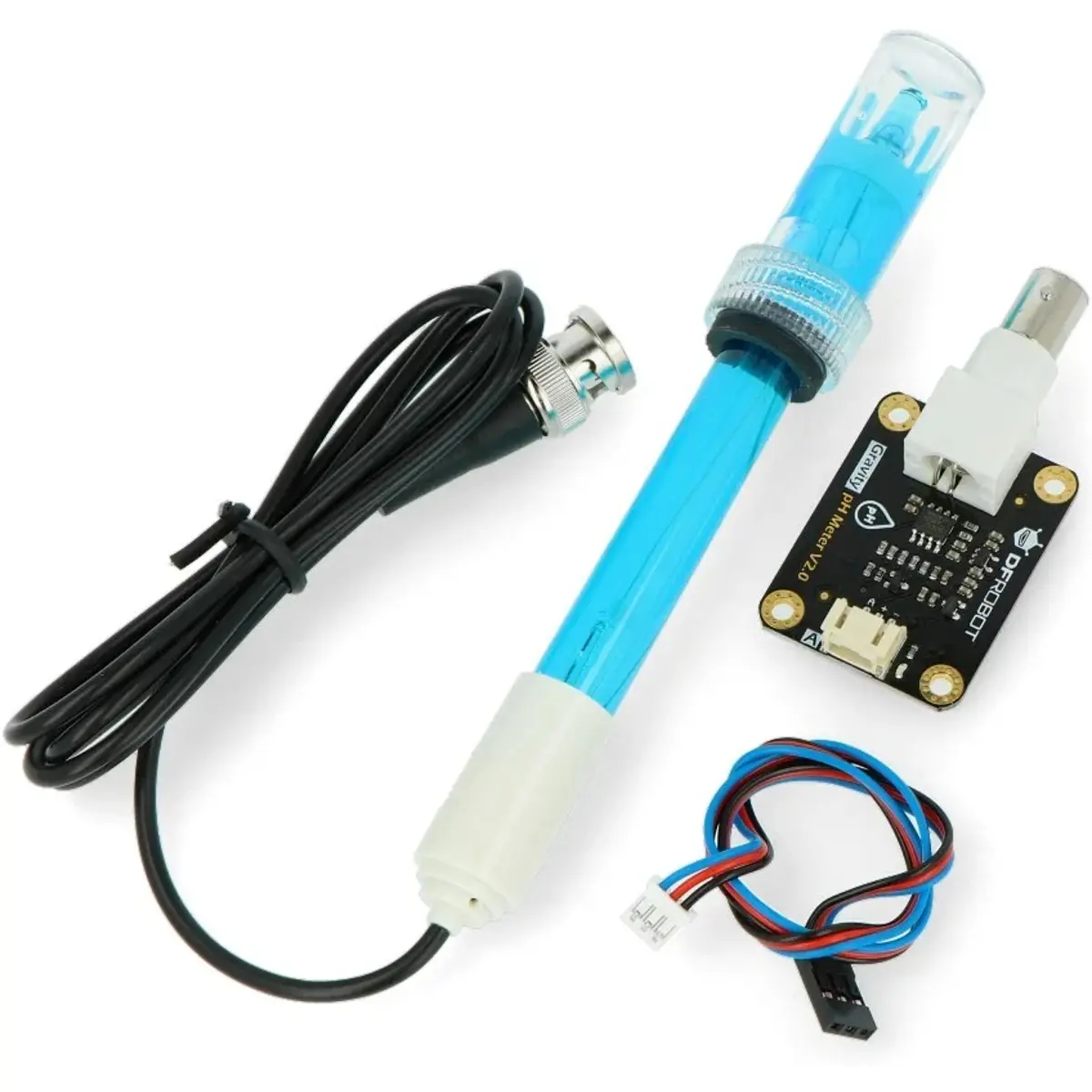

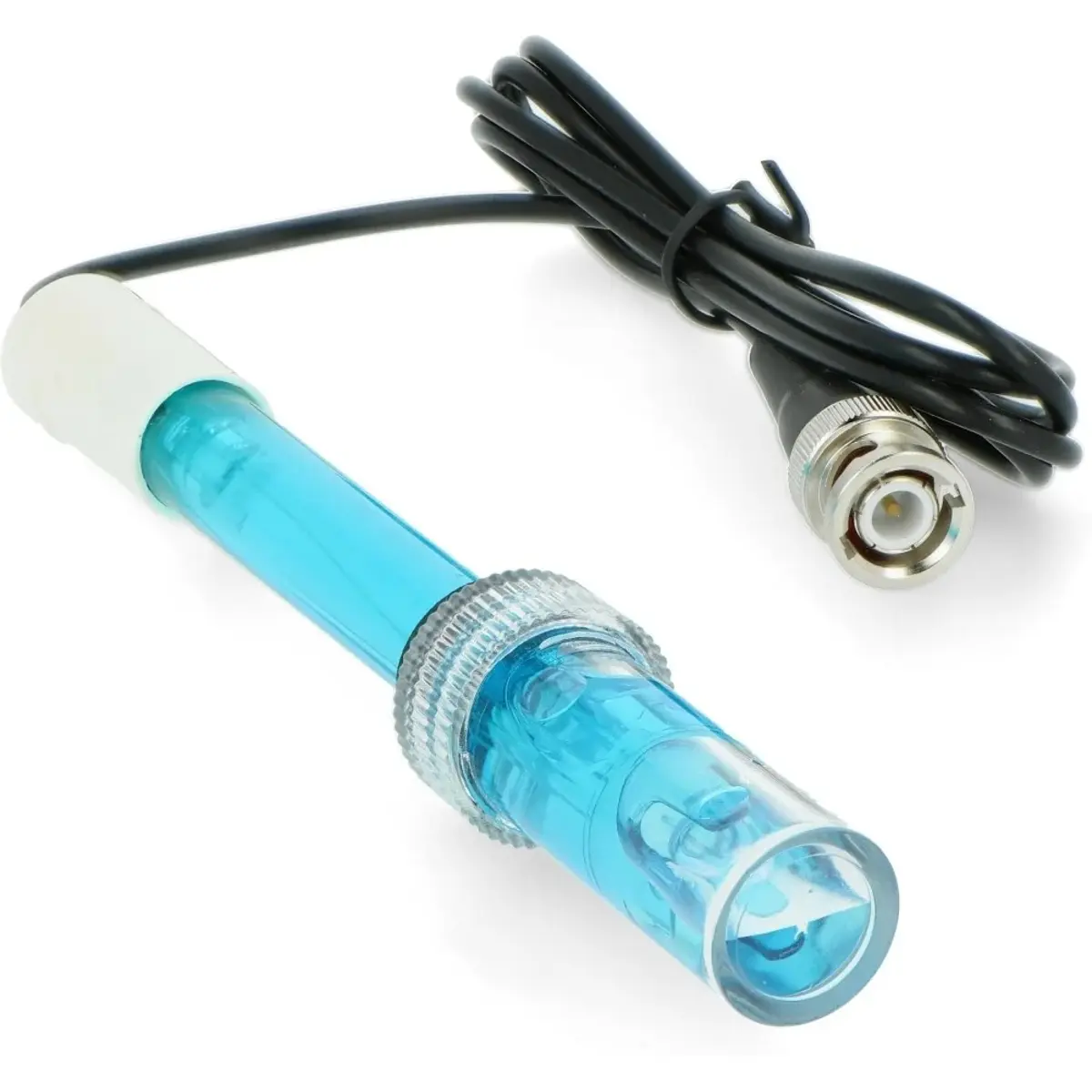

◾ Sonda de pH
- Tipo de sonda: de categoría laboratorial
- Rango de detección: 0~14
- Rango de temperatura: 5~60°C
- Punto cero: 7±0.5
- Tiempo de respuesta: <2min
- Resistencia interna: <250MΩ
- Vida útil de la sonda: >0.5 años (dependiendo de la frecuencia de uso)
- Longitud del cable: 100 cm

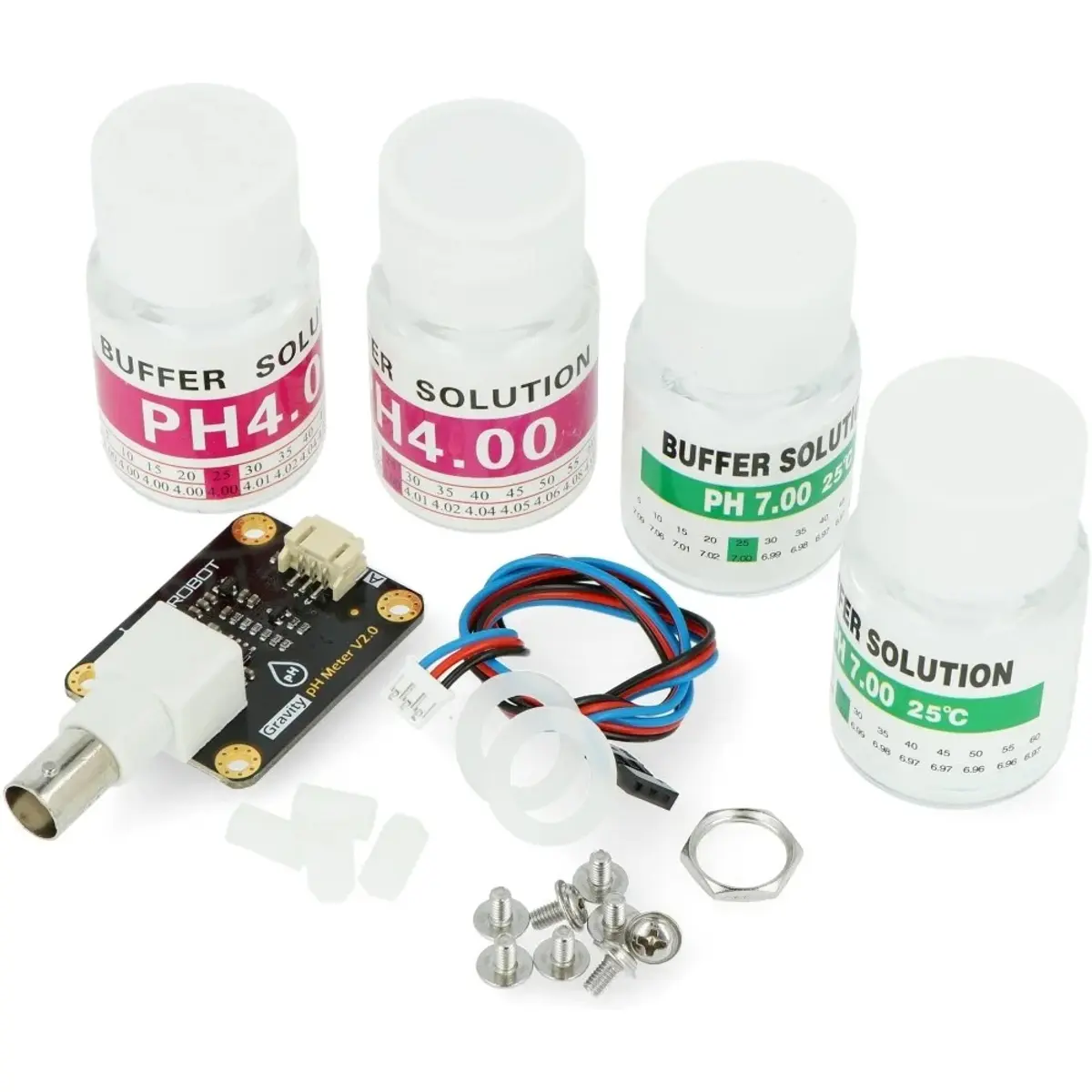

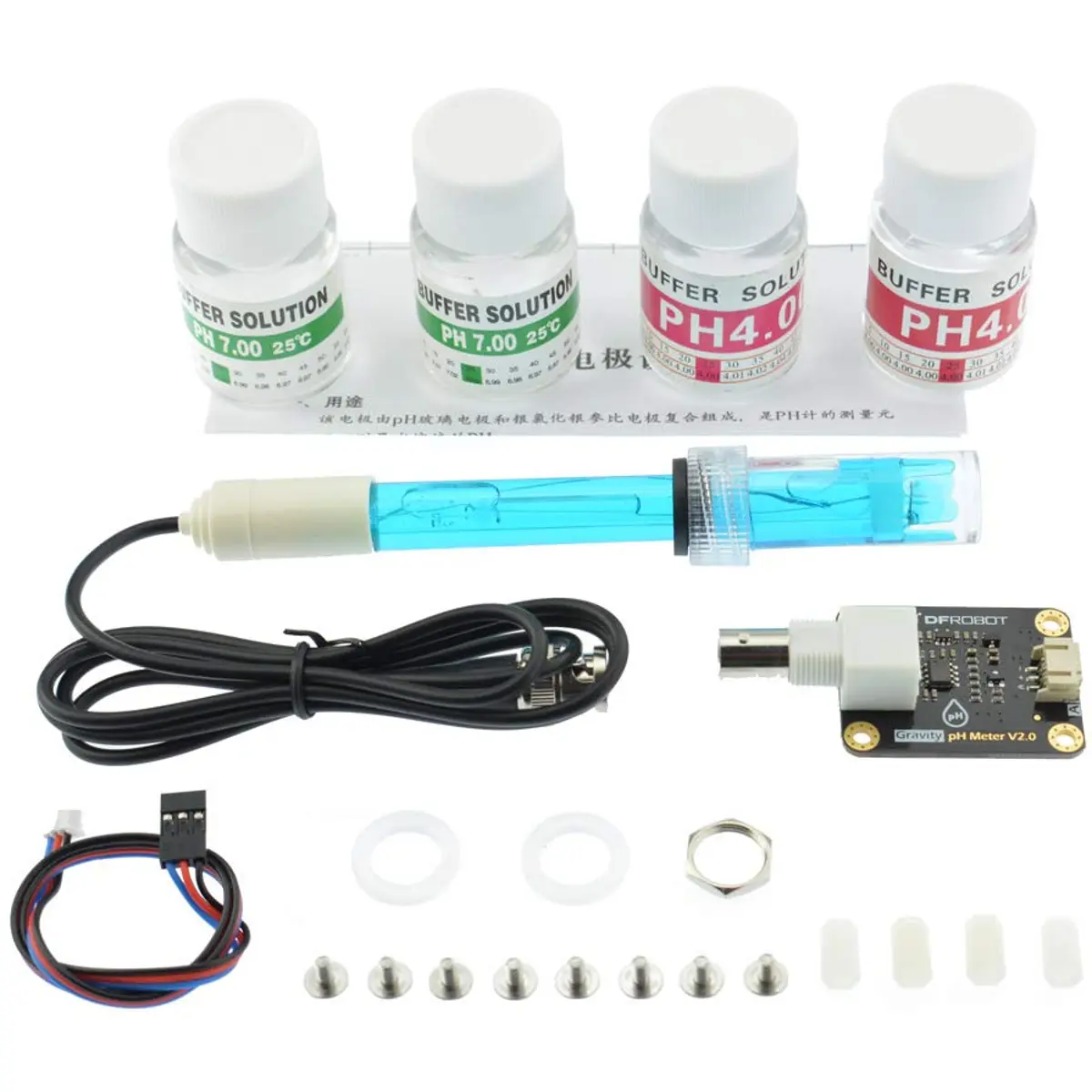

CONTENIDO DEL PAQUETE:
- Sonda de pH
- Placa de conversión de señal de pH
- Cable del sensor analógico tipo Gravity
- 2 frascos con solución Buffer estándar de pH 4.0
- 2 frascos con solución Buffer estándar de pH 7.0
- 2 juntas impermeables
- Tapa para conector BNC
- 4 espaciadores de nailon M3x10
- 8 tornillos M3x5
ATENCIÓN：
● El conector BNC y la placa de conversión de señal deben mantenerse secos y limpios; de lo contrario, afectará a la impedancia de entrada, lo que dará lugar a una medición imprecisa. Si está húmedo, debe secarse.
● La placa de conversión de señal no puede colocarse directamente sobre una superficie mojada o semiconductora; de lo contrario, afectará a la impedancia de entrada, lo que dará lugar a una medición imprecisa. Se recomienda usar el pilar de nailon para fijar la placa de conversión de señal y permitir cierta distancia entre la placa de conversión de señal y la superficie.
● La burbuja de vidrio sensible en la cabeza de la sonda de pH debe evitar tocar el material duro. Cualquier daño o arañazos hará que el electrodo falle.
● Después de finalizar la medición, desconecte la sonda de pH de la placa de conversión de señal. La sonda del sensor analógico de ph no debe conectarse a la placa de conversión de señal sin alimentación durante mucho tiempo.
● La tapa del frasco de la sonda contiene líquido protector (3,3mol/L KCL). Aunque la tapa del frasco esté bien apretada, algún líquido protector aún puede filtrarse alrededor de la tapa del frasco, formando cristales blancos. Pero mientras siga habiendo líquido protector en la tapa del frasco, esto no afectará a la vida útil ni a la precisión de la sonda. Así que, por favor, úselo con confianza. Se recomienda que los cristales blancos se devuelvan al líquido protector de la tapa del frasco.
