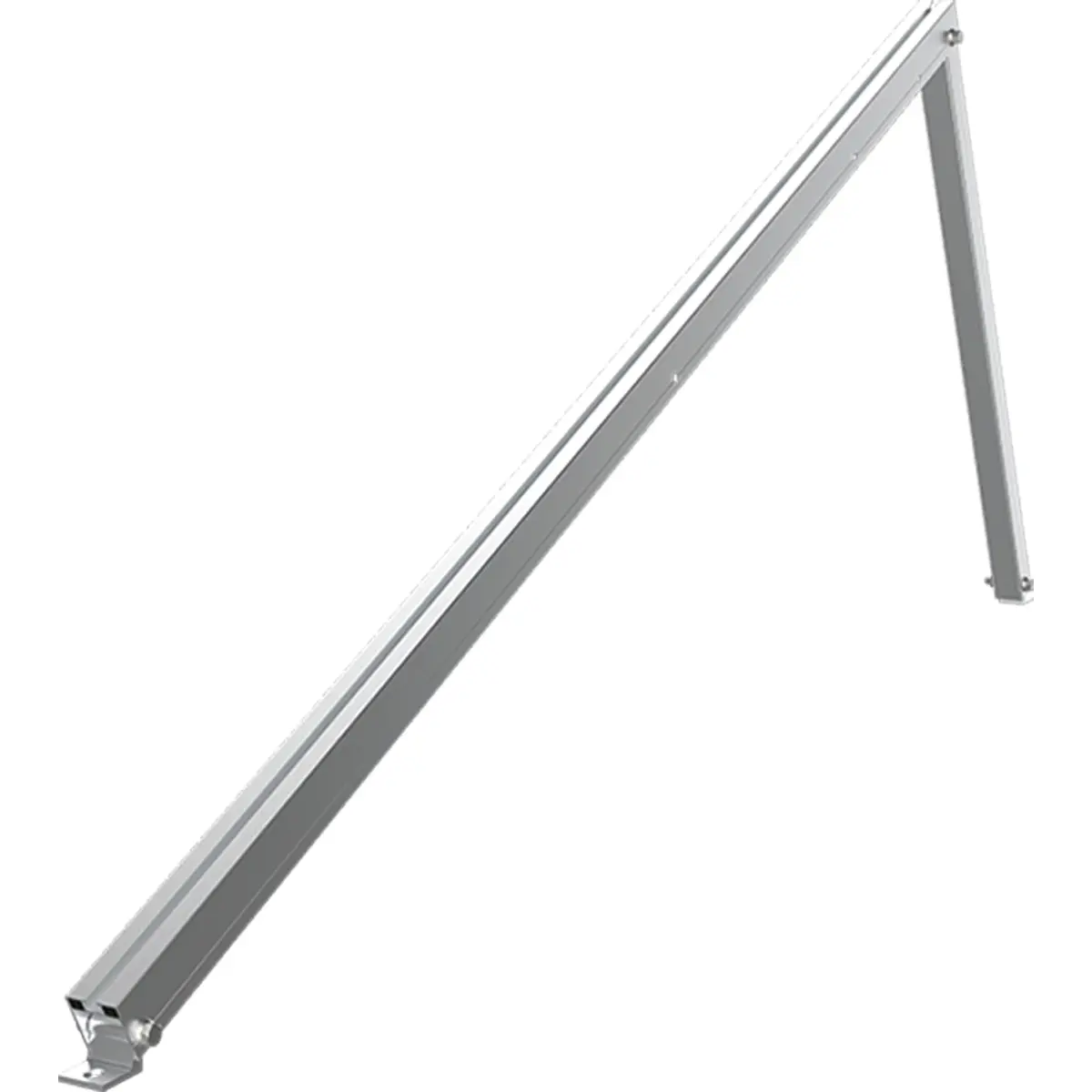

Triângulo ajustável em alumínio pré-montado para instalação de painéis solares.
Utiliza-se em sistemas de montagem triangulares de alumínio, servindo como elemento estrutural inclinado sobre o qual se montam os perfis em formato contínuo. Permite ajustar a inclinação em 3 posições: 25º, 30º e 35º. Os painéis solares são apoiados e fixados sobre os perfis. Compatível com o perfil PSE-C.
CARACTERÍSTICAS
- Estrutura inclinada para instalação de painéis solares em coberturas.
- Produto pré-montado.
- Para utilização exterior.
- Desenhado para sistemas de montagem triangular de alumínio, com formato de perfil PSE-A e PSE-C contínuo.

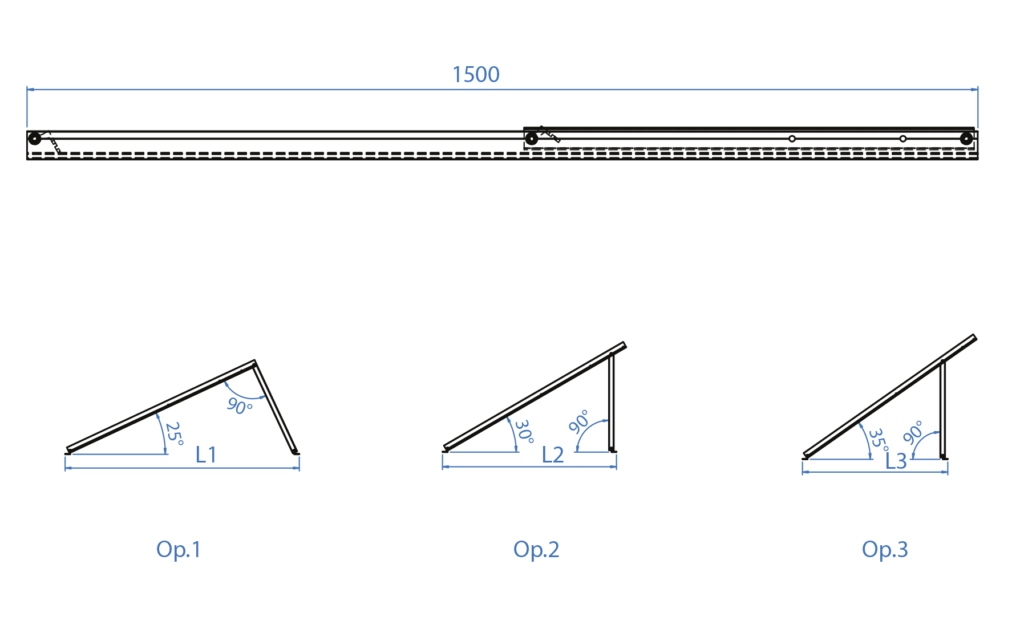

- 3 posições de montagem com inclinações de 25°, 30° e 35°.
- Resistência otimizada para posição de inclinação a 25 graus.
- Posição de dobra segura com fixação própria.
- Possibilidade de montar painéis solares de até 2 m na posição vertical.
- Canal central do perfil superior compatível com cabeça hexagonal SW13.
Estrutura composta pelos seguintes elementos:
- 1 perfil comprido para fixação à estrutura em alumínio EN AW 6005-T6.
- 1 perfil de suporte de inclinação ajustável em alumínio EN AW 6005-T6.
- 2 pés para a fixação do conjunto, dispostos nas zonas de apoio, ambos extrudidos em alumínio EN AW 6005-T6.
- 3 parafusos DIN-6921 M8x50 + 3 porcas DIN-6923 M8, todos em aço inoxidável A2-70.
