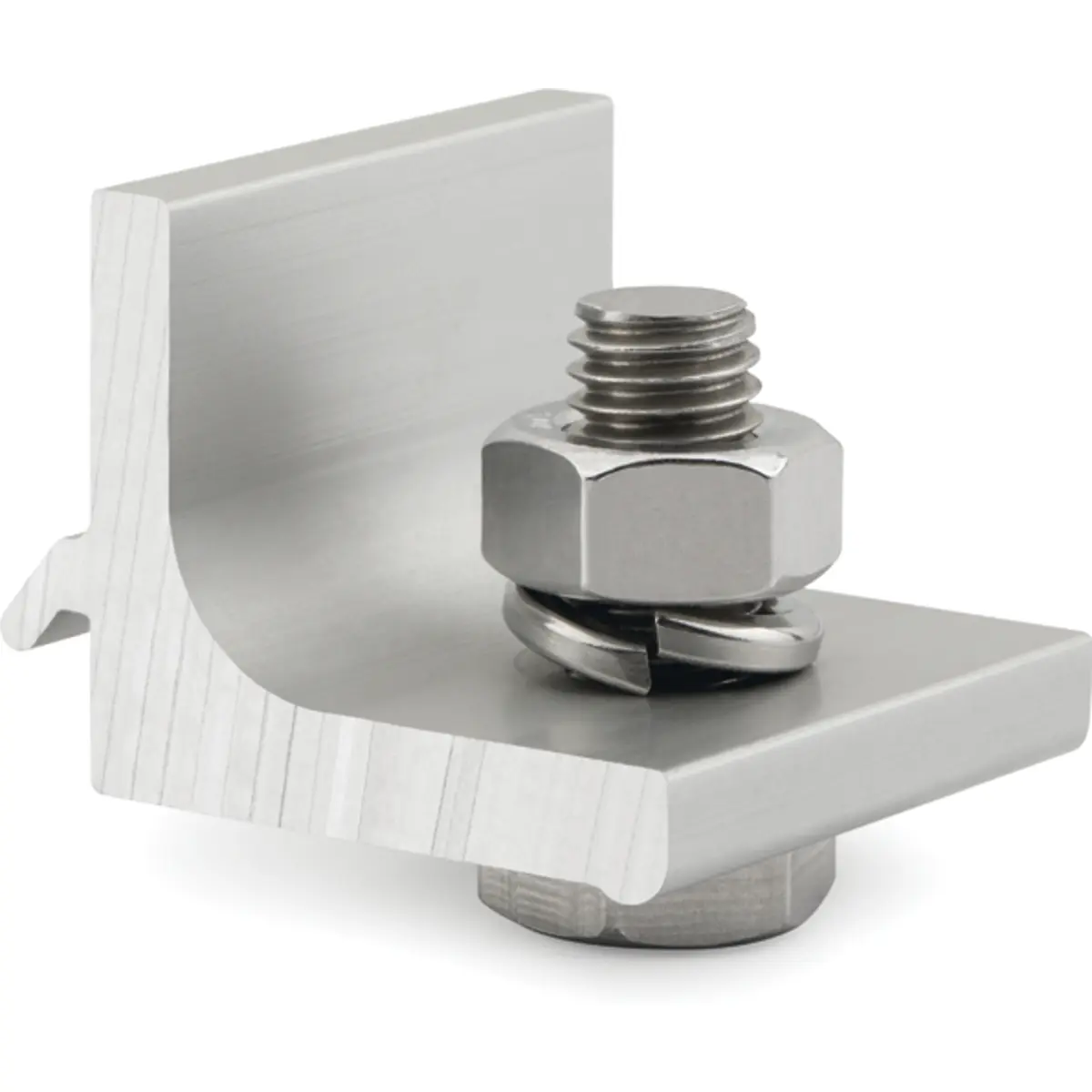

INDEX KFS-FC - Acessório de fixação da estrutura triangular TPA-R ao perfil PSE-C

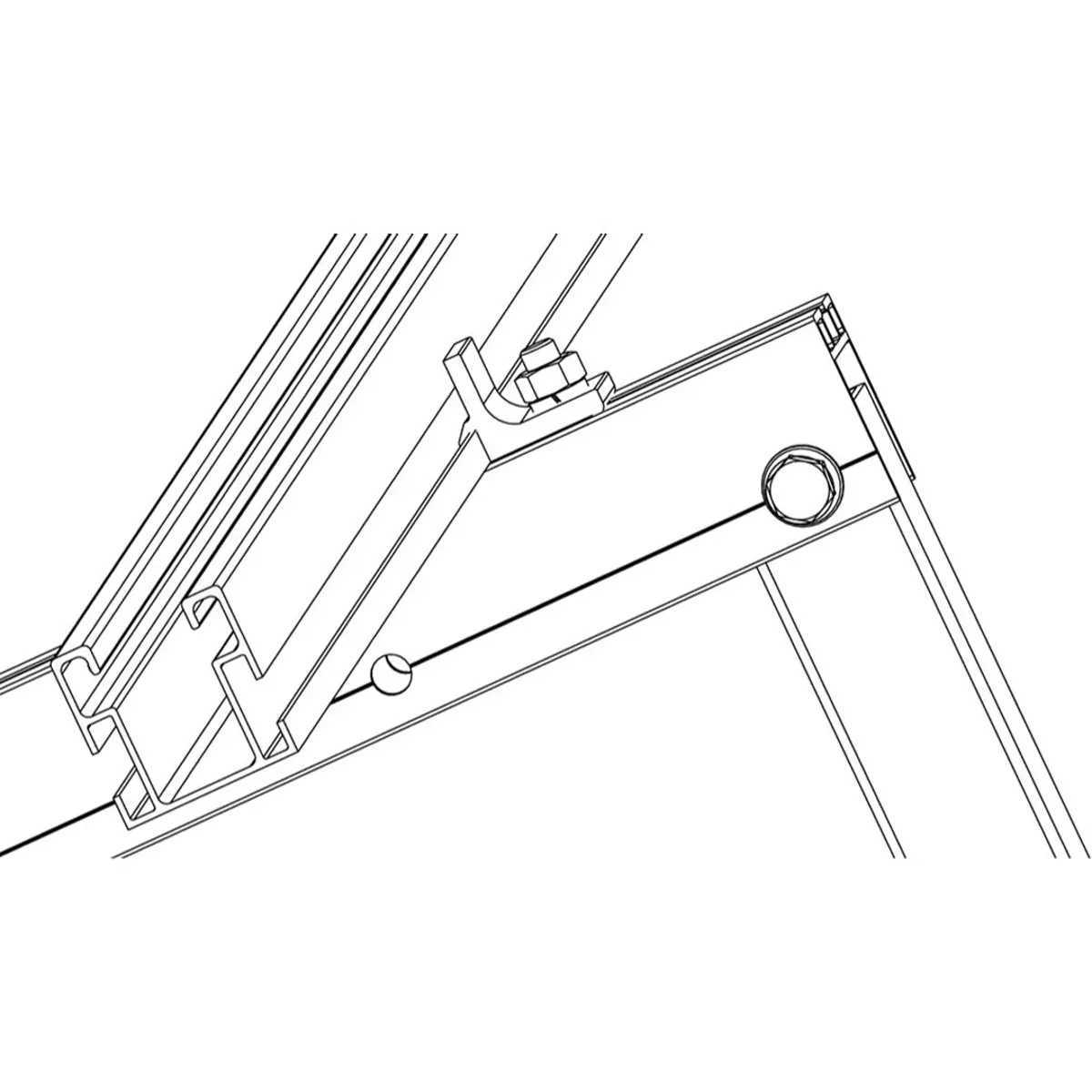

Utilizado em sistemas triangulares de alumínio com fixação montada, como complemento de união entre o TPA-R (triângulo ajustável pré-montado de alumínio) e o PSE-C (perfil solar de alumínio para fixação lateral montada), atuando como conector transversal entre ambos.

O seu design específico permite ser fixado às paredes laterais dos perfis PSE-C, resultando em uma ligação pré-tensionada de alta resistência sem interferir nas funcionalidades do perfil. A fixação é realizada por meio de um único parafuso M8 DIN-933 (incluído no kit), inserido na ranhura superior do triângulo TPA-R.

Características:
- Kit pré-montado para fixação lateral do perfil PSE-C.
- Inclui 1 perfil extrudado em liga de alumínio 6005T6 com acabamento anodizado.
- Inclui 1 parafuso DIN-933, 1 anilha DIN-127 e 1 porca DIN-934, todos em M8 e acabamento em aço inoxidável A2-70.
- Para uso exterior
- Montagem nos lados dos perfis PSE-C sem interferir em suas funcionalidades.
- Perfil com comprimento de 30mm e asa vertical de 24,5mm, projetado para uma conexão pré-tensionada resistente à torção no perfil.
- Permite uma fixação rápida e acessível através de um único parafuso.
- Facilita o pré-montagem e ajuste dos perfis devido à sua anilha em mola
-Permite desmontagem sem danificar os elementos estruturais, com torque máximo de aperto de 14Nm.
- Ranhura guia na asa vertical que permite fazer furos de fixação em áreas de junção longitudinal entre perfis.
