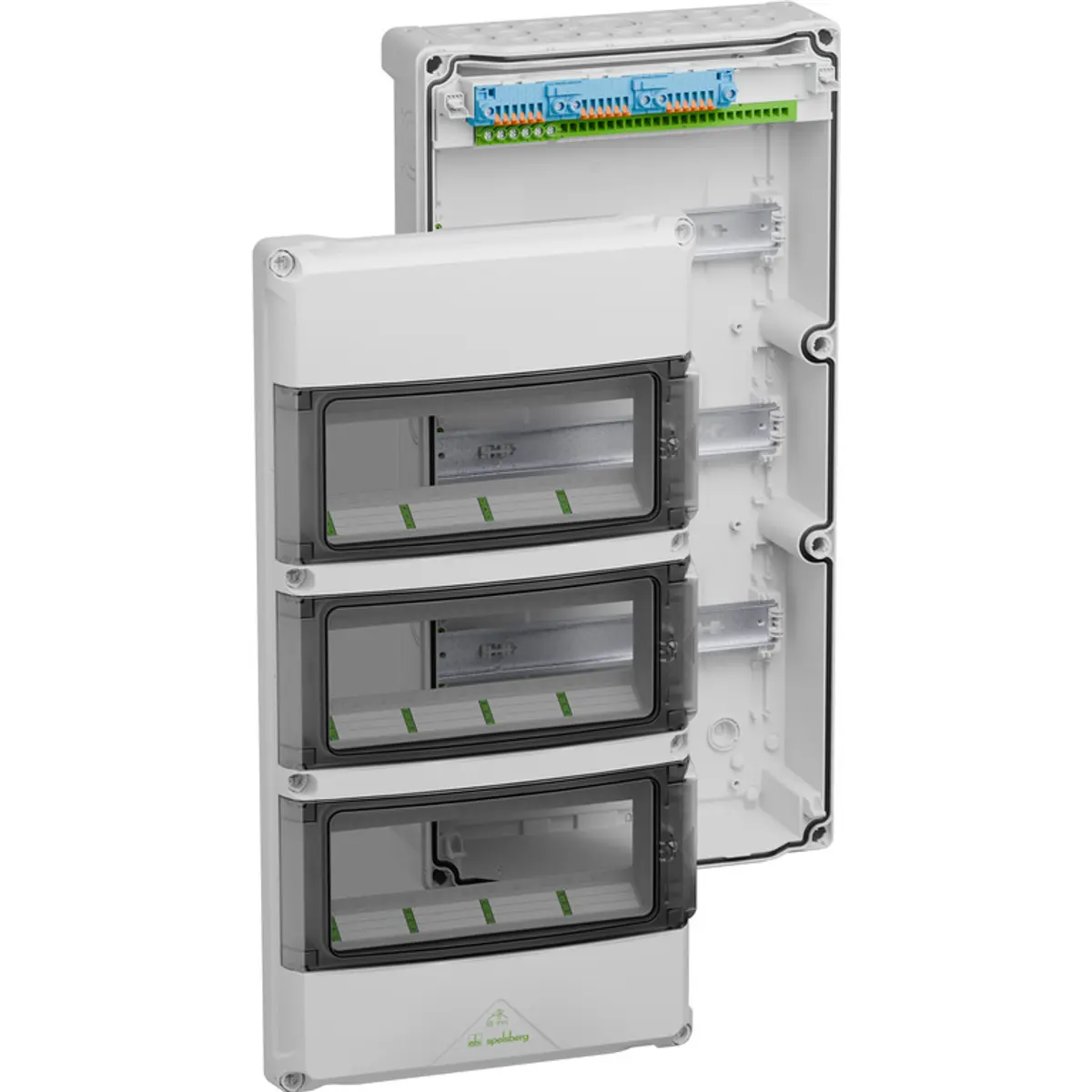

O AK 36 é um quadro de distribuição de pequena dimensão, robusto e versátil, concebido para instalações interiores standard que exigem fiabilidade.
Com uma estrutura de 3 filas e capacidade para 36 módulos, este quadro destaca-se pela integração de elementos de ventilação Air® que previnem eficazmente a formação de condensação, mantendo o grau de proteção IP65.
A sua montagem é facilitada por entradas elásticas na parte superior e uma ampla gama de acessórios incluídos, garantindo uma gestão de cabos eficiente e segura.
PRINCIPAIS CARACTERÍSTICAS
◆ Configuração de 3 filas com capacidade para 36 módulos (unidades de divisão).
◆ Tecnologia de ventilação Air® integrada para redução da condensação interior.
◆ Elevado nível de proteção IP65 e resistência ao impacto IK07.
◆ Entradas de cabos elásticas na face superior para uma instalação rápida e simplificada.
ESPECIFICAÇÕES
• Dimensões
- Largura
· 315 mm
- Comprimento
· 600 mm
- Altura
· 155 mm
- Espaçamento entre calhas
· 150 mm
• Propriedades elétricas
- Tensão nominal de isolamento AC
· 1000 V
- Tensão nominal de isolamento DC
· 1500 V
- Classe de proteção
· II
- Número de módulos
· 36
• Materiais e Cores
- Material da base e da tampa
· Poliestireno
- Material da porta
· Policarbonato
- Cor da base
· Cinzento (semelhante a RAL 7035)
- Livre de halogéneo
· Sim
• Condições ambientais
- Grau de proteção
· IP65
- Resistência ao impacto
· IK07
- Temperatura de funcionamento (mín./máx.)
· -25 °C a +40 °C
• Entradas de cabos (Topo)
- Quantidade e diâmetro
· 17 x M20, 2 x M20/M25, 1 x M32/M40
CONTEÚDO DA EMBALAGEM
- Calhas DIN para montagem de componentes.
- Tiras de cobertura e de legendagem.
- Vedantes de membrana dupla adicionais.
- Acessórios de fixação e montagem.
NOTAS
- O sistema de ventilação Air® minimiza a condensação sem comprometer a estanquidade IP65.
- Produto certificado de acordo com as normas VDE e em conformidade com as diretivas CE e WEEE.
