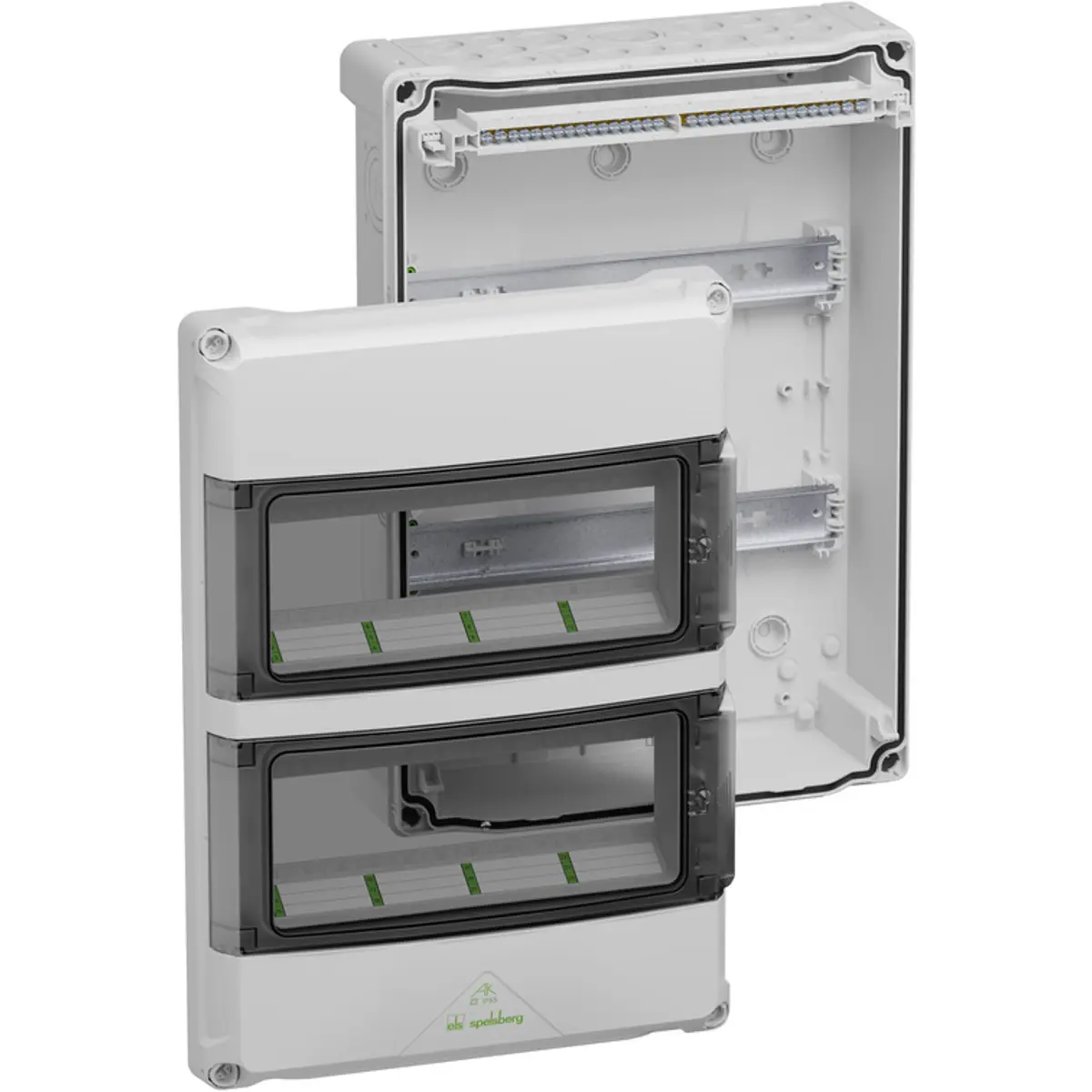

Quadro de distribuição compacto concebido para instalações elétricas interiores padrão, oferecendo elevado nível de proteção e flexibilidade de montagem. Com classe de proteção IP65 e isolamento reforçado, garante segurança, durabilidade e facilidade de instalação, incluindo entradas de cabos sem ferramentas e possibilidade de rotação a 180°. Ideal para aplicações que exigem organização eficiente e proteção fiável dos componentes elétricos.
Características Gerais
- Quadro de distribuição compacto para instalações interiores
- Grau de proteção IP65, adequado a ambientes exigentes
- Membranas auto-selantes para entrada de cabos sem ferramentas
- Recortes métricos para bucins ou vedantes de dupla membrana
- Possibilidade de rotação do quadro a 180°
- Calhas DIN montáveis sem recurso a ferramentas
- Terminais de neutro e terra integrados
- Estrutura empilhável e selável
- Fornecido com acessórios de vedação e identificação
- Construção isenta de halogéneos
Especificações Técnicas
- Tipo de instalação: montagem à superfície
- Classe de proteção: II
- Grau de proteção: IP65
- Resistência ao impacto: IK08
- Tensão nominal de funcionamento AC: 400 V
- Tensão nominal de isolamento AC: 1000 V
- Tensão nominal de isolamento DC: 1500 V
- Corrente nominal: 125 A
- Número de filas: 2
- Número total de módulos: 24
- Módulos por fila: 12
- Tipo de terminais: bornes de parafuso
- Terminal de neutro (N): sim
- Terminal de terra (PE): sim
- Capacidade dos terminais PE e N:
- 2 pontos de aperto de 6–16 mm²
- 14 pontos de aperto de 1,5–6 mm²
- Espaço adicional de instalação: não
- Material: plástico
- Isento de halogéneos: sim
- Resistência UV: não
- Classe de inflamabilidade UL94: HB
- Ensaio do fio incandescente (EN 60695-2-11): 650 °C
- Ventilado: não
- Empilhável: sim
- Selável: sim
- Variante com flange: não
- Compatibilidade WAGO 221: suportes para terminais 3 e 5 polos de 6 mm²
- Dimensões exteriores (L x C x A): 290 x 407 x 124 mm
- Dimensões interiores (L x C x A): 268 x 380 x 85 mm
- Peso: 1,96 kg
Acessórios Incluídos:
- Tampões de vedação
- Tampa
- Tiras de identificação
