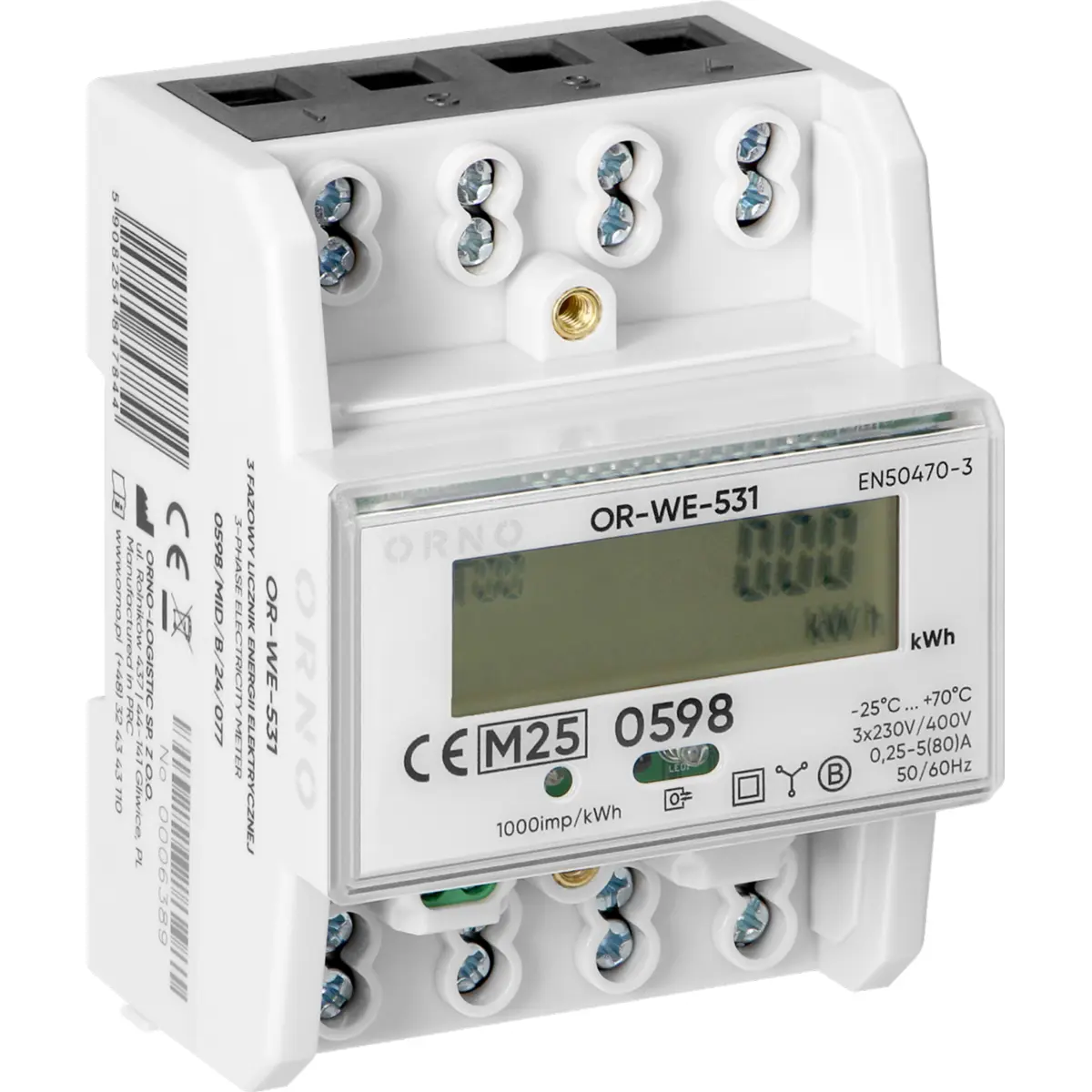

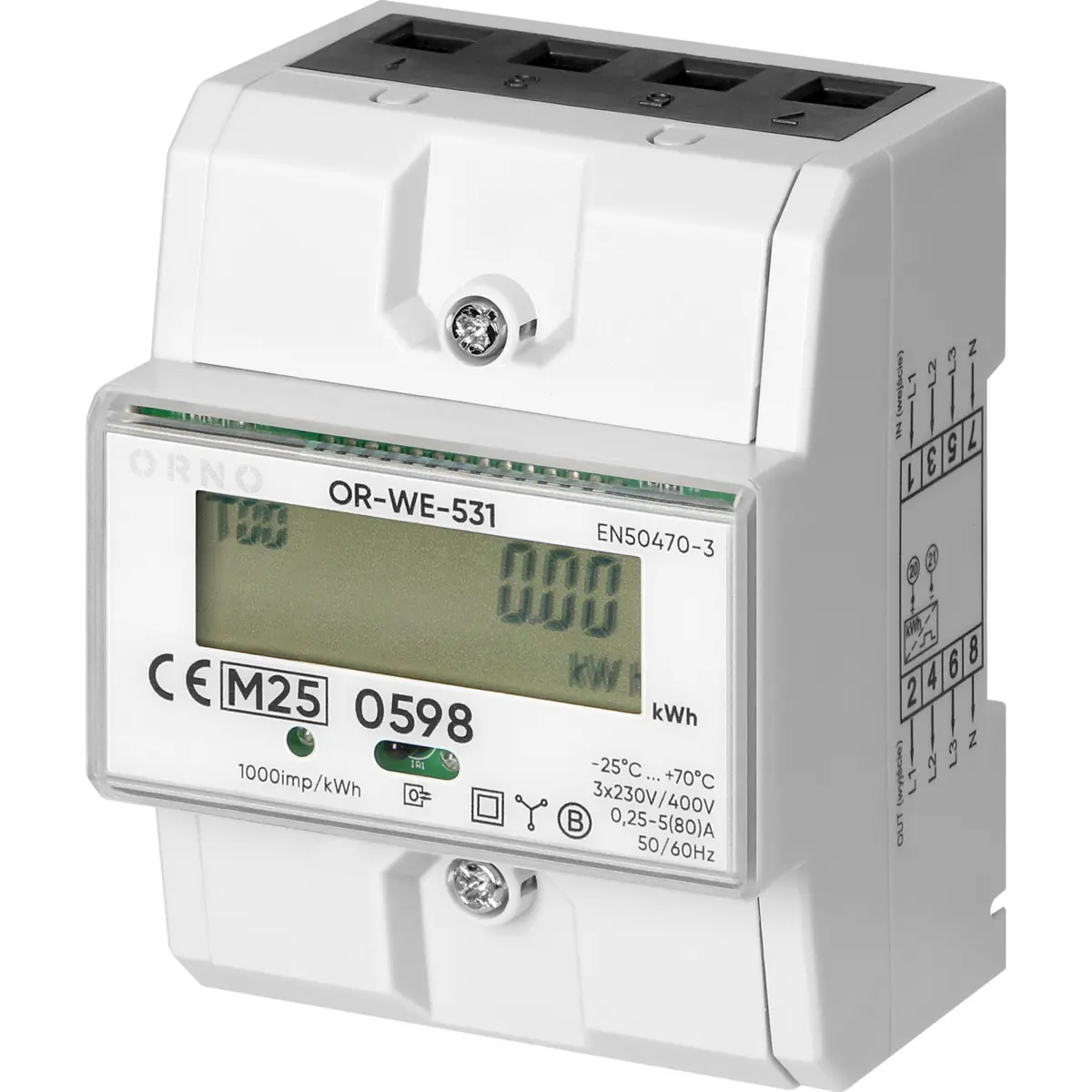

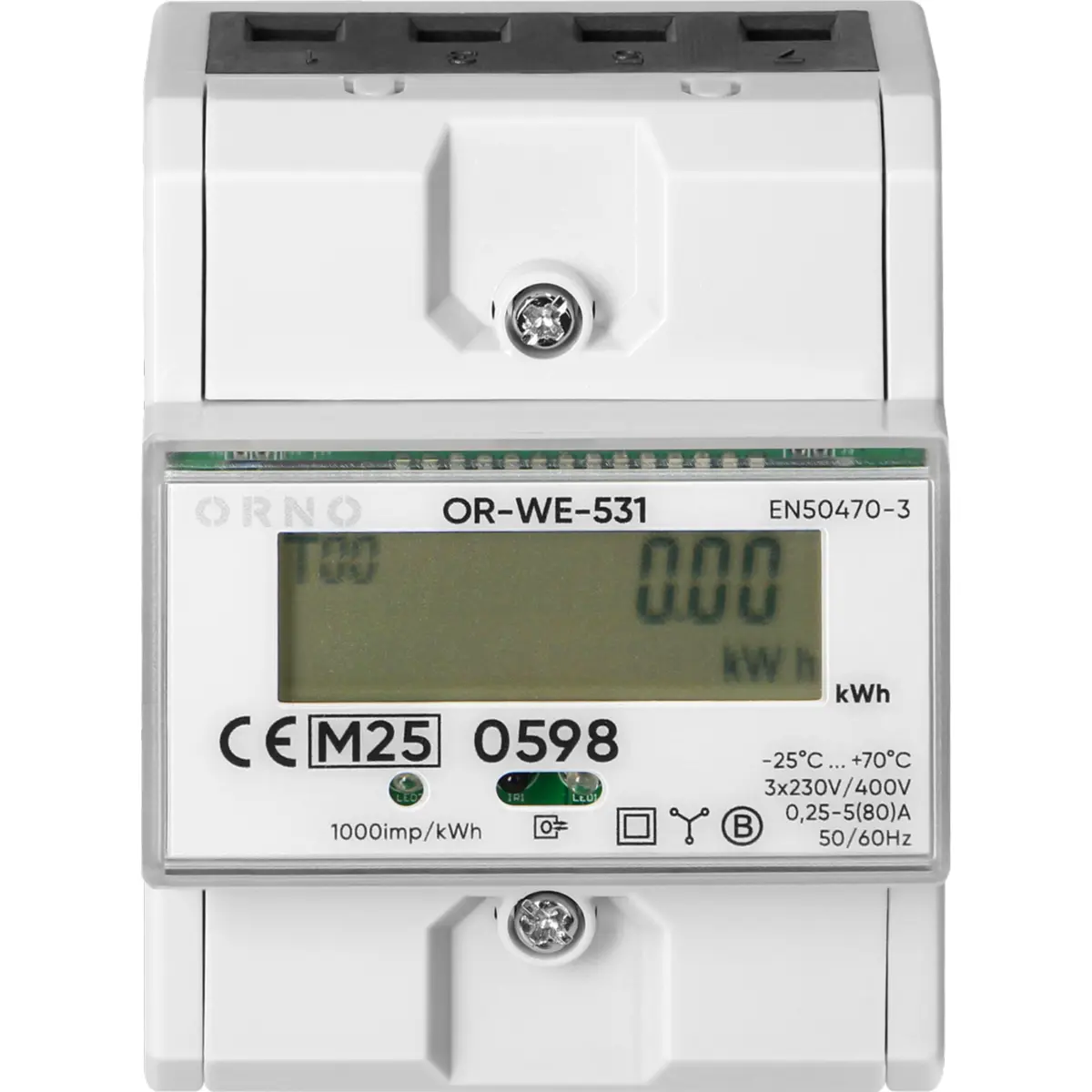

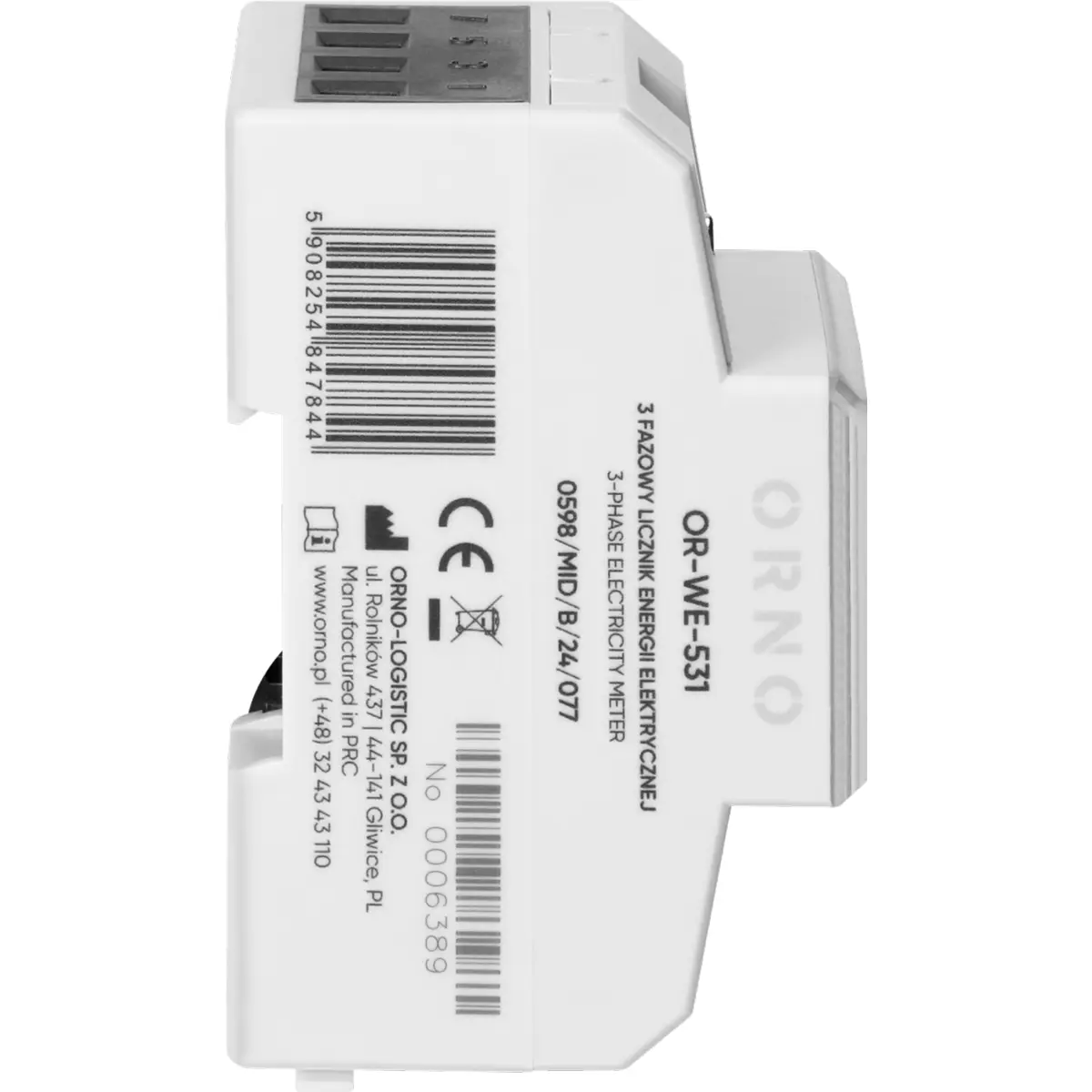

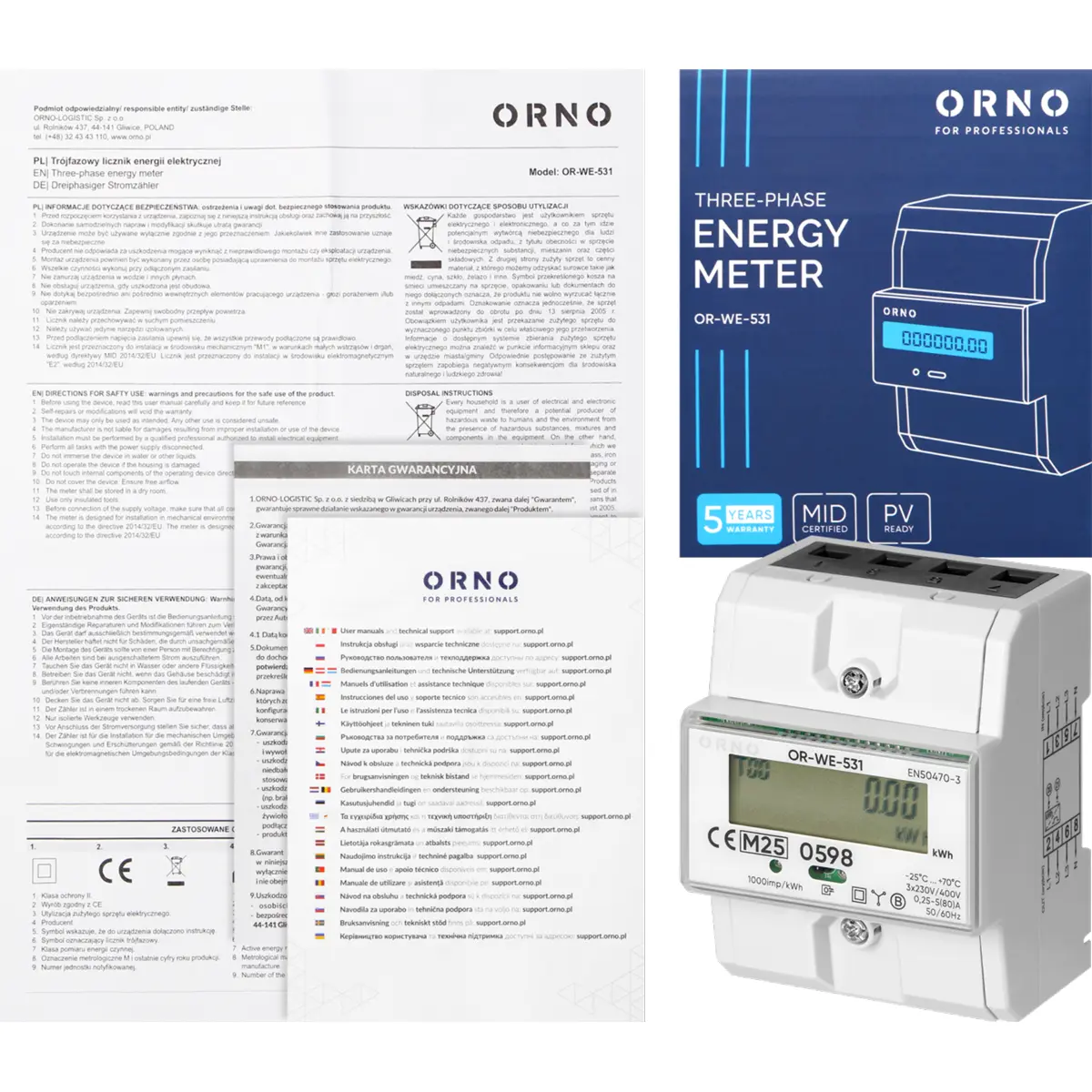

O ORNO OR-WE-531 é um contador de energia trifásico com certificação MID*, concebido para medições fiáveis e precisas em instalações 3x230/400 V AC, sem necessidade de transformadores de corrente. Regista energia ativa consumida e devolvida (ideal para instalações com produção, como fotovoltaico), inclui saída de impulsos S0 e comunicação por porta ótica IR, com leitura clara num ecrã LCD retro-iluminado.
PRINCIPAIS CARACTERÍSTICAS
◆ Contador trifásico (4 fios) para medição direta até 80 A (Imax), sem TC
◆ Certificação MID (2014/32/EU) para utilização em contextos onde é necessária contagem certificada
◆ Medição de energia em ambos os sentidos: consumo e injeção (forward/reverse)
◆ Ecrã LCD retro-iluminado (6+2 dígitos) para leitura confortável
◆ Saída de impulsos S0 (coletor aberto) com constante 1000 imp/kWh
◆ Porta ótica IR compatível com EN 62056-21 para leitura/configuração
◆ Possibilidade de configurar até 27 parâmetros a apresentar no LCD (via cabeça ótica USB)
◆ Montagem em calha DIN TH-35, ocupando 4,3 módulos (76 mm)
ESPECIFICAÇÕES
• Alimentação e instalação

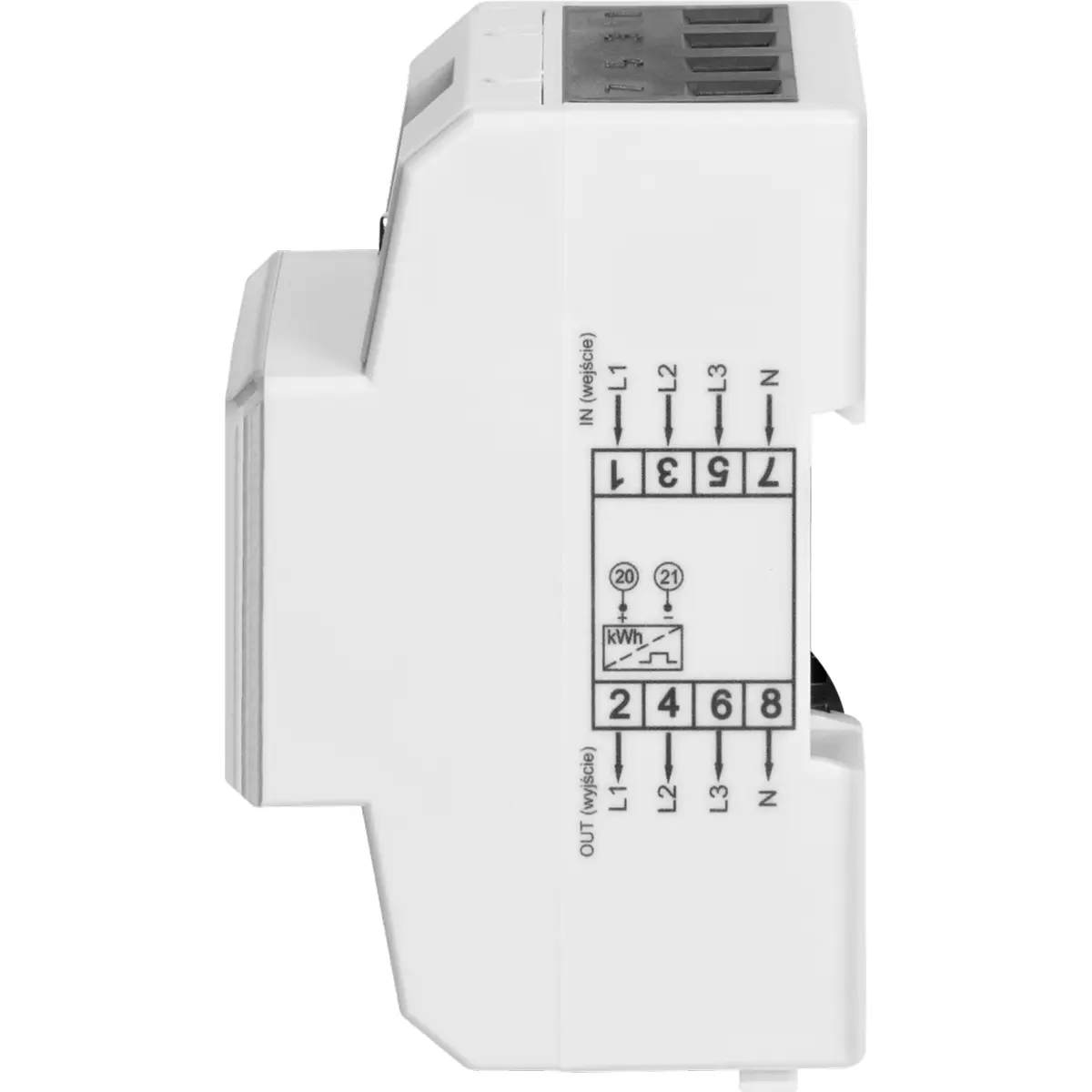

- Tipo: Contador eletrónico trifásico (4 fios), medição direta
- Tensão nominal (N-L / L-L): 230 V / 400 V AC
- Frequência: 50 Hz (ver NOTAS sobre incoerências)

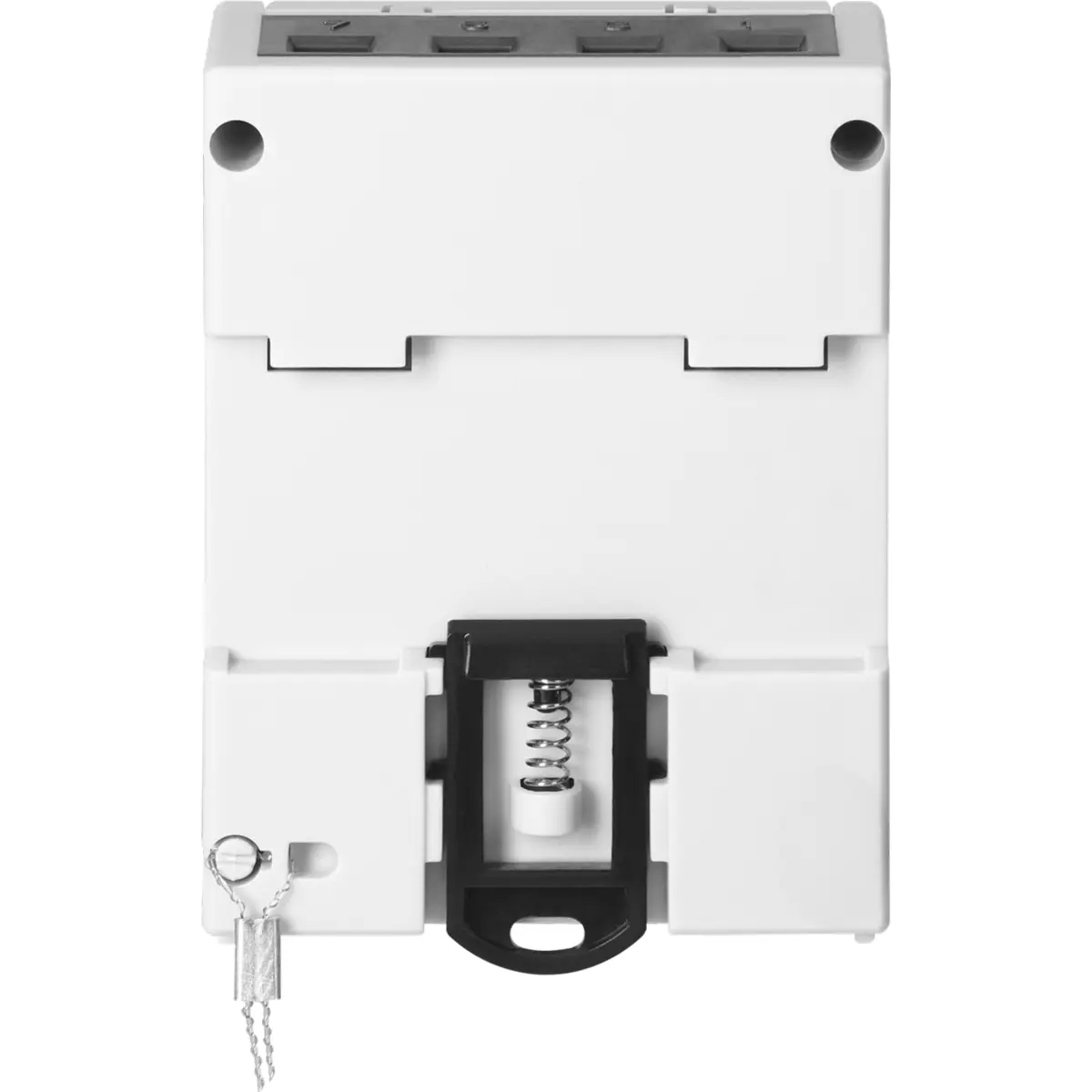

- Montagem: Calha DIN TH-35
• Medição
- Classe de precisão: Classe 1
- Corrente nominal (In): 5 A
- Corrente máxima (Imax): 80 A
- Corrente mínima (Imin): 0,25 A
- Corrente de arranque (Ist): 0,02 A
- Energia registada:
· Energia ativa consumida e devolvida (bidirecional)
• Interface e comunicação
- Ecrã: LCD 6+2 dígitos (ex.: 123456,12), retro-iluminado
- Porta IR: Sim
- Protocolo/interface: IR, EN 62056-21 (IEC 62056-21 / IEC1107)
- Parâmetros no LCD: até 27 configuráveis (via cabeça ótica USB OR-WE-518 e PC Windows)
• Saída de impulsos
- Tipo: S0 (coletor aberto)
- Constante do contador: 1000 imp/kWh
- Tensão na saída de impulsos: 12–27 V DC
- Corrente na saída de impulsos: ≤27 mA
• Características físicas
- Largura (módulos / mm): 4,3 módulos / 76 mm
- Dimensões (L x A x P): 76 x 100 x 65 mm
- Secção máxima dos cabos: 35 mm²
- Grau de proteção: IP51
• Ambiente
- Humidade máxima: ≤95%
- Temperatura de funcionamento: -25°C a +55°C
• Conformidade
- Diretiva: MID 2014/32/EU
- Normas: EN 50470-3:2022; EN IEC 62053-21:2021; IEC 62052-11:2020; IEC 62052-31:2015
CONTEÚDO DA EMBALAGEM
• 1x Contador de energia trifásico ORNO OR-WE-531
• 1x Manual de instruções
NOTAS
◆ (*) A certificação MID 2014/32/EU assegura que o medidor é apto para medições certificadas e legalmente válidas para faturação. A precisão é garantida durante um período definido na documentação.
◆ A configuração da lista de parâmetros no LCD e a programação/leitura avançada via IR requerem uma cabeça ótica USB OR-WE-518 e um PC com Windows com um software apropriado.
◆ Recomenda-se instalação por profissional qualificado e sempre com a alimentação desligada.
◆ O equipamento mede energia ativa em ambos os sentidos, sendo adequado para cenários de consumo/retorno (ex.: micro-geração).
◆ Não suporta multi-tarifa (mono-tarifa).
