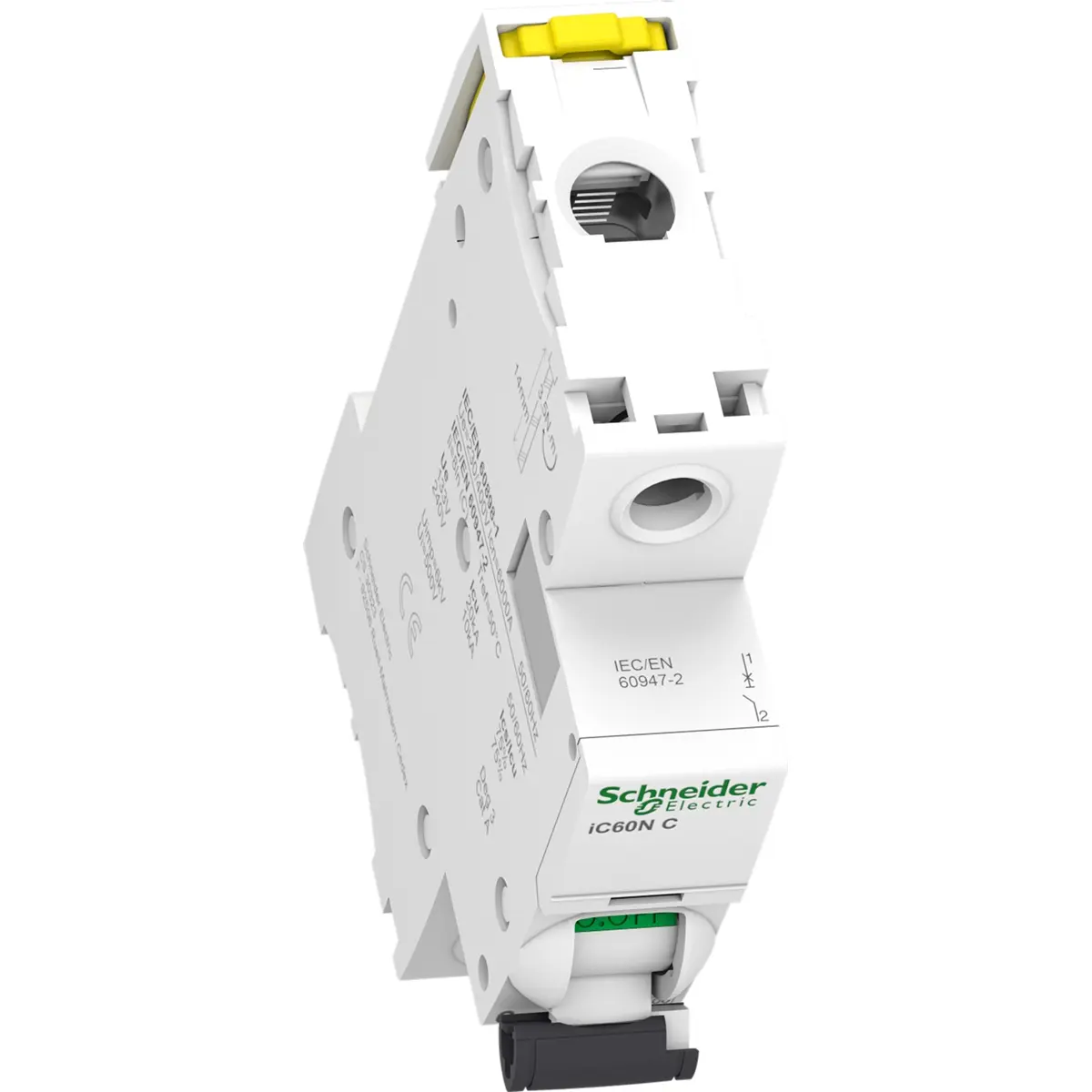

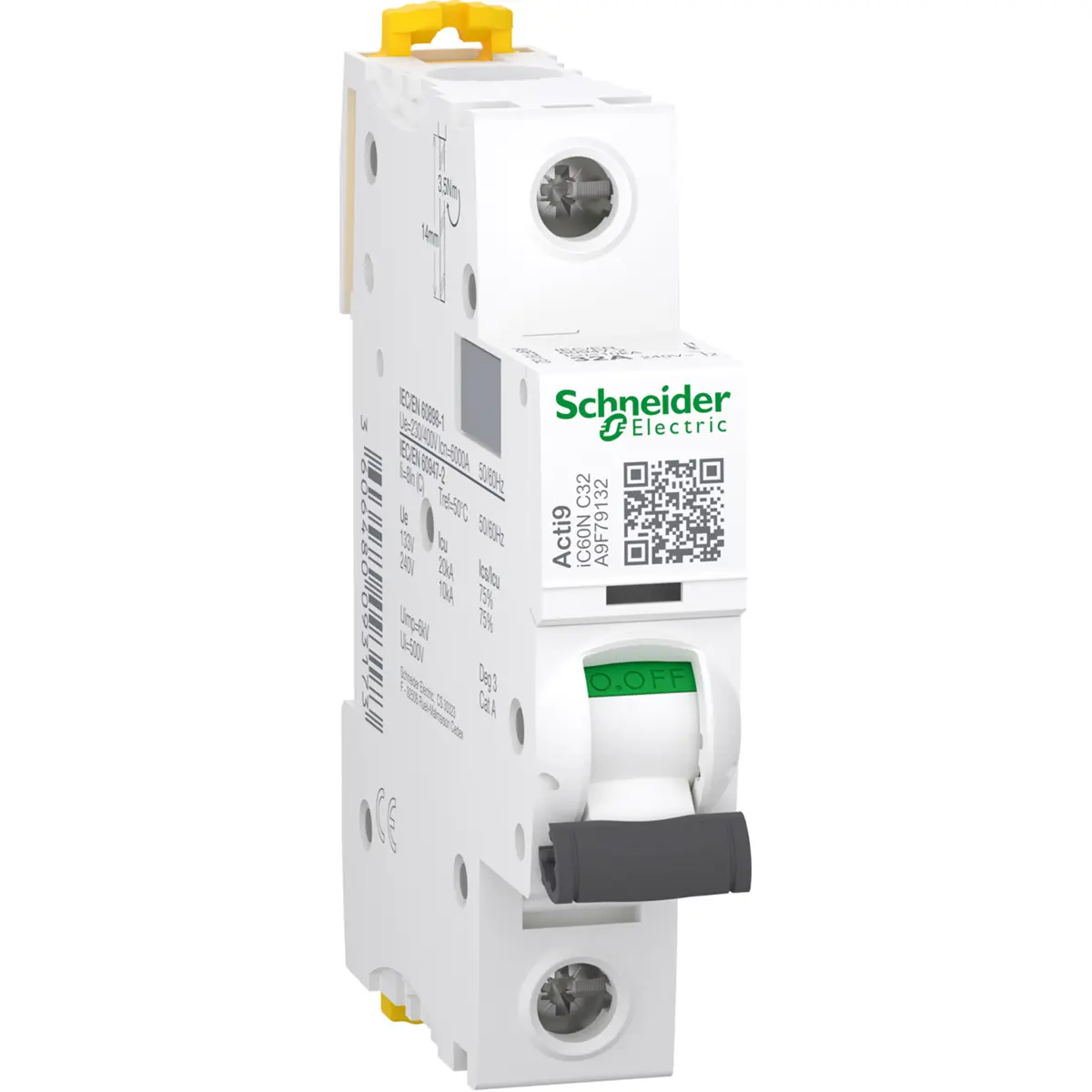

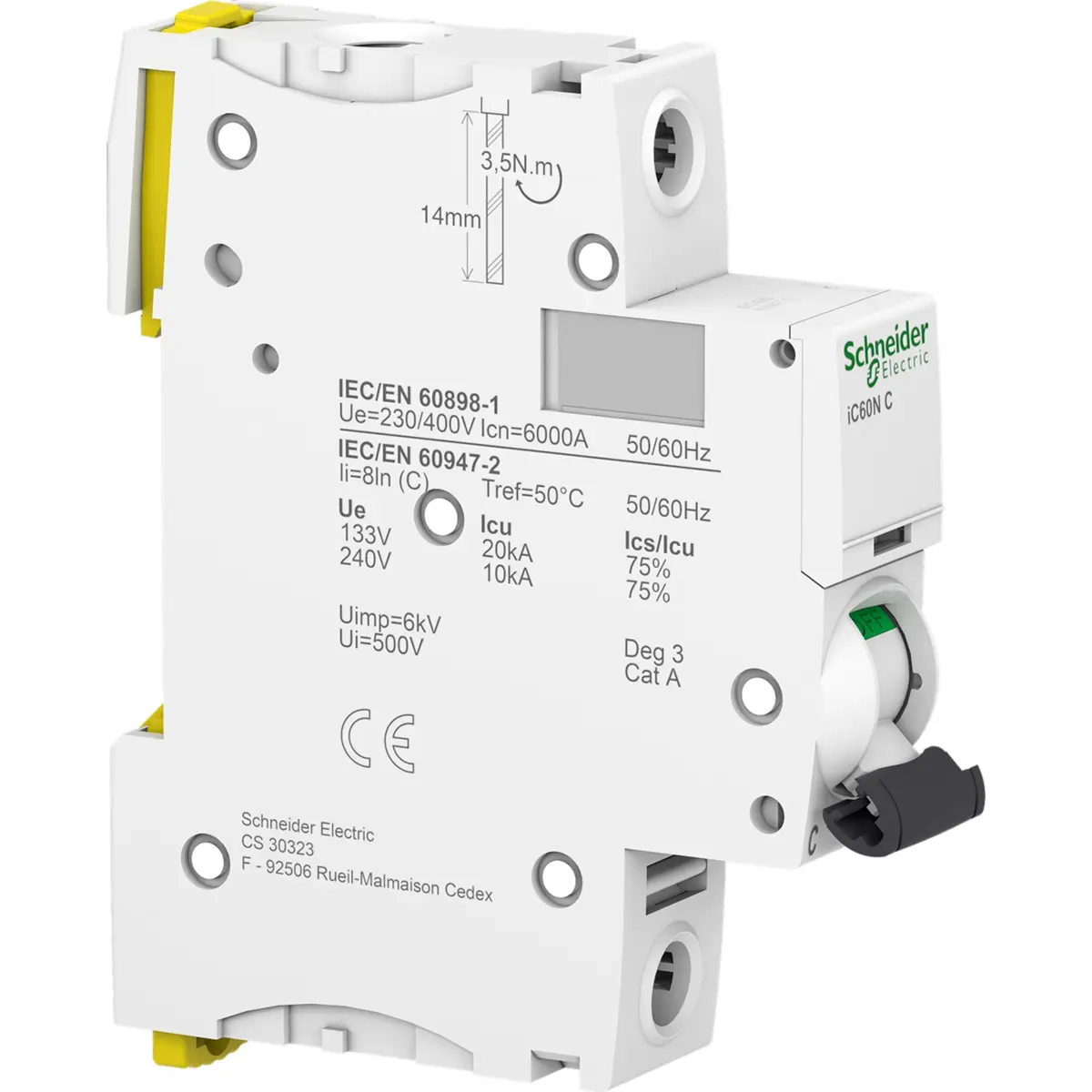

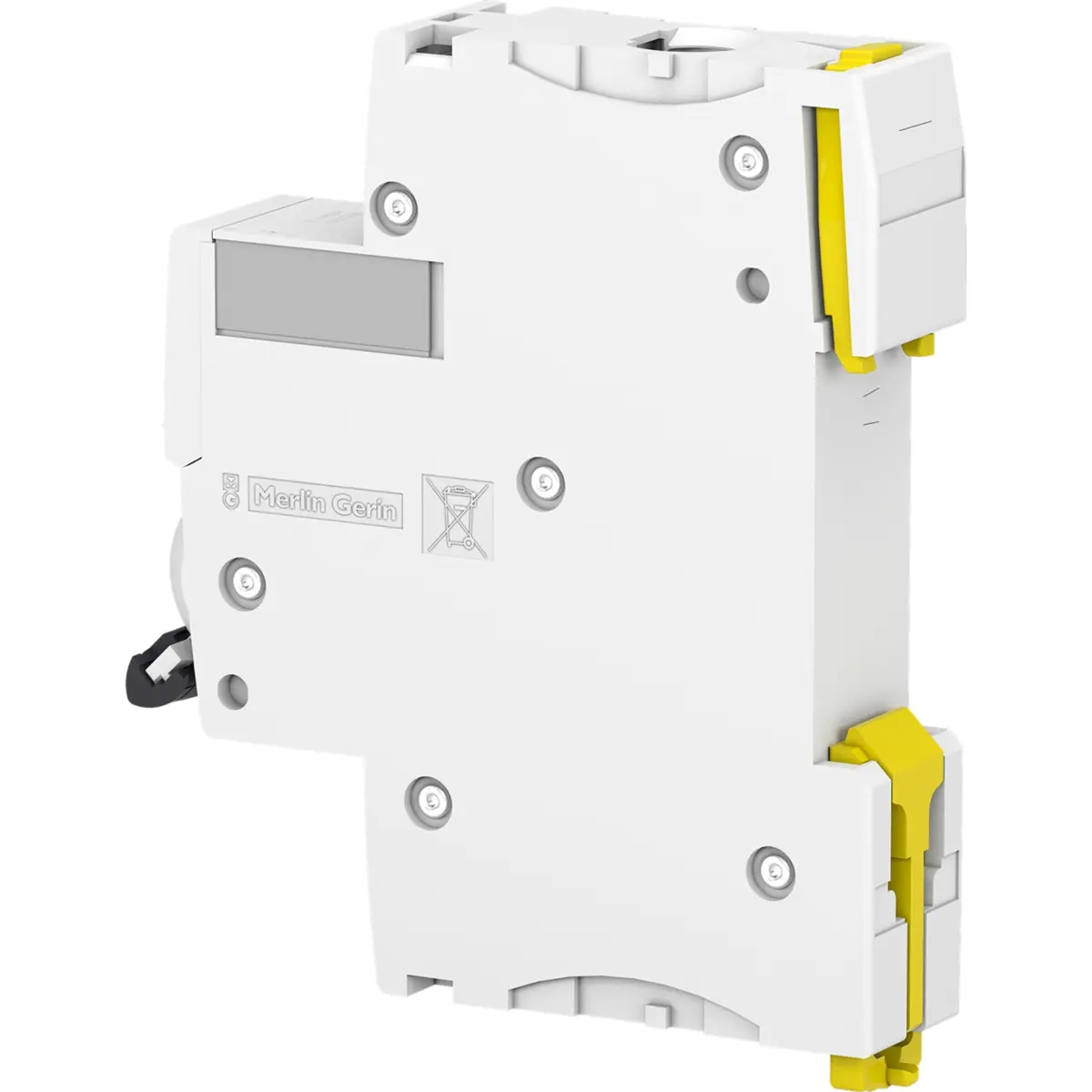

O disjuntor modular Acti9 iC60N 1P 32A da Schneider Electric garante proteção térmica e magnética contra sobrecargas e curtos-circuitos em instalações residenciais, terciárias ou industriais. Projetado para aplicações em corrente alternada (CA) e contínua (DC), é compatível com montagem em calha DIN e cumpre as normas EN/IEC 60898-1 e 60947-2. A versão A9F79132 assegura elevada robustez, com capacidade de corte até 10 kA (AC) e 15 kA (DC), e incorpora sinalização visual de disparo e posição.
PRINCIPAIS CARACTERÍSTICAS
✅ Gama: Acti9
✅ Referência: iC60N A9F79132
✅ Tipo: Disjuntor modular (miniatura)
✅ Aplicação: Distribuição elétrica CA/DC até 32 A
✅ Nº de pólos: 1P
✅ Corrente nominal (In): 32 A
✅ Curva de disparo: C
✅ Tipo de disparo: Térmico-magnético
✅ Tipo de rede: CA e CC
✅ Categoria de utilização: A (EN/IEC 60947-2)
✅ Compatível com isolamento: Sim
✅ Indicação: Posição ON/OFF e disparo visível
ESPECIFICAÇÕES
◾ Tensão de serviço (Ue):
- 230...240 V CA, 50/60 Hz (EN 60898-1): 6 kA
- 230...240 V CA, 50/60 Hz (EN 60947-2): 10 kA
- 12...60 V DC: 15 kA
- 72 V DC: 10 kA
◾ Capacidade de serviço (Ics):
- 7,5 kA (75%) @ 230 V CA
- 6000 A (100%) @ 230 V CA
◾ Classe de limitação: 3
◾ Tensão de isolamento (Ui): 500 V CA
◾ Tensão de impulso (Uimp): 6 kV
◾ Frequência da rede: 50/60 Hz
◾ Limite magnético de disparo: 8 × In (±20%)
CARACTERÍSTICAS MECÂNICAS
◾ Dimensões (A × L × P): 85 × 18 × 78,5 mm
◾ Peso líquido: 215 g
◾ Durabilidade mecânica: 20 000 ciclos
◾ Durabilidade elétrica: 10 000 ciclos
◾ Número de módulos: 1 (18 mm)
◾ Cor: Branco
◾ Tipo de comando: Manual (manípulo basculante)
LIGAÇÕES ELÉTRICAS
◾ Tipo de borne: Terminal simples (superior/inferior)
◾ Secção dos cabos:
- Rígido: 1–35 mm²
- Flexível: 1–25 mm²
◾ Comprimento de desnudamento: 14 mm
◾ Par de aperto: 3,5 N·m
◾ Compatível com: Barramentos tipo pente e blocos de distribuição (topo/base)
INSTALAÇÃO E SEGURANÇA
◾ Montagem: Fixa em calha DIN
◾ Grau de proteção: IP20 (EN/IEC 60529)
◾ Grau de poluição: 3
◾ Categoria de sobretensão: IV
◾ Altitude de funcionamento: 0–2000 m
◾ Temperatura de funcionamento: -35 a 70 °C
◾ Proteção diferencial: Não incluída
◾ Indicação de disparo: Sim (local)
CERTIFICAÇÕES
◾ Normas: EN/IEC 60898-1, EN/IEC 60947-2
◾ Conformidade: RoHS, REACh
◾ Perfil Ambiental: Disponível (PEP)
◾ Embalagem: Cartão reciclado, sem plásticos de uso único
◾ Garantia: 18 meses
