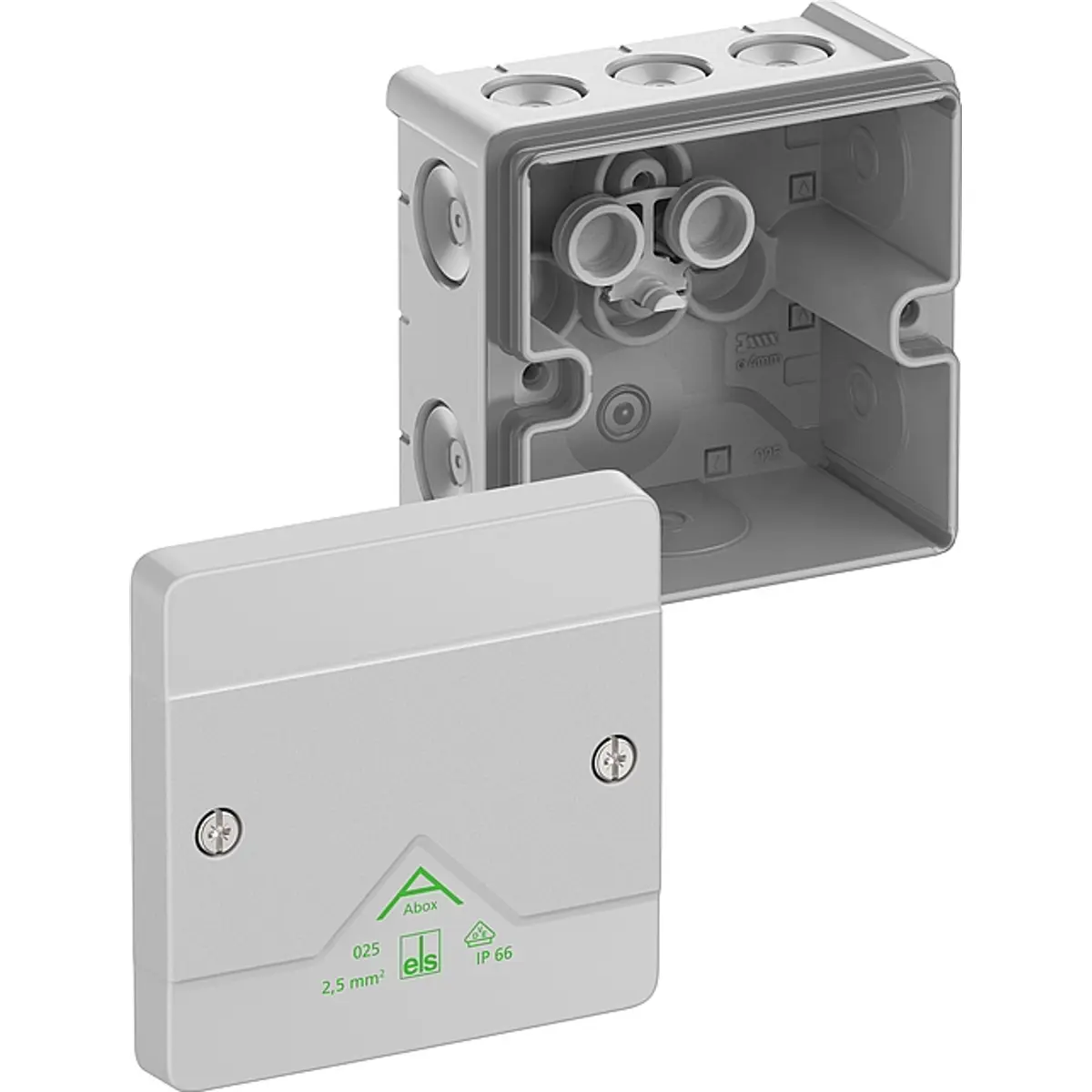

A caixa de derivação de superfície Abox 025-L é a solução para ligações elétricas em instalações interiores e exteriores protegidas. Com dimensões compactas de 87 x 87 x 52 mm, oferece uma elevada resistência e durabilidade, garantindo segurança e proteção para os condutores elétricos.
Construída de acordo com a norma DIN EN 60670-1/-22 (VDE 0606-1/-22) e certificada pela VDE e DLG (resistência a amoníaco), apresenta um grau de proteção IP66, assegurando resistência a poeiras e jatos de água. As suas membranas passa-cabos suaves e auto-vedantes permitem a passagem de cabos com diâmetros entre 4 e 16 mm, compatíveis com roscas M16/M20. Dispõe de nove entradas (uma traseira e oito laterais), bem como pontos internos de fixação, facilitando a instalação.
Fabricada em cor cinza e com uma tensão nominal de 1000 V AC, a Abox 025-L é uma opção robusta e versátil para garantir conexões elétricas seguras em diversos ambientes.
Características Elétricas:
- Tensão de isolamento nominal AC: 1000 V
- Tensão de isolamento nominal DC: 1000 V
- Secção máxima do condutor: 2,5 mm²
- Classe de proteção: II
- Grau de proteção: IP66
- Tipo de terminal: Nenhum
Cores:
- Cor da unidade base: Cinzento
- Cor da tampa: Cinzento
Dimensões:
- Largura: 87 mm
- Comprimento: 87 mm
- Altura: 52 mm
- Comprimento interno: 75 mm
- Largura interna: 75 mm
- Altura interna: 37 mm
- Peso: 0.098 kg
Características do Material:
- Resistente a UV: Sim
- Isento de halogéneo: Sim
- Classe de inflamabilidade segundo UL94: HB
- Inflamabilidade ao fio incandescente segundo EN 60695-2-11: 750 °C
Número Máximo de Terminais por Secção (DIN VDE 0606-1):
- Número máximo de terminais para 1,5 mm²: 8
- Número máximo de terminais para 2,5 mm²: 6
Número Máximo de Fios por Secção (DIN VDE 0606-1):
- Número máximo de fios para 1,5 mm²: 24
- Número máximo de fios para 2,5 mm²: 20
Propriedades Mecânicas:
- Gama de vedação mínima: 4 mm
- Gama de vedação máxima: 16 mm
- Resistência ao impacto: IK07
- Selável: Sim
- Torque dos parafusos da tampa: 1.2 Nm
- Tipo de fixação: Montagem em parede/teto
- Fixação: Pontos de fixação internos
Condições Ambientais:
- Humidade relativa máxima a 25°C: 95 %
- Humidade relativa máxima a 40°C: 50 %
- Temperatura ambiente mínima: -25 °C
- Temperatura ambiente máxima: 55 °C
- Temperatura ambiente média (24h): 35 °C
- Local de instalação: Áreas exteriores protegidas
Material:
- Material da unidade base: Polipropileno
- Material da tampa: Polipropileno
- Material das entradas: Elastómero termoplástico
- Material da vedação: Elastómero termoplástico
- Material dos parafusos da tampa: Aço inoxidável V2A
Certificações:
- Certificação VDE: DIN EN 60670-1/-22 (VDE 0606-1/-22)
- Certificação DLG: Resistência a amoníaco
