Relé de alternância 411-RA25A 230V AC, com alarme, para central de bombagem com 2 eletrobombas (para central hidropressora ou central de efluentes).
Alterna entre duas eletrobombas para evitar o desgaste excessivo de uma delas ou para a ativação de duas em simultâneo em caso de necessidade de reforço da pressão.
CARACTERÍSTICAS
◾ Caixa em material plástico com ficha circular de 11 pinos.
◾ Comutador para seleção da aplicação:
- PBA – central hidropressora com comando de alarme de falta de água por boia;
- PAS – central hidropressora com comando de alarme de falta de água por sondas;
- WA - central de efluentes com alarme;
- WAT - central de efluentes com alarme e comando de simultaneidade temporizado
◾ Indicação do tipo de aplicação:
- P – central hidropressora, através de LED branco;
- W – central de efluentes, através de LED branco.
◾ Indicação de comando de alarme de nível alto (6-11) fechado.
◾ Indicação do estado do comando de simultaneidade (6-7).
◾ Indicação do estado do comando de alternância (6-8).
◾ Indicação de existência de água no depósito (6-9), em aplicações para centrais hidropressoras.
◾ Indicação do estado do comando de paragem (6-9), em aplicações para centrais de efluentes.
◾ Indicação de relé de saída ligado (1-3).
◾ Indicação de relé de saída ligado (1-4).
◾ Indicação de relé de alarme ligado (1-5).
◾ Indicação de relé com tensão na alimentação (2-10).

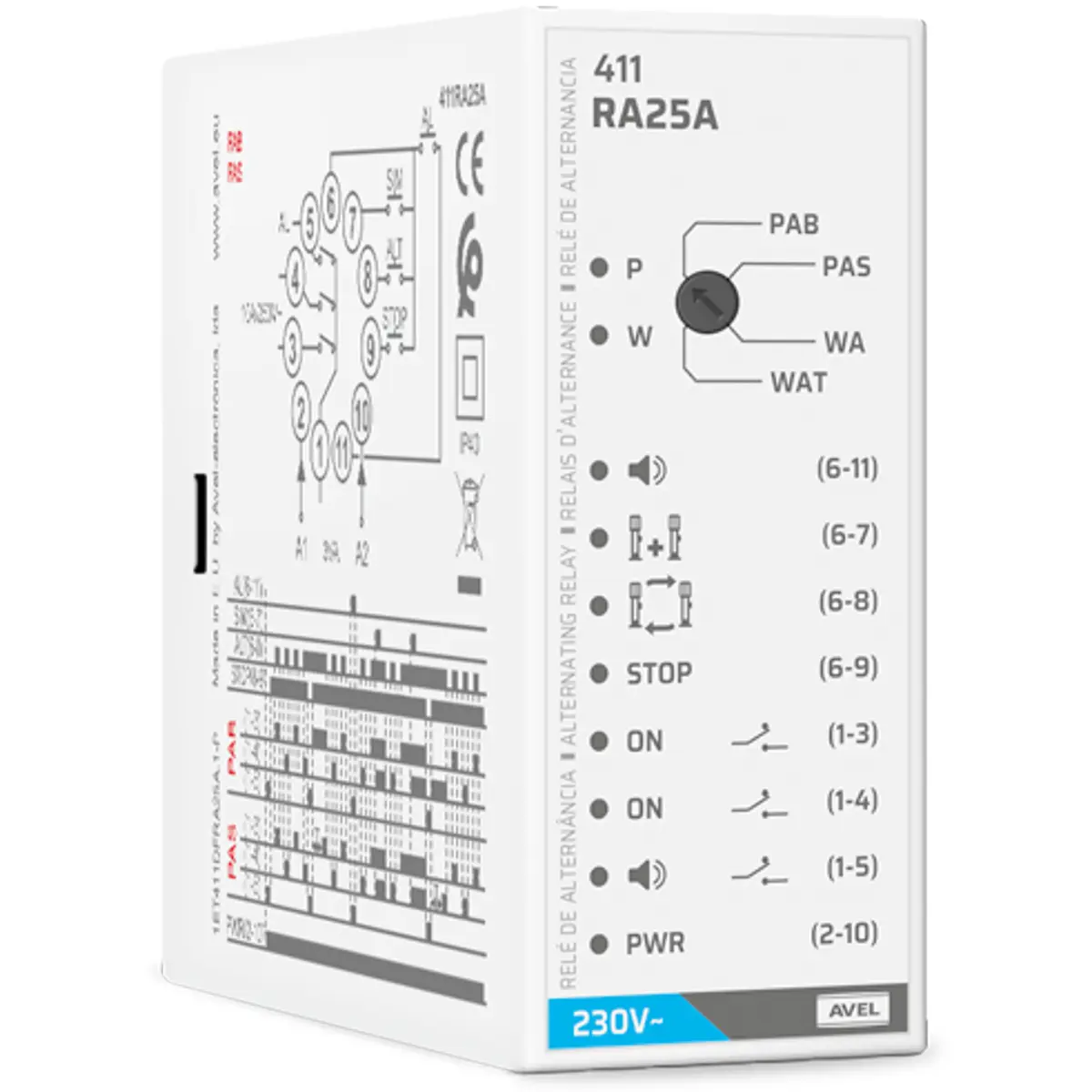

◾ Indicação frontal da tensão nominal de alimentação do relé.

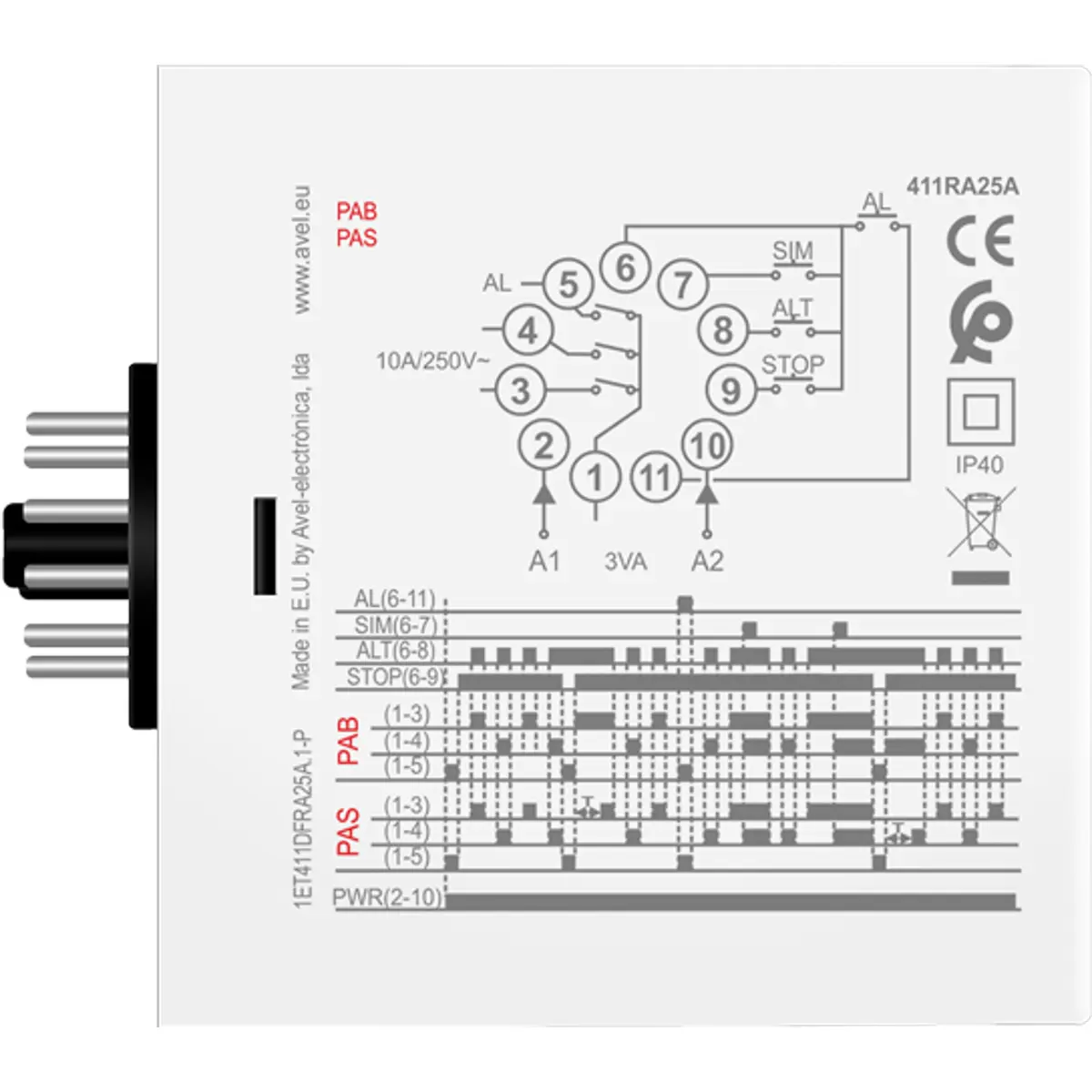

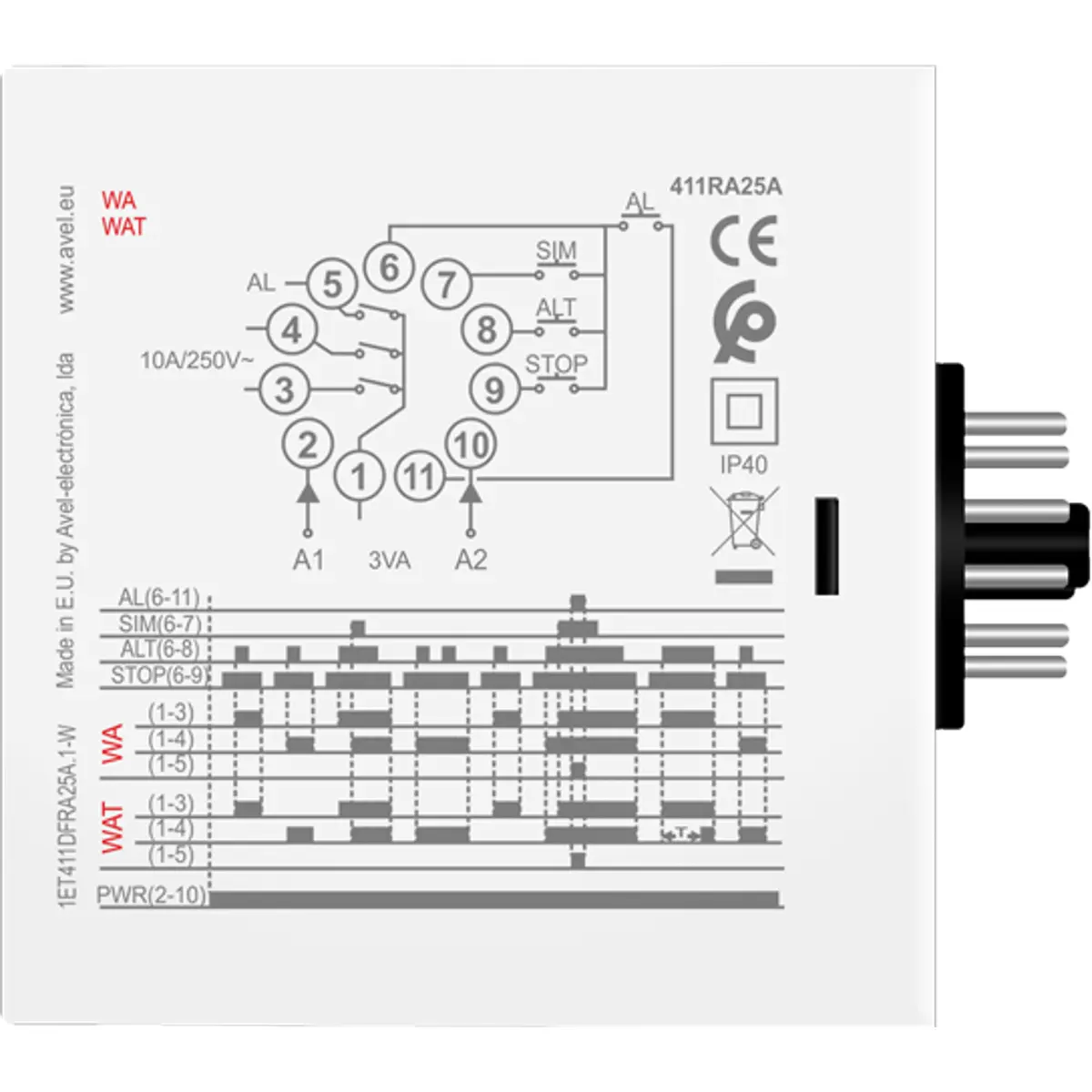

◾ Indicação lateral do esquema de ligações e do diagrama de funcionamento.
ESPECIFICAÇÕES TÉCNICAS
◾ Sensibilidade dos circuitos de comando: 0 a 40 kΩ
◾ Tensão nos circuitos de comando: 12 VAC
◾ Tensões de alimentação: 24 VAC, 230 VAC(outras tensões sob consulta)
◾ Tolerância na tensão de alimentação: -15%...+10%
◾ Consumo: < 3 VA
◾ Dimensões: (L) 35 mm x (A) 79 mm x (P) 77 mm
◾ Relé de saída:
- Potência de comutação: 2500 VA (10 (2) A/250 V)
- Tensão máxima de comutação: 400 VAC
NOTA: Requer uma Base p/ Relé de 11 Pinos, por exemplo: tipo 90.23 da Finder (não incluída).
Funcionamento:
Se selecionada uma das opções para centrais hidropressoras (PAB ou PAS), e existindo água no reservatório, indicado pelo comando de alarme de falta de água (6-9) fechado, sempre que o comando de alternância (6- 8) fechar, os relés de saída (1-3) e (1-4) armam alternadamente. Se o comando de simultaneidade (6-7) também fechar, o relé faz com que as duas saídas (1-3) e (1-4) permaneçam fechadas em simultâneo. Se este comando reabrir, nada se altera, permanecendo os dois relés de saída fechados até que se verifique a abertura do comando de alternância (6-8). Sempre que o comando de alarme de nível alto (6-11) fechar é ativada a saída de alarme (1-5). Se faltar água no reservatório, as duas saídas (1-3) e (1-4) permanecem abertas. Se o comando de alarme de falta de água (6-9) for implementado por boia, quando a água é restabelecida, o relé permite que as saídas (1-3) e (1-4) armem de imediato, se for implementado por sondas, o relé só permite que as saídas (1-3) e (1-4) armem ao fim de 4 minutos.
Se selecionada uma das opções para centrais de efluentes (WA ou WAT), sempre que se verificar o fecho do comando de paragem (6-9) e do comando de alternância (6-8), os relés de saída (1-3) e (1-4) armam alternadamente ,só desligando quando o comando de paragem(6-9) abrir. Se o comando de simultaneidade (6- 7) fechar, ou na opção com comando de simultaneidade temporizado, se o comando de alternância (6-8) estiver fechado por um tempo superior a 10 minutos, o relé faz com que as duas saídas (1-3) e (1-4) permaneçam fechadas em simultâneo. Se qualquer um dos comandos, de alternância (6-8) ou de simultaneidade (6-7), reabrir nada se altera e os dois relés de saída permanecem ligados até que se verifique a abertura do comando de paragem (6-9). Se o comando de alarme de nível alto (6-11) fechar é ativada a saída de alarme (1-5).
Em qualquer um dos modos de funcionamento, em caso de avaria de alguns dos comandos, o relé possibilita um funcionamento alternativo, como forma de evitar o bloqueio de todo o sistema.
Com o intuito de evitar choques hidráulicos, o rele possui um dispositivo que retarda em cerca de 2s o corte ou a entrada em funcionamento da segunda eletrobomba, mesmo que o comando de simultaneidade tenha sido efetuado conjuntamente com o de alternância.
