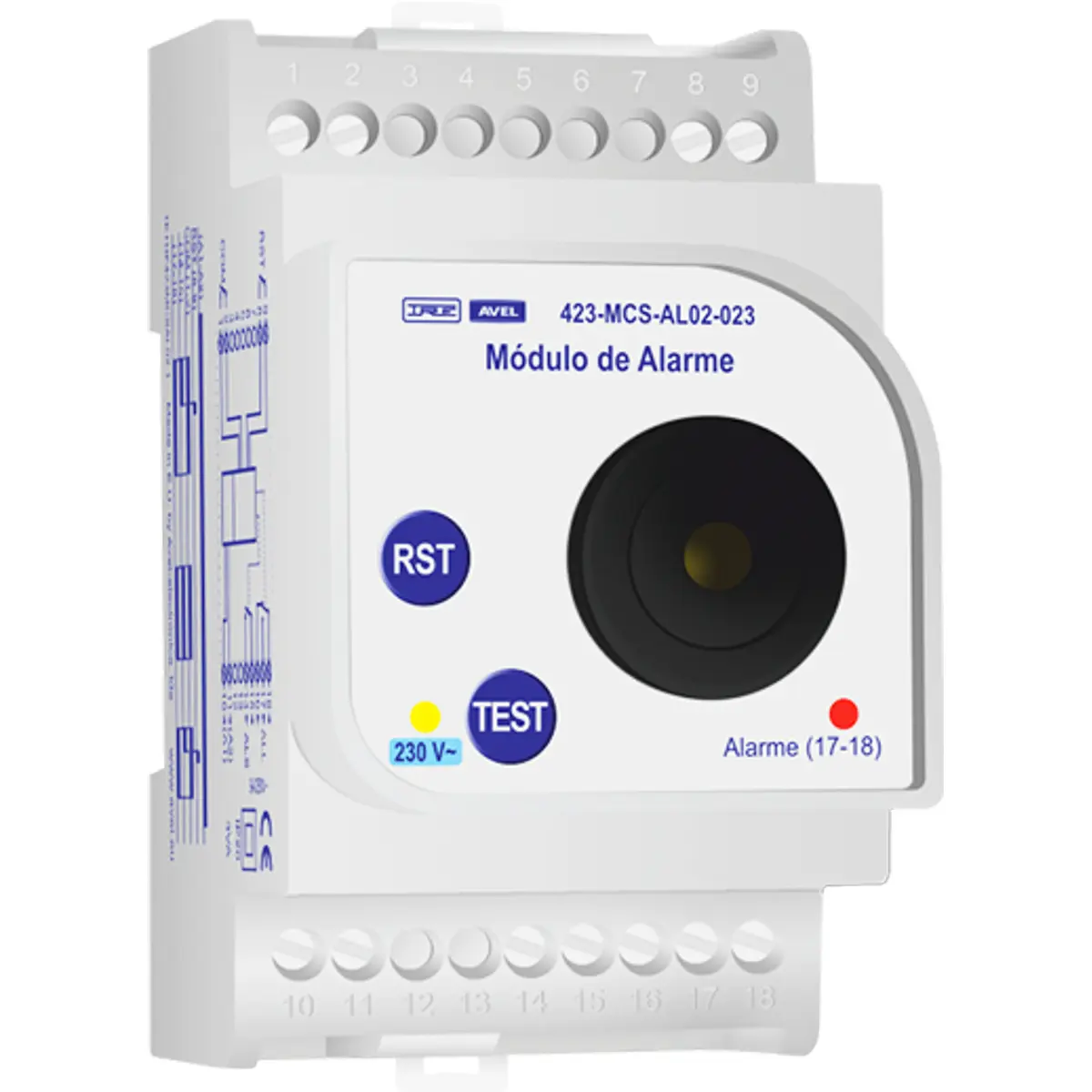

Módulo de alarme sonoro com dois relés de saída, que são ativados ao mesmo tempo que o alarme, mas um deles desliga juntamente com o som (ao pressionar RST) e o outro só desliga quando o sinal de comando (1-2) for desligado.
✅ CARACTERÍSTICAS:
- Caixa modular (3 módulos) para aplicação em calha DIN.
- 2 teclas de comando (RST) e (TEST).
- Indicação de relé de alarme ligado (14-15), através de alarme sonoro.
- Indicação de relé de alarme ligado (17-18), através de LED vermelho.
- Indicação de relé com tensão na alimentação (10-11), através de LED amarelo.
- Indicação frontal da tensão nominal de alimentação Módulo de Alarme.

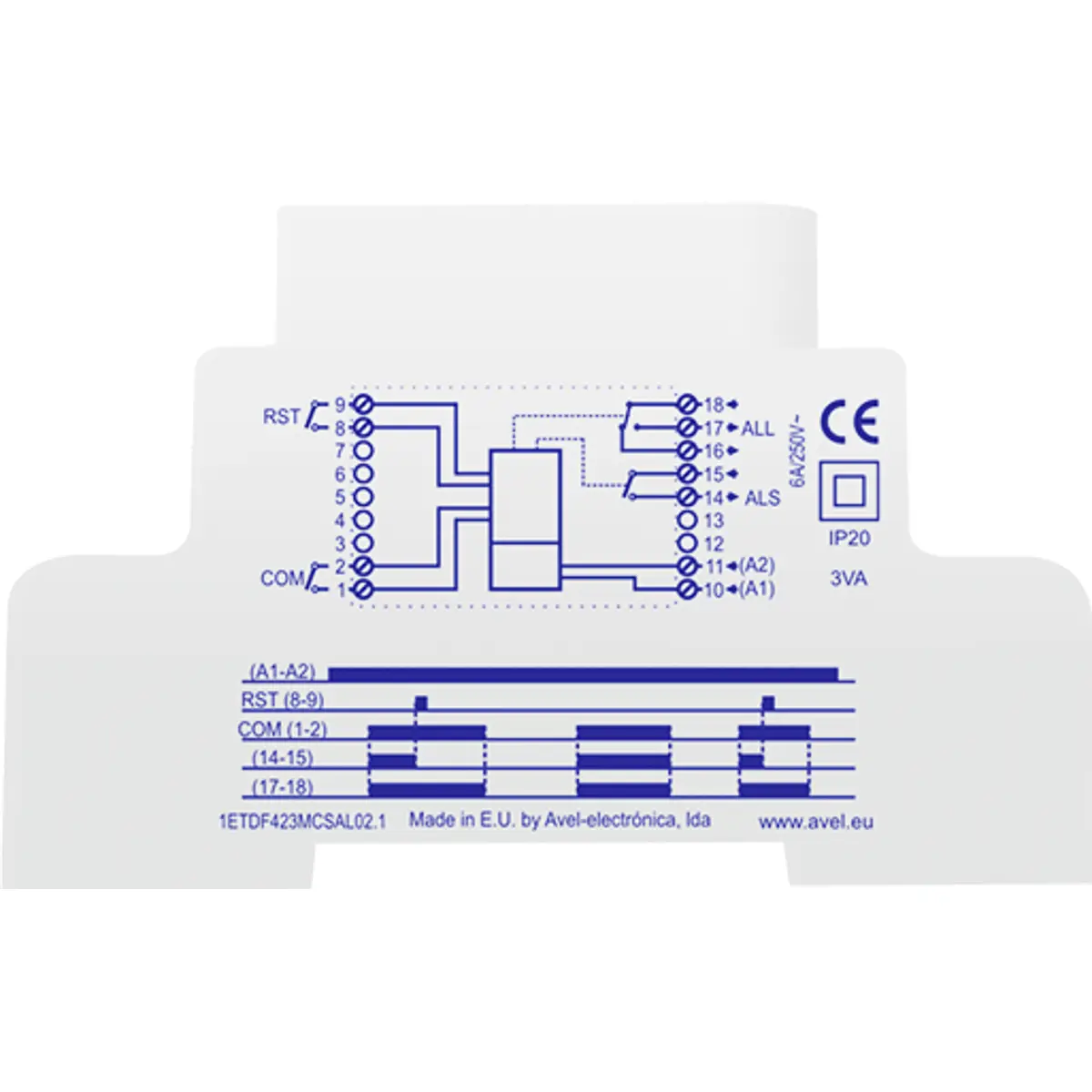

- Indicação lateral do esquema de ligações e diagrama de funcionamento.
✅ FUNCIONAMENTO:
Sempre que o comando de alarme (1-2) fechar, os relés de saída (14-15 e 17-18) armam. Simultaneamente também liga o sinalizador de alarme (LED vermelho) e o alarme sonoro.
Atuando na tecla de reset (RST) são desligados: a saída de alarme (14-15) e o alarme sonoro (mas não o 17-18), sendo necessário cortar momentaneamente a alimentação ao módulo de alarme ou abrir e voltar a fechar o comando de alarme (1-2) para que a saída e o alarme sonoro voltem a ligar.
Após resolução da causa do alarme (abertura do comando de alarme (1-2), todos os relés e sinalizações desligam.
Atuando na tecla “TEST” são testadas as saídas (14-15 e 17-18) e as sinalizações sonora e luminosa.
✅ ESPECIFICAÇÕES TÉCNICAS:
- Tensão de alimentação: 230V AC *
- Tolerância na tensão de alimentação: -15%...+10%
- Consumo: < 3VA
- Dimensões: (L) 54mm x (A) 90mm x (P) 68mm
✅ NOTAS:
◾ * Também estão disponíveis, sob encomenda, as versões com tensão de alimentação de 12VAC/DC 24VAC/DC (para mais informações, contacte a Mauser.pt).
