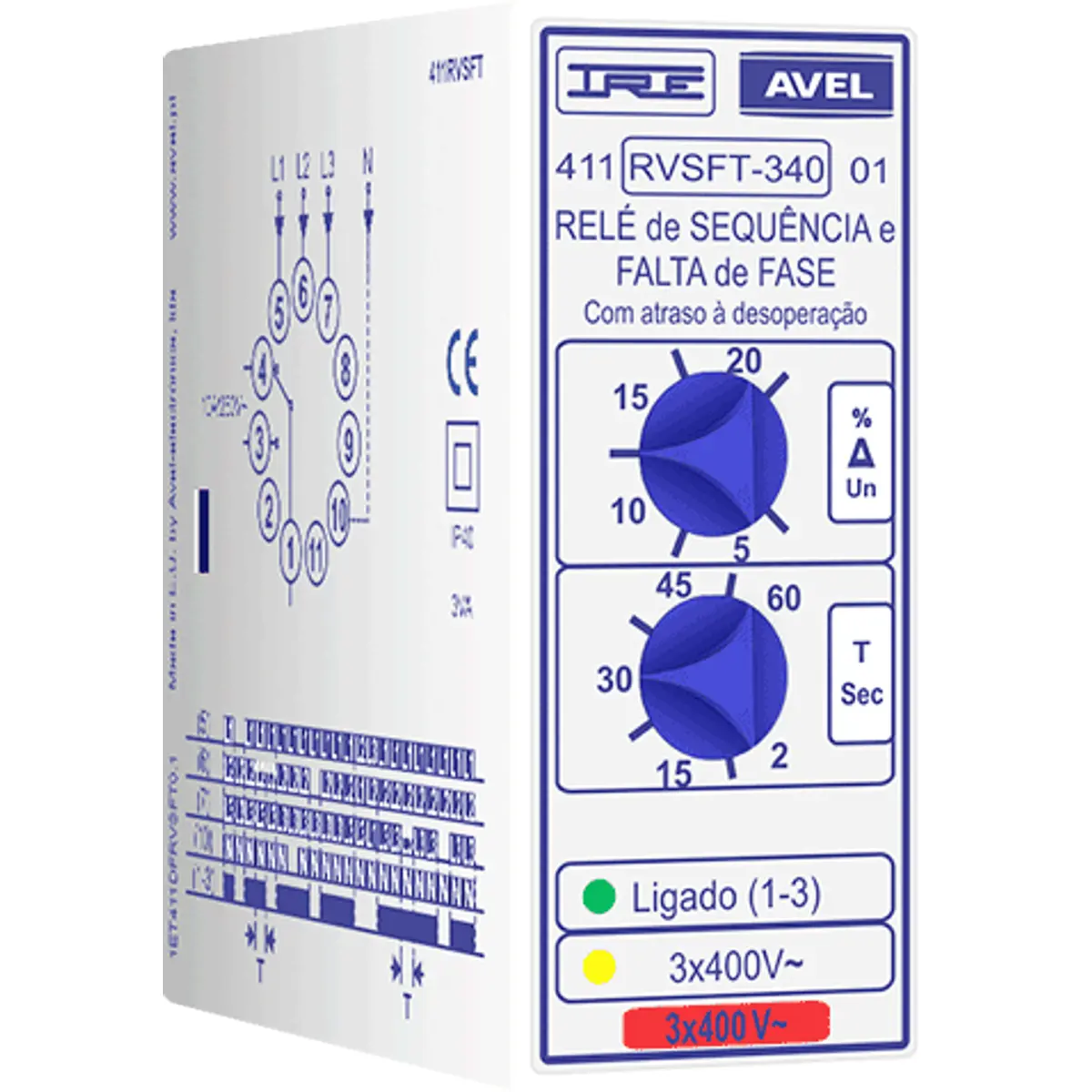

Relé de proteção de motores trifásicos, contra inversão na sequência de fases e falha de fase na alimentação.
Possui regulação do atraso à desoperação, para não desligar o motor em casos de subtensões de curta duração e regulação da queda de tensão permitida.
✅ CARACTERÍSTICAS:
- Caixa em material plástico com ficha circular de 11 pinos (Plug-In).
- Botão para regulação da queda máxima de tensão admitida numa das fases.
- Botão para regulação do tempo de atraso à desoperação.
- Indicação de relé de saída ligado (1-3), através de LED verde.
- Indicação do estado das fases através de LED tricolor:
∙ LED verde = Indicação do funcionamento normal.
∙ LED amarelo = Indicação de tempo de atraso à desoperação em contagem.
∙ LED vermelho = Indicação de defeito.
- Indicação frontal da tensão nominal de alimentação do relé.

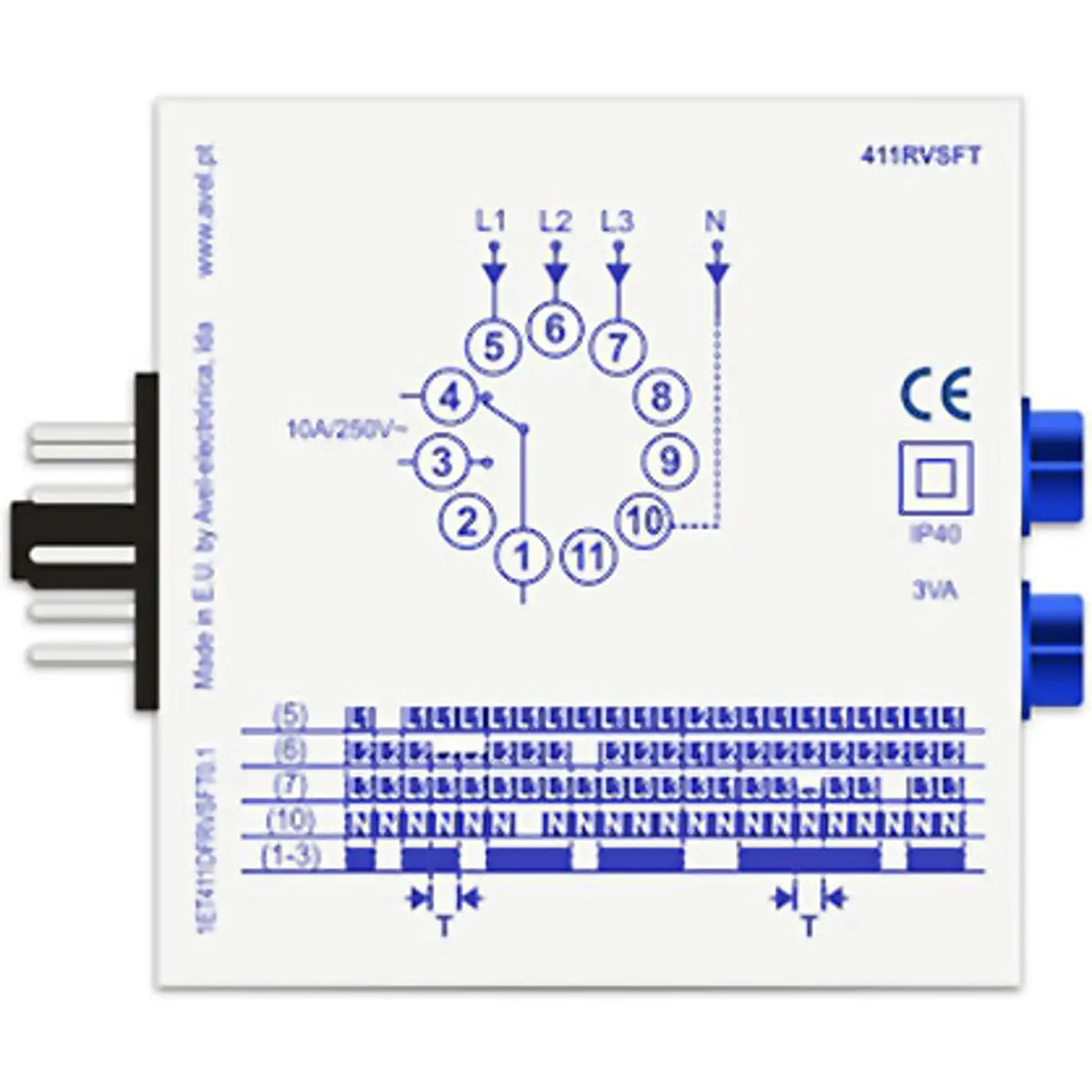

- Indicação lateral do esquema de ligações e diagrama de funcionamento.
✅ FUNCIONAMENTO:
O relé de saída arma (1-3), quando se encontrarem ligadas as 3 fases aos pinos 5, 6 e 7.
A falta ou queda de tensão em qualquer uma das fases, num valor e período de tempo superiores aos previamente regulados, ou uma sequência incorreta das fases, fazem com que o relé de saída regresse ao estado de repouso (1-4).
A regulação do atraso à desoperação permite a prevenção de atuações intempestivas devido a eventuais alterações momentâneas nos valores das tensões a controlar.
✅ ESPECIFICAÇÕES TÉCNICAS:
- Queda máxima de tensão admitida numa fase: 0 a 20% Un (regulável)
- Atraso à desoperação: 2 a 60s (regulável.)
- Tensão de alimentação: 3x400VAC (extraída diretamente das fases a controlar)
- Consumo: < 3VA
- Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de saída:
∙ Poder de corte: 2500VA (10A/250V)
∙ Tensão máxima de corte: 400VAC
✅ NOTAS:
◾ A ligação do pino 10 ao neutro é facultativa, no entanto a sua utilização permite
melhorar a sensibilidade do relé.
◾ Requer uma Base p/ Relé de 11 Pinos, por exemplo: tipo 90.23 da Finder (não incluída).
▶ Datasheet (PDF)
