Relé de proteção de motores trifásicos, contra troca ou falta/assimetria de fases.
✅ CARACTERÍSTICAS:

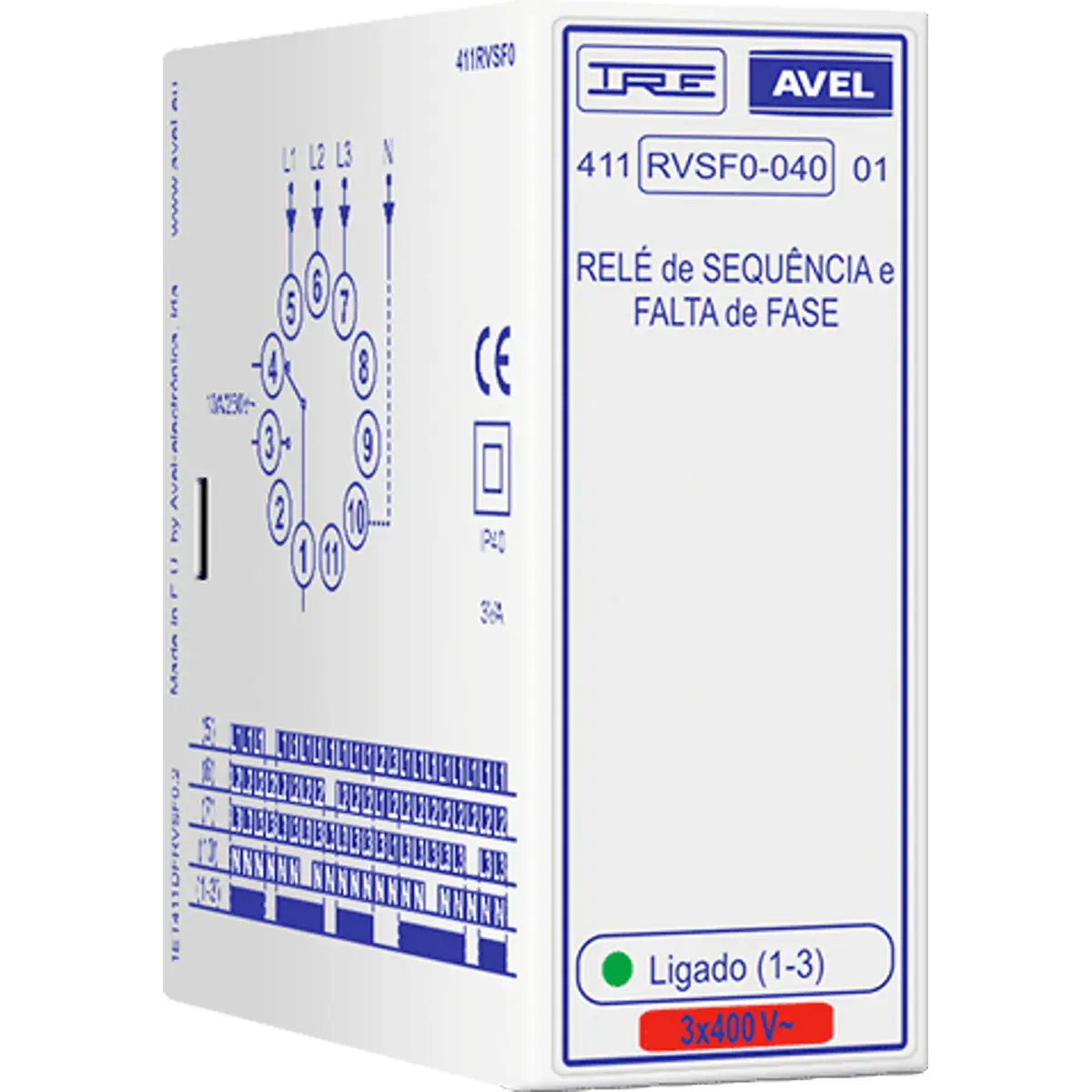

- Caixa em material plástico com ficha circular de 11 pinos (Plug-In).
- Indicação de relé de saída ligado (1-3), através de LED verde.
- Indicação frontal da tensão nominal de alimentação do relé.

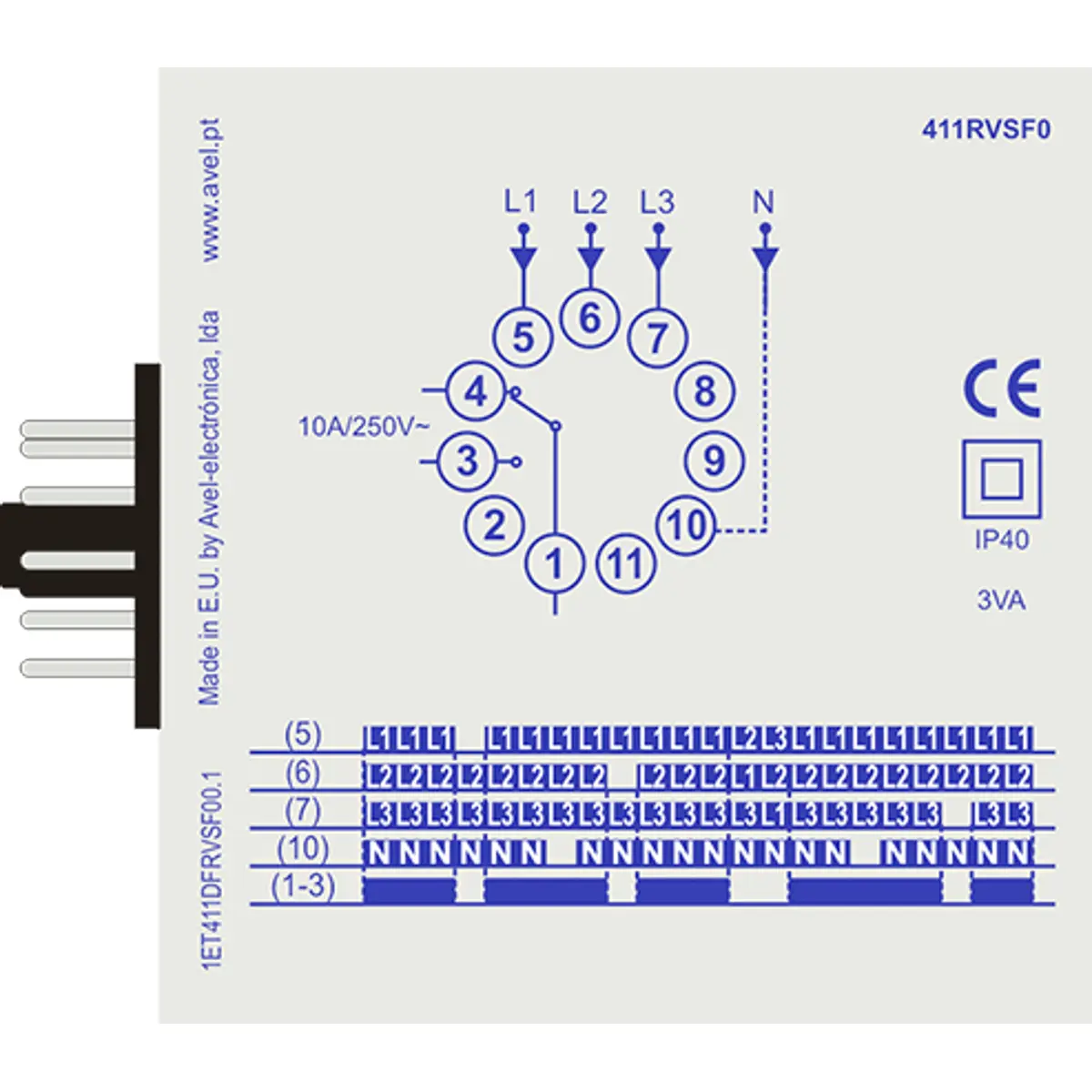

- Indicação lateral do esquema de ligações.
- Indicação lateral do diagrama de funcionamento.
✅ FUNCIONAMENTO:
O relé de saída arma (1-3), quando se encontrarem ligadas as 3 fases aos
pinos 5, 6 e 7.
A falta ou queda de tensão em qualquer uma das fases, num valor superior a 15% Un ou uma sequência incorreta das fases, faz com que o relé de saída regresse ao estado de repouso (1-4).
Possui um atraso de 2s (aprox.), para a operação ou desoperação do relé, para prevenir atuações precipitadas, devido a eventuais alterações instantâneas nos valores das tensões a controlar.
✅ ESPECIFICAÇÕES TÉCNICAS:
- Queda máxima de tensão admitida numa fase: 15% Un (não regulável)
- Atraso à operação/desoperação: 2s (aprox.)
- Tensão de alimentação: 3x400VAC (extraída diretamente das fases a controlar)
- Consumo: < 3VA
- Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de saída:
∙ Poder de corte: 2500VA (10A/250V)
∙ Tensão máxima de corte: 400VAC
✅ NOTAS:
◾ A ligação do pino 10 ao neutro é facultativa, no entanto a sua utilização permite
melhorar a sensibilidade do relé.
◾ Requer uma Base p/ Relé de 11 Pinos, por exemplo: tipo 90.23 da Finder (não incluída).
