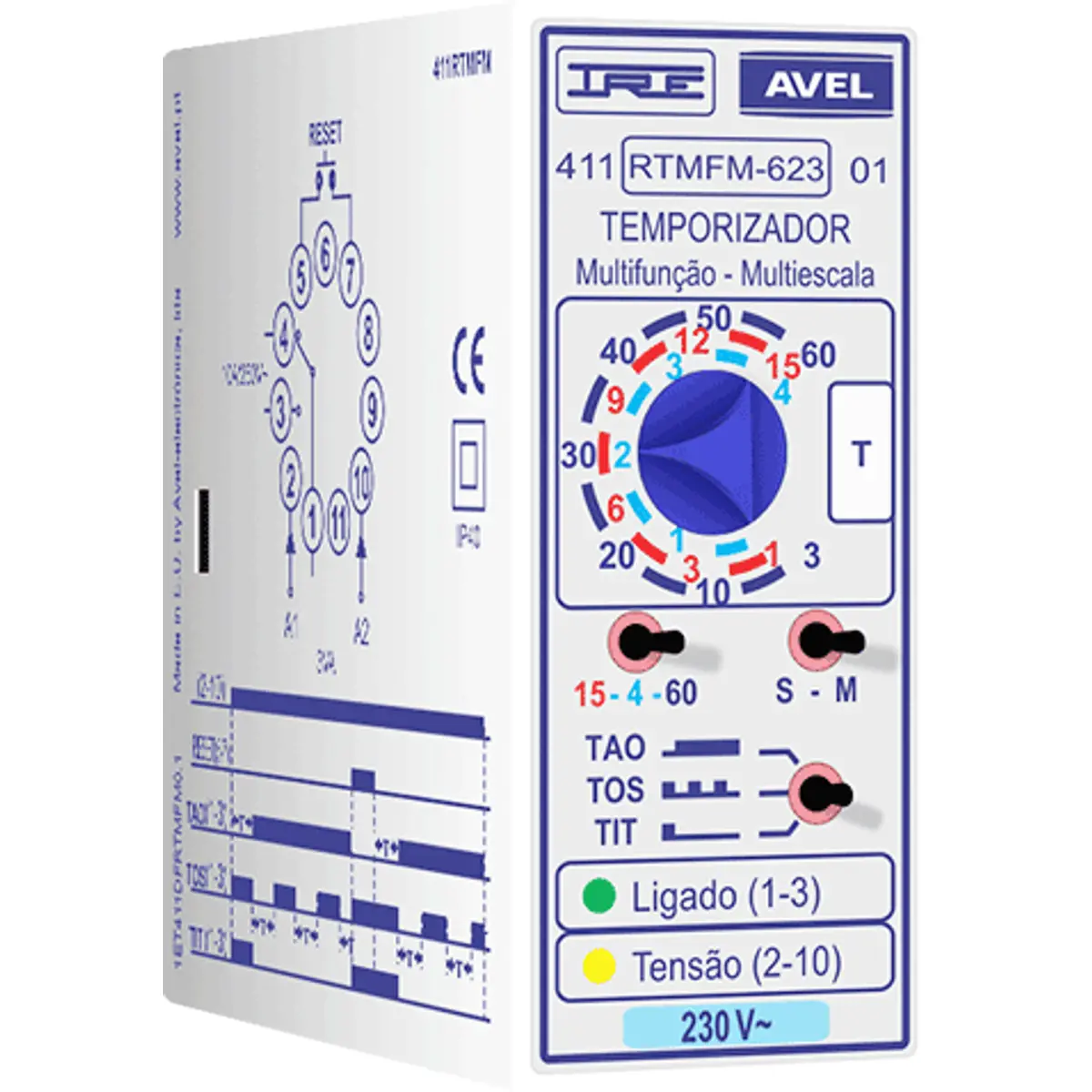

Temporizador com 3 modos de funcionamento (TAOM+TOSM+TITM), multi-escala (0.2s-60min) e tensão de alimentação de 230VAC.
✅ CARACTERÍSTICAS:
- Caixa em material plástico com ficha circular de 11 pinos (Plug-In).
- Botão para regulação do tempo (T).
- Comutador para seleção de escala em: 0,2...4; 0,5...15 ou 2...60.
- Comutador para seleção da escala em: s ou min.
- Comutador para seleção do modo de funcionamento (TAO, TOS, TIT).
- Indicação de relé de saída ligado (1-3), através de LED verde.
- Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
- Indicação frontal da tensão nominal de alimentação do relé.

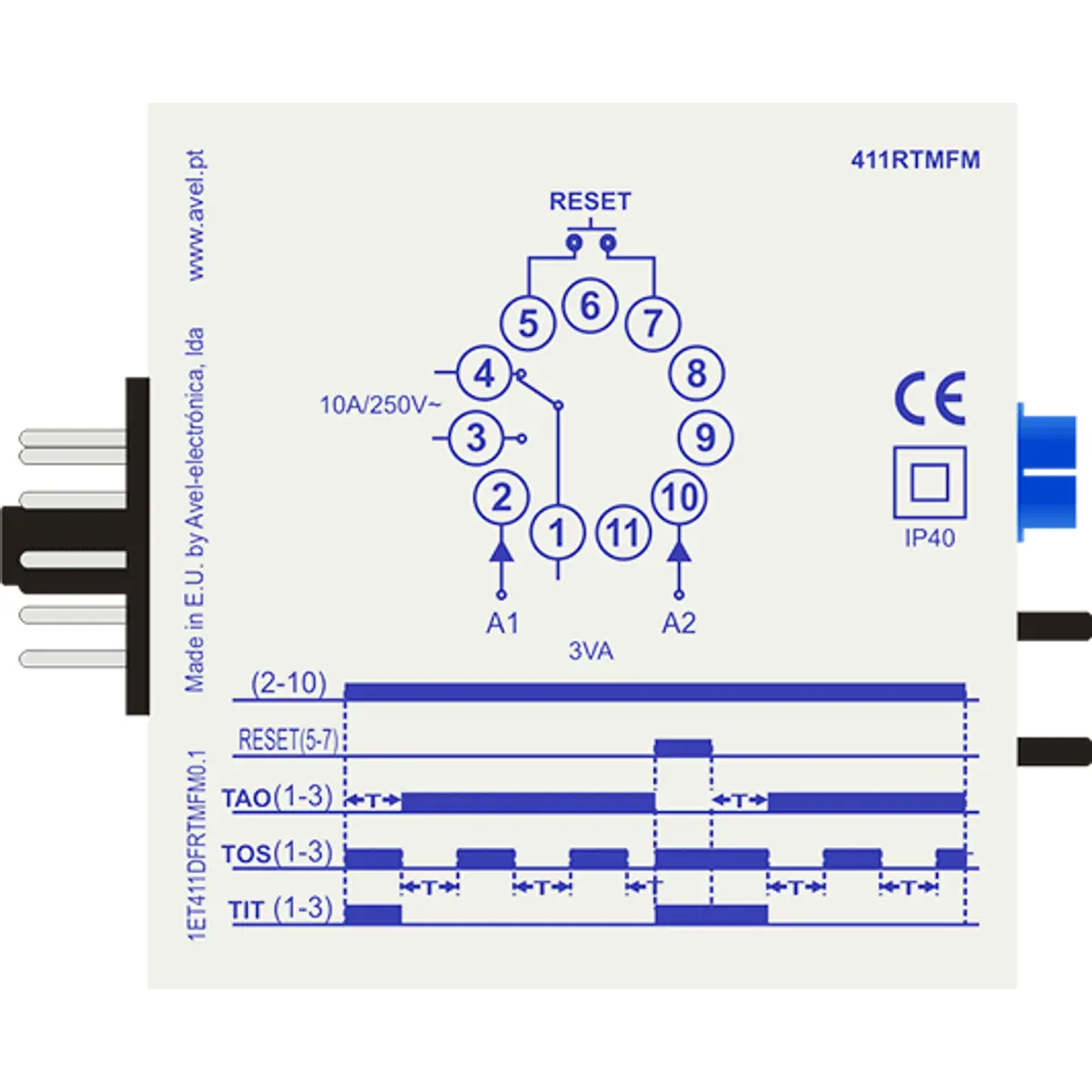

- Indicação lateral do esquema de ligações e do diagrama de funcionamento.
✅ FUNCIONAMENTO:
◾ TAO - Após a aplicação da tensão de alimentação e depois de decorrer o
tempo (T) o relé arma (1-3), só desarmando (1-4) quando a alimentação for
retirada ou for feito o “reset” por fecho do circuito (5-7). O fecho do circuito (5-
7) faz com que o relé de saída permaneça em repouso (1-4) enquanto tal
situação se mantiver. À abertura do circuito de “reset” (5-7) corresponde o
início de nova temporização (T), finda a qual o relé volta a armar (1-3).
◾ TOS - O relé arma (1-3) logo que é aplicada a tensão de alimentação,
desarmando (1-4) após decorrer o tempo (T). Repetido o mesmo tempo (T), o
relé volta a armar (1-3), mantendo-se com esses ciclos até que seja retirada a
alimentação ou seja feito o “reset” por fecho do circuito (5-7). O fecho do circuito
(5-7) faz com que o relé de saída fique armado (1-3) enquanto tal situação se
mantiver. A abertura do circuito “reset” (5-7) corresponde o reinício dos ciclos.
◾ TIT - O relé arma (1-3) logo que é aplicada a tensão de alimentação,
desarmando (1-4) após decorrer o tempo (T). O fecho do circuito (5-7) faz com
que o relé de saída fique armado (1-3) enquanto tal situação se mantiver. À
abertura do circuito de “reset” (5-7) corresponde o início de nova
temporização (T), finda a qual o relé regressa à posição de repouso (1-4).
✅ ESPECIFICAÇÕES TÉCNICAS:
- Escalas de tempos (T): 0.2s a 60min
- Repetitividade: +/- 1%
- Tensão de alimentação: 230VAC*
- Tolerância na tensão de alimentação: -15%...+10%
- Consumo: < 3VA
- Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de saída:
∙ Poder de corte: 2500VA (10A/250V)
∙ Tensão máxima de corte: 400VAC
✅ NOTAS:
◾ Requer uma Base p/ Relé de 11 Pinos, por exemplo: tipo 90.23 da Finder (não incluída).
◾ * Também estão disponíveis, sob encomenda, as versões com tensão de alimentação de 12VAC/DC 24VAC/DC e 400VAC (para mais informações, contacte a Mauser.pt).
