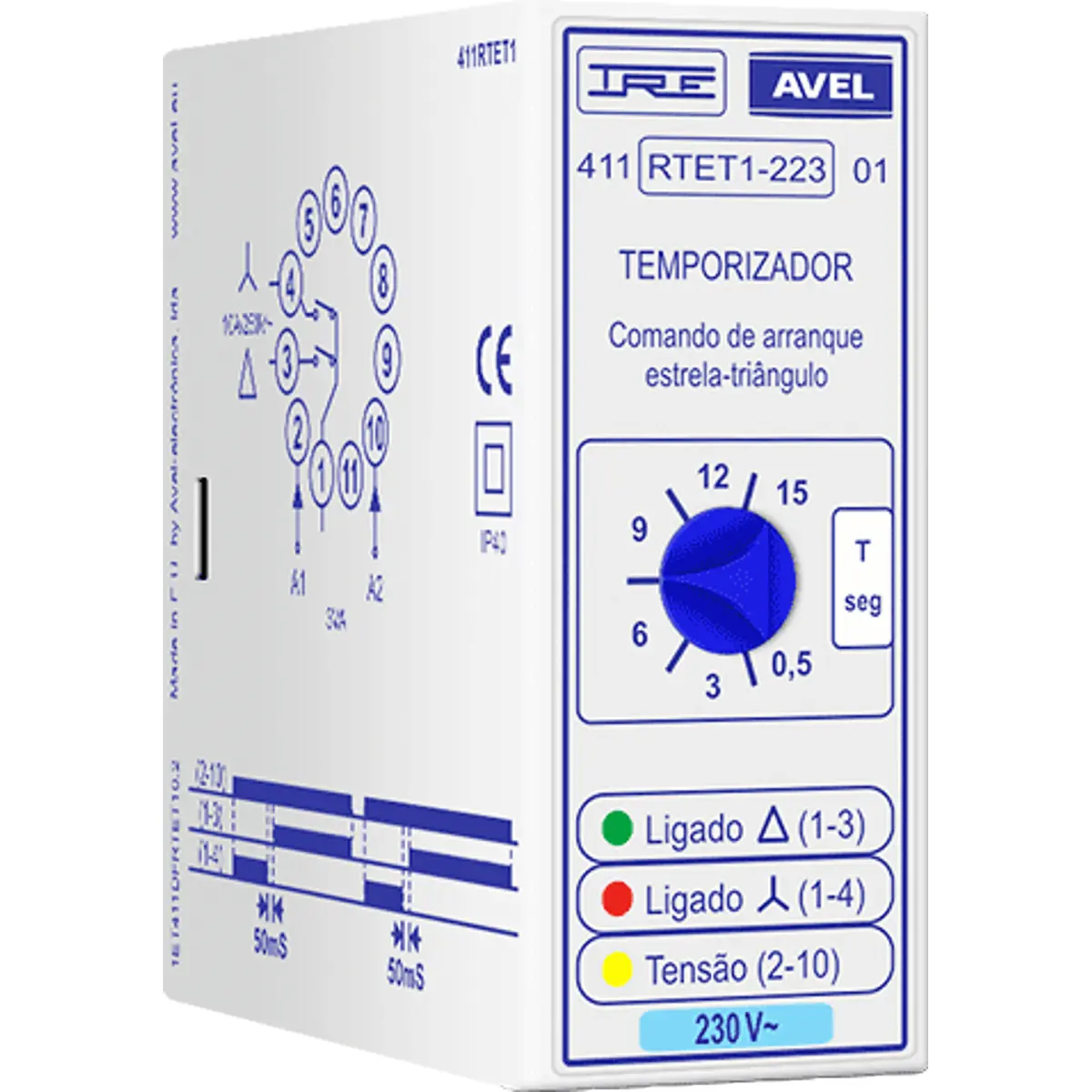

Temporizador para arranque estrela-triângulo de motores trifásicos, com tempo regulável de 0.5 a 15s e intervalo de segurança de 50ms entre a ligação estrela e a ligação triângulo.
✅ CARACTERÍSTICAS:
- Caixa em material plástico com ficha circular de 11 pinos (Plug-In).
- Botão para regulação do tempo “T”, de permanência em estrela.
- Indicação de funcionamento em triângulo (1-3), através de LED verde.
- Indicação de funcionamento em estrela (1-4), através de LED vermelho.
- Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
- Indicação frontal da tensão nominal de alimentação do relé.

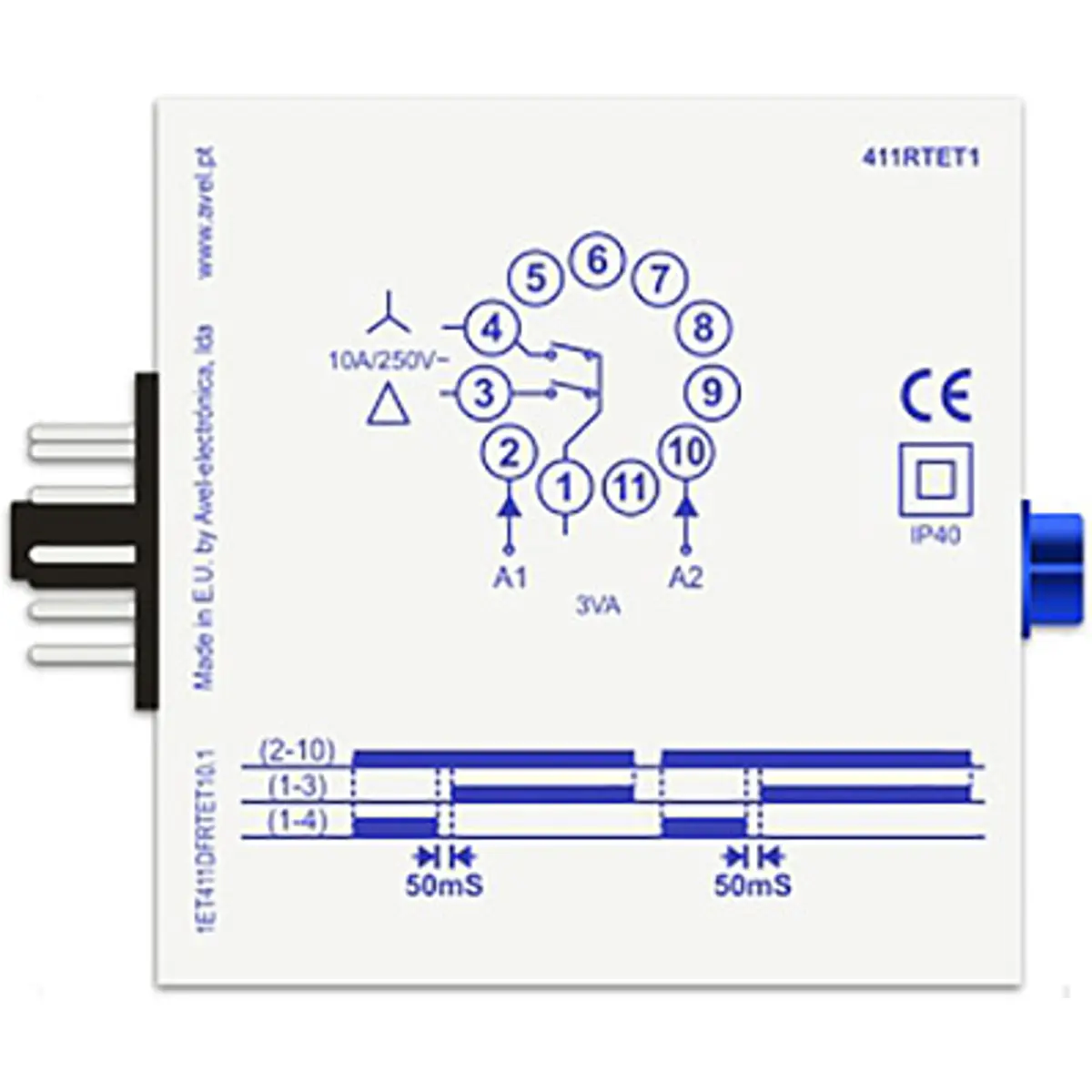

- Indicação lateral do esquema de ligações.
- Indicação lateral do diagrama de funcionamento.
✅ FUNCIONAMENTO DETALHADO:
Após a aplicação da tensão de alimentação é feita a ligação estrela (1-4) durante o tempo (T) previamente regulado.
Decorrido esse tempo, a ligação estrela (1-4) desfaz-se, e após 50mS, é feita a ligação triângulo (1-3) até que seja retirada a alimentação.
✅ ESPECIFICAÇÕES TÉCNICAS:
- Tempo de permanência em estrela (T): regulável de 0.5 a 15s *
- Tempo de passagem estrela-triângulo: 50ms
- Repetitividade: +/- 1%
- Tensão de alimentação: 230VAC**
- Tolerância na tensão de alimentação: -15%...+10%
- Consumo: < 3VA
- Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de saída:
∙ Poder de corte: 2500VA (10A/250V)
∙ Tensão máxima de corte: 400VAC
✅ NOTAS:
◾ O intervalo de segurança de 50mS, utilizado na passagem de estrela a triângulo, permite a extinção do arco elétrico no contactor da ligação estrela, antes de se proceder ao fecho do contactor da ligação triângulo.
◾ Requer uma Base p/ Relé de 11 Pinos, por exemplo: tipo 90.23 da Finder (não incluída).
◾ * Também estão disponíveis, sob encomenda, algumas versões com tempo de permanência em estrela de 2 a 60s (para mais informações, contacte a Mauser.pt).
◾ ** Também estão disponíveis, sob encomenda, as versões com tensão de alimentação de 24VAC/DC e 400VAC (para mais informações, contacte a Mauser.pt).
