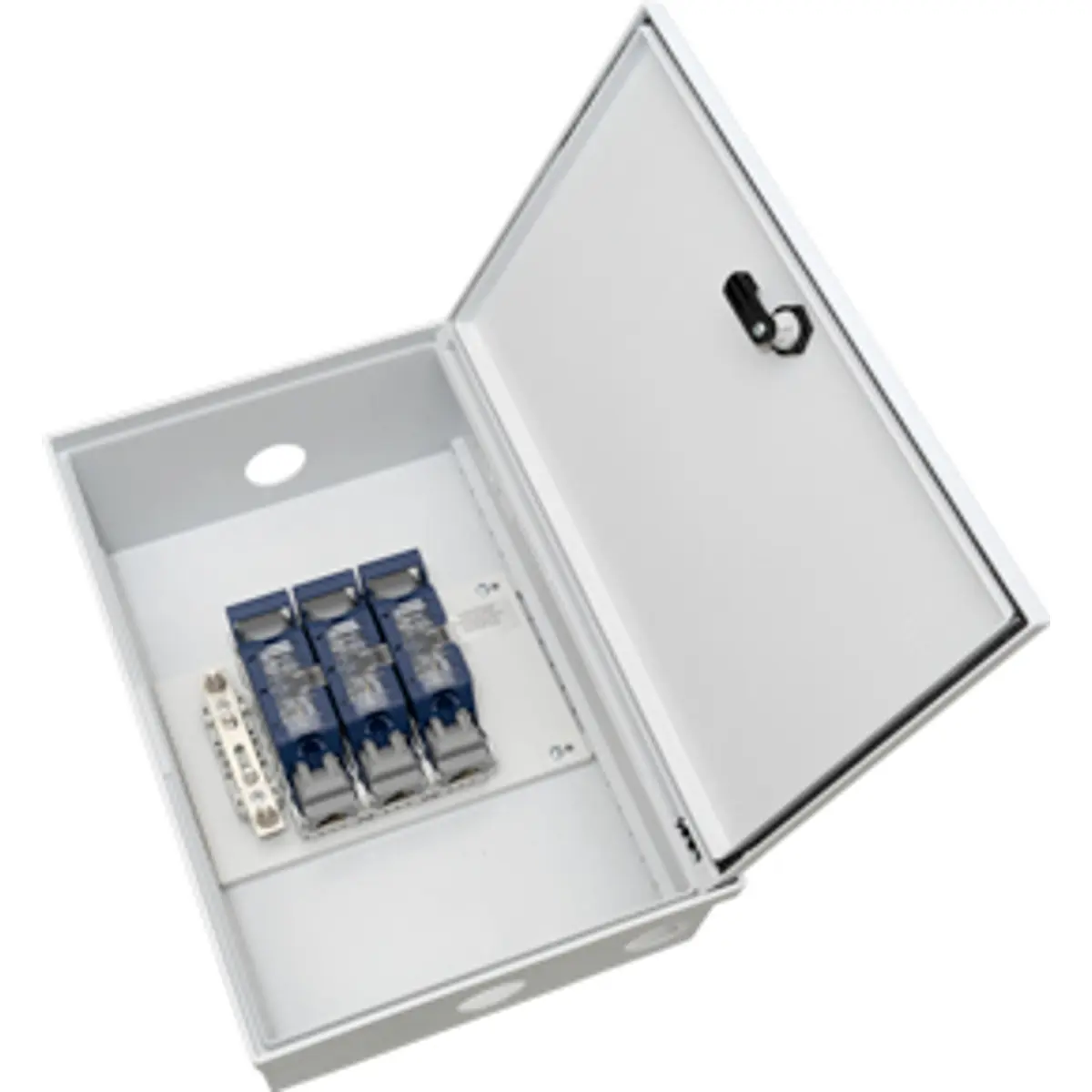

Para uso nas redes de distribuição de energia eléctrica de baixa tensão, permitem o seccionamento e facilitam a interrupção do fornecimento de energia eléctrica às instalações.
Para instalação no exterior, encastradas ou no interior (sujeita a aprovação pela E-REDES).
MATERIAIS:
- Caixa e porta: Poliéster reforçado a fibra de vidro auto-extinguível cinza RAL 7035
- Placa de montagem: ABS
NORMAS APLICÁVEIS:
- DMA-C62-807/N, Edição 3 (08/2021)
- EN61439
CARACTERÍSTICAS:
- IP45
- IK10
- Classe de isolamento: Classe II
- Potência máxima aplicável (PMA):
- BTN: 41,4kVA
- BTE: 69kVA (sujeito a aprovação pela E-REDES)
- Corrente máxima / fase:
- BTN: 60A
- BTE: 100A (sujeito a aprovação pela E-REDES)
- Tensão nominal (Un): 400V
- Tensão isolamento (Ui): 600V
- Tensão impulso (Uimp): 6kV
- Corrente nominal (In): 160A
- Corrente curto-circuito (Icc): 25kA
- Frequência nominal: 50Hz
- Base neutro: 1 un x T00 Seccionável
- ISF Interruptor seccionável: 3 un x T00
- Índice de poluição: 3
- Fecho: preparada para fechadura tipo "Rónis" (20176459) e fechadura triangular ref.ª AL 16FH9
- Dispositivo de selagem: dispositivo de selagem para fechadura incluído
- Temperatura ar ambiente: Máx.: +40ºC / Mín.: -25ºC
- Temperatura do ar ambiente no local de instalação: ≤ 35ºC
- Altitude de instalação: ≤ 2000 m
- Entrada/saída: através de furos protegidos com tampões adequados (adquiridos em separado)
INSTRUÇÕES DE MONTAGEM:
- Fornecidas com o produto
