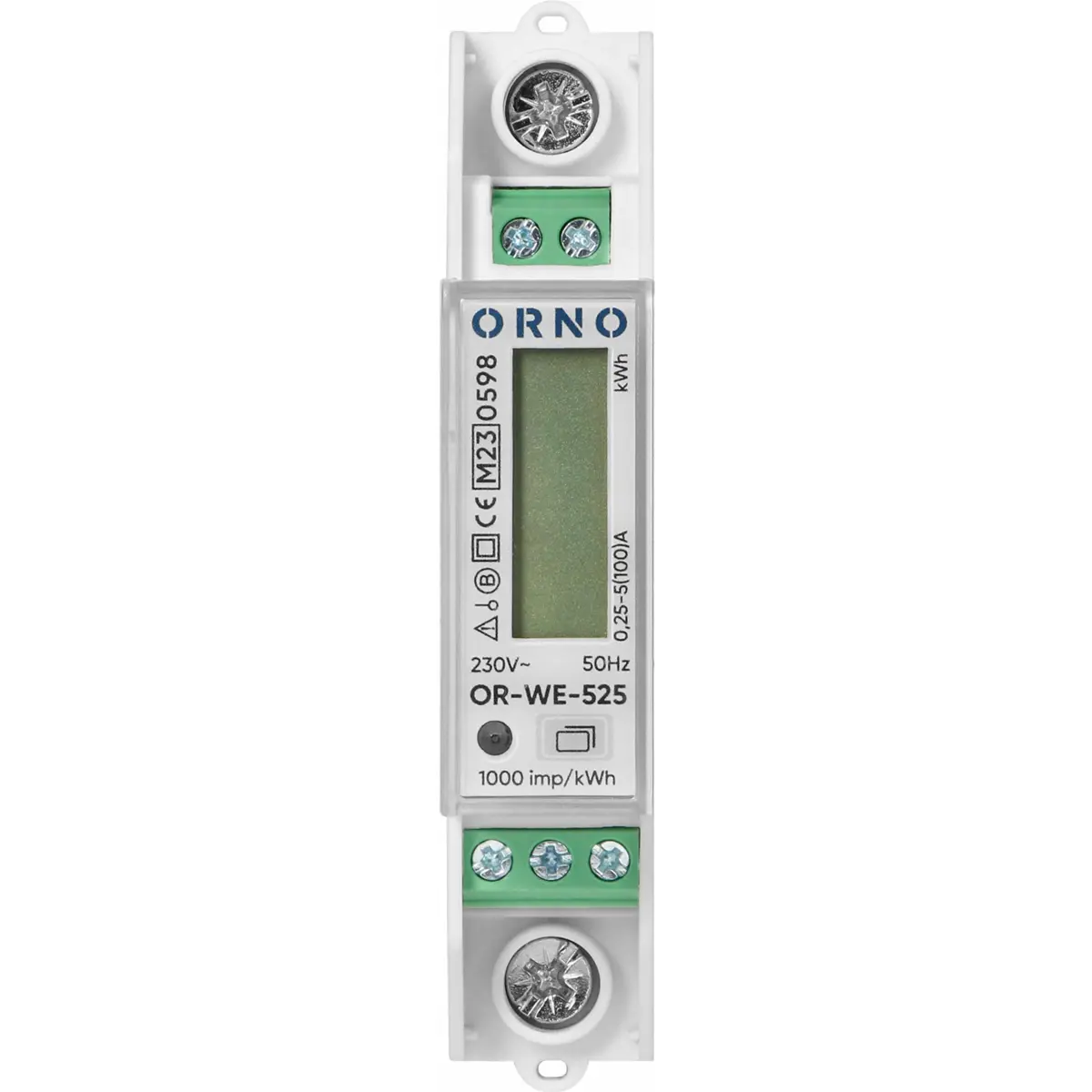

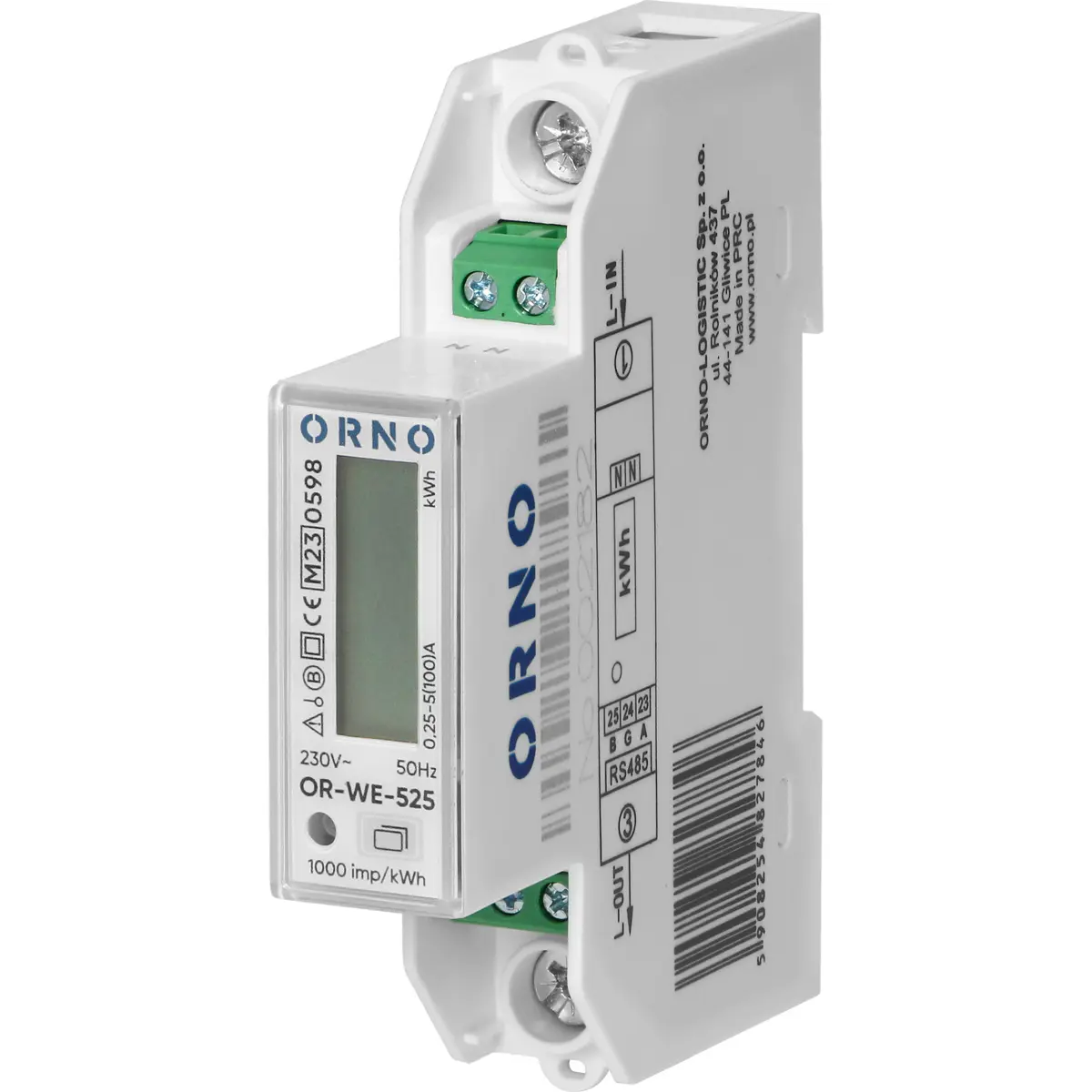

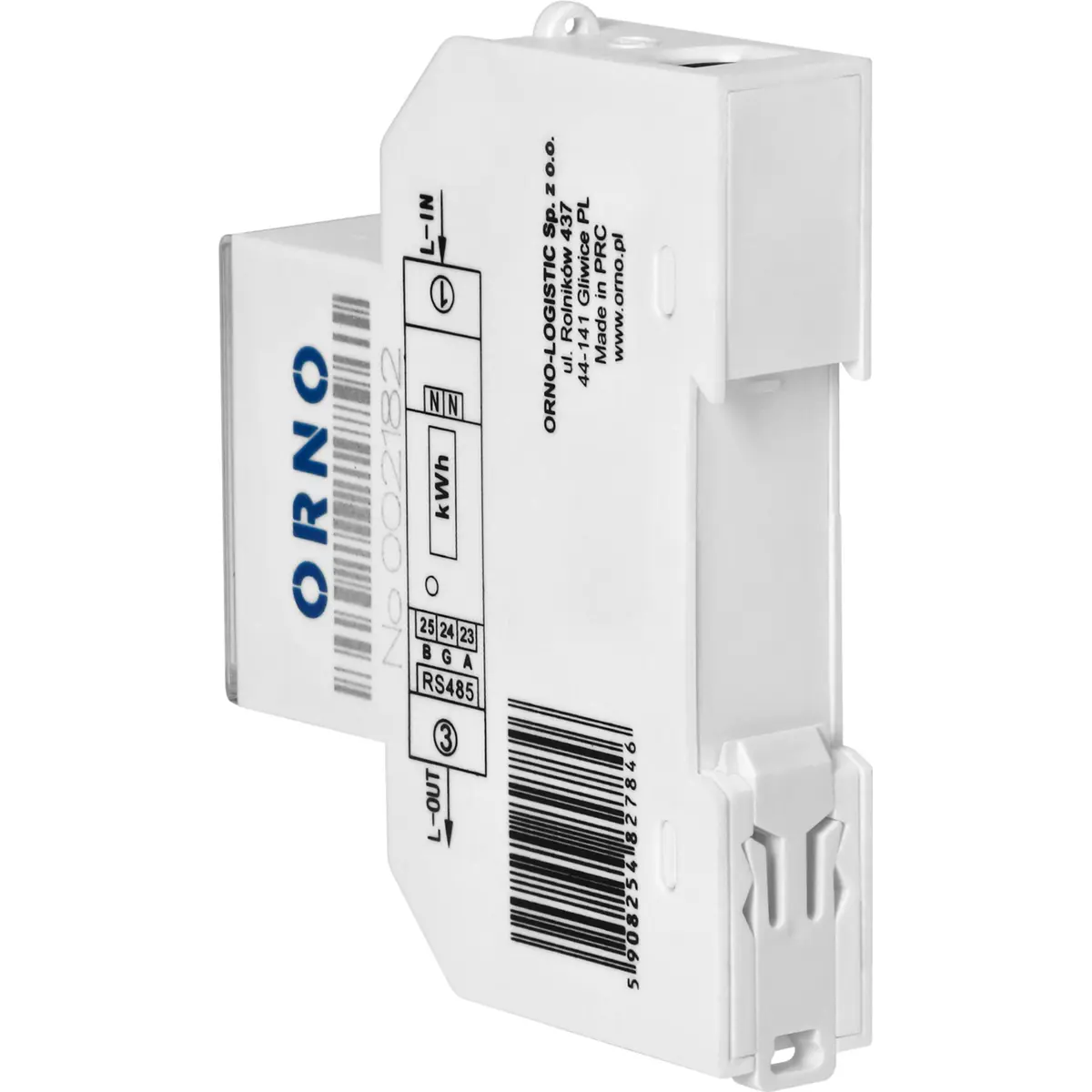

Orno OR-WE-525 - Medidor digital de consumo de energia monofásico (100A) c/ RS485 para calha DIN

Dispositivo para efetuar a medição da potência e consumo de energia num circuito monofásico.
◾ Possui ecrã LCD (5+2 dígitos);
◾ É capaz de medir de correntes elétricas de até 100A;
◾ Mede Potência ativa e reativa;
◾ Efetua medições nos dois sentidos (quatro quadrantes);
◾ Possui comunicação RS485.

Foi concebido para montagem em calha DIN e pode ser utilizados para monitorizar o consumo de eletricidade de um sub-circuito de uma rede monofásica ou de um aparelho de elevada potência.

Especificações:
◾ Tipo de medidor: monofásico
◾ Mede Potência ativa e reativa: Sim
◾ Mede em ambas as direções (Quatro quadrantes): Sim
◾ Multi-tarifas: Não
◾ RTC incorporado: Não
◾ Tensão nominal e Frequência: 230V AC, 50Hz
◾ Correntes:
    · Corrente máxima: 100A
    · Corrente de base: 5A (erro próximo de zero)
    · Corrente mínima: 0.25A
◾ Saída impulsos:
    · Constante do contador: 1000 imp/kWh
    · Definições da constante: não configurável
    · Pulse output S0: NÃO
◾ Protocolo RS485 / Modbus-RTU: SIM
◾ Suporte de memória: EEPROM
◾ Classe de precisão de medição: B
◾ Em conformidade com o certificação MID (2014/32/EU): Sim
◾ Normas: EN50470-1:2006, EN50470-3:2006
◾ Display: LCD 5+2 (99999.99kWh)
◾ Luz de fundo: Sim (Azul)
◾ Temperatura de funcionamento: -25 ~ 70°C
◾ Consumo próprio do medidor: <12VA, <1W
◾ Materiais: PBT/PC
◾ Nível de proteção: IP51
◾ Secção transversal máxima dos cabos: 25 mm2
◾ Instalação: Calha DIN TH-35
◾ Largura: 1 Módulo DIN (18mm)
