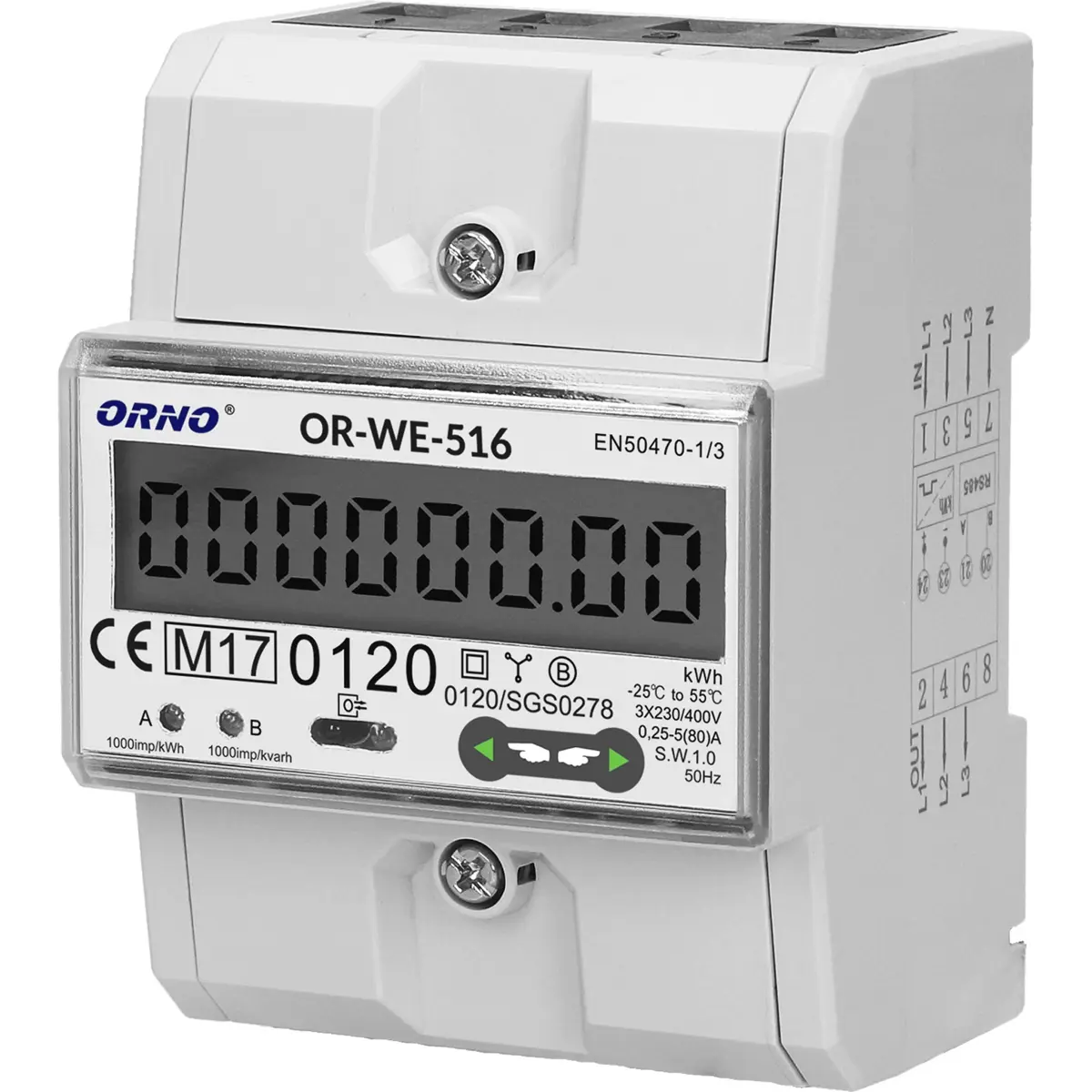

Dispositivo para efetuar a medição da potência e consumo de energia num circuito trifásico, com ecrã LCD e capacidade de medição de correntes elétricas de até 80A.
Foi concebido para montagem em calha DIN e pode ser utilizados para monitorizar o consumo de eletricidade de um sub-circuito de uma rede trifásica ou de um aparelho trifásico de elevada potência.
Possui uma saída de impulsos elétricos que pode ser usada para monitorizar remotamente o consumo de energia.
Especificações:
◾ Tensão nominal e Frequência: 3x 230/400V, 50Hz
◾ Correntes:
· Corrente máxima: 80A
· Corrente de base: 5A (erro próximo de zero)
· Corrente mínima: 0.25A (registável)
· Corrente de arranque: 0.02A (detetável)
◾ Mede Potência ativa e reativa: Sim
◾ Mede em ambas as direções (Quatro quadrantes): Sim
◾ Multi-tarifas: não
◾ Classe de precisão: B
◾ Visor: LCD 6+2 dígitos (até 999999.99kWh)
◾ Saída impulsos:
· Constante do contador: 1000 imp/kWh
· Definições da constante: 1 / 10/ 100/ 1000
· Comprimento do impulso: 90 ms (modular)
· Tipo de saída: coletor aberto
· Gama de tensão de saída de impulsos: 12-27VDC
· Corrente de saída de impulsos: < 27 mA
◾ Porta IR: Sim
◾ Protocolo RS485 / Modbus-RTU: Sim
◾ Suporte de memória: EEPROM
◾ Consumo próprio do medidor: <8 VA, <0.4 W
◾ Materiais: PBT / PC
◾ Nível de proteção: IP51
◾ Secção transversal máxima dos cabos: 35 mm2
◾ Instalação: Calha DIN TH-35
◾ Conformidade: 2014/32/EU
◾ Norma: IEC62052-11, IEC62053-21, EN50470-1/3
◾ Humidade máxima: <75%
◾ Temperatura de funcionamento: -25 -55°C
◾ Largura: 4.3 Módulos DIN (76.11mm)
▶ Manual (PDF)
