Estes limitadores de sobretensão estão dimensionados para proteger o lado DC das aplicações fotovoltaicas (entre painéis e controladores de carga / inversores) contra descargas atmosféricas indiretas.
Características técnicas:
◾ Para utilização em sistemas fotovoltaicos: IEC 60364-7-712
◾ Norma EN 50539-11: PV Tipo 2, PV Classe II
◾ Tensão de funcionamento nominal (Ue): 1000 V
◾ Nível de proteção de tensão (Up): 3.7 kV
◾ Corrente de descarga nominal (In): 15 kA
◾ Corrente de descarga máxima (Imax): 40 kA (8/20µs)
◾ Tensão máxima de funcionamento contínuo (Uc): 1170 V
◾ Capacidade de interrupção de curto-circuito (Isccr): 2000 A
◾ Secção máxima dos condutores: 35 mm²
◾ Contacto de sinal
- Secção de condutores: 0,14 ... 1,5 mm²
- Capacidade de corrente AC/DC: 1,5/1 A
- Tensões AC/DC suportadas: 250/30 V
◾ Classe de teste IEC61643-11 / VDE0675-6-11: T2

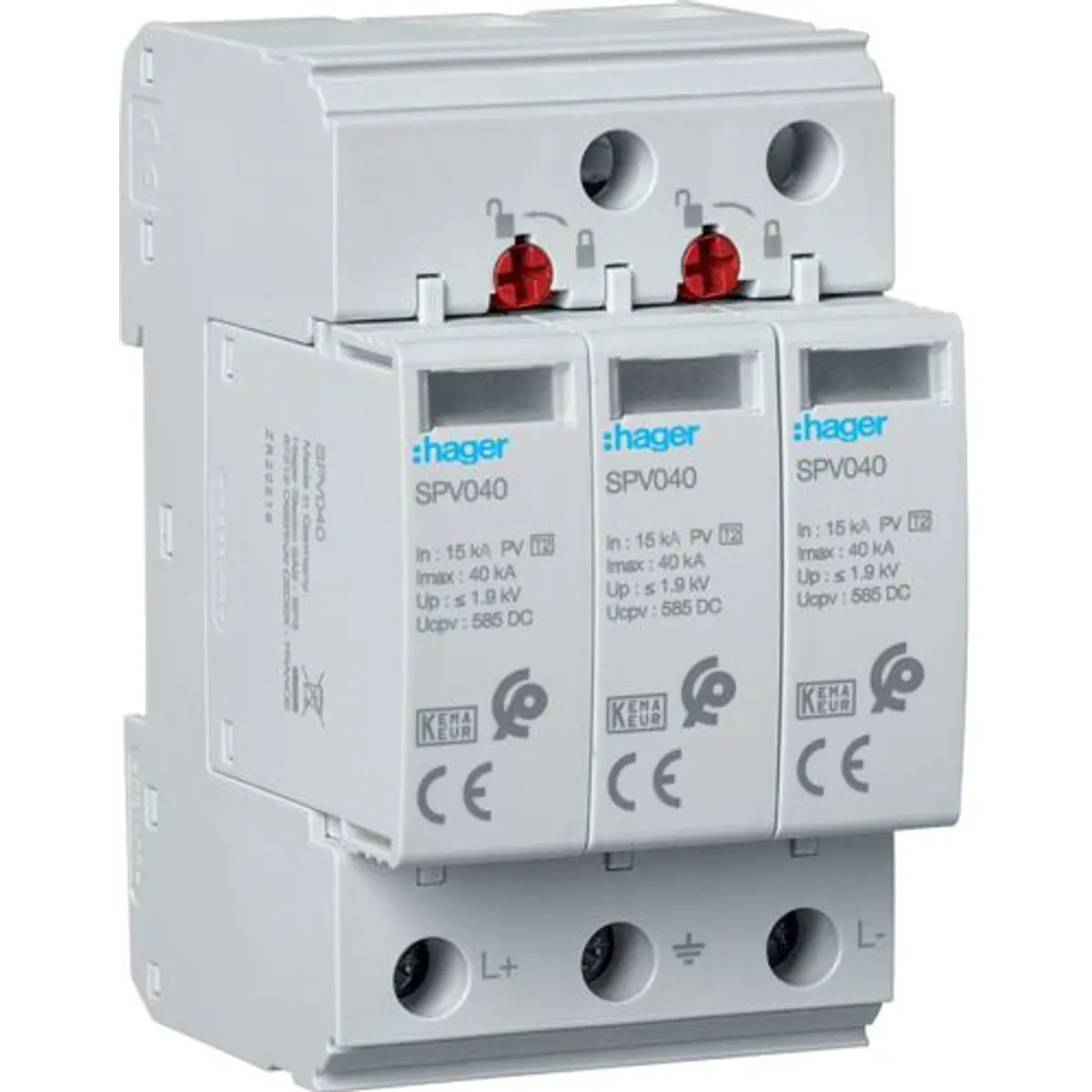

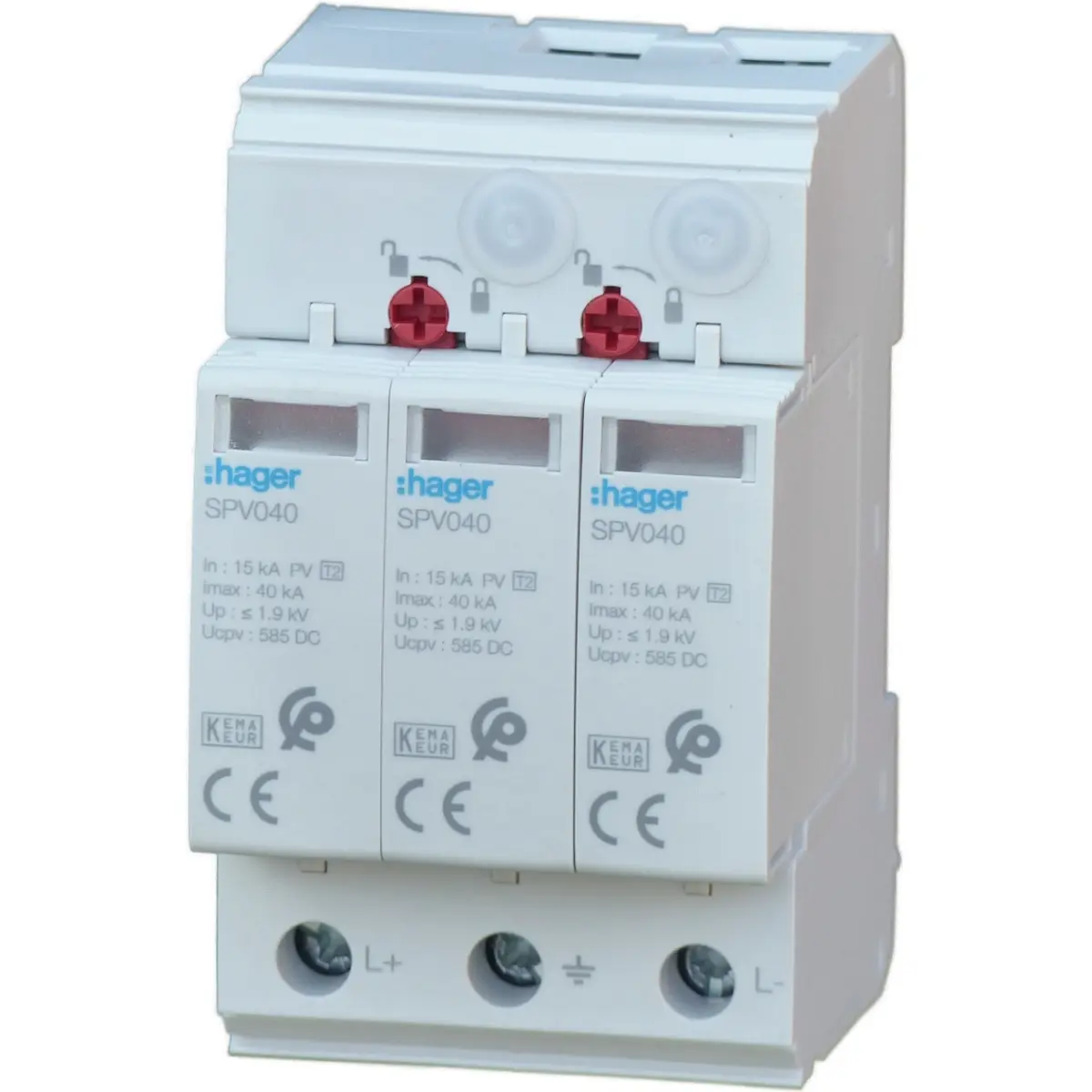

◾ Inclui módulos substituíveis: 3x SPV040
◾ Sinalizadores: ópticos
◾ Diretiva Europeia WEEE: em conformidade
◾ Largura do produto: 53.4 mm (3 Módulos)
▶ Ficha técnica (PDF)▶ Instruções de instalação (PDF)
Localização do Limitador de sobretensãoQuando a protecção tem que ser efectuada, deverá ser dimensionada para a área dos painéis e também para o inversor DC/AC.
Um limitador de sobretensão será suficiente se o comprimento da ligação (E) entre as 2 unidades a proteger for inferior a 30m. Nesse caso, recomenda-se a instalação do limitador mais próximo dos módulos fotovoltaicos.
Para distâncias superiores a 30m, recomenda-se a instalação de um segundo limitador junto ao inversor:
