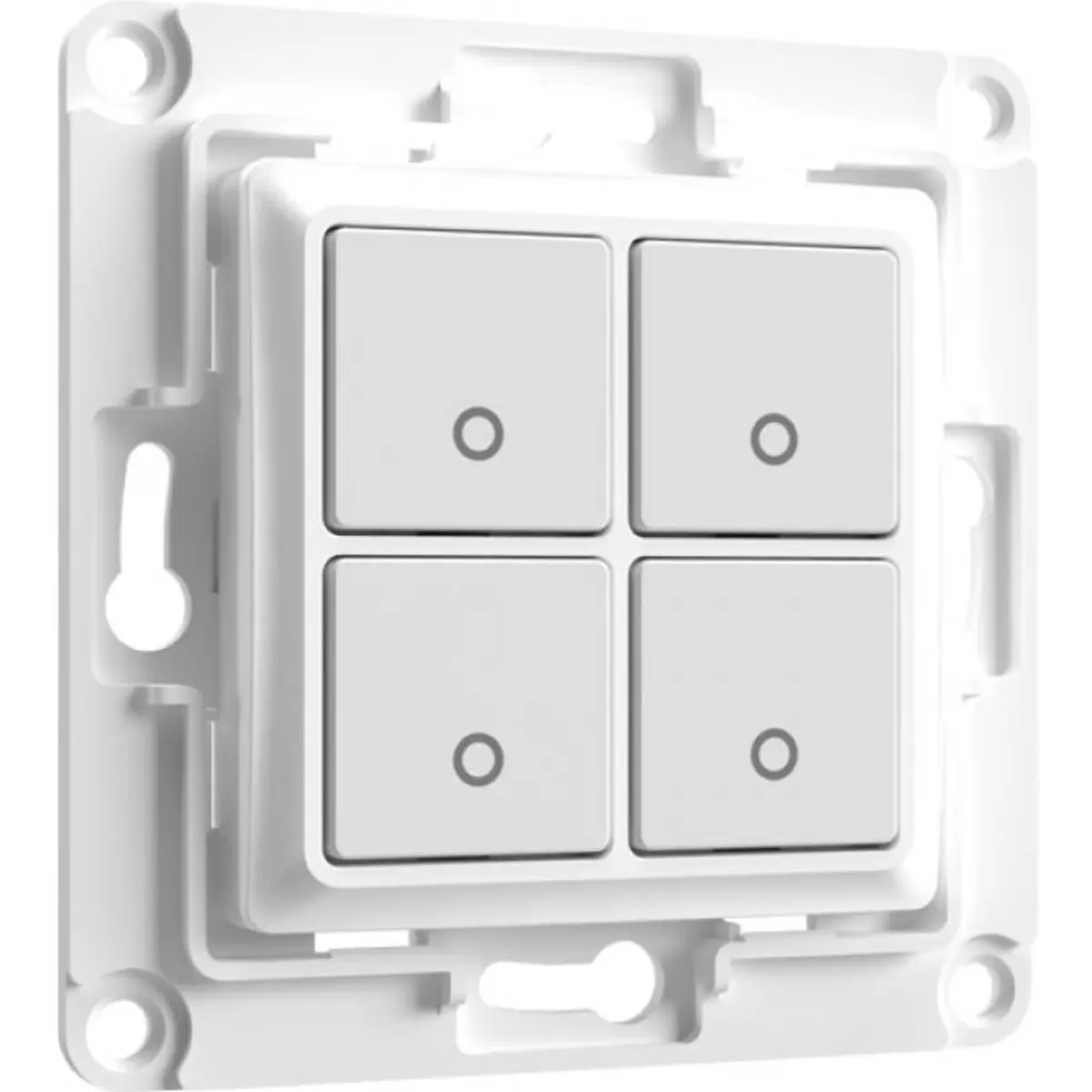

Este interruptor de parede, para módulos inteligentes Shelly, permite uma instalação mais simples de qualquer um dos módulos compatíveis, numa típica caixa de aparelhagem.
Este interruptor, de 4 botões, vem com um suporte encaixável para módulos da série Shelly Plus, mas foi desenhado com especial atenção para o Shelly i4 / i4 DC. Outros módulos também poderão ser usados com este interruptor, como por exemplo dois Shelly 2.5, mas o suporte para esse modelo não foi incluído.
ESPECIFICAÇÕES:
• Marca/modelo: Shelly SHWS4WH
• Tipo de botões: momentâneos (de pressão, monoestáveis)
• Quantidade de botões: 4
• Potencial máximo de comutação: 12V DC / 18V AC
• Corrente máxima de comutação: 50mA
• Temperatura de funcionamento: -20°C a 70°C
• Humidade de funcionamento: até 85%
• Compatível com: Shelly Plus i4
FIOS:
• Vermelho: Alimentação elétrica (comum)
• Preto: Interruptor 1
• Azul: Interruptor 2
• Verde: Interruptor 3
• Branco: Interruptor 4
NOTAS:
• Módulo Shelly não incluído;
• As molduras/espelhos são vendidas em separado;
• Para além dos espelhos da Shelly, existem outros modelos no mercado compatíveis com este interruptor como por exemplo os da série Niloé da Legrand.
ATENÇÃO:
Os interruptores de parede Shelly devem ser utilizados em combinação com dispositivos Shelly ou outros dispositivos semelhantes. A diferença de potencial no interruptor não deve exceder o 12VDC e a corrente no interruptor não pode ser superior a 50mA. Portanto nunca utilize estes interruptores para ligar diretamente cargas de 230V AC.
Informação adicional: ▶ Site português da Shelly ▶ Shelly Knowledge Base
▶ Guia de instalação (PDF)
Exemplo de ligação:
