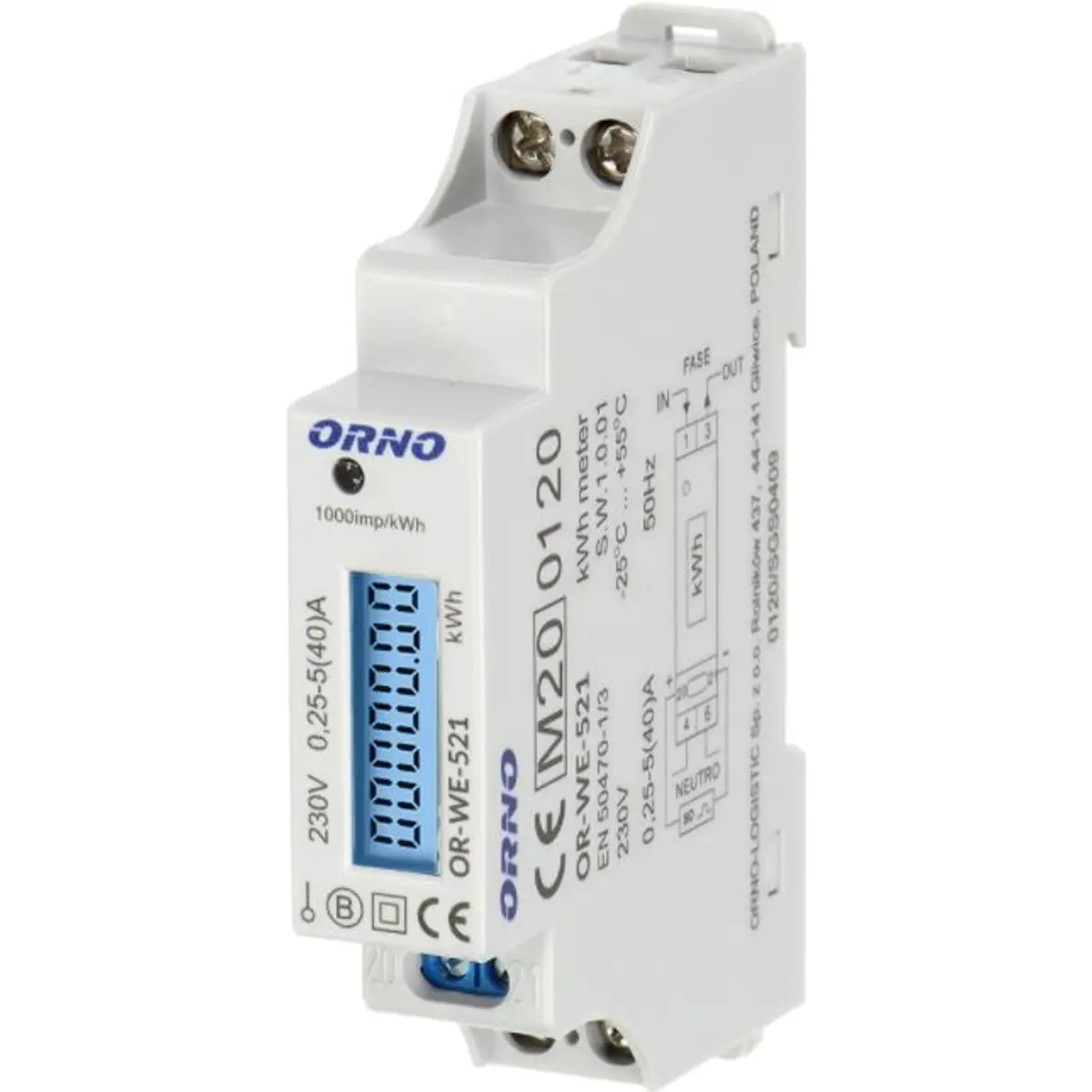

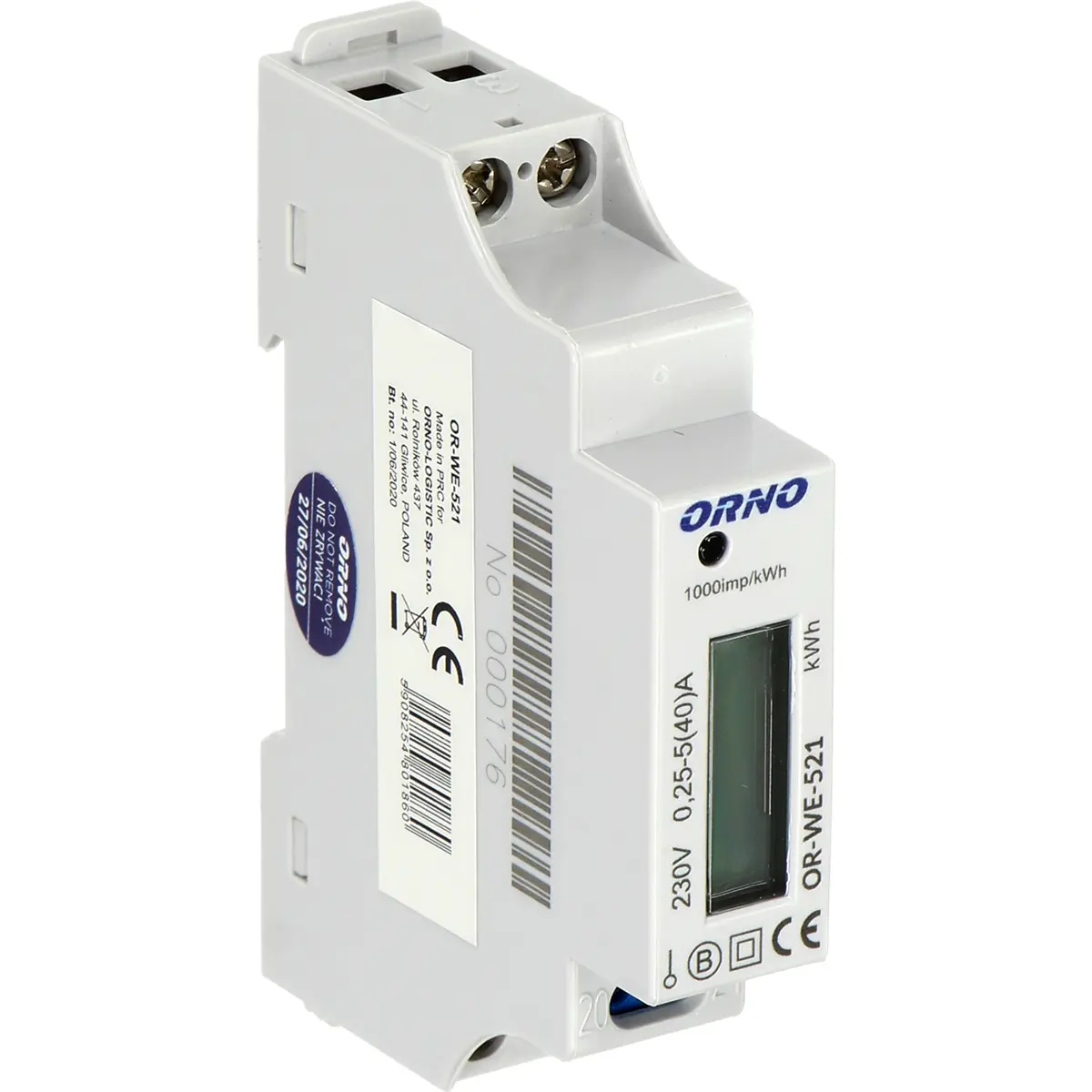

Orno OR-WE-521 - Medidor digital de consumo para calha DIN 40A c/ saída de pulso S0 (1600 imp/kWh)

Dispositivo para fazer medições em kWh. Um circuito eletrônico especial, que através do fluxo de corrente e tensão aplicada gera pulsos na proporção da energia consumida. O consumo de energia da fase é sinalizado por um diodo LED que pisca. O número de pulsos é convertido em entrada de energia e o valor é indicado no display LCD retroiluminado (5+1). A medição de energia é realizada de acordo com as seguintes normas: EN50470-1:2006, EN50470-3:2006, diretiva MID 2014/32/EU.

Especificações:
- Tipo: 1 fase
- Luz de fundo: sim
- Portas: Não
- Corrente de base (lb): 5A
- Grau de proteção (IP): 51
- Corrente máxima (lmax): 40A
- Min. atual: 0,25A
- Frequência de pulso: 1000 imp/kWhximp/kWh
- Classe de precisão de medição: B
- Saída de pulso: sim
- Dimensões - largura: 18 mm
- Multitarifa: não
- Número de módulos: 1
- Número de dígitos em um display: 5 + 2
- Dimensões - altura: 110 mm
- Dimensões - profundidade: 60 mm
- Conformidade com o certificado médio (2014/32/eu): sim
- Protocolo de comunicação: Nenhum
- Outras características: com luz de fundo
- Voltagem nominal: 230V AC, 50Hz
