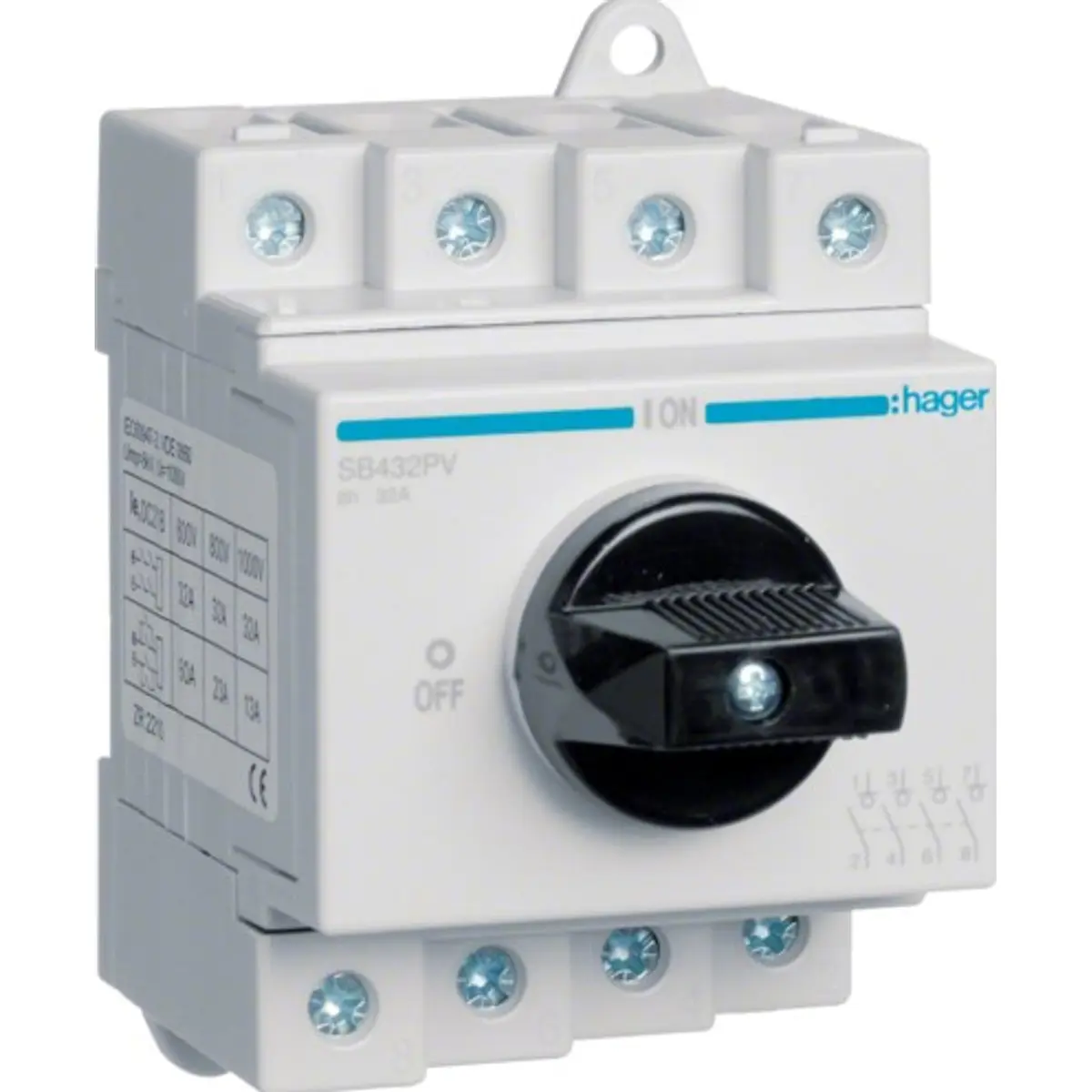

Este interruptor para 32A, 1000V DC se recomienda para conectar y desconectar cargas DC de corte brusco.
Es un interruptor especialmente indicado para instalaciones fotovoltaicas, más concretamente para permitir conectar y desconectar el circuito entre los paneles solares y el inversor.
Tiene una forma compacta y una anchura de 3.4 módulos (3.4x17.5) y puede montarse en un carril DIN o atornillado.
CARACTERÍSTICAS:
• Arquitectura
- Tipo de accionamiento: Palanca de pulgar corta
- Nº de polos / contactos: 4 NA
- Tipo de carcasa: Fijo incorporado
- Montaje: en carril DIN o atornillado
- Accionamiento motorizado opcional: no
- Accesorios: no
• Tensión
- Tipo de tensión: DC
- Tensión asignada de aislamiento: 1000 V
- Tensión asignada de resistencia al choque: 8000 V
- Tensión asignada de utilización en DC: 1000 V
• Corriente eléctrica
- Intensidad nominal: 32 A
- Corriente nominal en DC21 en categoría A: 32 A
• Resistencia
- Nº de maniobras mecánicas: 10000
• Dimensiones
- Profundidad del producto instalado: 72 mm
- Altura del producto instalado: 85 mm
• Conexión
- Sección de conexión para cable flexible: 4 / 10mm²
- Sección de conexión para cable rígido: 4 / 16mm²
- Tipo de conexión: Bornera con tornillos
• Normas y seguridad
- IEC 60947-3, VDE 0660
- Directiva europea WEEE: en conformidad
- Índice de protección: IP20
• Condiciones de uso
- Temperatura de funcionamiento: -40…65 °C
- Grado de contaminación según la IEC 60664 / IEC 60947-2: 3
- Temperatura de almacenamiento / transporte: -50…90 °C
▶ Ficha técnica (PDF)
Para corrientes de hasta 32A y tensiones de hasta 1000V, los contactos deben asociarse en serie, en pares.
Si la tensión es inferior a 600V, puede soportar corrientes de hasta 50A si los contactos se asocian en paralelo, en pares.
La posición de los contactos de entrada y salida está invertida. Esto se debe a la tecnología interna de corte, lo que convierte este en un interruptor DC real. De este modo, el primer terminal del contacto entra en el lado superior izquierdo y la salida correspondiente estará en el lado inferior derecho, etc.
