Seeed Pico-RTC-DS3231 - Módulo de relógio DS3231 RTC de precisão para Raspberry Pi Pico

O Pico-RTC-DS3231 é um módulo de expansão RTC especializado para Raspberry Pi Pico. Ele incorpora um chip RTC DS3231 de alta precisão e usa barramento I2C para comunicação. Mais sensores externos podem ser conectados graças ao design empilhável.


CARACTERÍSTICAS:
• Ligação padrão (pinos fêmea), compatível com a série Raspberry Pi Pico;
• Chip DS3231 RTC de alta precisão, com suporte de bateria de backup;
• O relógio em tempo real conta segundos, minutos, horas, data do mês, mês, dia da semana e ano com compensação de ano bissexto válido até 2100;
• Formato opcional: 24 horas ou 12 horas com um indicador AM/PM;
• 2x despertadores programáveis;
• Vem com recursos de desenvolvimento e manual (exemplos Raspberry Pi Pico C/C++ e MicroPython);


ESPECIFICAÇÕES:
- Tensão de funcionamento: 3.3V
- Tensão da pilha: 2.3 a 5.5V
- Pilhas suportadas: CR1220 3.0V
- Temperatura de funcionamento: -40 a +85°C
- Corrente necessária para manter o funcionamento: 100nA
- Dimensões: 21 x 48.26mm


Nota: O Raspberry Pi Pico não está incluído.





Design empilhável:

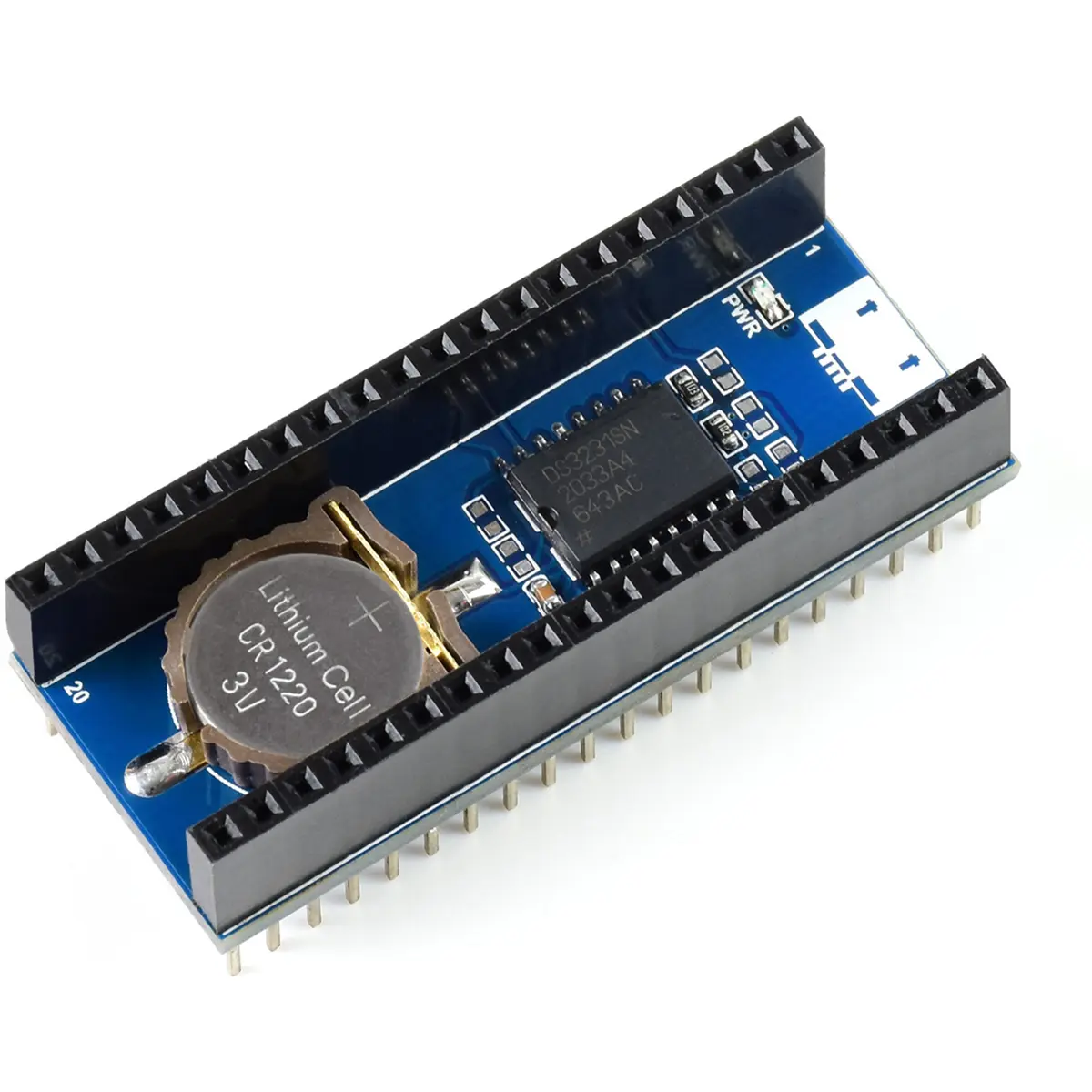

O que está no módulo:

1.DS3231 - high precision RTC chip, I2C bus
2.RTC backup battery - supports CR1220 button cell
3.Power indicator - enabled by soldering a 0Ω resistor on the jumper, disabled by default
4.Raspberry Pi Pico header - for attaching to Raspberry Pi Pico, stackable design



Pinos utilizados pelo módulo:

Dimensões:
