Seeed Pico-UPS-A - UPS para Raspberry Pi Pico

Mantenha o seu Raspberry Pi Pico em funcionando com uma bateria de iões de lítio, recarregue a bateria e verifique o estado da carga com este módulo UPS.

O Pico-UPS-A é um módulo UPS (fonte de alimentação ininterrupta) projetado para o Raspberry Pi Pico. Ele incorpora um carregador de baterias de iões de lítio com gerenciamento de caminho de energia (dynamic power-path management) e chip de monitorização da tensão/corrente, permitindo verificar o estado da bateria através da ligação I2C.

CARACTERÍSTICAS:
• Compatível com placas da série Raspberry Pi Pico;
• Comunicação de barramento I2C, monitorização da tensão da bateria, corrente, energia e capacidade restante em tempo real;
• Vários circuitos de proteção da bateria: proteção contra sobrecarga e descarga excessiva, proteção contra sobre-corrente, proteção contra curto-circuito e polarização invertida, junto com um recurso de equalização de carga, mais seguro e estável;
• Indicador de carregamento, indicador de energia e indicador de advertência da bateria para verificar se a bateria está ligada corretamente;
• Vem com recursos de desenvolvimento e manual (exemplos Raspberry Pi Pico C/C++ e MicroPython).


ESPECIFICAÇÕES:
- Tensão de carregamento: 5V
- Comunicação: I2C
- Para baterias do tipo: recarregável Li-Ion 14500 3.7V


Nota: O Raspberry Pi Pico e a bateria, não estão incluídos.

Ligação do Raspberry Pi Pico:




Pinos utilizados pelo módulo:

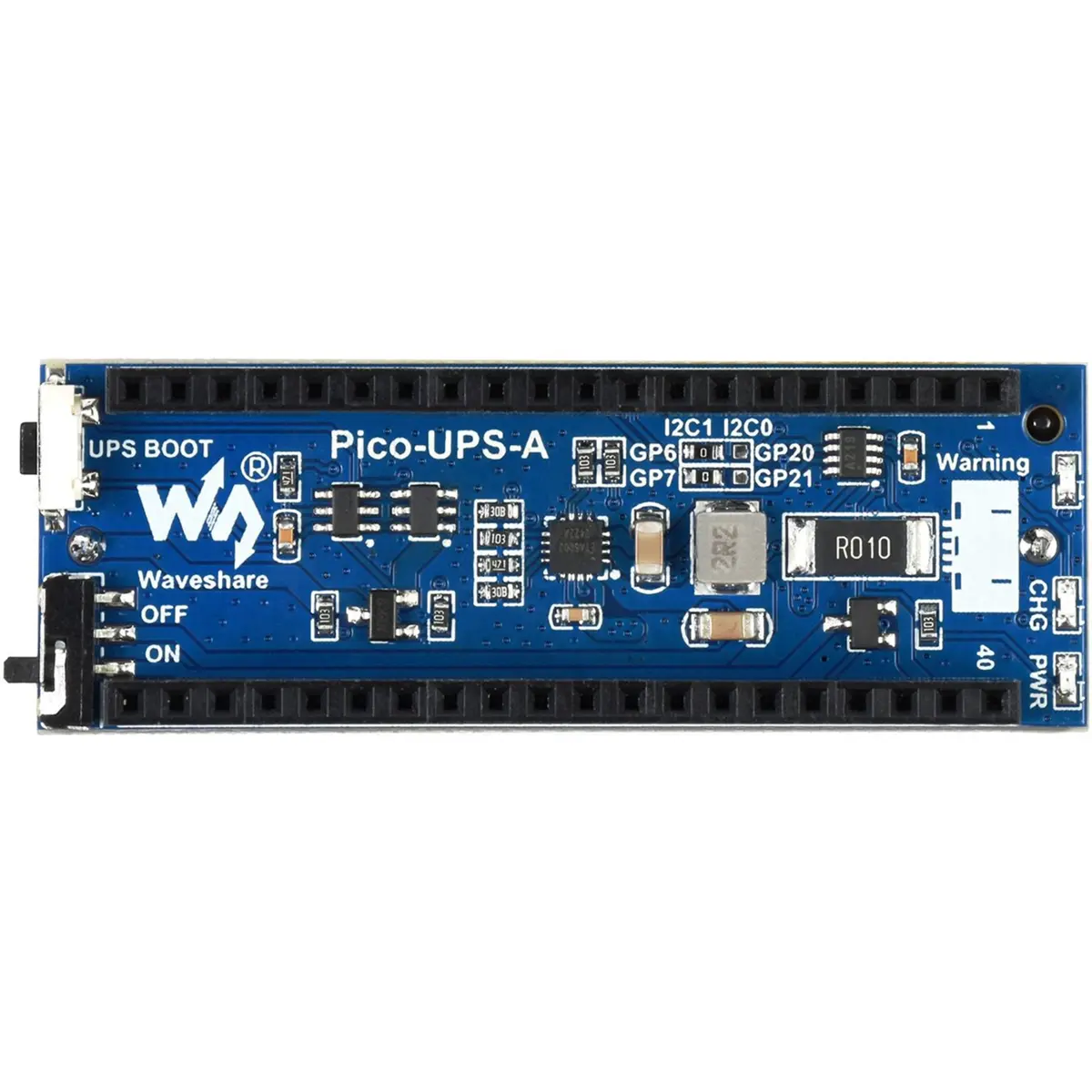

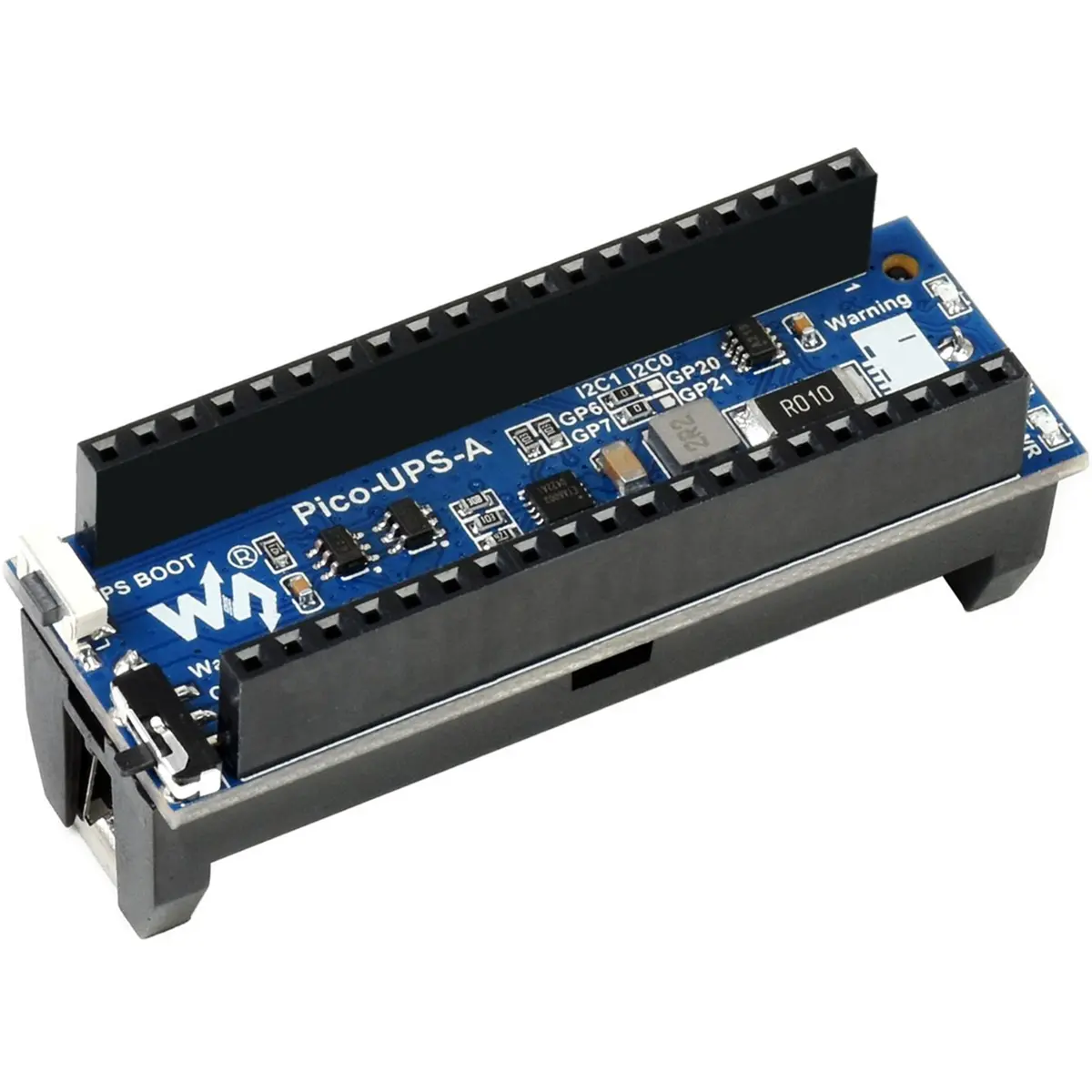

O que está no módulo:

1. ETA6003 - recharger chip
2. INA219 - voltage/current monitoring chip
3. S8261- Li-ion battery protection chip
4. FS8205 - Li-ion battery protection MOS
5. AO3400 - reverse-proof MOS
6. SI2305 - counter current preventing MOS
7. Rapsberry Pi Pico header - for direct attaching to Raspberry Pi Pico
8. Power switch
9. Activate button - activate the protection circuit after replacing battery

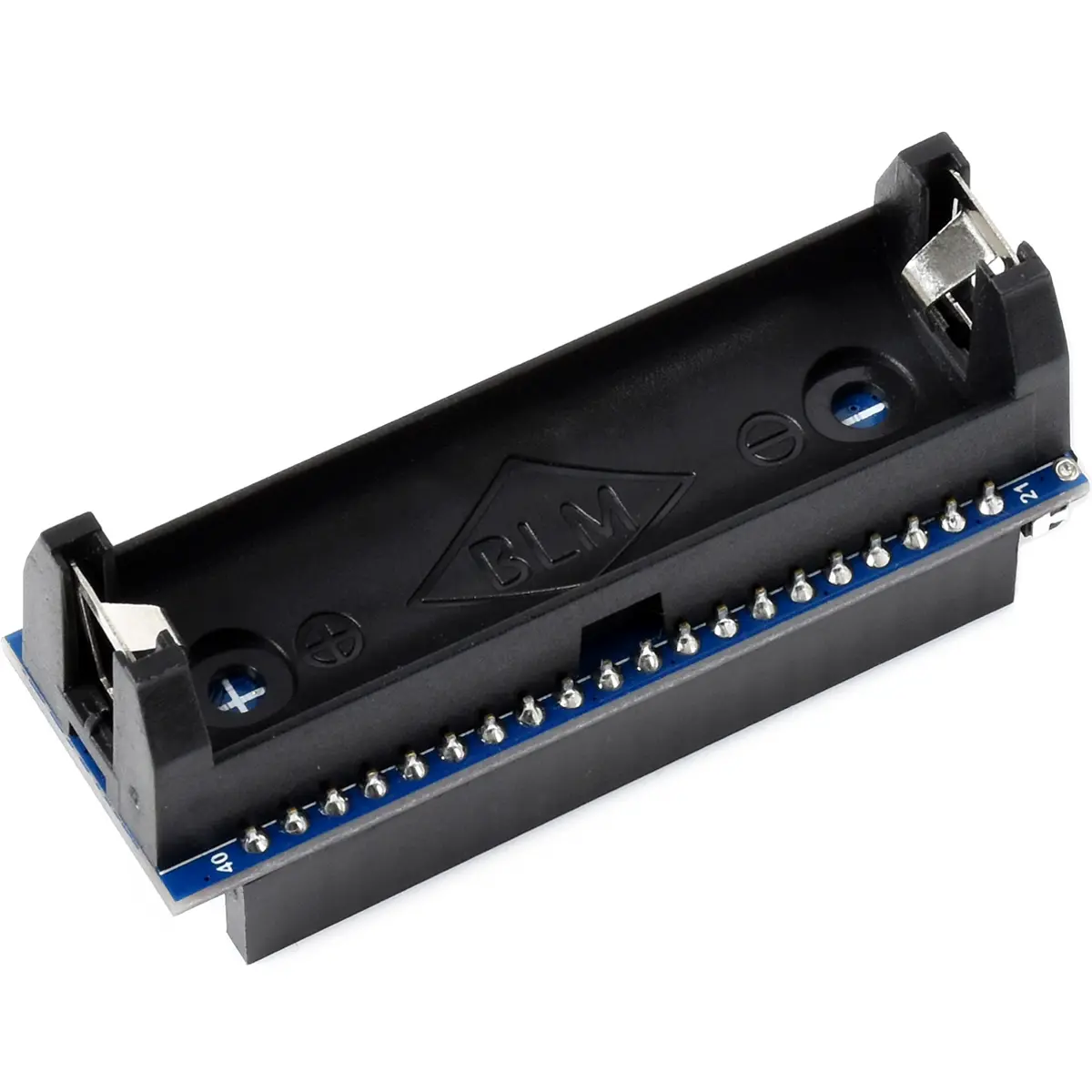

10. 14500 battery holder




Dimensões:
